Зарядное устройство с 4 USB портами -EU Plug Universal 4 Ports USB Wall Socket Power Adapter/Charger

Цена: USD 7.9

Прикупил себе NO NAME зарядное устройство, о котором хочу сейчас немного рассказать, а больше показать.
Если у Вас много устройств, которые требуют зарядки, например, планшеты, телефоны, то Вам нужно много розеток, чтобы эти устройства зарядить.
А можно приобрести зарядное с несколькими USB-портами, которые будут «питать» несколько устройств одновременно, отдавая каждому какую-то порцию мощности, либо ориентируясь на одном устройстве, отдавая ему все.
Тут главное, чтобы устройство было «честным», выдавало нужную мощность. И чтобы не ломалось :) А контроллер принимающего устройства не даст брать больше мощности, чем ему положено.
Вообще в интернете рекомендуют подобные зарядные устройства производства Ioncell, но иногда возникает соблазн купить что-нибудь такое же внешне, но дешевле. Тем более, что Ioncell очень активно подделывают и продают подделки почти за цену оригинала. А внутри там… Как повезет…
Прелюдия закончена, перейдем к описанию.

Получил такой конвертик.
Конверт с зарядным устройством
Извлек из конверта кроме прочего такую коробочку.
Коробка с зарядным
На рисунке представлены несколько видов вилок под разные стандарты, но данный лот содержит только вилку EU стандарта. А нам другие и не нужны.

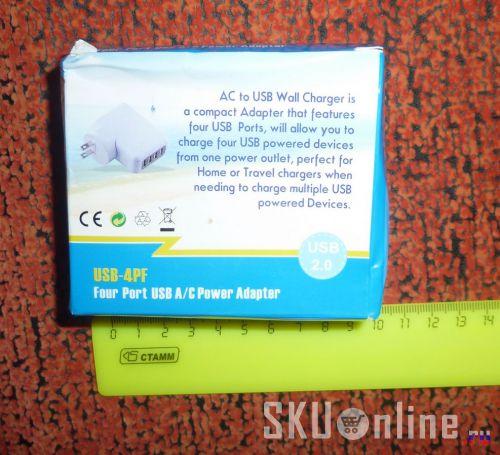

На других сторонах коробочки еще есть всякие надписи, показывающие, «что это такое и с чем это едят».
Другие стороны коробки
Коробка - 2
Коробка - 3

В моей коробочке лежали 2 листочка с небольшой инструкцией и характеристиками зарядного на разных языках.
Сделал фото общего плана и крупно английский вариант.
Инструкция и характеристики зарядного
Инструкция и характеристики - английский
Само устройство было в пакетике.
Зарядник и вилка к нему
Но этот пакетик не спас от появления ржавчины на одном из USB-портов.
USB-порты. И ржавчина на одном из них...
Основные характеристики помимо бумажной инструкции представлены и на самом устройстве.
Характеристики на боковой стороне зарядного
Я не любитель разборки всяких разных устройств. Но это достаточно легко разобралось. Подцепил пластмасской и раскрыл.
Плата зарядного
Я не большой знаток электротехники, есть только общие знания.
Поэтому добавлю еще несколько фотографий, а дальше «выложу» все свои знания :)
Плата - 2
Плата - 3
Плата - 4
С обратной стороны.
Обратная сторона платы
Плата вместе с внутренностями корпуса.
Плата вместе с внутренностями корпуса
Фото в работе.
Фото в работе
Собрал устройство, что-то стала вилка с трудом фиксироваться и защелкиваться :)
Ну да ладно.
Итак, по схемотехнике. Наличие трансформаторов дает небольшую надежду, что в случае проблем, на стороне «220В» они не перекинутся на сторону «USB». Входные конденсаторы на 400В — обычное дело. Их должно хватать для обеспечения правильной работы.
Оптрон с маркировкой
B1303
817C
G
должен давать более точный ток на USB выходах.
Контроллер с маркировкой
SD4843P
67K65
YW2L7DZ
считается хорошим. Он не должен дать уничтожить устройства на стороне USB и должен обеспечивать грамотное управление током заряда.
Комментарии по поводу контроллера и оптрона не мои — это я спрашивал более знающих в вопросах схемотехники людей.
Заряд телефонов проводился в штатном режиме за тоже время, что и «родными» зарядными.
Можно перейти к выводам.

Резюме
Адекватное устройство за адекватные деньги, но «ложку дегтя» добавляет ржавчина на USB-разъеме и немного внутри зарядного. А ведь плата сделана в конце 2012 года, судя по нанесенной маркировке. Также может смущать постоянно горящий голубой цвет вокруг USB портов. В остальном — можно пользоваться.

Полезных Вам покупок.

15 комментариев

AnderSmith
А вот мое такое же (по крайней мере внешне, и коробочка такая же) зарядное оказалось говнецом. Кстати, как вы корпус вскрыли? Мне на своем это не удалось сделать. Видимо руки не из того места растут :(
Mikalai
У меня была расщелина, через которую можно было зацепиться и раскрыть все остальное :)
Если бы все плотно держалось и было на клею, то не лез бы внутрь.
Раз Ваше плохое, нужно мне на планшете мое испробовать.
olok
Тоже не получилось вскрыть. На одном углу чуть разошлось со щелчком — и все, дальше только зазубрины на стыке. Бросил эту затею, чтобы не треснул корпус. К стати, на углу, где со щелчком разошлось, щелчка при обратном сжатии не получается.
А жаль, хотел отключить или сменить светодиоды — ярко синие в темноте бесят.
А так,-нормальное устройство: в отеле два смартфона от одной розетки — без проблем.
slavapro
недавно похожее прикупил, еще не вскрывал
Zombie9
Наличие трансформаторов дает небольшую надежду, что в случае проблем, на стороне «220В» они не перекинутся на сторону «USB»
Нет. Трансформатор служит для обеспечения гальванической развязки между сетью и выходом. Давать надежды — не есть его основная функция.
Mikalai
По науке Вы правы. Но ведь одна из функций гальванической развязки — ограничение передачи энергии из одной электрической цепи в другую. А я уже упростил эту функцию до «надежды» :)
Zombie9
Опять нет. «Ограничение передачи энергии» — это паразитная, вредная функция трансформатора (вытекающая из его неидеальности), это влияние стараются снизить. Основной (а в БП единственный) смысл гальванической развязки — изолировать те части гаджетов, что можно потрогать руками от «фазы».
Mikalai
Да, согласен.
Rimlyanin
Любопытно, какой реальный том сможет эта зарядка отдавать продолжительное время?
Mikalai
От buyincoins придет USB-измеритель тока-напряжения. Поверю ему и замеряю при зарядке планшета. Пока сказать не могу. Опытным путем могу только заряжать планшет и сравнить время заряда между родным и неродным зарядным.
AnderSmith
Вы про такой?
Я тоже его заказал, решил проверить свои зарядники.
Mikalai
Да, такой. С месяц назад заказал 2 штуки. 1 по $3,5, а 2 были по $2.9 так заказал 2 штуки. А сейчас на BIC вроде и цены немного подросли и убрали скидку 10 центов с каждого товара корзине кроме первого.
AnderSmith
Да я смотрю во многих магазинах цены подросли за этот месяц, причем ощутимо.
Rimlyanin
на заряднике написано 2,1А выходного. Не обязательно планшет будет столько с него брать.
А интересно, будет ли устройство долговременно держать пару ампер без перегревов, просадок и прочего…
Mikalai
С этим согласен, но у меня нет умения, приборов и т.д., чтобы это протестировать.
