Управляемый по Wi-Fi smart-переключатель SONOFFS22 для мониторинга температуры и влажности

Цена: US $9.07

Перейти в магазин

У меня было много обзоров, посвящённых теме измерителей температуры и влажности. Опишу ещё одно китайское Wi-Fi чудо, позволяющее измерять, управлять и мониторить по Wi-Fi окружающую обстановку. Это опять smart-переключатель SONOFF, но уже от продавца с Али и в другом обличии. Китайские разработчики пока, к сожалению, нас не услышали и продолжают штамповать девайсы, привязанные к своему облаку. Появилось множество вариантов прошивок, избавляющих от этой привязанности. Всё зависит от поставленных целей и задач.
В своём обзоре я ознакомлю с новым устройством и напомню принцип работы. Постараюсь кратко.
Если интересно, заходим.

По своей сути, это такой же Sonoff TH10, но в другом корпусе. Девайс предназначен для установки непосредственно в розетку. Что лучше? Трудно сказать. Каждый решает сам.
Я же просто опишу, что из себя представляет.
Для начала смотрим, в каком виде прислали.

Стандартный полиэтиленовый пакет. Внутри коробка из плотного картона с выдвижным «ящиком».

Упаковано супер. Для розетки специально вырезанная ниша. Помять или испортить что-либо очень сложно.
Но кроме розетки никакой инструкции нет.

Только то, что написано на самом девайсе.
Да и вилка у того девайса вовсе не та, к которой мы привыкли. Это большущий минус, но других вариантов в этом магазине нет. Поэтому буду изучать то, что прислали.
Ещё одна величайшая странность со стороны магазина. Модуль SONOFFS22 предполагает совместное использование с выносным датчиком AM2301. Но этот датчик в комплекте не продаётся! Тогда как использовать этот модуль?
Вот ссылка на Sonoff TH10. В принципе, заказать можно здесь. Только в комплекте получается дешевле :(
Вот такая история!
Но выхода из любой ситуации, как минимум, два. Второй в самом конце обзора.
Продолжу.
Размером невелик.

Заодно взвесил.

А это совместное фото со своим собратом.

Никакой инструкции не было (уже писал).
В магазине-первоисточнике есть страничка помощи
wiki. Это как раз тот магазин, благодаря которому, мы впервые узнали о существовании модулей SONOFF.
Там же есть
схема на Sonoff TH. На эти доки можно смело ориентироваться.
Начинаю разбор.
Два самореза, две защёлки.

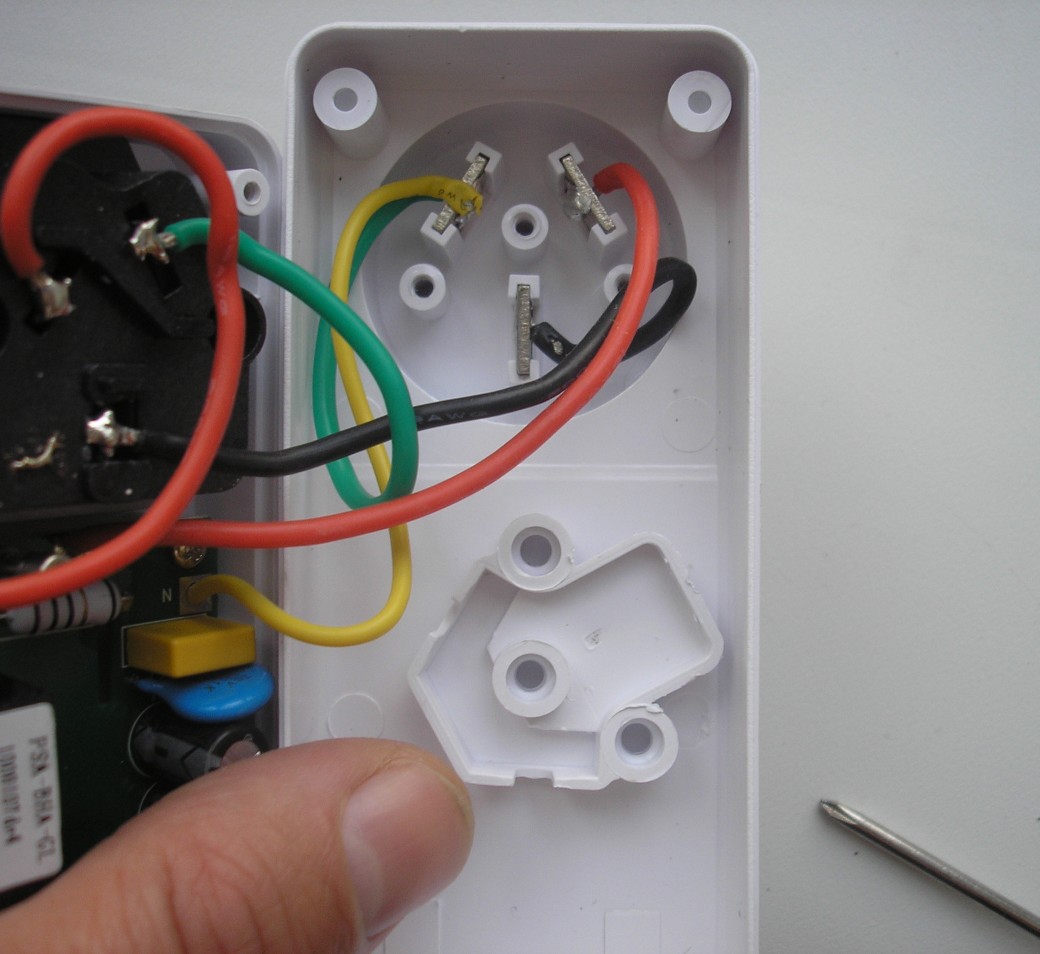

Вилка хоть и не наша, но сделана грамотно.

Всё по уму. Замечаний не имею.

Открутил ещё 3 самореза.

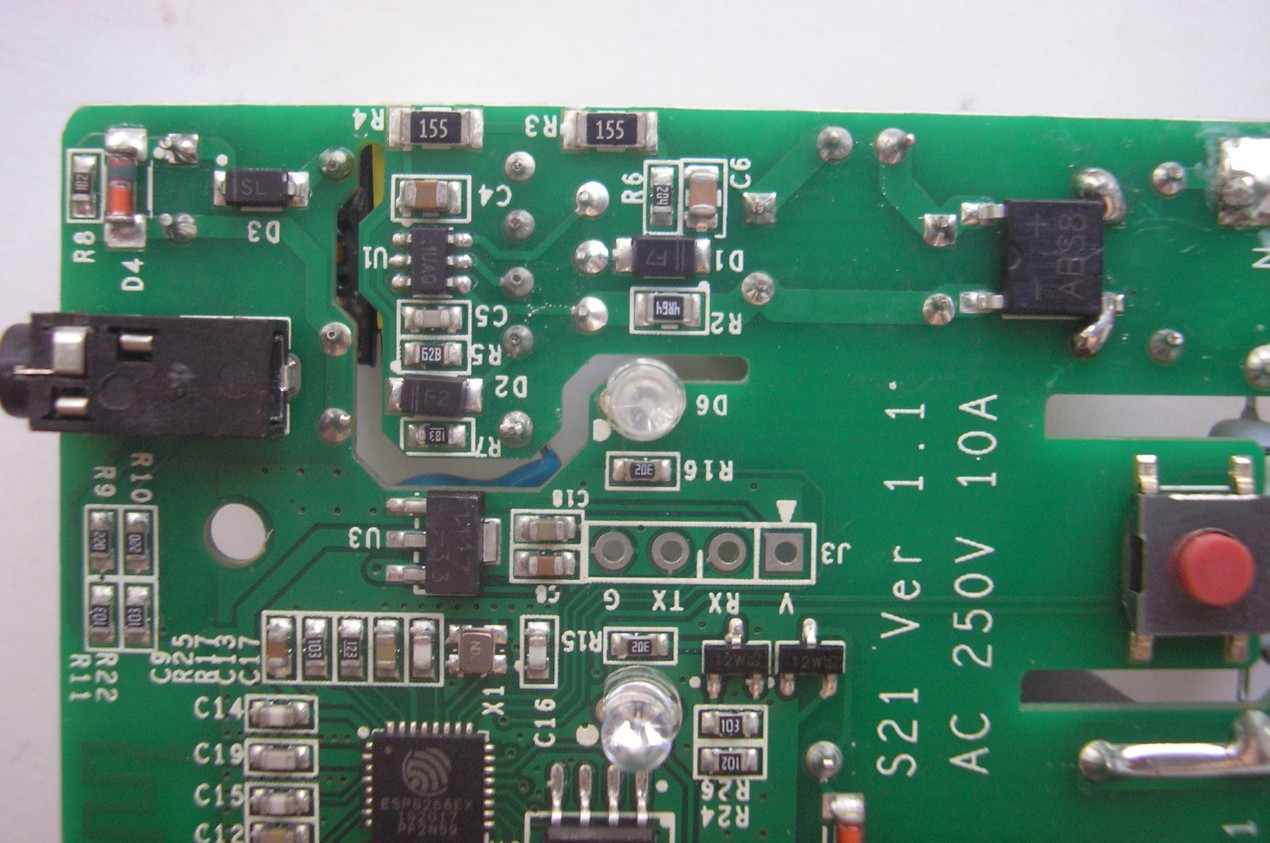

Теперь можно повнимательнее разглядеть плату.

Можете сравнить с Sonoff TH10. Отличаются только компоновкой и кое-какими мелочами.

Wi-Fi узел построен на ESP8266 (кто бы сомневался). Для асов целое поле для деятельности. Главное, чтоб голова работала. Остальное уже всё сделано. Не надо городить отдельное питание модуля, искать коробочку тоже не надо. Всё в сборе и работает. Даже место подключения программатора подписали.

Узел питания с гальванической развязкой от сети. Даже пропилы в плате сделали.

Плата промыта. Следов флюса нет. По входу стоит предохранитель

и варистор 10D471K от перенапряжения (расшифровка — диаметр 10 мм, напряжение 470 Вольт).

Всё собираю в исходное.
Перехожу к модулю влажности.
Как писал ранее, его в комплекте нет :(
Просто напомню, что из себя представляет. Модуль непривычно крупный.

Подключается посредством разъёма, как у наушников.

Основные характеристики тоже написаны на корпусе.

В магазине-первоисточнике есть страничка помощи wiki (уже писал):
Temperature and humidity module AM2301 Product Manual.
Разбираю AM2301. Корпус на четырёх защёлках.

С одной стороны модуля датчик температуры, влажности и кварц.

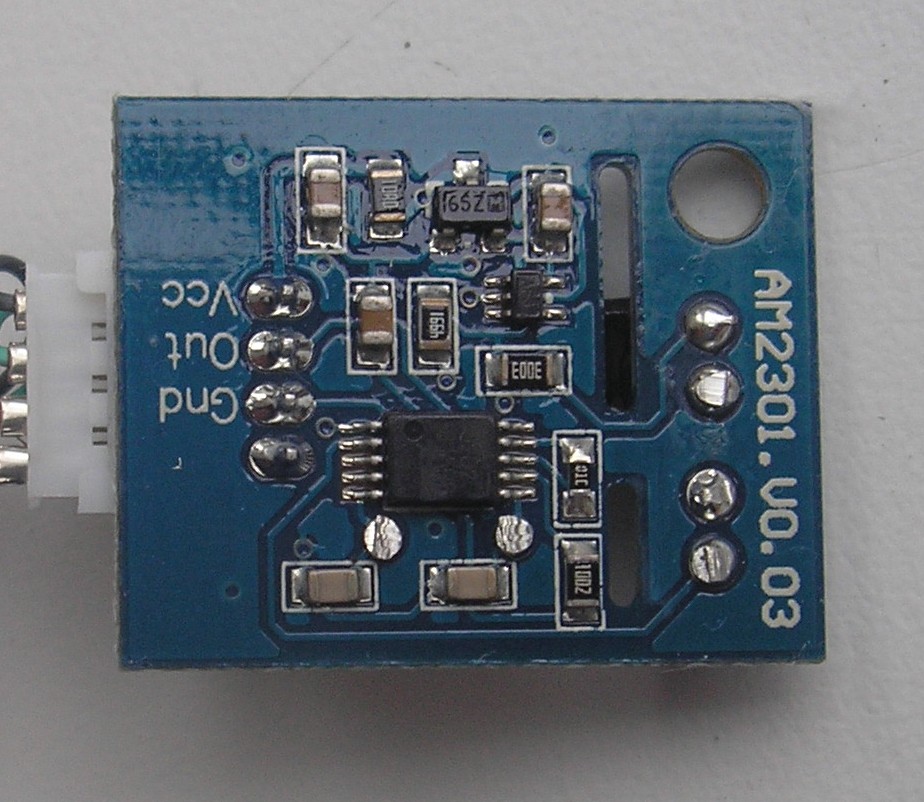

Основная схема на обратной стороне.


Этот модуль я тоже собираю.
Пора переходить к делу.

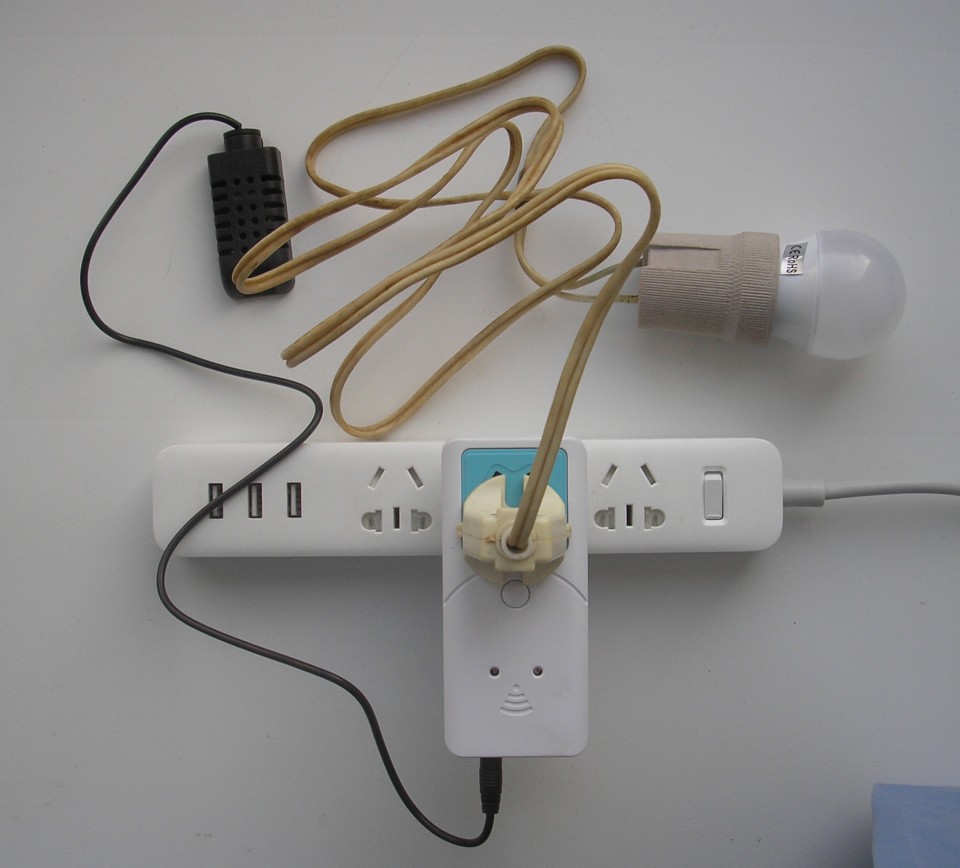

Собираю тренировочную схему.
На выход подключаю обыкновенную лампочку для контроля.

Осталось всё это дело связать со смартфоном.
Smart-переключатели поддерживает удалённое управление по Wi-Fi, но только через облако:(
Пришло время привязать к управляющему приложению eWeLink. Для этого его необходимо сначала скачать :) Устанавливаем, регистрируемся…
Учётная запись создана.
Сначала подключаю SONOFFS22. Запускаю приложение и следую инструкциям.
Чтобы добавить устройство нажимаю на плюсик. Затем «Далее». Нажимаю на беленькую кнопочку и удерживаю около 5 секунд. Синий светодиод должен равномерно замигать.


Приложение просит ввести пароль от Wi-Fi. Затем выполняется поиск устройств.
Необходимо будет ввести имя нового устройства.
Последовательность картинок смотрите на фото (слева направо, сверху вниз).

Розетка «привязана» к моему аккаунту.
Для того, чтобы включить переключатель, нужно нажать кнопку на вашем виртуальном пульте из любой точки мира, где есть интернет и Wi-Fi или просто нажать на белую кнопочку (вручную).

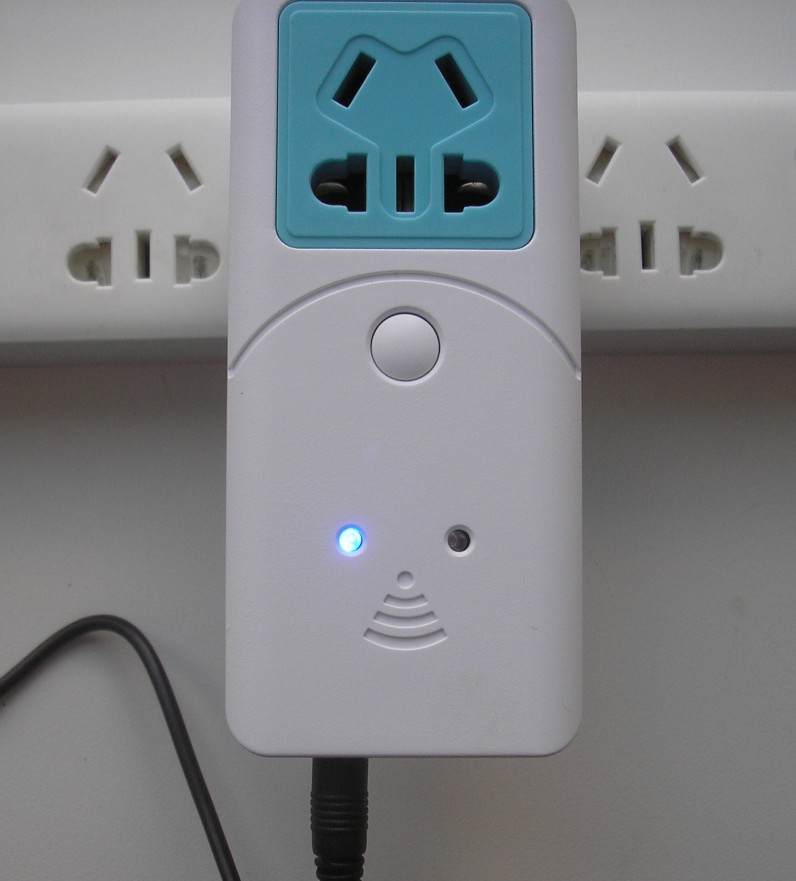

При подключении к сети 220В на привязанном модуле загорается синий светодиод. При включении нагрузки дополнительно загорается красный светодиод.

Но это всё ручной режим. Для того чтобы войти в автоматический режим и попасть в настройку параметров включения и выключения переключателя, необходимо перевести рычажок (Авто-Вручную) в положение Авто. Сначала вы попадёте в настройки параметров включения и выключения устройства (порога срабатывания).
Я дунул на датчик. Температура и влажность изменились. Влажность поднялась до 69% (картинка 3). Переключатель сработал.
А это для тех, у кого очень низкая влажность зимой (работа с увлажнителем).


Здесь обратная ситуация. При достижении влажности 30% переключатель включится. При достижении влажности 40% — выключится.
Все уставки согласно ГОСТ 30494-96 «Здания жилые и общественные».

Обратите внимание на оптимальную влажность зимой. Это вовсе не 60% как многие думают! 60% — всего лишь допустимая, выше нельзя, необходимо уже бороться. ОПТИМАЛЬНАЯ 30-45%
Можно управлять переключателем по таймеру. Их два варианта.


Можно настроить срабатывание по температуре. Все настройки идентичны настройкам для влажности, только выбираем температуру (запрограммировал на работу с обогревателем).
Как только задал условия, девайс сразу же включился. На окне 17˚С.


В принципе, всё работает.

Если дунуть на датчик, то влажность кратковременно повышается. Этого достаточно для сработки.

В конце подведу небольшой итог.
Smart-переключатели поддерживает удалённое управление по Wi-Fi, но только через облако:( Необходимо их привязывать к управляющему приложению eWeLink. А это не всем по душе. Появилось множество вариантов прошивок, избавляющих от этой привязанности. Для тех, кто владеет навыками программирования, это не сложно. Для тех, кто спокойно относится к подобной проблеме – просто подключайте и пользуйтесь. Мне, например, всё равно при управлении вентилятором в ванной комнате. Но когда время дойдёт до полноценного «Умного дома», буду что-то думать.
Эти модули идеально подойдут для работы с вентилятором, кондиционером, увлажнителем воздуха. Можно организовать умную систему полива на даче. Даже газовым котлом можно управлять по времени и по заданной температуре в комнате.
Кроме всего прочего есть ещё один несомненный плюс. Пропадание интернета не влияет на автоматические настройки модуля. Прибор будет отрабатывать в автономном режиме. Единственное, для чего нужен интернет, задать или изменить параметры отсечки по температуре или влажности.
На этом всё.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог. Возможно, кто-то захочет помочь мне. Я буду очень благодарен.
Удачи всем!
Проверка на работоспособность и потрошка:
