USB резистор на 4А для тестирования блоков питания и кабелей
- 211 читателей · 2217 топиков · RSS
Цена: $3.38
Можно нагрузить блок питания 5V по полной для проверки его соответствия заявленным характеристикам.
Для контроля значений напряжения и тока также требуется USB тестер.
У меня в хозяйстве уже давно есть вот такой резистор, но им можно выжать только 0.86A либо 1.65A.
А сейчас пошли блоки питания с куда большими возможностями, для их проверки требуется и большая нагрузка.
Приехал новый резистор в простой упаковке.
В комплекте с ним только треугольничек прошедшей проверки качества.
Размеры гаджета: 9 * 5 * 3см.
В сравнении со старым вариантом:

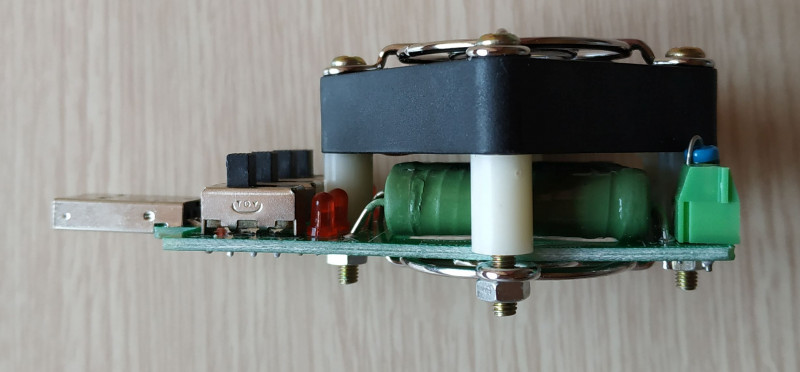

Конструктивно это плата текстолита, на которой распаяны 4 больших резистора, над ними кулер для охлаждения.
Есть общий светодиод питания + у каждого резистора есть по выключателю и по собственному светодиоду.
У кулера тоже есть собственный выключатель, правда выключает он его почему-то не полностью, но для верности есть разъем его питания, при желании можно вообще его отключить.
Большие резисторы греются просто адски. Если выключить кулер, то уже через минуту-две с них может пойти дымок и запахнуть паленой краской. Так что кулер лучше держать включеным. И даже с ним не оставлять тестируемое оборудование без присмотра.
С обратной стороны платы пайка более-менее нормальная, только флюс местами не смыт полностью.
Упомянутый выше выключатель кулера не выключает его полностью, небольшие обороты остаются, может специально так сделали, хотя логичнее было бы его полностью отключать им. В этом положении кулер кушает немного — всего 0.05A.
На полных оборотах кулер кушает 0.2A, шумит вполне прилично, обороты высокие.
При желании кулер вообще можно отсоединить и даже снять, но не рекомендую.
Итак, есть 4 выключателя резисторов, верхний может потребить 0.25A, следующий 0.5A, следующие 1A и 2A.
Возле каждого свой светодиод и один общий.
Как вы понимаете, тумблерами нагрузку можно комбинировать и получать цифры 0.75A, 1.25A, 2.5A и т.п.
Вот, например, 2A + 1A.
А теперь погоняем некоторые тесты.
Первым пойдет зарядник Gocomma, недорогой, но достаточно качественный вариант на 3A.
Он смог выдать даже больше заявленного.
Следующим пойдет старенький, но качественный фирменный зарядник от Kodak на 1A.
Свой ампер он выдает, больше уже не может.
А вот еще одно чудо пафосного вида аж на 3 порта, причем один из них с поддержкой QC3.0, два другие якобы на 2.1A.
QC в нем работало несколько раз, но затем в его душе произошел надлом и он совсем загрустил, теперь он тем портом может выдать лишь 0.5A, при повышении нагрузки резко падает напряжение ниже 3V.
Два других порта согласно фантазии создателей должны выдавать по 2.1A, но даже в сумме вдвоем они столько не выдадут, а максимум 0.93A каждый, и то напряжение падает до 4.5V.
Кроме зарядных устройств также можно проверять и USB кабели. Есть тестеры сразу с micro USB или Type-C входами для этого. Мой не такой, поэтому использую переходник.
Вот фирменный кабель от Xiaomi, идет в комплекте с повербанком.
Два ампера держит, тут скорее мой переходник слабое звено.
А вот дешевый кабель с подсветкой.
Он максимум 1A может пропустить, больше уже нет, заряжать с таким кабелем смартфон можно, но процесс будет идти намного дольше.
Ну вот в общем-то пока все. Бывают нагрузочные резисторы и покруче со встроенными тестерами, экранчиками, переключателями режимов QC. Но мне пока хватит возможностей и этого варианта.
Он вполне хорош и функционален за свои деньги.
Всем спасибо за внимание.
Видеообзор тут:
