Отличный Powerbank, зарядное устройство для 4 аккумуляторов 18650, с дисплеем - TOMO V8-4 Smart External Battery Charger Power Bank with LCD Display
- 18 читателей · 51 топик · RSS
Цена: $17.60
Стал присматривать устройство, в которое можно самому вставить аккумуляторы AA или 18650. Нашел несколько вариантов таких устройств.
Максимальный выходной ток найденных powerbankов для аккумуляторов типа AA составлял только 0,5А, против 2А повербанков для аккумуляторов 18650. Поэтому остановил свой выбор на последних.
Дополнительно искал устройства с индикаторами, чтобы можно было хотя бы примерно узнать состояние заряда аккумуляторов. И после долгих поисков определился с устройством.
Остановился на коробочке, найденной в магазине Aurabuy.

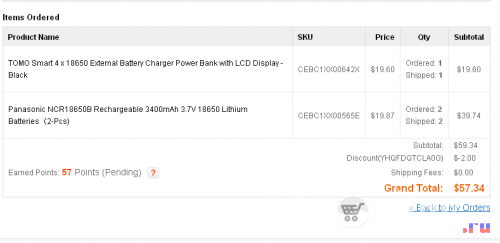

Ну и «до кучи» были взяты 4 аккумулятора Panasonic 18650 на 3400 мАч, которые достойны отдельного обзора.
Заказ пришел в скромном конвертике с пупырками.
Сам заказ
Извлекаю содержимое, все на месте :)
PowerBank находится в простенькой скромной коробочке.
С обратной стороны упаковки инструкция по применению, даже подлинный штрих-код (контрольная цифра правильная), но вот непонятна страна :)
Комплектация минимальна.
Powerbank, USB-microUSB кабель, инструкция-гарантийная карта.
Обращаю внимание на основные заявленные технические характеристики:
входные:
-напряжение — 5В, ток — 2A,
выходные
-1 -напряжение — 5В, ток — 1A,
-2 -напряжение — 5В, ток — 2A,
рабочая температура — 20-50 градусов.
С обратной стороны powerbankа написаны номера патентов.
На боковой стороне кнопка включения-выключения, 2 USB-выхода, 1 micro-USB вход.
Вес powerbankа без батарей — 111 грамм.
На верхней части коробки нарисованы два треугольничка, показывающие, что на них можно немного надавить и сдвинуть крышку powerbankа, чтобы получить доступ к отсеку для аккумуляторов.
Вид с обратной стороны:
Для включения Powerbankа нужно нажать кнопку питания и удерживать ее примерно 3 секунды.
В результате экран загорится зеленым цветом и на нем будет индицироваться текущее состояние устройства. Вот, например, вставлен один аккумулятор, заряд его меньше половины, заряда в настоящее время не ведется.
Можно «на лету» поставить еще 3 аккумулятора.
Если подержать кнопку питания еще пару секунд, то зеленое свечение выключится, дисплей будет работать с выключенной подсветкой.
Если к powerbankу никаких устройств, требующих заряда, не подключать, то он еще через несколько секунд выключится автоматически.
Либо его можно выключить самим, нажав и удерживая 3 секунды кнопку питания.
Еще пару фотографий, но уже с установленным полностью заряженным аккумулятором. Подсветка включена и выключена.
При включении и выключении устройства на дисплее появляется соответствующая надпись.
Когда ведется подзарядка внешних устройств, то с правой стороны индикатора бегает полоска, индицирующая этот процесс.
Зарядка других устройств
Я не буду выламывать корпус, чтобы посмотреть схему устройства. Болтиков не видно, а ломать не хочется.
У меня нет всяких подручных средств, с помощью которых можно посмотреть графики выходного напряжения и тока.
Зато есть ряд устройств, которые могут потребовать подзарядки в дороге. Есть USB-измеритель тока и напряжения, приобретенный в Buyincoins, с помощью которого можно будет провести соответствующие измерения.
Итак, что удалось намерять.
Планшет ifive x2 — устройство выдает на него около 2 А. Однако позаряжав планшет минут 5-10, решил его отключить. Powerbank достаточно сильно нагрелся. Не меньше, чем нагревается блок питания. Поберегу устройство.
Телефон Lenovo P770. Кушает 0,5 А. При зарядке телефона через блок питания ток чуть больше.
Следует отметить, что powerbank не хочет заряжать другие устройства через измеритель тока и напряжения. Через несколько секунд сам автоматически отключается. Точно также автоматически отключается, когда полностью зарядит аккумулятор внешнего заряжаемого устройства.
Подзарядка аккумуляторов
Поставил в устройство 4 аккумулятора Panasonic NCR18650B 3400 мАч. Измерил их напряжение — 3,14 — 3,18 Вольт. Подключил зарядное устройство.
Сначала powerbank повел себя подозрительно, как будто не хотел/ не мог заряжать 4 аккумулятора сразу, а только 3.
Выключил-включил питание, уже на другой «сил не хватает».
Но еще через пару минут все стабилизировалось.
Выключил подсветку, все вопросы с зарядом 4 аккумуляторов одновременно были сняты.
Примерно за 10 часов аккумуляторы были заряжены до напряжения 4,17 Вольт. Увидел, что заряд практически закончился, так отсоединил блок питания и замерил напряжение батареи.
Для сравнения зарядное устройство Nitecore IntelliCharger i4 заряжало эти аккумуляторы примерно в течение 10-11 часов. Паспортный ток его работы по заряду 4 аккумуляторов одновременно — 0,375 А.
Powerbank без проблем справляется с двумя телефонами.
Резюме
Powerbank Tomo V8-4 отлично справляется со своими основными функциями — зарядкой других устройств, подзарядкой аккумуляторов. Индикатор адекватно демонстрирует состояние заряда батарей, показывает, когда к повербанку подключено внешнее питание и через какой порт или порты идет зарядка внешних устройств.
Вопрос о покупках новых powerbankов закрыт.
Осталось рассказать о батареях.
Емких и трудолюбивых Вам покупок! :)
26 комментариев
А линейки, диваны — какие под руку попадаются. :)
Защита есть, судя по описанию, в самом powerbank — не заряжает сверх нормы и не разряжает «в ноль» (в моем случае 4,17 и 3,14-3,18 В).
Заходят аккумуляторы не впритык, чтобы достать, нужно немного подковырнуть… Мне удобнее с той стороны, где индикатор. Думаю, если разница в 1-2 мм, то должны поместиться.
Нужно спросить у брата знакомого, его 18650 вроде бы с защитой, попросить проверить. Но это не быстро получится договориться…
Оказывается тот, который справа — темный — он с защитой.
Хочу приобрести Это устройство — 1. Пожалуйста протестируйте его с аккумуляторами имеющих защиту — важно не только входят ли они но и работает на них банк! Для многих это критично т.к. покупают только с защитой.
2. Не требует ли она инициализации при вставлении на природе акумов из фонарика с последующей зарядкой мобильника!!! ( Многие так не стартуют)
— это сильно улучшит ваше описание!!!
3. Проверьте пожалуйста как она реагирует на 2-3 незаряженные 1 полный при заряде мобильника.
Если сможете замерьте пожалуйста токи с укумов по раздельности при подключении ее к потребителю в 2А
Огромное спасибо за проделанную работу!!!
1. У меня только 1 аккумулятор с защитой — тот, который на картинке в комментариях справа — работает. Но защиты здесь собственно не нужно — powerbank сам перестает брать энергию при достижении напряжения около 3 В.

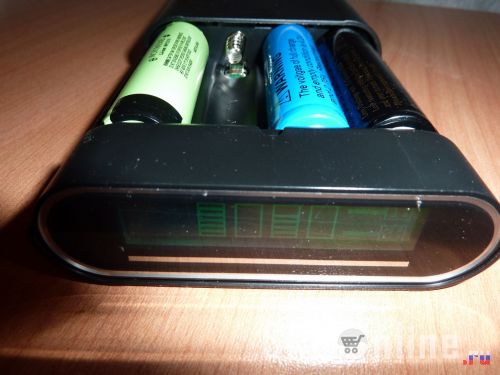

2. Про инициализацию ничего сказать не могу кроме того, что опять же для теста по последней картинке синий и «черный» аккумуляторы взяты из фонариков и сразу было определено их напряжение, что и видно на картинке.
3. Попробую чуть попозже сделать такую проверку.
Но на сколько я знаю, тут раздельные каналы для аккумуляторов, так что должно работать достаточно адекватно.
С токами не помогу. Возиться много, а опыта в таком у меня маловато. Проводочки тянуть и т.д…
Спасибо за такой быстрый ответ
1. Правый черный — показывает что пусто — есть его вероятность что он вообще не будет работать!!! Если — можно проверьте хотябы с одним на природе так и может оказаться последний это из фанврика а там только с защитой!!!
Спасибо!
В каком из онлайн магазинов посоветуете брать для Украины.
В аурабай цена если не лучшая, то одна из лучших.
и пока мне нравится, как они работают — в течение недели максимум все отправляют. Обычно за пару дней.
www.fasttech.com/products/0/10007187/1592500-soshine-e3-dual-usb-pcb-board-plastic-enclosure
на www.soshine.com.cn/Search.aspx?key=E3 не нашел :)
У них такой же powerbank есть:
www.gearbest.com/mobile-power-bank/pp_136425.html
У них есть новый продукт TOMO M3 www.tomopowerbank.com/shop/tomo-m3/
