Литиевый аккумулятор OKcell 9V 800mAh с USB-входом для зарядки и с индикатором

  • 85 читателей · 470 топиков · RSS

Цена: US$12.99 (за пару)

Обзор про пару литиевых аккумуляторов OKcell 9V 800mAh с возможностью зарядки от USB.
Я иногда буду сравнивать аккумулятор с «обозрённым» мною ранее аккумулятором ZNTER S19 9V 400mAh (тоже с USB-входом для зарядки).
В общем, как обычно. Кому интересно, заходим.
Историю доставки описывать не буду. Просто смотрим, в каком виде прибыло.

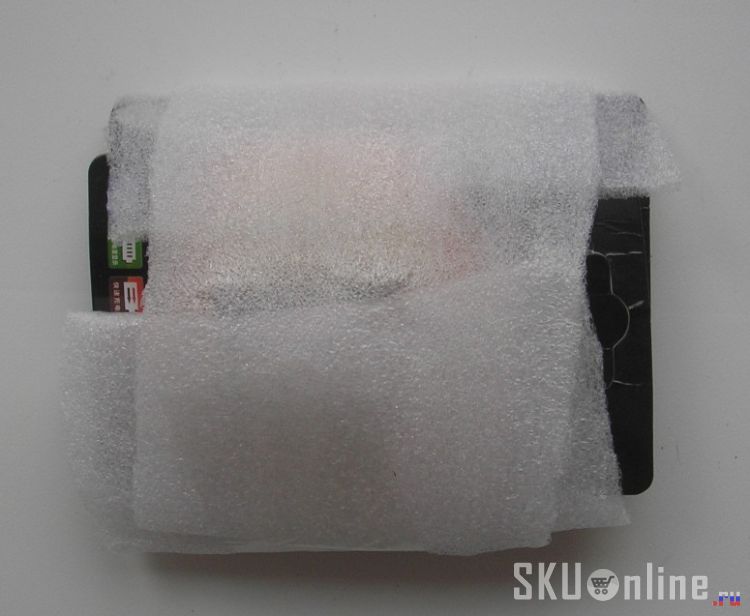

В заказе сразу пара девайсов. Упаковка с аккумуляторами была закутана в пористый полиэтилен.

Сами батарее в блистере.

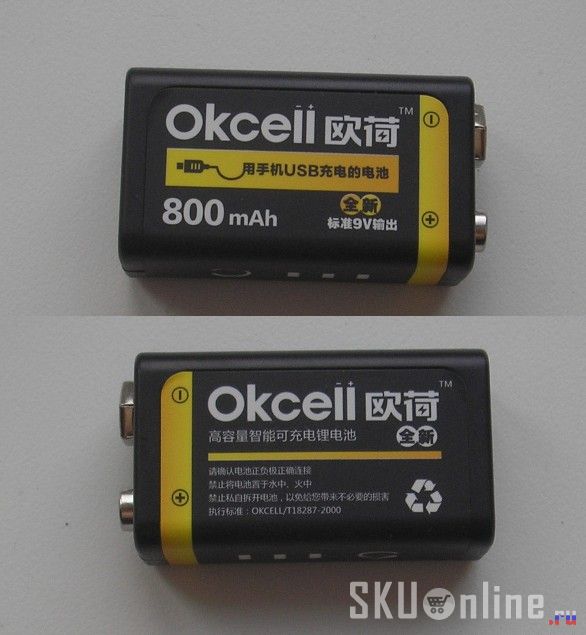

Сзади информация по аккумуляторам (на китайском).

Информация со страницы магазина.
Product model: 9V 800mAh lithium battery USB rechargeable battery
Battery life: less than or equal to 1500 times
Nominal voltage: 9V
Battery capacity: 800mAh
Rated input: a USB MiCro input /5.0 V
Full time: about 1.5 hours
Shell material: high quality fire ABS plastic shell + copper electrode
Battery Size: 4 x 2 x 1.5cm
Product weight: about 40g
Самое важное:
— Вход: Micro USB (5V).
— Емкость: 800mAh (?) Проверю.
— Выходное напряжение: 9V.
Перехожу к тому, что было внутри.
В каждом блистере по одному Li-ion аккумулятору с надписью 800mAh.

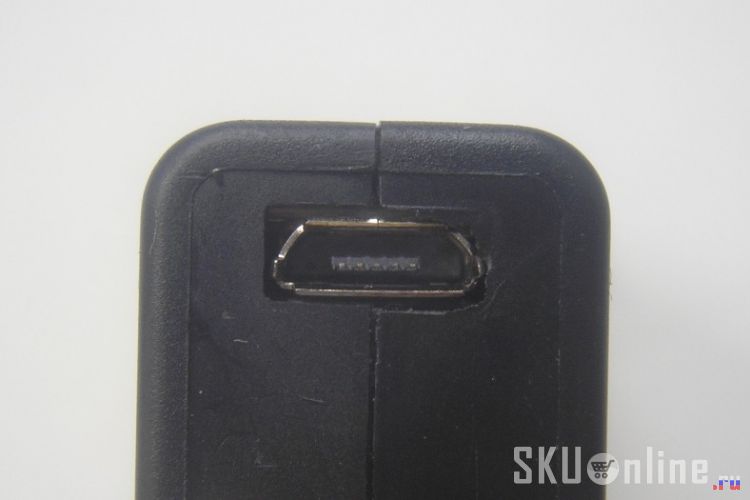

С виду обычная батарея формата 6F22. Но снизу есть волшебное отверстие.

А сбоку индикатор заряда/разряда с кнопочкой. При нажатии показывает уровень заряда.

По размерам самый обыкновенный.

Аккумулятор непривычно лёгенький. Взвесил. 20г. У среднестатистической батарейки такого формата 37г, у ZNTER 25г.

Без разборки информация будет неполной.
Снаружи аккумулятор обёрнут клейкой бумагой.

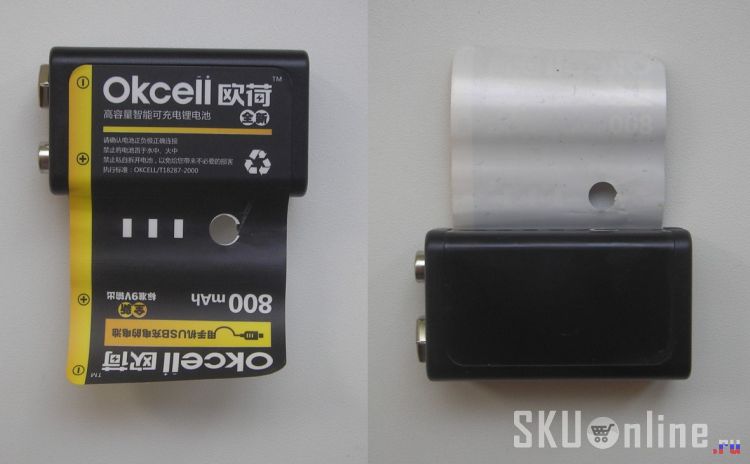

Под наклейкой пластиковая коробочка, состоящая из двух половинок. Снимать наклейку полностью нет смысла. Достаточно освободить защёлки.
Ничего резать не надо. Просто вскрывал тем, что попалось под руку.

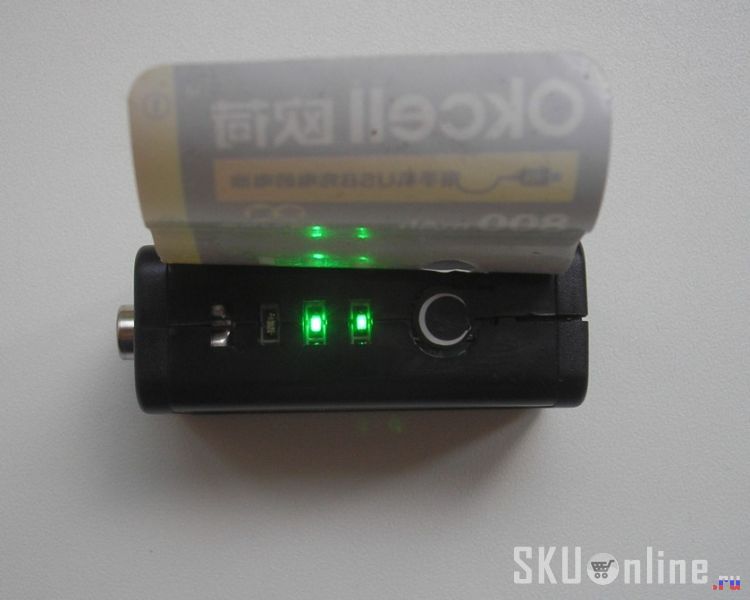

Кстати, вот так светят индикаторы без наклейки.

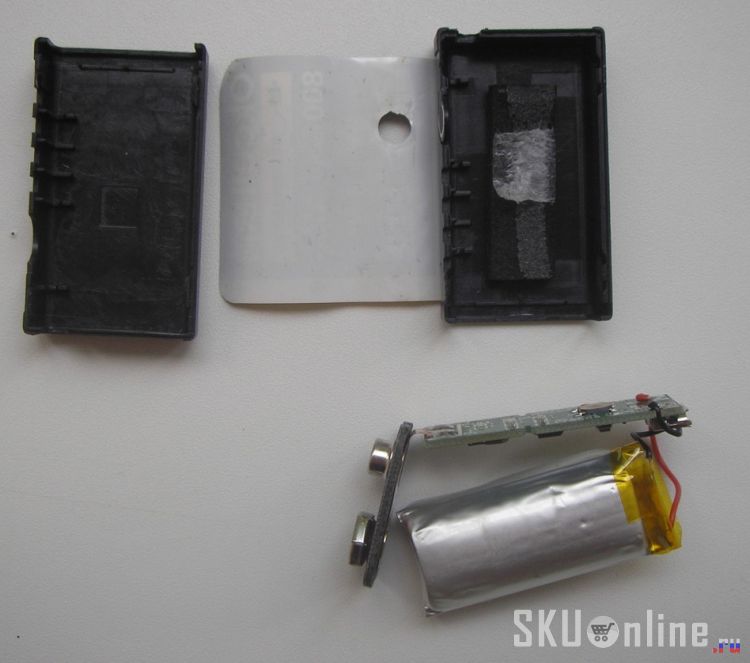

Корпус расщёлкивается без особых сложностей.

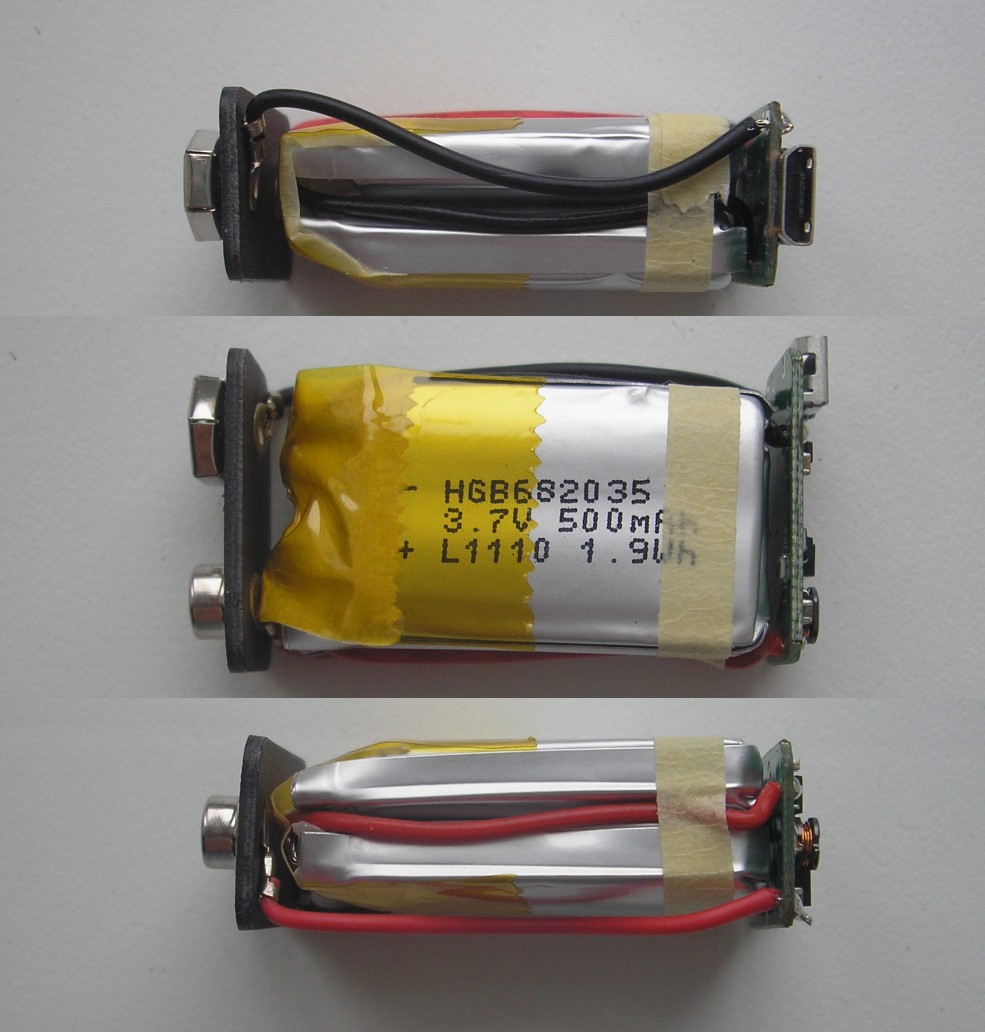

Внутри аккумулятор неизвестной ёмкости и плата.

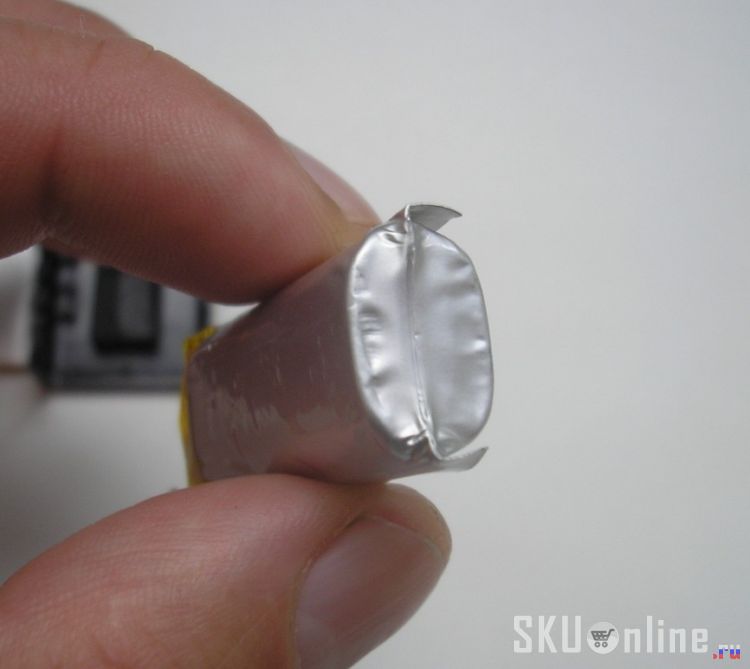

Аккумулятор, похоже, что всего один.

По крайней мере, даже если несколько, то собраны параллельно.
У ZNTER пара батарей собраны в параллель, и на каждой подписана номинальная ёмкость.

Напряжение на аккумуляторе говорит само за себя.

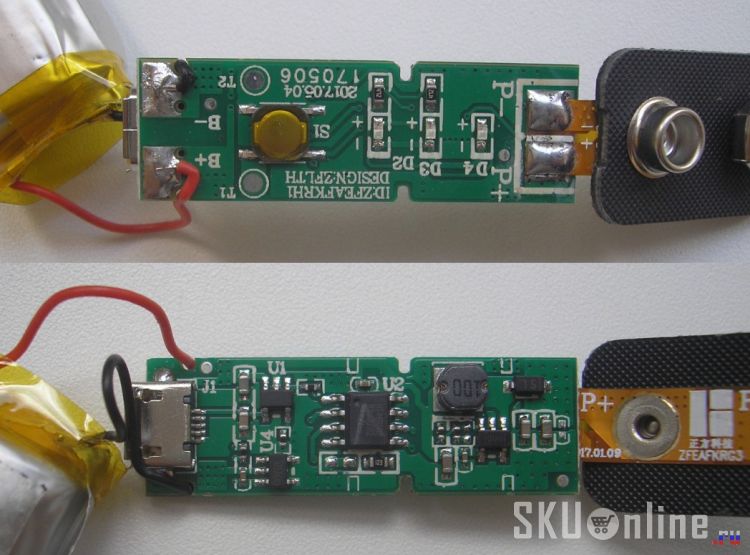

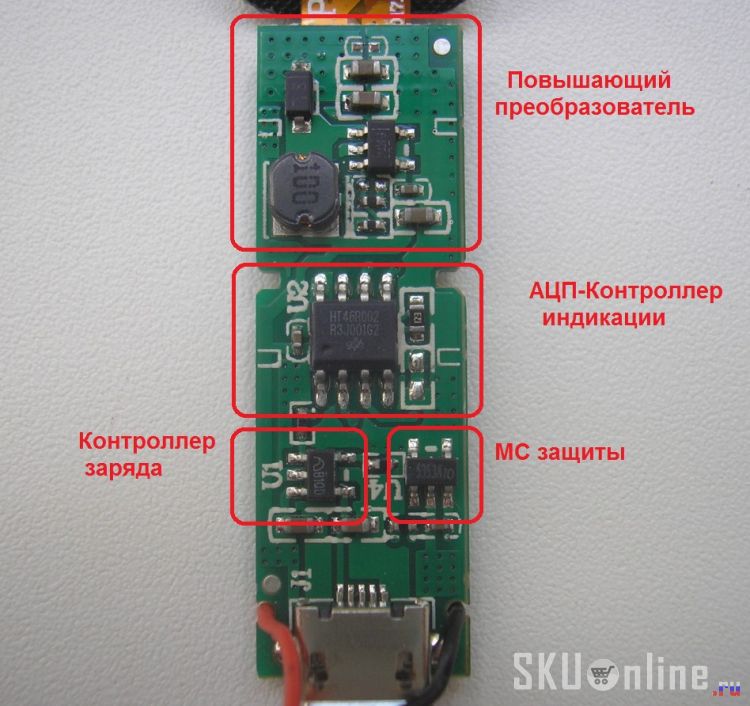

Плата контроллера-преобразователя.


На обратной стороне кнопочка и светодиоды.

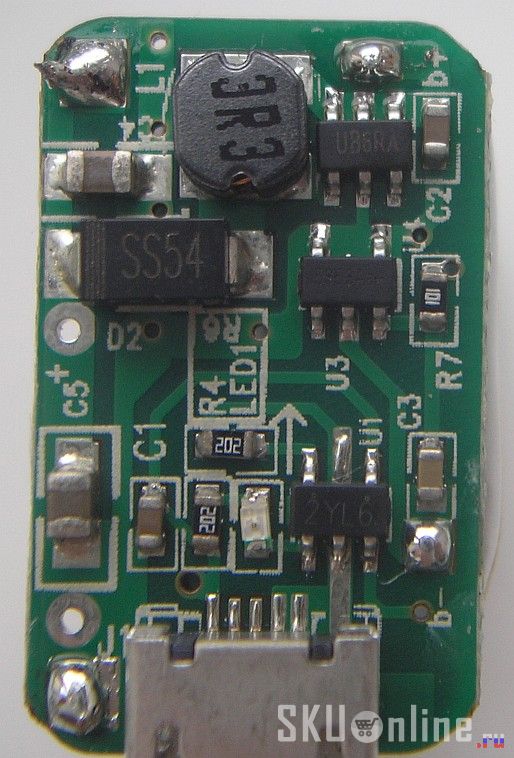

Немного поближе. Пришлось намазать теплопроводящей пастой, чтобы лучше разглядеть надписи.

У ZNTER всё аналогично, только АЦП-контроллера индикации нет, как и светодиодов.

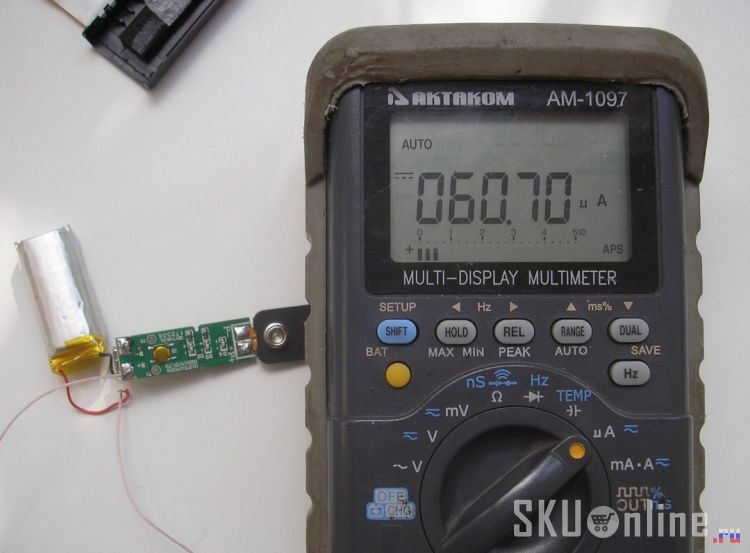

Замерил ток холостого хода. 61мкА.

Не так-то и много, возможно, смогут и год пролежать без подзаряда (зависит ещё от саморазряда аккумулятора). Это меньше, чем у ZNTER. У ZNTER 226мкА.

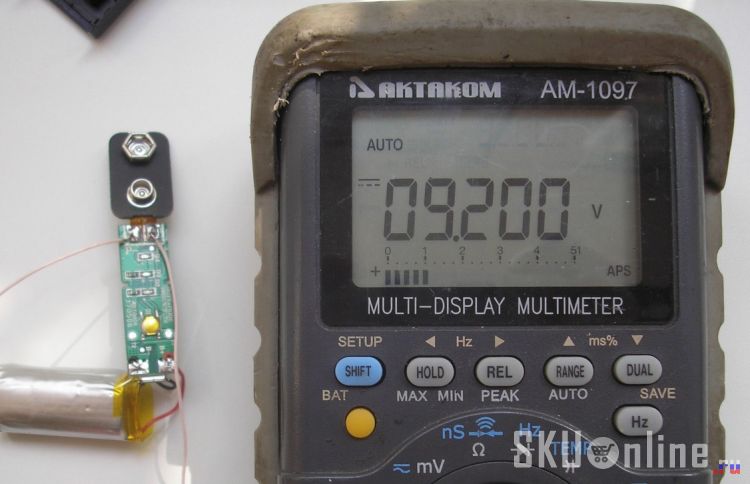

Замерил напряжение холостого хода. 9,2В.

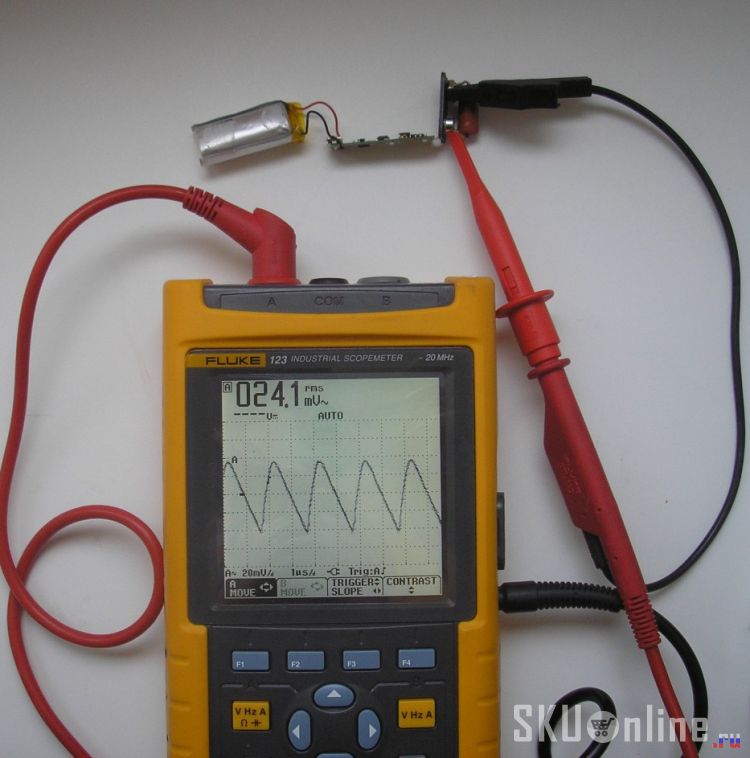

Пульсации 90мВ. Но это на холостом ходу. Таким образом работает повышающий преобразователь. Зарядив до определённого уровня, он выключается. А включается, когда напряжение упадёт ниже установленного порога (это моя версия увиденного).

Под нагрузкой 120 Ом (около 80мА) амплитуда пульсаций снижается раза в четыре. Частота преобразователя увеличивается до 500кГц.

Реальную ёмкость аккумулятора проверю опытным путём.
Собираю всё в исходное.
Перехожу к тестированию.
Сначала аккумулятор доразрядил, затем поставил на зарядку.

При заряде светодиоды светятся по принципу наполнения. После заряда аккумулятор горит всеми светодиодами.

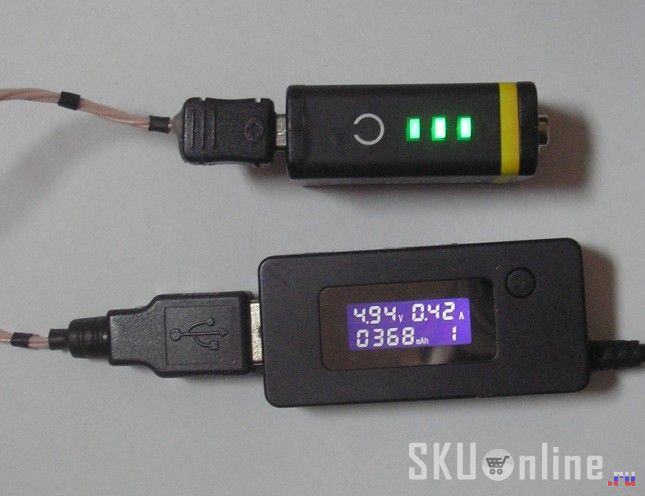

Подключался к USB ноутбука. Получилось около двух часов. Понять когда заряд остановился сложно. Даже после загорания всех светодиодов он продолжает поступать в аккумулятор, а ток постепенно снижается. Не смог дождаться снижения тока до нуля. Не хватило терпения. Моя версия такая.
При подключенной зарядке светодиоды уровня подсвечиваются, доктор видит и фиксирует этот ток.
Вот столько вошло.

Некорректно утверждать, что это всё пошло на аккумулятор. Часть теряется на преобразование, немалая часть расходуется на подсветку светодиодов (при заряде они светятся).
Для определения реальной ёмкости мне поможет мультиметр UT61E. Прибор UT61E ОЧЕНЬ точный, плюс ко всему поддерживает связь с компьютером, что мне и нужно. Тем более, не так давно его калибровал.
В тестируемом диапазоне (9В) у него погрешность не более 4мВ (занижает).
Для тестирования мне понадобится также электронная нагрузка со стабилизацией по току на LM317T.
Это всё есть.

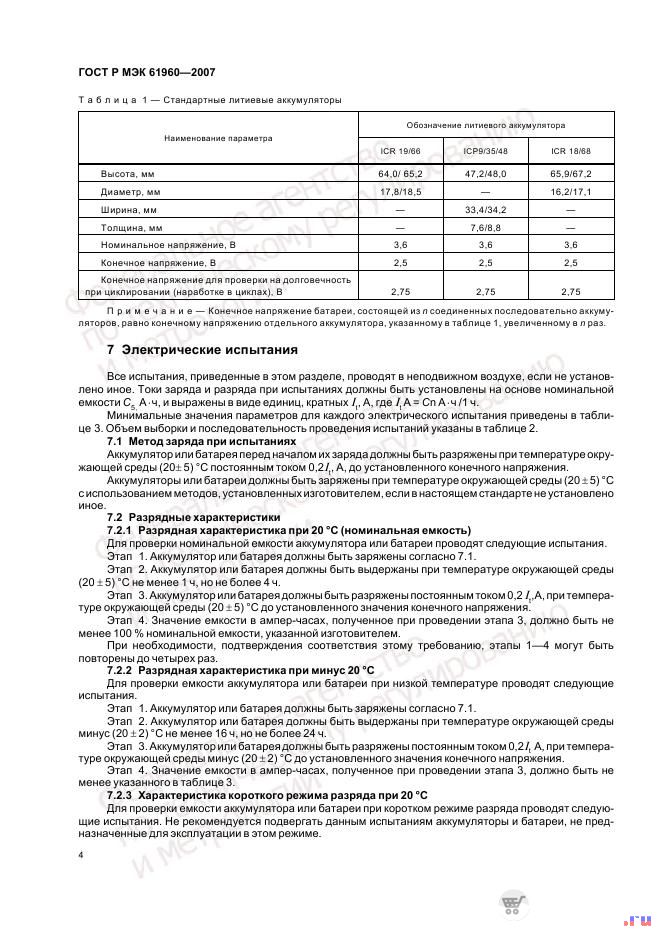

Воспользуюсь ГОСТом.


Судя по тому, сколько вошло в аккумулятор, на ёмкость более 400 mAh рассчитывать не могу. Поэтому ток разряда выставил около 80мА. Проверил мультиметром. В дальнейшем понадобится для расчетов.

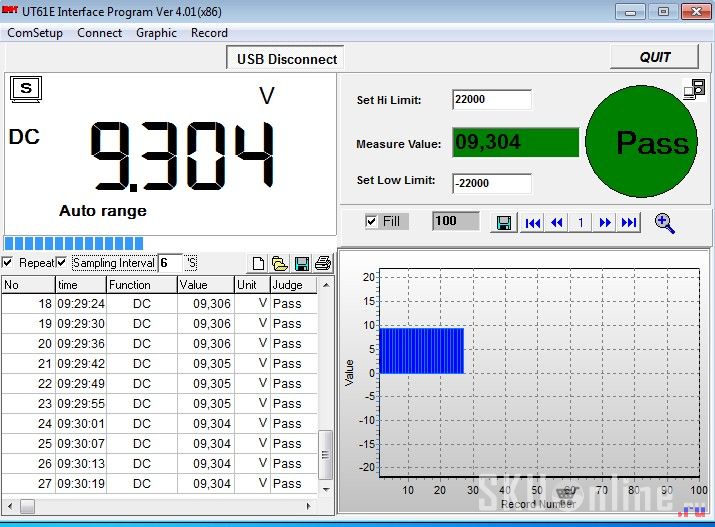

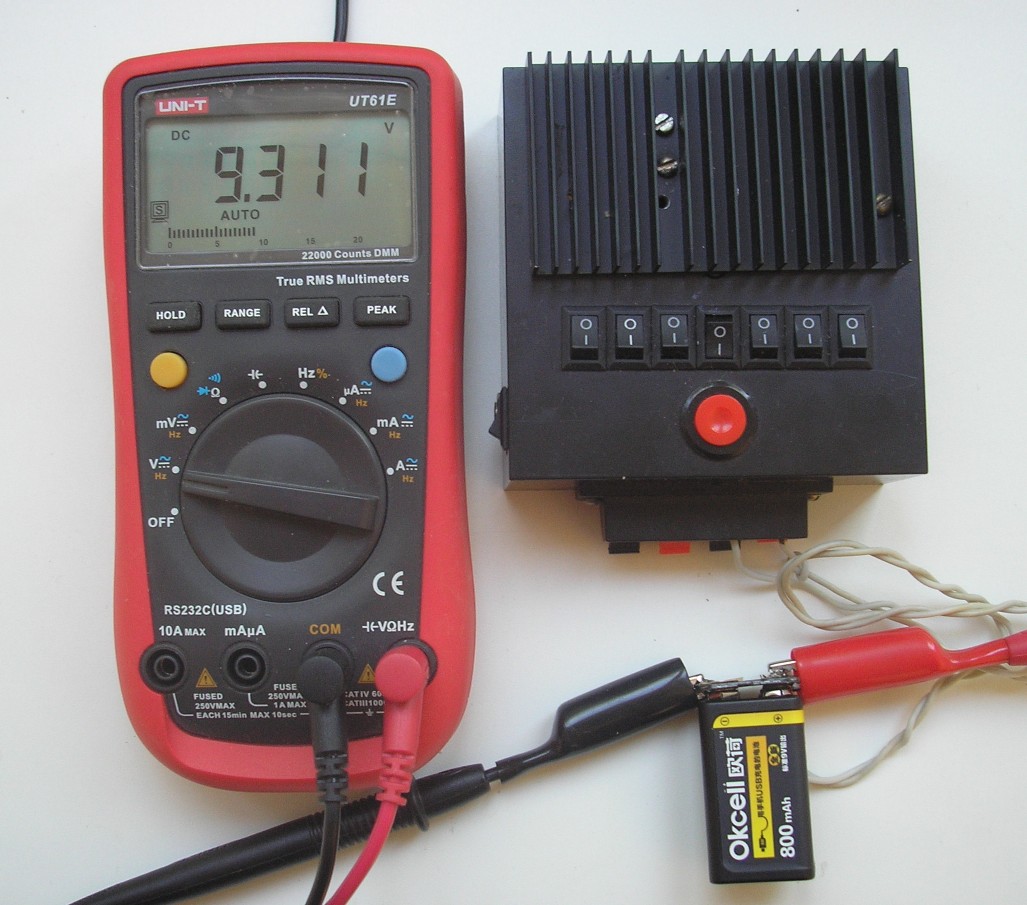

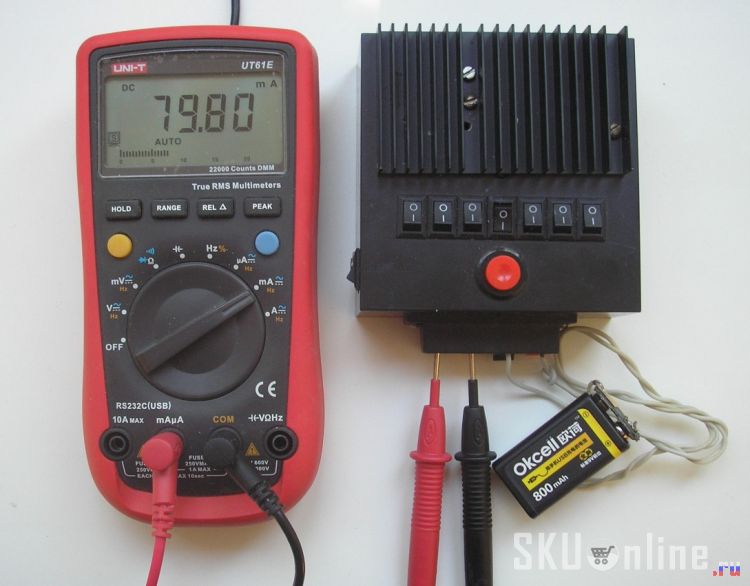

Подключаю к аккумулятору нагрузку. Вольтметр подключаю параллельно. На свежезаряженном аккумуляторе при нагрузке 80мА напряжение сначала немного вырастает.

Запускаю программку. Все показания снимаются автоматически с интервалом 6 секунд (10 измерений в минуту).

Полученные данные сохранил Microsoft Excel. В нём же построил разрядную характеристику.

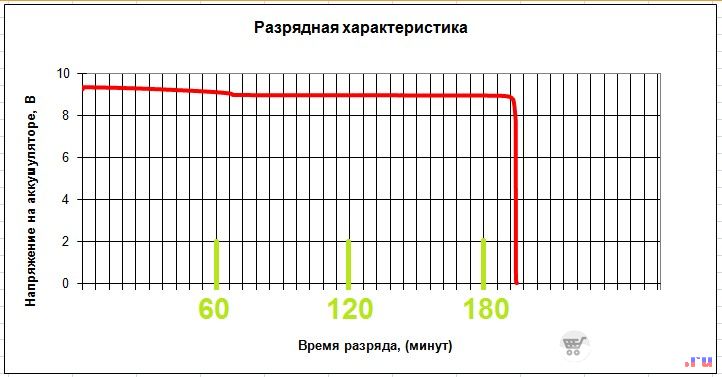

Вот, что получилось.


По мере разряда выходное напряжение понемногу снижается. При исчерпании своих ресурсов аккумулятор отключается.
Полученные данные легко обрабатываются.
Расчёт ёмкости аккумулятора (mAh)
I (ст)* 1942/600 (h)=79,8mA*1942/600 (h)=258,3mAh,
где
I (ст) – ток стабилизации,
1942- количество интервалов = количество замеров минус один (всего было 1943).
600 – количество измерений в 1 часу.
1942/600 (h)– время разряда в часах.
В итоге аккумулятор отдал 258,3mAh (заявлено 800!mAh).
Смотрим разрядную характеристику у ZNTER. Она идеально ровная.

И ёмкость у ZNTER 346,7mAh. И честнее и по факту больше.
По поводу тока нагрузки. При увеличении тока нагрузки аккумулятор снижает напряжение на выходе. Максимальный рабочий ток (высказываю своё мнение) без ущерба здоровью аккумулятора 100-150мА. При токе в 600мА напряжение на аккумуляторе снижается до 3,7В.
Куда можно ставить.
Можно использовать как замену никельметаллгидридному аккумулятору.


При использовании аккумуляторов нивелируются недостатки девайсов с девятивольтовым питанием. Аккумулятор вставлял не в один измерительный прибор, никакого отрицательного влияния (на точность измерений в том числе) я не обнаружил.
Других тестов не проводил. Думаю, того, что написано, должно хватить для правильного вывода.
И небольшой вывод в конце.
Многим нравится, чтобы всё красиво мигало и подсвечивалось. Но я человек практичный и выбрал бы ZNTER.
На этом ВСЁ!
Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи!
