ТВ бокс R-TVBOX R10 2G/16G на процессоре Rockchip RK3328.

Цена: 67.28 $

Перейти в магазин

Всем привет!
Хочу поделиться информацией о ТВ боксе, который привлек внимание своим внешним видом (при характеристиках схожих со многими подобными устройствами), но не в эстетическом, а конструктивном плане. Многие ТВ боксы имеют квадратный, прямоугольный и довольно тонкий корпус, что не лучшим образом сказывается на возможности реализовать приличное охлаждение компонентов. R10 имеет круглый корпус диаметром 12 см и высотой 3 см, а половина боковой стенки корпуса выполнена из перфорированного металла, что при выборе давало надежду на хорошее охлаждение процессора.
За подробностями приглашаю под кат.



Характеристики:
Модель: R-TV BOX R10
CPU: RK3328 Quad-Core 64bit Cortex-A53
GPU: Dual-Core Mali-450
OS: Android 7.1.2
RAM: 2GB DDRIII
ROM: EMMC 16GB
Communication:
WiFi: 2.4G /5G Dual band WIFI, 802.11 b/g/n/ac
LAN: 100M
Bluetooth 4.1
Media:
Decoder Formats: 4K VP9, H.265/H.264, 1080P other video (VC-1, MPEG-1/2/4, VP6/8)
Media Formats: Avi/Ts/Vob/Mkv/Mov/ISO/wmv/asf/flv/dat/mpg/mpeg
Music Formats: MP3/WMA/AAC/WAV/OGG/DDP/HD/FLAC/APE
Photo Formats: HD JPEG/BMP/GIF/PNG/TIFF
HDD file system: FAT16/FAT32/NTFS
High Definition video output: 4K (4096x2160 pixel )
3D: 3D video formats
Interface:
USB: 1*USB 3.0 + 2*USB 2.0
Card reader: TF cards
LAN: RJ-45
HDMI: HDMI 2.0a for 4k@60Hz
SPDIF, AV
Комплектация:
1 x R-TV BOX R10
1 x пульт управления 2,4 G
1 x блок питания
1 x кабель HDMI
1 x Инструкция

Такая информация представлена на странице товара, и по ней можно надеяться на нормальное охлаждение и сделать выводы о том, что бокс оснащен процессором, который по своим характеристикам находится где-то рядом с Amlogic 905, обладает оптимальным на сегодняшний день объемом памяти, работает под управлением Android 7.1.2, способен принимать информацию по WiFi в двух диапазонах, оснащен блютузом для передачи звука без проводов, воспроизводить видео с разрешением 4К, имеет три порта USB (один из них в версии 3.0), есть порты подключения к сети, SPDIF и AV, а так же пульт управления, работающий на частоте 2,4 ГГц. Для большинства случаев такой набор является вполне достаточным, а зачастую и не всегда одновременно востребованным. На мой взгляд, довольно привлекательный по наполнению гаджет.
Поставляется ТВ бокс в глянцевой картонной коробке черного цвета с наименованием модели и наклейкой с информацией об объеме памяти на борту.


Сдвигаем верхнюю часть, открываем крышку и в верхней части коробки видим виновника обзора в индивидуальном пакете.



Весь комплект поставки.



Бокс комплектуется блоком питания на 5 Вольт 2,5 Ампера с европейской вилкой и HDMI кабелем длиной 1 метр.


Поскольку блок питания один из важных компонентов, то необходимо было осмотреть его внутренний мир на предмет качества сборки и реализации.



Кроме чистой платы, ШИМ, оптопары, видим предохранитель в виде резистора, варистор, входной конденсатор на 18 мкФ (мощность блока 12,5 Вт), межобмоточный правильный конденсатор, источник опорного напряжения TL431, выходную емкость в 1000 мкФ и параллельно ему цепочку из конденсатора 470 мкф и дросселя.



На странице товара о пульте не говорится вообще, подразумевается, что он есть. Пульт оказался очень простым внешне, без обучаемых кнопок, лишь с базовыми функциями, небольшого размера и удобно лежащий в руке.



Открыв отсек для батареек, обнаружил там приемник для пульта, который работает на частоте 2,4 ГГц. При таком пульте бокс можно расположить не на виду (например, спрятать за телевизором и не целиться пультом в бокс).


Как уже отметил, бокс имеет непривычно круглый корпус диаметром 12 см и высотой 3 см. Половина длины боковой стенки закрыта металлическими перфорированными вставками, а пластиковая часть имеет покрытие, напоминающее софт тач.



Сверху расположена кнопка включения/выключения. В выключенном состоянии кнопка подсвечивается красным, во включенном состоянии синим светодиодом. Свечение не яркое и в темноте не раздражает.



На дальней стороне корпуса расположены порты и разъемы.


Разъем HDMI находится в центре. Щель для карты памяти, USB 3.0 синего цвета и два порта USB второй версии находятся справа от HDMI. Слева от него разъем RJ-45 для подключения к интеренету, AV, SPDIF и разъем для подключения питания.



Порт RJ-45 оснащен зеленым и желтым светодиодами для индикации состояний подключения к сети и режима передачи данных.



На нижней стороне бокса не оказалось ни вентиляционных отверстий, ни ножек. Чтобы гаджет не скользил по поверхности, применили резиновый диск в центре. Имеется лишь маленькое отверстие, за которым скрывается кнопка сброса.



Для того, чтобы посмотреть на начинку, пришлось отклеить резиновый диск и открутить четыре самореза.



Плата чистая, сделана аккуратно. Из достопримечательностей кнопка сброса, место под еще один чип, два чипа оперативной памяти по 512 МГб производства Samsung.



Остальные элементы расположены на верхней стороне платы, где так же все чисто и аккуратно, но радиатор процессора особого оптимизма не внушил.



В корпусе полно места, высота позволяла установить радиатор большего размера. Почему ограничились таким крохотным вопрос. Но с другой стороны хоть есть место для маневра в случае доработки охлаждения.
Радиатор прикрывает еще пару чипов оперативной памяти K4B4G1646D-BCK0 от Samsung и в целом имеем 2 ГГб оперативки.
Чуть выше расположились чип флеш памяти TOSHIBA – THGBMBG7D2KBAIL на 16 ГБ и чип развязки питания RK3328 Rockchip RK 805-1. Ниже расположен модуль WiFi/Bluetooth — AP6255, работающий в двух диапазонах WiFi – 2,4 и 5 ГГц, антенна припаяна. Рядом с разъемом LAN расположен трансформатор H1102NL.



И к сожалению, но традиционно для большинства ТВ боксов, не защищен выход HDMI. Поэтому подключаем бокс, при отключенном питании бокса и телевизора.



В крышке гаджета видим приклеенную антенну, плату индикации питания/состояния и шток кнопки включения. От платы индикации до конца штока 11,6 мм. Кнопка и процессор почти одной высоты. Следовательно, приблизительно это расстояние и есть место для размещения радиатора в случае, если температура будет слишком высокой.



При первом включении гаджет загружается секунд 30-40, потом появляется уже многим знакомое пошаговое диалоговое окно.



Выбираем язык, при необходимости подстраиваем размер изображения на экране, определяемся с WiFi, знакомимся с внешним видом лаунчера, пульта управления. Переход по пунктам/вкладкам осуществляется кнопкой NEXT.

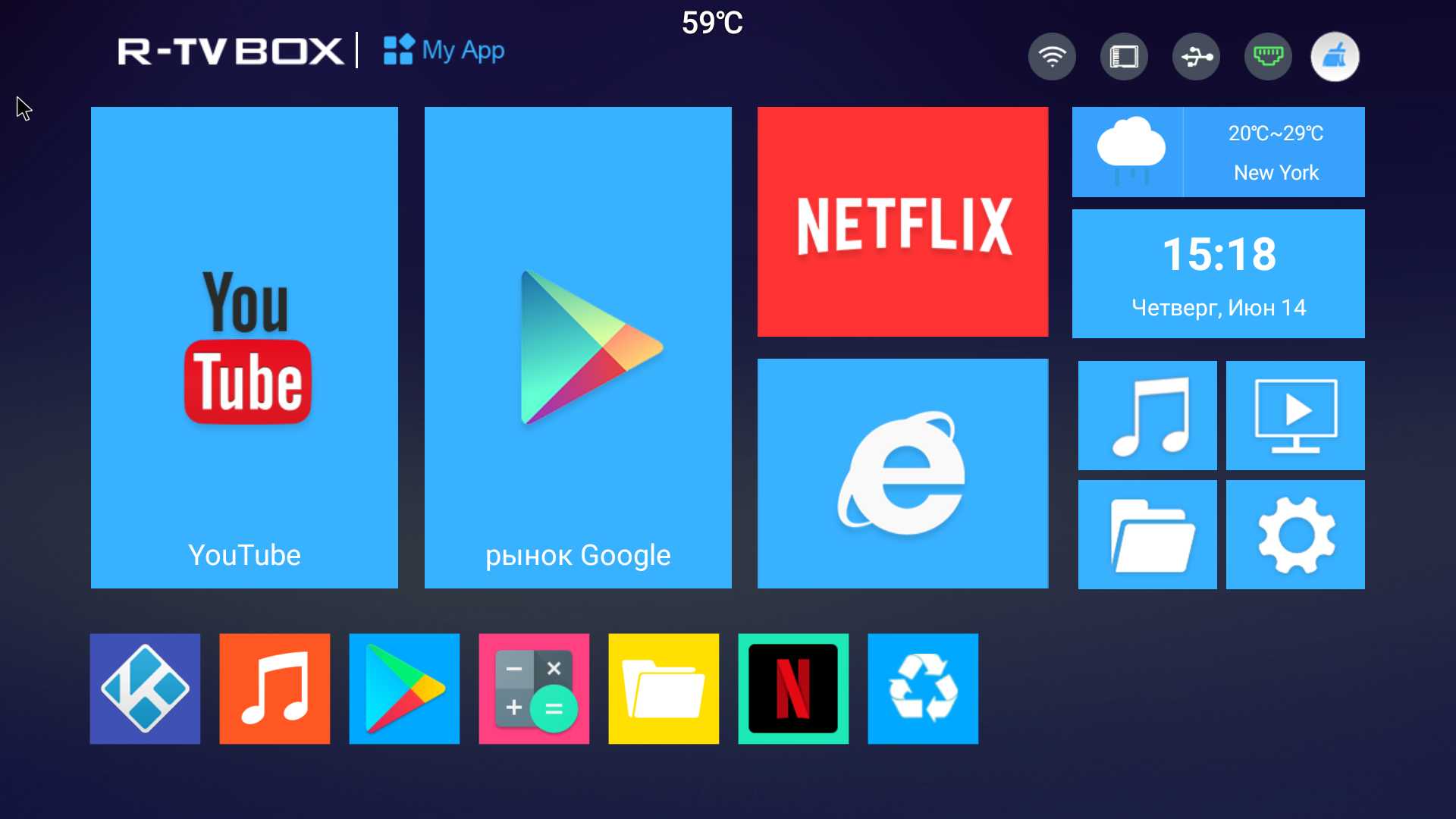

После этого попадаем на рабочий стол бокса. Внешне все просто и лаконично. Однако со своими особенностями – никакие манипуляции с кнопками на пульте не позволяли сделать скриншот, а USB клавиатуры под рукой нет, и пришлось установить Screenshot Touch. Скрины выше сделаны уже с ее помощью, т.е. сначала выяснил, что скрин не сделать, провел первичную настройку, установил программу, вернулся назад, сделал скрины. Но просмотреть их не смог – на борту отсутствовало приложение для просмотра изображений. Установил первое попавшееся – Google Фото. Программы заняли свою часть памяти и дальше, когда будут скрины с памятью, об это следует помнить.
Второй особенностью для меня было отсутствие верхнего и нижнего баров. Чтобы посмотреть, какие приложения свернуты, нужно удержать кнопку «домой» на пульте пару секунд. С левой стороны экрана выезжает лента со свернутыми приложениями. Стрелками на пульте шагаем по приложениям, останавливаемся на нужном и кнопкой ОК активируем его или стрелкой вниз на пульте смещаем его ниже ленты и кнопкой ОК отключаем.



Конку Apps, где можно посмотреть все имеющиеся приложения, сделали меньше, расположили вверху рядом с надписью R-TV BOX и назвали My App.
И последнее относительно лаунчера – перевод на русский язык выполнен без консультации с носителями языка, но абсолютно все понятно.
Имеется строка быстрого доступа.
Пару слов о пульте – пульт понравился. Нажатия четкие, реакция без задержек. Курсор мышки работает на много быстрее, чем в боксах, где пульт ИК (говорю о тех, что мне попадались). Курсор после включения бокса появляется в центре экрана. Если отключить в любом другом месте во время просмотра и вновь активировать, то появится в том месте, где его отключили.

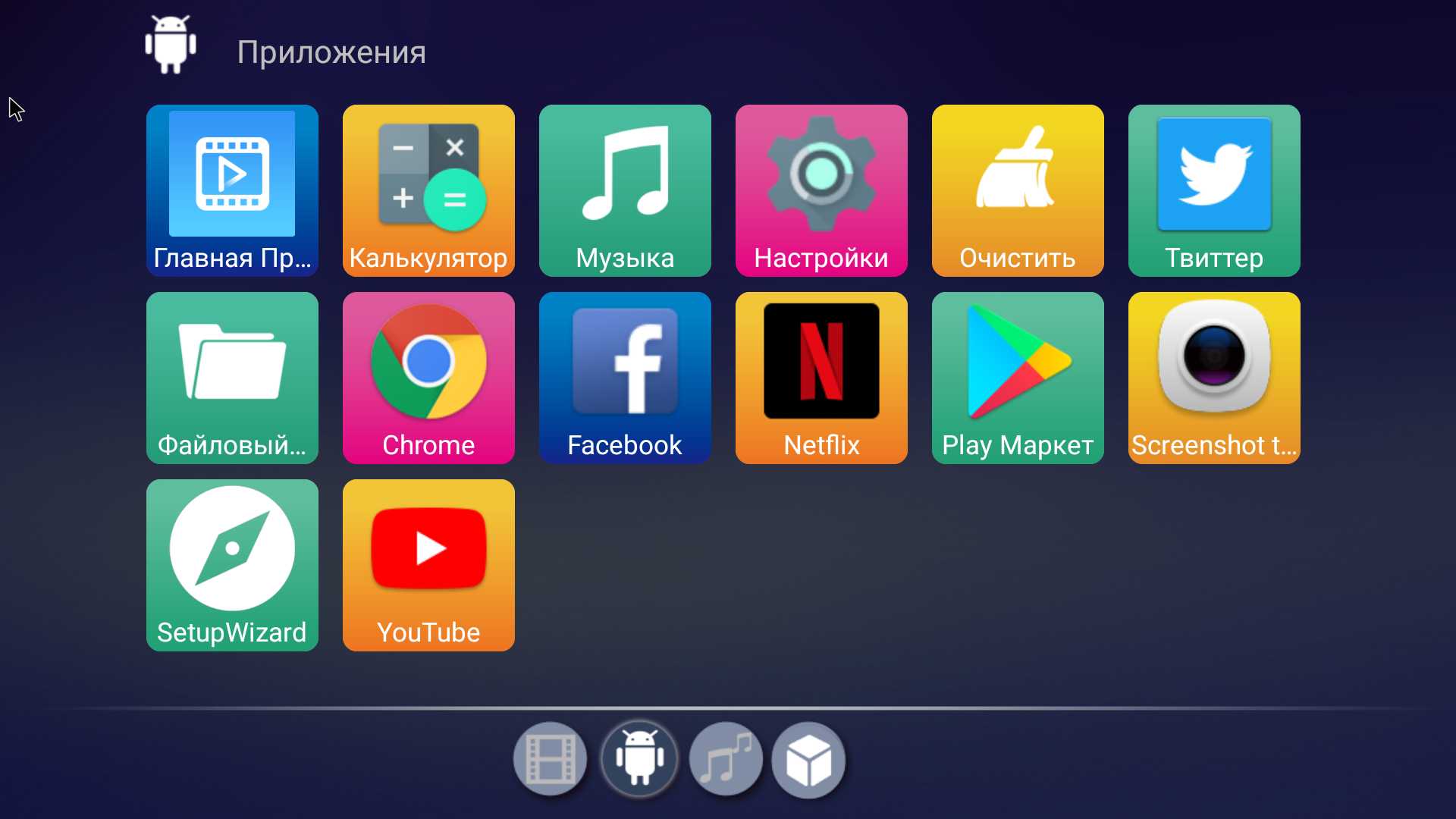

Установленных программ не много тринадцать штук (Screenshot Touch не в счет, его я установил сам). С одной стороны мало, с другой «каждый сам творец своего счастья», установит необходимое и меньше придется удалять.



Первое приложение – это штатный плейер, который в дальнейшем очень хорошо себя проявил. Зачем-то присутствует калькулятор. Традиционно бесполезен Netflix –требует денег и приложений на русском языке хоть отбавляй.
Файловый менеджер обычный и работает хорошо. Браузер Chrome, Play Market, YouTube — без нареканий, зависаний и т.д. и т.п. Есть приложение для очистки. Приложение Setup Wizard позволяет вернуться к первичным настройкам при первом включении бокса.
Отдельной иконки Droid Setting здесь нет и реакцию бокса на нажатие кнопки On/Off на пульте не настроить (но пульт включает и выключает бокс), не нашел СEC и AFR.

Меню настроек появляется с правой стороны экрана. Здесь ничего необычного нет.



В меню настроек звука можно установить/запретить объемный звук и выбрать аудиовыход.



В установках Display можно установить разрешение картинки, подогнать изображение под размер экрана и настроить изображение на свой вкус.



Сделать автоматическую установку разрешения не удается, в ручном же режиме доступен любой из предложенных вариантов.



Пункт «Хранение и сброс» сильно округляет объем свободной памяти, вычитая данные системы и установленных приложений, а так же позволяет сбросить настройки бокса до заводских, если что-то пошло не так.



Самый интересный пункт это «Об устройстве», сообщающий о наименовании модели, операционной системе и дающий доступ к пункту обновления.



Однако гаджет заявил, что на его борту самая актуальная версия ПО.



Пункт More Settings позволяет посмотреть всю туже информацию в более привычном виде.



Следующим установленным приложением (где-то через полчаса – час после включения и ознакомления с боксом) было приложение для мониторинга температуры и его показания меня крепко озадачили.



Ни одного приложения, кроме CPU Temp запущено не было, а температура подскочила под 90 градусов. Были колебания при нажатии кнопок пульта, но в целом под 90. Ничего делать с этим не стал, решил погонять тесты и посмотреть, как ведет себя бокс.
Запустил AIDA 64 и, к моему удивлению, температура стала снижаться, упав к концу просмотра информации до 72 градусов. Кроме того, что уже было в основном известно об устройстве, полезной может быть информация о Root доступе.



Видеотест закончился черным экраном. Тест не прошел до конца, остановился в районе 94% (один раз), 97% (другой раз). Такое встречается на Rockchip RK3328 – видимо, не оптимизирован под Antutu. Температура поднималась периодически во время теста до тех же 90 градусов.



В Bonsai в отдельные моменты достигала почти 100 градусов.



Geekbench 4.1.3. в одиночном и групповом заездах.

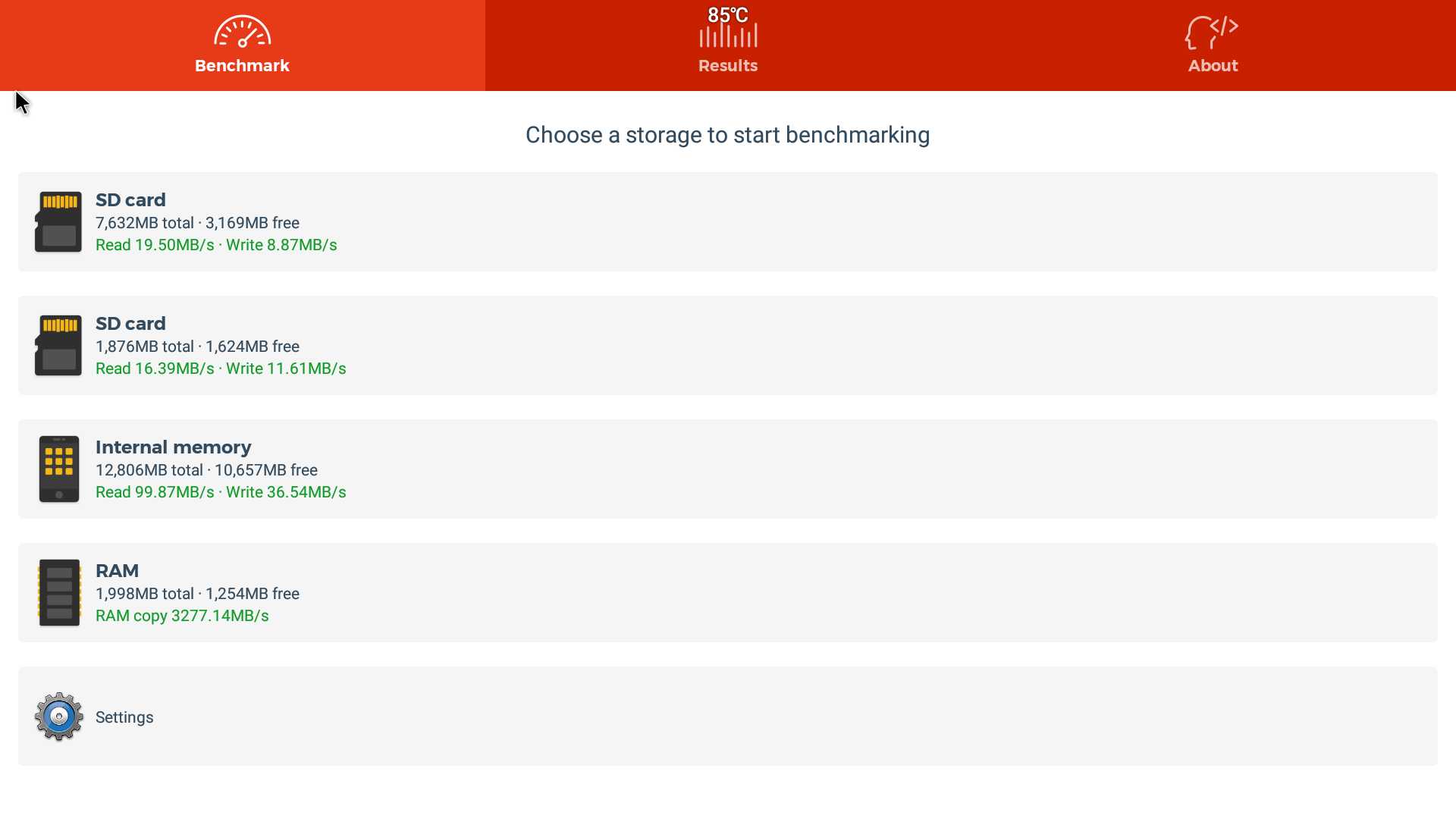

Тест скорости памяти показал хорошие результаты для ОЗУ и флеш. TF и USB-флешка были использованы старенькие, отсюда результат для них не айс.



SkyCastle2



AnTuTu 7.0.9 не пошел.



AnTuTu 3DBench так же не пошел. Бокс с антипатией относится к AnTuTu тестам).

Nenamark 3



Скорость по LAN (100 Мб).



WiFi 2,4 ГГц на расстоянии 1 метр от роутера (красный график).



На расстоянии приблизительно 5 метров через бетонную стену (бирюзовый график).



Роутер у меня только на 2,4 ГГц и проверить работу по 5 ГГц не смог.

Однако тесты тестами и температура температурой, но в обыденной жизни мы смотрим далеко не их. Пользователя интересует, как устройство работает в YouTube, LOL!TV, Kodi, ТоррентТВ, какие ролики в 4К воспроизводит.
Учитывая, что по температуре гаджет далеко не холодный, ожидал не очень хороших результатов.
Однако тут бокс показал себя с положительной стороны.
К YouTube (версия 13.20.54) претензий не возникло вообще – воспроизводит все ролики и с любым разрешением, вплоть до 4К, без малейших задержек и прочих неудобств. Единственное, что на экран выводит только 1080р.



LOL!TV автоматически загружает Ace stream media, работает сразу и без проблем. HD каналы на квадраты не рассыпаются. Время загрузки зависит от источника, но в основном все быстро. Попались несколько неработающих каналов, но не работали они и на другом боксе. Каналы 4К загружались чуть дольше, но не зависали и показывали красивую картинку.


Фото 68, 69, 70,71

На обычных и HD каналах температура была 92-95 градусов, на каналах 4К повышалась до 97, но бокс упорно показывал, а телевизор говорил.

ТоррентТВ ведет себя так же, как и LOL!TV, т.е. работает нормально. Температура по-прежнему на высоте).


LazyIPTV – бокс с легкостью справляется, нареканий нет, каналы загружаются практически сразу же.



Kodi 17.6 работает быстро и корректно. Несколько каналов запускались немного дольше остальных, но опять же все зависит от источника сигнала и отсутствия проблем в пути.



Тестовое видео особо не выбирал, запускал подряд что было.
Утки 720р, 1080р, 2160р – улетели без затруднений
Chimei innolux 4K 30mbps 2160p – отлично
Sony Camp 4K Demo – отлично
Jelyfish-180 mbps-4k-hevc-10 bit – легко, плавно и без подтормаживаний
4K HD.Club Hisense Star Tibet – остановы
4K-LG ULTRA HD Landscape demo – файл без звука, видео воспроизводится отлично.
beauty taiwan 4K – отлично
test_4k_canon_5 – пропуски кадров
TV Ultra HD 4K Demo – отлично.
KONKA Ultra HD 4K Demo – картинка и звук отличные, но есть замирания.

Наблюдал за боксом две недели, работал он без нареканий, не смотря на высокую температуру. Можно было бы оставить и так, но температура может сказаться на ресурсе компонентов. Начал думать над доработкой охлаждения, прикидывать размер и конфигурацию дополнительного радиатора. Разобрал снова бокс и заметил, что вентиляционные металлические перфорированные решетки приклеены на двухсторонний скотч. Но скотчем покрыта вся внутренняя поверхность металлических полосок и отверстия ЗАКЛЕЕНЫ, отверстий НЕТ.



Удалил лишний скотч и решил посмотреть на температуру.



Температура резко снизилась во всех режимах и приложениях в среднем на 20-25 градусов, что очень хороший результат. Тем более, что достигнут этот результат, был крайне простым способом.



В дальнейшей модернизации системы охлаждения смысла не вижу, но потенциал для этого у устройства есть. Попробовал отсоединить штатный радиатор, но приклеен прочно, и я побоялся оторвать его вместе с чипом. Можно наклеить пластину на штатный радиатор, просверлив отверстие для штока кнопки, можно просто между ребер штатного радиатора вставить отрезки алюминиевой полосы – свободное место по высоте есть.
Подводя итог, к минусам отнесу заклеенные со скотчем вентиляционные отверстия (а может это и запланированное устаревание), но теперь мы об этом знаем, отсутствие верхнего и нижнего бара, и стоимость.
В остальном нормальный бокс, для просмотра Youtube и iptv подходит отлично. Не смотря на не самый мощный процессор, гаджет работает шустро, гладко и уверенно. Зависаний ни разу не зафиксировал. Блютуз передает звук в очень хорошем качестве. HD каналы показывает нормально даже по воздуху. В корпусе много места для дальнейшей модернизации системы охлаждения (если удаление скотча покажется недостаточным). Бокс можно расположить за телевизором – пульт 2,4 ГГц штука все-таки удобная. На портах USB после выключения присутствует 5 Вольт.
