4-х портовый USB 3.0 Хаб ORICO DH4-U3 с функцией зарядного устройства

108 читателей · 863 топика · RSS

Цена: $ 29.99

В свое время я расширил функциональность своего десктопа с помощью 2-х портового USB 3.0 PCI-E контроллера. Поддержка USB 3.0 в старой материнской плате — вещь полезная, но наличие только двух портов с обратной стороны компьютера создавало понятное неудобство с их использованием, поэтому было принято вполне логичное решение заказать USB 3.0 Хаб, причем не простой, а с возможностью зарядки устройств высоким током. Это бы решило как проблему доступа к портам, так и сделало бы удобной зарядку всевозможных гаджетов.

Моделей хабов с таким функционалом на рынке много. Почему мой выбор пал именно на ORICO DH4-U3?

Прежде всего, это качество. Периферийные устройства под маркой ORICO довольно известны и при этом с хорошей стороны. То есть было больше шансов не ошибиться с выбором.

Компактные размеры позволяют разместить хаб непосредственно сверху на системном блоке, и он не будет занимать там много места.

Горизонтальное расположение портов, на мой взгляд, удобней вертикального.

Блок питания в комплекте. Не каждый USB-хаб комплектуется БП, даже если у него предусмотрена возможность подключения внешнего питания.

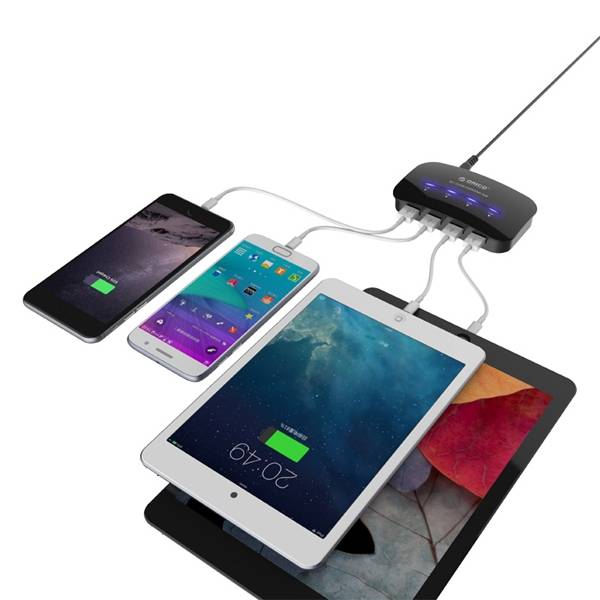

Все 4 порта двухфункциональны. можно использовать как для передачи данных, так и для зарядки устройств в соответствии со спецификацией BC 1.2.

Итак, заказ был сделан. Через три недели хаб оказался у меня в руках, и я смог приступить к его тестированию.

Устройство пришло вот в такой упаковке:

Комплектация:

сам хаб,
кабель USB 3.0 AM-AM длиной 1 м.
блок питания,
шнур к блоку питания с китайской вилкой,
малоинформативная инструкция и буклет.

Длина шнура блока питания – 1.2 м, так что если еще учесть длину подключаемого шнура с вилкой, позволяет подключаться к розеткам, расположенным на довольно большом расстоянии. Диаметр разъема 5.5 мм. На самом БП есть индикатор питания, что бывает не всегда.

Непосредственно сам виновник обзора. Рядом батарейка AA для сравнения. Мой хаб – белого цвета, есть исполнение в черном цвете.

Нижняя сторона. Цельный пластик без решеток для вентиляции. Места крепления болтов скрыты поролоновыми ножками.

Размер хаба – 10.5x7.5 см. Порты почему-то желтого, а не синего цвета, который обычно принят по стандарту для USB 3.0

Обратная сторона. Здесь только разъем питания и порт для подключения к компьютеру. Кнопки выключения нет, а она бы конечно не помешала.

«Кишки» хаба. Видно, что схема собрана на контроллере VIA VL811. Сборка платы довольно качественная.

Что касается тестирования, то его я проводил по трем основным для меня моментам — как устройство работает как USB-хаб, как проявляет себя как зарядное устройство, и наконец, как оно вписывается в рабочее пространство.

Первый тест – проверка скорости на USB 3.0

Этот тест основной, так как он определяет, выполняет ли хаб свое основное назначение. Для тестирования использовался вот такая no-name док-станция с установленным HDD Hitachi Deskstar 80Gb SATA-II:

Данный тест был особенно для меня критичен, потому что док-станция вела себя капризно. С комплектным кабелем она вообще не работали (ни напрямую, ни через другой хаб USB 3.0, который я взял ранее), а с другим, высококачественным кабелем работала только тогда, когда кабель был подключен непосредственно к разъему контроллера USB 3.0.

Тест скорости при подключении док-станции к разъему контроллера:

Как видите, чтение не стабильно, много провалов на высокой скорости. Причину этого я видел в пониженном напряжении на USB (судя по тестеру, оно падало после подключения внешних USB-устройств ниже 5V), но так как у меня под рукой не было более мощного блока питания, я решил попробовать обойти эту проблему с помощью хаба со внешним питанием, и действительно, все получилось.

Тест скорости на качественном кабеле через хаб (напоминаю, что на другом хабе вообще не работало).

Тест скорости на комплектном кабеле док-станции. Тоже все работает, хотя провалов больше – сказывается качество кабеля.

Второй тест. Зарядка устройств.

К сожалению, у меня нет устройств, которые поддерживают быструю зарядку, равно как и зарядного кабеля который бы поддерживал максимально заявленный ток в 2.4А. Поэтому я сделал более упрощенный тест замерив ток заряда на одном порту при одновременно подключенных 4-х устройствах с несколько меньшим зарядным током:

Как видите, просадки тока не происходит. Можно одновременно заряжать несколько устройств с высоким энергопотреблением.

Здесь так же следует отметить, что зарядка большим током возможна только если хаб не подключен к компьютеру. Это сделано из соображений безопасности, ведь все USB-порты также предназначены для передачи данных, а значит — входят в общую энергосеть с компьютером. В случае наличия подключения по USB-интерфейсу с компьютером, максимальный зарядный ток — 1.5A.

Третий тест. Эргономика.

Системный блок у меня стоит в специальной секции стола. По высоте пространство ограничено столешницей, а по ширине – системным блоком. Размер хаба позволяет удобно разместить его непосредственно на системном блоке, а благодаря горизонтальному расположение разъемов свободное пространство сверху не критично.

Обратите внимание на то, что индикаторы горят только тогда, когда устройство подключено в режиме передачи данных. В этом режиме они горят постоянно. Индикации обмена данными нет. В режиме зарядки индикации нет, что конечно несколько не удобно.

Итоги

На основании результатов тестирования хаб ORICO DH4-U3 занял свое место на моем десктопе, а ранее приобретенный хаб отправился к моему товарищу, у которого он, кстати, сейчас прекрасно работает. Он доволен, и я доволен, так как решил проблему совместимости своих устройств. Конечно, идеальных устройств не бывает. Индикация работы в режиме зарядки и наличие кнопки выключения конечно бы не помешали, но их отсутствие – не критично.
