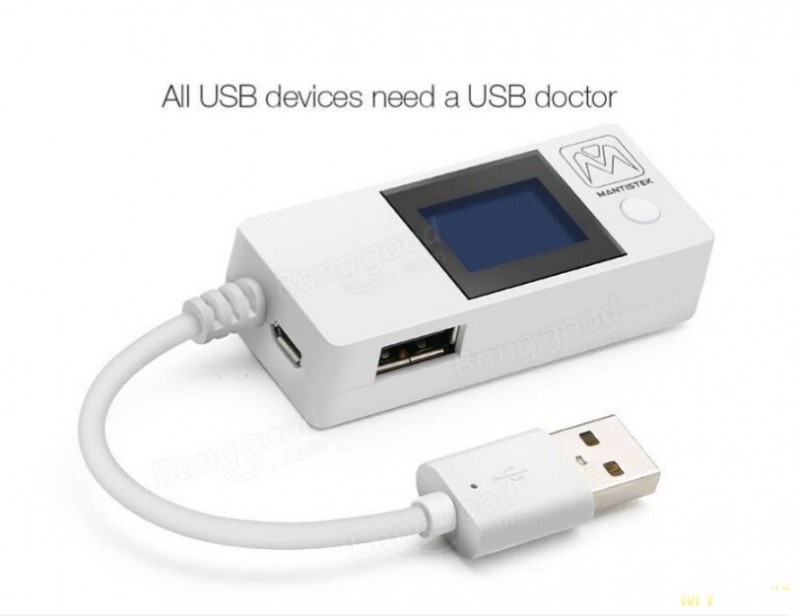

USB doctor. Обзор тестера MantisTek cw3002d.

108 читателей · 863 топика · RSS

Цена: $6.99

Довольно продолжительное время использую всем известный «белый доктор» KCX-017. Вот выпала возможность протестировать более «продвинутый» тестер.

Об этом дальше…

Параметры

Входное напряжение: 4-15v
Входной ток: 0-3.5a
Погрешность измерения напряжения: при 4- 15v, ± 1%
Погрешность измерения тока: при 50 ~ 3500mA, ± 1%
Максимальное значение ёмкости: 99999
Количество ячеек памяти: 9

Описание. Переводил гугл

1. когда дисплей закрыт, нажмите на кнопку, чтобы открыть display.then нажмите кнопку поворачивается, чтобы просмотреть данные в каждой группе, нажмите one Время, на экране появится следующая группа данных, группа цифровых флэш 5 секунд, по истечении 5 секунд без какой-либо операции, экран вернется, чтобы показать текущие данные о группе.дважды нажмите на кнопку, чтобы перейти к следующей группе записи данных мощности; кнопку (около 2-3 секунд), проведение, текущие данные будут удалены;
2. 5 минут без каких-либо операции, дисплей с подсветкой автоматически отключается.
3. когда напряжение превышает чем 13v или ниже, чем 4.6 В, данные отображения напряжения мигает (частота 1 Гц), зуммер звуковой сигнализации (D-, каждые 5 секунд); когда напряжение выше 15В, USB порт будет выключен автоматически, чтобы защитить устройство, и зуммер тревоги (звук: «d — d — d», повторяется каждые 5 секунд).
4. когда выходной ток превышает 3.1a, электрический ток данные будут мигать (частота 1 Гц), зуммер тревоги (D-, каждые 5 секунд); когда выходной ток превышает 3.5A, USB порт будет выключен автоматически, чтобы защитить устройство, и зуммер тревоги (звук: «d — d — d», повторяется каждые 5 секунд)
5. над напряжением (более 15В) или перегрузки по току (более 3.5A) отключить выход, чтобы предотвратить повреждение дважды нагрузочное устройство без мониторинга, то этот пункт должны быть закрыты (это означает просто вынуть из власти), а затем использовать еще раз.

Упаковка

Продукт лежит в небольшой коробке из переработанного картона.
В коробке также есть бумажная инструкция.

Корпус

Корпус изготовленный из белого матового пластика (немного темнее чем kcx-017).
Габариты почти такие же как в kcx-017. Разве что сабж в длину немного больше.
Размер: 6.4х2.7х1.5 см.

Кабель длиной 10 см. Толщина обычная.

Рассмотрим корпус подробнее.
На фронтальной части расположен ЖК экран с диагональю 24 мм (фон синий, символы белые)
Там же есть единственная кнопка. Она находится с правой стороны от экрана. Нажатие довольно тугое.

На тыльной стороне изображены спецификации устройства.

Возле шнура разместился micro USB вход. Он используется для тестирования кабелей.

Ну и основное отличие этого тестера от kcx-017, наличие двух USB выходов, вместо одного.
Первый USB выход расположен с правой стороны, второй с левой.

Управление

Что же показывает экран.
1: Сила тока
2: Напряжение
3: Сколько ампер пропустил через себя тестер. Таким образом можно замерять реальную ёмкость батареи (телефона, планшета, повербанка, и.т.д). Точность будет довольно высокая. Ну естественно не 100%.
4: Номер ячейки памяти. Всего их девять штук.
5: Кнопка.

Что бы переключить ячейку на следующую, нужно дважды нажать на кнопку.
Для обнуления памяти ячейки, нужно зажать кнопку.

Разбор

Люфты и скрипы отсутствуют. Корпус состоит из двух половинок. Которые состыковываются не на защелках (как это обычно бывает) а на 4-х стержнях. Разбирается и собирается корпус очень легко.

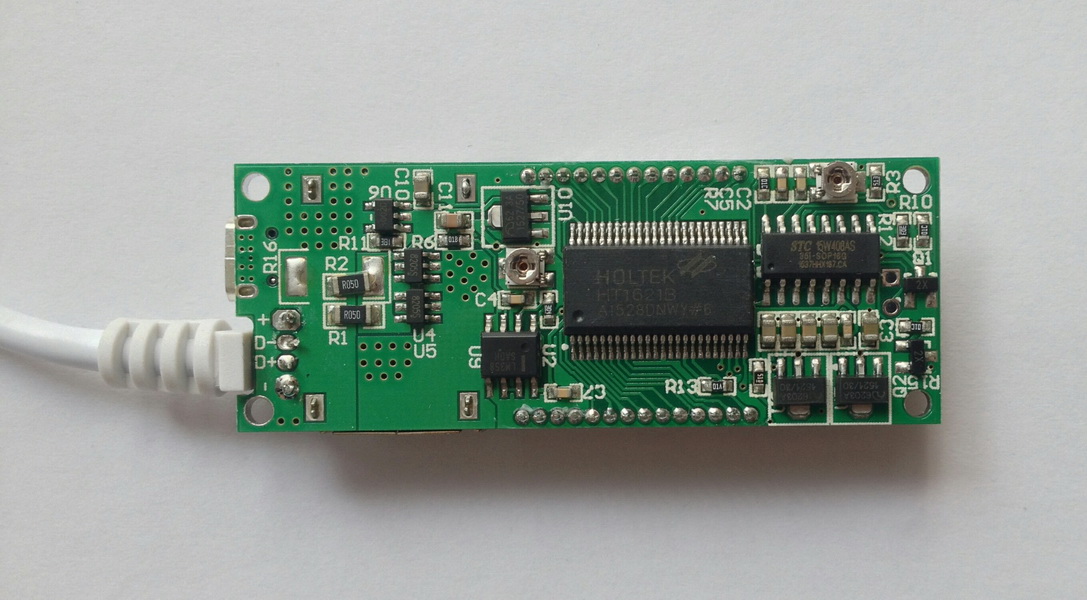

Внутри всё аккуратно, в том числе и пайка. К качеству претензий нет.

Чуть ниже можете увидеть фото.

Тестирование.

К сожалению у меня в наличии есть только одна нагрузка на 2 Ампера.

Сабж без нагрузки (фото выше, где «управление»)

Нагрузка 2 А. Первый и второй USB выдают аналогичный результат.
