Digital Terrestrial HDMI 1080P DVB-T/T2 TV Box VGA AV CVBS Tuner Receiver With Remote Control

Цена: $27.81

Перейти в магазин

Не смотря на то, что в настоящее время цифровое телевидение давно перестало быть диковинкой, далеко не у всех есть телевизор с цифровым тюнером. Я хочу рассказать вам о довольно удачном, на мой взгляд, устройстве, позволяющее не только организовать просмотр цифрового телевидения на старом телевизоре или VGA-мониторе, но так же записывать телепрограммы и просматривать фильмы и фотографии на USB-носителе.

Характеристики тюнера-медиаплеера с сайта магазина:

RF антенный вход: IEC-TYPE, IEC169-2, female
Диапазон частот: 174MHz-230MHz (VHF), The -862MHz 470MHz band (UHF)
Уровень сигнала: -15~-70dBm
Видео декодер: MPEG-2 MP @ HL, MPEG-4 SP, DIVX13.11, 4.X, 6.X, FLV format, H.264 MP @ HL, VC-1,RM and RMVB
Аудио декодер: MPEG-1, MPEG-2 (layer I / II), MP3, AC-3 ,E-AC-3 (optional), AAC-LC, HE-AAC5.1
Формат изображения: 4: 3LB / 16: 9 WS / Auto / 4: 3 Full / 4: 3 PS
Вывод видео: CVBS, VGA, HDMI
Модуляция: QPSK, 16QAM, 64QAM, 256QAM
Интерфейс:
— тюнер: Antenna INPUT x 1
— данные: USB socket
— HDMI: HDMI OUTPUT x 1
— RCA: V / L / R x 1
— VGA: VGA output x 1

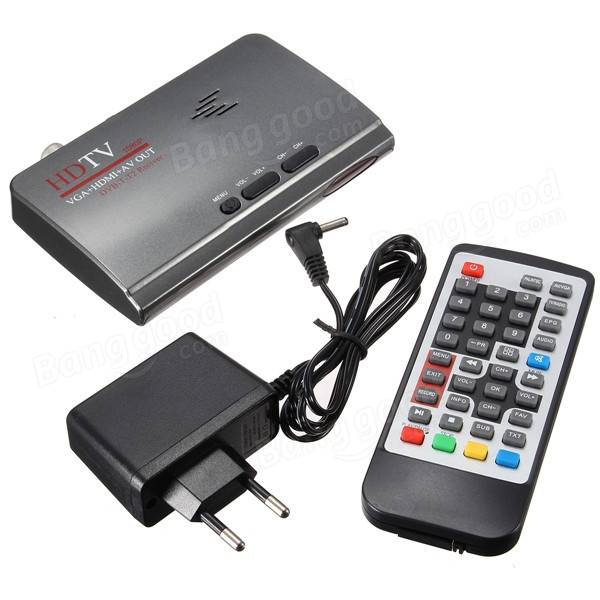

Формат поставки – OEM. Комплектность спартанская:
  • тюнер,
  • блок питания c EU-вилкой,
  • пульт.



Тюнер довольно миниатюрен. Габаритные размеры – 12.1 x 7.5 x 2 см. Сверху расположены кнопки управления, дублирующие основные функции пульта — меню, переключение каналов и управления громкостью (они же выполняют навигационные функции в режиме меню).



Спереди – только окошко для индикатора питания.



Разъем RCA находится справа.



Сзади – разъемы VGA, HDMI, USB, питания и антенный вход.



Снизу есть пазы для вертикального крепления на подставку:



Разобрать тюнер не составляет труда, достаточно отклеить ножки и выкрутить крепежные винты. Внутри находится вот такая плата. Качество пайки нормальное, но маркировка управляющей микросхемы затерта. Причина этого так и осталась тайной китайского сборщика – возможно, это такая защита от копирования, а может просто банальное скрытие контрафакта.



Блок питания 5V / 1A с европейской вилкой. Длина шнура — 1 м. В принципе, нормально, но лучше конечно если бы он был длиннее – метра 1.5-2.



Пульт миниатюрный. Размеры: 12.2 x 5 x 1 см. Питается от одной литиевой батарейки LR2032 (такие используются в материнских платах компьютеров).



Кнопки доходчиво подписаны и не перегружены функционалом.



Тестирование


Тестирования тюнера проводилось на комплекте, который бы я назвал «собери телевизор из подручных средств». Это был 22-дюймовый TFT монитор с VGA-входом, колонки с RCA-входом и самая простая антенна типа «рога».



Прежде всего, естественно, нужно было настроить тюнер. Сделал я это самым простым методом – через автопоиск каналов. На мое удивление, даже на такую простую антенну было поймано 22 канала. Перед поиском можно было выбрать региональные настройки, но список стран не полный, хотя Россия есть.





Вот и все. Можно приступать к просмотру телепрограмм.

Для более тонкой настройки следует обратиться к другим разделам меню.

Отредактировать список обнаруженных программы вы можете в разделе «Program»



В разделе «Picture» вы можете изменить настройки отображения видео.



В разделе «Time» — настроить временную зону, время засыпания или включения / выключения.



В разделе «Option» находятся языковые параметры. Этот раздел в принципе не интересен, так как в тюнере нет поддержки русского языка.



В разделе «System» вы можете установить пароль, сбросить настройки или обновить прошивку тюнера. Последнее вряд ли имеет смысл, так как никакой информации о совместимых устройствах нет.



И наконец, раздел «USB». Здесь вы можете настроить отображение видео и фотографий, а также запись телепрограмм (PVR). Запись телепрограмм осуществляется в формате MTS.



Непосредственно работа с USB-носителем (флешкой или кардридером) осуществляется через пункт «Multimedia». Тут нужно выбрать, какой тип данных отображать, а затем расположение данных (файл или папку) с помощью встроенного браузера.



Чтобы у вас сложилось более цельное впечатление о работе тюнера, я скомпоновал небольшую видео-демонстрацию его работы.

Здесь вы можете увидеть:

  • переключение каналов,
  • просмотр программы передач канала,
  • изменение разрешения экран(поддерживается 480p, 720p, 1080p),
  • запись передач и просмотр сохраненных программ,
  • просмотр видео, фотографий и прослушивание музыки с USB — носителя.



В процессе работы тюнера наблюдается небольшой нагрев, но на его работоспособности это никак не сказывается. Все работает стабильно. В случае чего теплоотвод можно улучшить, подключив к разъему USB вентилятор или закрепив радиатор на основной микросхеме.

Выводы:


Данное устройство за относительно небольшую цену позволяет не только адаптировать телевизор с аналоговым тюнером к цифровому телевидению, но также расширит его возможности функцией медиаплеера, а наличие VGA-интерфейса позволяет собрать телевизор-медиацентр из компьютерного монитора, колонок и простой антенны. Отсутствие русского языка в меню конечно несколько дискомфортно, но интерфейс настолько прост и интуитивен, что это не должно создать проблему.
