Всем Здравствуйте.
Сегодня у меня на обзоре внешний усилитель для наушников, XuanZu XZ-U608

Давайте с самого начала посмотрим на спецификации.

Модель: XZ-U608
Выходная мощность:> = 800 МВт (32 Ом)
Подходящий импеданс наушников: 16-300 Ом
Общее гармоническое искажение: <0.005%
Частотный диапазон: 10-30 кГц
Встроенный литий-полимерный аккумулятор Емкость: 11.4Wh (3.7 В/3000 мАч)
Время жизни:> 10 часов (обычно: 10-13 часов)
Зарядка Интерфейс: микро USB 5 В

В комплект входит:
1 x xuanzu XZ-U608 усилитель для наушников
2 x O42mm резиновое кольцо
1 x USB кабель для зарядки

Переходим к обзору.
">


Для чего предназначено такое устройство. В первую очередь для того чтобы раскачать высокоомные наушники. А также внешний усилитель может немного изменить характер звучания наушников, и улучшить звук.

О производителе XuanZu я не смог найти подробную информацию. Впервые о нем узнал когда выбирал продукт для обзора.
Скорее всего XuanZu совсем недавно появился на рынке аудио техники.



Распаковка

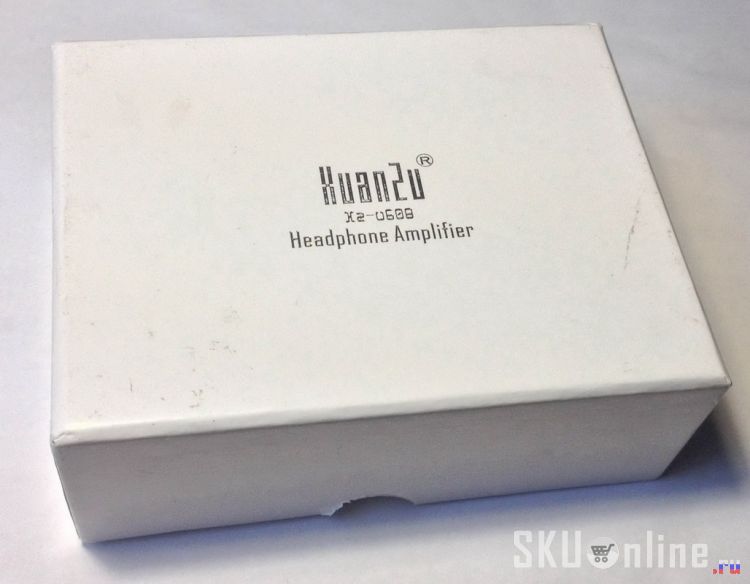

Коробка изготовлена из плотного глянцевого картона, белого цвета.
Размер: 132х102х47 мм
На верхней части упаковки присутствует золотистая надпись «XuanZu u608 Headphone Amplifier». Больше никаких надписей нет, ни сбоку, ни снизу.



Переходим к осмотру комплектации

USB кабель. Длина шнурка 26 см.



Два резиновых кольца.
Резина довольно прочная. Выглядит качественно, и долговечно.
Внешняя поверхность матовая, шершавая. Внутри она более плотная, и глянцевая.
Ширина: 12 мм
Толщина: 2.5 мм
Диаметр кольца: 72 мм

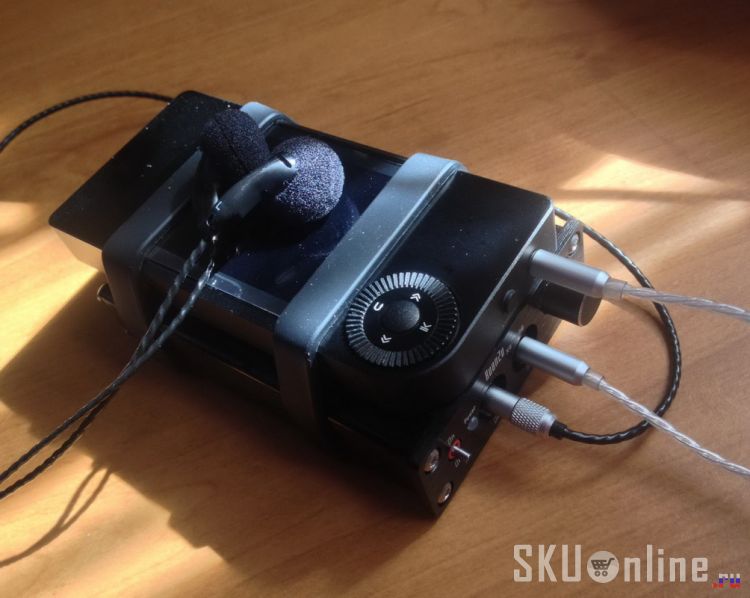

Такие кольца предназначены для того чтобы «связать» между собой плеер и усилитель.
Натягивается хорошо, сидит также. Если плеер довольно толстый, придется приложить усилия, чтобы сделать «бутерброд».




Резиновая подушка.
Размер 122х66 мм
Две стороны подушки липкие. С обеих сторон наклеена защитная пленка.
Такая подушка (прослойка) предназначена для того чтобы более надежно соединить плеер с внешним усилителем. Плеер не будет «гулять» и сползать вниз.
Считаю этот аксессуар полезным. Но сам им практически не пользуюсь. Во-первых, большую часть времени слушаю плеер без внешнего усилителя. Во-вторых, он и так сидит отлично, не сдвигается в сторону или вниз.
Ношу плеер в довольно толстом чехле. Он увеличивает силу трения. К тому же достаточная толщина, более сильно натягивает кольца.
Если использовать плеер без чехла, желательно все же подложить подушку.

В поролоновой нише разместился герой обзора.




Внешний вид

Размер устройства: 96х65х20 мм

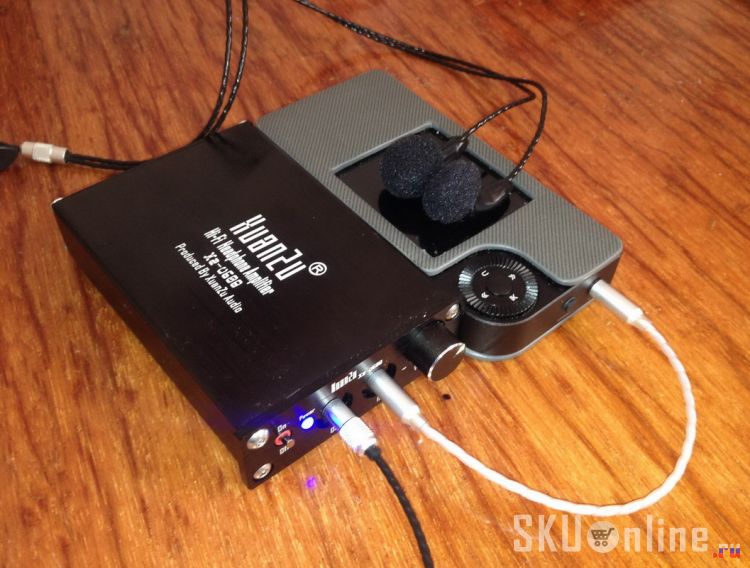

Как видим габариты сабжа отлично подойдут для дуэта с Fiio X3.
Мой Shanling M2 уже и длиннее.

Продукт целиком изготовлен из алюминия, черного цвета, с шлифованной текстурой.

На верхней части, указан бренд, и название модели.

На днище разместились четыре анти-скользящих резиновых лапки.
Диаметр: лапки 9 мм.
Высота: 2 мм.



Фронтальная сторона

1: 4-ре винта
2: Один из которых заклеен пломбой.
3: Тумблер включения питания. Размер маленький. Но пользоваться удобно. Так как это не кнопка, нет вероятности случайного включения (или отключения).
4: Диод. При включённом питании, горит ярким голубым цветом
5: Аудио выход
6: Аудио вход
5: Поворотный регулятор громкости, с серебристой фаской. Диаметр 12,5 мм.



Регулятор имеет 40 шагов громкости. Шаги небольшие, но хорошо информативны.

Тыльная сторона

1: Винты
2: Диод. Горит красным цветов во время зарядки. Когда устройство заряжено на 100%, диод гаснет.
3: micro USB порт, для подключения к электросети

Разборка

И так, приступаем к разборке.

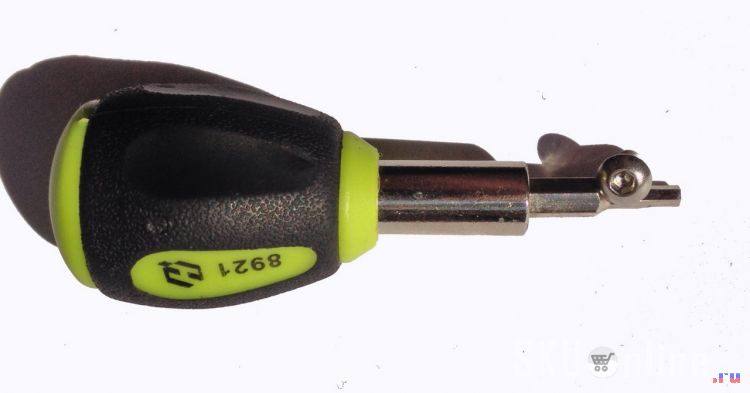

Нам понадобится всего лишь одна отвертка, H-2.



1: Отвинчиваем винты на тыльной части корпуса, и снимаем панель.
2: Тоже самое делаем с винтами на фронтальной части. Один из винтиков закрыт гарантийной пломбой. Она срывается легко, без остатков клея.
3: Плата лежит в пазу. Выталкиваем ее из корпуса.






Все. Наш усилок разобран.

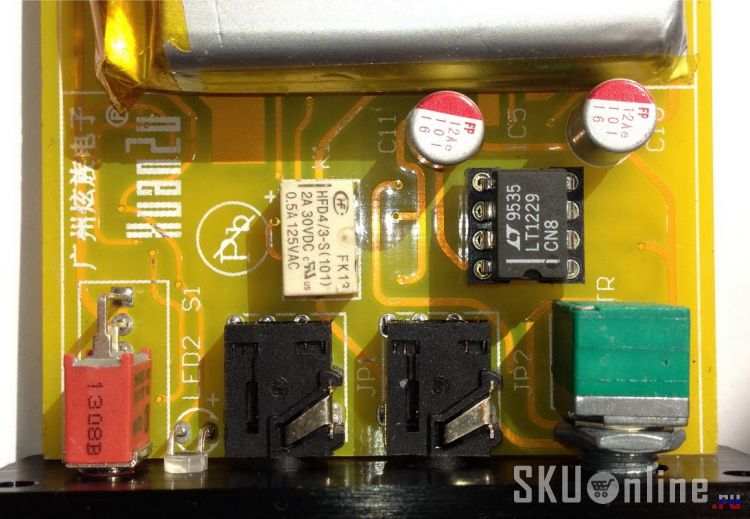

Качество пайки нареканий не вызывает.








Как можно заметить — установлен операционный усилитель Linear Technology LT1229CN8

Спецификации

Тип ОУ: Current Feedback
Количество усилителей: 2
Полоса частот: 100 МГц
Slew Rate: 700 В/мкс
Диапазон напряжения питания: ± 2 В… ± 15 В
Amplifier Case Style: DIP
Количество выводов: 8
SVHC: No SVHC (15-Dec-2010)
Тип корпуса: DIP
Тип усилителя: Operational
Семейство: 1129
Gain Bandwidth: 100 МГц
Input Offset Voltage Max: 15 мВ
Рабочий диапазон температур: 0°C… +70°C
Напряжение питания номинальное: 18 В
Способ монтажа: Through Hole

Data Sheet

Автономность

Заряжал усилитель с помощью комплектного кабеля. От нуля до 100% зарядился за 4-ре с половиной часа (может меньше. Просто проглядеть момент завершения зарядки).

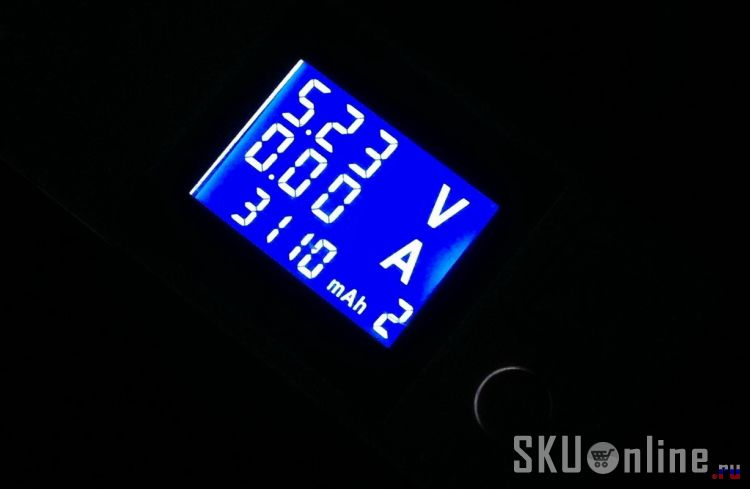

Через тестер прошло 3110 мАч.



При тестировании автономности использовались наушники DIY PK1. Выставил громкость усилителя на 50%.
Включил плеер и усилитель в 13:00. Прошло восемь часов, вспомнил что скоро на плеере сядет батарея. Подключил Shanling к зарядке, тест не останавливал. Ровно в час ночи, усилитель отключился. И того, проработал 12 часов без остановки.



Звук

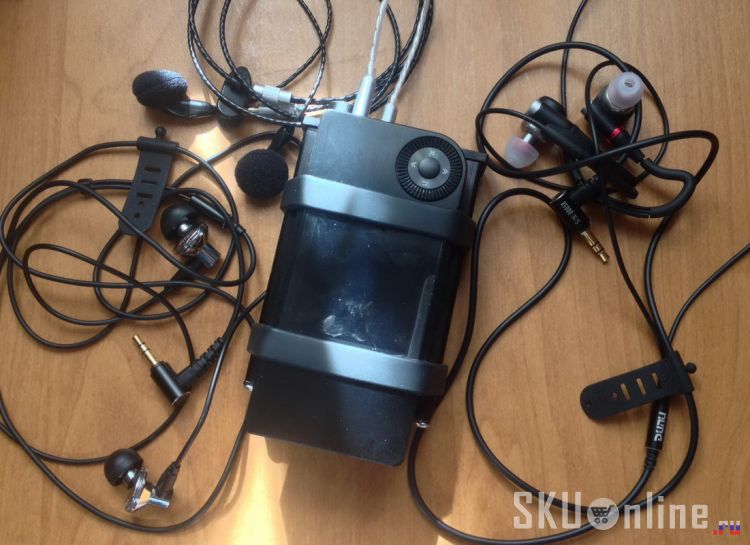

Для тестирования использовались

Плеер Shanling M2

Наушники
Dunu DN-2002 (10 Om)
Dunu Titan 3 (16 Om)
DIY PK1 (150 Om)

AUX кабель 15 см

Музыкальный материал, разный.





Тест звучания (субъективный)

Усилитель придает звучанию свой характер. Звук получается немного темней. Также заметно улучшение НЧ, по количеству и качеству. Басы более тугие, играют с напором, и хорошей отдачей. На СЧ и ВЧ отличия также есть, но они очень незначительные.
DIY PK1: Единственные наушники (из тестовой тройки) в которых звучание не очень понравилось. К НЧ и ВЧ претензий нет. Но середина получилась какой-то ватной. Не хватает прозрачности.
Dunu Titan 3: Наибольшую разницу звучания заметил именно в этой модели наушников. Наушники Titan 3 играют очень ярко с плеером Shanling M2. Блюз, джаз, инструментальная музыка — то что надо. Но метал, рок, и электронику уже не послушать. С внешним усилителем ушки получаются довольно универсальными. Музыка играет намного драйвовей. Приподнимаются басы, и верхняя середина не так пилит. Впечатление — как будто подключил другие наушники.
Dunu DN-2002: Улучшения в звуке также есть, но они не так ощущаются как в Titan 3. Приподняты НЧ, и немного понижены СЧ.
Вроде все.

Тест усиления (субъективный)

Композиция Oh Pretty Woman
Громкость усилителя 100%
Наушники DIY PK1 (вкладыши 150 Ом)
Выставил комфортный для слуха уровень громкости в позициях (напомню, в плеере максимум 120 п)

Без внешнего усилка

Режим встроенного усилителя Low: 70 п
Режим встроенного усилителя High: 60 п

С внешним усилком

Режим встроенного усилителя Low: 39 п
Режим встроенного усилителя High: 52 п

То же самый тест на наушниках Dunu Titan 3 (вакуумные 16 Ом)

Без внешнего усилка

Режим встроенного усилителя Low: 45 п
Режим встроенного усилителя High: 35 п

С внешним усилком

Режим встроенного усилителя Low: 29 п
Режим встроенного усилителя High: 22 п

При прослушивании, на усилителе я выставляю громкость 20 уровней, а на плеере 30-60 уровней (зависит от композиции и наушников).
Если подключить усилитель к линейному выходу плеера, то уже на третей позиции регулировки громкости (из сорока) звучит очень громко. А на четвертой позиции, слушать почти невозможно. Так что надо быть осторожным, и не давать устройство играть детям, и тем кто просто в нем плохо разбирается.



Достоинства и недостатки

Достоинства

— Доступная стоимость
— Автономность
— Улучшает качество звучания плеера (не на всех наушниках)

Недостатки

— Нет индикатора уровня заряда


Заключение

Если к сабжу подключить слишком темные наушники (Dunu Titan 5, Brainvawz M2), не исключаю что качество звука может пострадает.
XuanZu XZ-U608 лучше всего раскрывается с ярким источником и наушниками.
Насчет полезности данного устройства — каждый решает сам, по своим потребностям.
Мои ожидания он полностью оправдал. Я хотел исправить какие-то недостатки в звучании Shanling + Titan 3, я это сделал.

Всем спасибо.
