Цена: 26.50
В поисках более мощной модели я остановился на 180W копии оригинального инструмента. Она предлагается в различных вариантах комплектации, но при наличии набора съёмных насадок от маломощной модели имело смысл брать самый простой и дешёвый — дремель, пара абразивных шарошек, две запасные графитовые щётки и ключ-отвёртка для их замены. Существует ещё более дешёвый аналог такого комплекта (стоимостью всего 19$), но его покупка оправдана только при наличии трансформатора на 110В:)
Посылка дошла примерно за три недели.
![](http://www.isok.ru/img/full/3c4efdee4744642675939cc629db5c3b.jpg)
Коробка с инструментом была обмотана пенополиэтиленом для защиты от ударов, но всё равно пострадала в неравном бою с работниками почты.
![](http://www.isok.ru/img/full/b73c3e13a088018d853117cb2ae685bf.jpg)
Вид сверху.
![](http://www.isok.ru/img/full/ca28e5955785f6a0c92dfb783e47dc69.jpg)
Вид снизу.
![](http://www.isok.ru/img/full/1db8e6f58d0a5821cb7e1ccd253da1db.jpg)
Вид сбоку

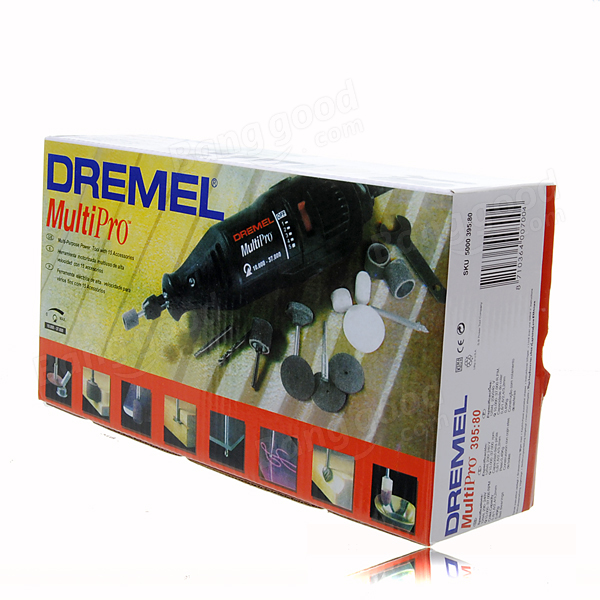

![](http://www.isok.ru/img/full/a8b32937ae24458b9363602aeb340537.jpg)
Вид с оставшейся стороны.
Коробка, видимо, от более фаршированного комплекта — в данный книжка «100 применений» и 15 насадок не входят. А ещё на ней нарисованы различные варианты столиков и заявлена мощность двигателя 130W.
Открываем коробку и вытягиваем на стол её содержимое.
![](http://www.isok.ru/img/full/75a724246ad69ce6fdd8dd1930f2c279.jpg)
Дремель в полиэтиленовом пакете, набор аксессуаров из 5 штук© и инструкция по применению на 4 страницах А5.
![](http://www.isok.ru/img/full/a2072d78c2e36774f4d324e5f4dc8536.jpg)
Уберём лишний полиэтилен.
![](http://www.isok.ru/img/full/dee9e10dc896762ac40b6efebda6c222.jpg)
Инструкция, вид спереди.
![](http://www.isok.ru/img/full/3b5e42ffcdaf8280c65fc92e92f3ecc0.jpg)
Она же, вид с оборота.
Тут указывается диапазон скоростей вращения 10000 — 37000 оборотов в минуту и запрещается использовать шлифовальные круги диаметром больше 20 мм во избежание их разрыва.
![](http://www.isok.ru/img/full/8f8000d35d3bd13c57a6e5e81a53aa79.jpg)
Дремель крупным планом рядом со своим предшественником.
![](http://www.isok.ru/img/full/a0b5b45835367f9f2640bc323b8476e3.jpg)
Вскроем корпус. В отличие от 18W изделия тут стоит нормальный обслуживаемый коллекторный электродвигатель, а вал установлен на закрытые шарикоподшипники, снабжённые смазкой на весь срок службы.
![](http://www.isok.ru/img/full/5eebe3386f4d56c1b22e5fbc239e9b6f.jpg)
Вместо плавной регулировки скорости вращения использован 5-ступенчатый переключатель, а на корпусе инструмента заявлена мощность в 180W.
![](http://www.isok.ru/img/full/a8b32937ae24458b9363602aeb340537.jpg)
В качестве бонуса к инструменту прилагается универсальный дорожный адаптер для силовых вилок.
![](http://www.isok.ru/img/full/38a87b726683927a0819a03e047a2d88.jpg)
Не понимаю, зачем он тут нужен, но пусть будет. После допайки заземления.
![](http://www.isok.ru/img/full/4e41b3f0ec02ea48d6eea1a328cc3e34.jpg)
Биений патрона не замечено, цанги и насадки от младшей модели прекрасно подходят.
![](http://www.isok.ru/img/full/c3a1b8d86a15da4089a4b8b61a1337c0.jpg)
По бокам корпуса расположена пара винтовых крышек, под которым располагаются щётки коллектора электродвигателя.
![](http://www.isok.ru/img/full/6a87a2c0ce21703382a5ba650730aa50.jpg)
Они извлекаются входящим в комлект ключом.
![](http://www.isok.ru/img/full/56c4ea6d375920ec65c1a17ac4a8841b.jpg)
Аксессуары крупным планом.
![](http://www.isok.ru/img/full/4cb61b7856f50c31468d5df8dccd472d.jpg)
Ещё крупнее.
![](http://www.isok.ru/img/full/ded99ff4bc7f3c4bdfbae949170c66c1.jpg)
![](http://www.isok.ru/img/full/4c70acdf954b90d9622bf56048adc13c.jpg)
![](http://www.isok.ru/img/full/4db1cdb404bb664df41754f2b1c04867.jpg)
А теперь перейдём непосредственно к испытаниям. В качестве подопытного объекта используем компьютерный корпус.
![](http://www.isok.ru/img/full/2a11b4785af6ed728db31577897471ba.jpg)
Цилиндрической насадкой срежем головки заклёпок и получим набор несвязанным между собой деталей.
![](http://www.isok.ru/img/full/ecd561f5f1f20e3976453e7376b44243.jpg)
Обрезаем внешюю раму и подплатник…
![](http://www.isok.ru/img/full/690bc3e5b705f3883f0ca6e8e6a60682.jpg)
… и накрываем это обрезанной верхней крышкой.
![](http://www.isok.ru/img/full/ff38e011cf3bb8f4ed41e85463cf1c2f.jpg)
Предварительная сборка с использованием массогабаритных макетов внутренних модулей:
![](http://www.isok.ru/img/full/9356a7f078f2b6ad4433706c8f132ebf.jpg)
Разбираем обратно, вырезаем переднюю(теперь уже заднюю) панель и укорачиваем боковые крышки. Пересверливаем и прорезаем недостающие отверстия, обезжириваем и приступаем к покраске:
![](http://www.isok.ru/img/full/a432016b51417a7b1022aab2be8f3811.jpg)
Сушим.
Пьём чай. Много чая.
Созерцаем готовое изделие.
![](http://www.isok.ru/img/full/e1e3047712f9faaa214539afd67131ec.jpg)
Итоговый расход режущих кругов составил 8 единиц.
Выводы:
1. Инструмент работает.
2. Инструмент работает с металлом лучше своего предшественника.
3. Гибкий вал всё же не помешает.
