Цена: $19.99
Посмотрев на товар, «дайте две» подумал я, и купил для опытов две.
Это был предзаказ, отгружать стали только через две недели.
Отправили в Украину бесплатно курьерской почтой Meest Express, доехало за две недели с доставкой на дом.
Это отлично, обычной почтой ко мне едет от 30 до 60 дней и более, а безтреки вообще теряются с вероятностью 9 из 10!!!
Спецификации с сайта производителя:
Дополнительная информация
Specification :
Brand / Model Digoo BB-M1
Parameter 720P P2P WIFI Camera
Image Sensor 1/4 Progressive Scan CMOS Sensor
Effective Pixels 1.0MP, 1280x720
Illumination 0.02Lux @(F2.0,AGC On), 0 Lux with IR
Electronic Shutter Adaptive shutter
Lens 3.6mm F2.0
Digital Zoom 4 times
Day/Night ICR Infrared Filter
Digital Noise Reduction 3D Digital noise reduction
Compression standard
Compression H.264
Encoding type Main Profile
Compression rate High Resolution, Standard resolution, Rate adaptation
Audio compression AAC
Audio compression rate Rate adaptation
Image Resolution 720P
Frame rate Max : 25fps internet Adaptively adjustment
image setting Brightness, contrast, saturation (adjust the settings through the client)
Network features
Memory Support Micro SD Card Slot (Max to 64GB) Local Storage, and will auto cover the old file.
Onvif Support Onvif, auto turn on the Onvif port.
Intelligent Alarm Video loss, network disconnection, power disconnection
fast configuration Acoustic configuration (WIFI fast configuration)
P2P Mobile App : LV360
General Reverse, capture, motion detection, password protection, video playback, remote control, two-way intercom audio
Wireless
Standard IEEE802.11b, 802.11g, 802.11n Draft
Frequency Range 2.4 GHz ~ 2.4835GHz
Channel bandwidth 20/40 MHZ
Security 64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Transmission rate 11b:11Mbps, 11g:54Mbps, 11n:135Mbps
General
LAN Port Not Support (WiFi connection support)
Housing ABS Plastic
IR LED 6pcs
IR Distance 10 Meters
IR Cut Filter YES
Operation Temperature -30°C~+50°C RH95% Max
Storage Temperature -40°C~+60°C RH95% Max
Power Supply DC 5V
Power consumer 3W MAX
Dimension 87.1X87.1x142.8mm
Weight 0.3KG
Распаковка. Внешний вид.
Дополнительная информация
Вот они красавицы, коробка не безликая, а вполне себе цветастая.
Сбоку на каждой есть большой QR link на сайт с ПО.
Внутри коробки сверху лежит камера с инструкцией, остальной комплект ниже на дне.
Интересно, что в «постельке» камеры есть прорезь под антенну, а, оказалось, внешняя антенна у камеры отсутствует.
Комплект:
* камера
* инструкция на английском
* USB шнур питания
* крепежные материалы
Обратите внимание, в комплекте нет блока питания, но камеру можно запитать от чего угодно.
Инструкция полностью на английском без китайского, в ней описывается мобильное приложение.
Даю ссылки на сканы:
s19.postimg.org/md0vwkvcj/digoo_bb_m1_005.jpg
s19.postimg.org/8kmh0y4kz/digoo_bb_m1_006.jpg
s19.postimg.org/re89xy2sz/digoo_bb_m1_007.jpg
s19.postimg.org/ix8rn0y43/digoo_bb_m1_008.jpg
s19.postimg.org/w2o9t4rzn/digoo_bb_m1_009.jpg
s19.postimg.org/f3fbdvgs3/digoo_bb_m1_010.jpg

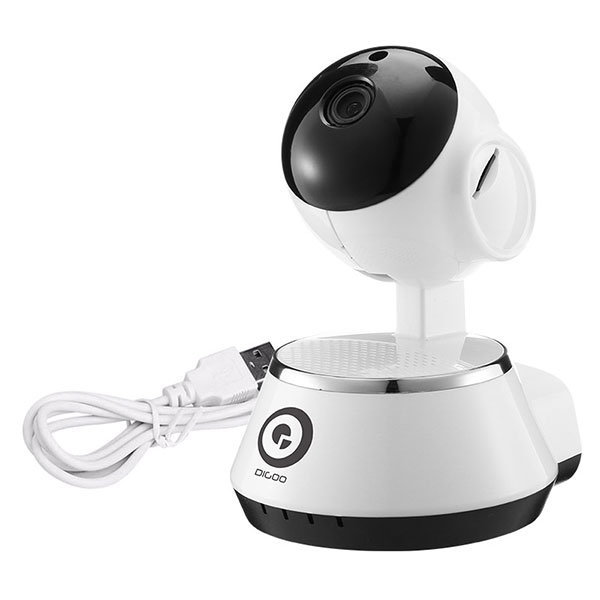

Камера, вид спереди, тут объектив, датчик освещения, ИК светодиоды, спрятанные за черным полупрозрачным пластиком.
Логотип имхо странноватый, какой-то кусок торта или сыра.
Но еще более странным сделали написание названия: буква G в названии, как будто была O и часть стерлась. Дизайнер смухлевал. Ну да ладно.
Вид сбоку.
Это, скорее всего, отверстие микрофона.
Смотрим на заднюю панель.
LAN заклеен, внешней WiFi антенны нет, есть порт micro USB для питания и кнопка сброса настроек.
Но где же слот для карты памяти?
А слот для карты памяти оказался в «левом ухе».
На нижнем торце камеры есть ее код и резьба 1/4" для крепления на стандартный штатив.
На потолок тоже можно закрепить, для этого в комплекте идет вот такой пластиковый колпачок с двумя отверстиями и почему-то тремя шурупами с дюбелями :)
Его прикручиваем к поверхности, а камеру надеваем на него и немного проворачиваем.
Размеры камеры: высота 11.7см, диаметр основания 8.5см, вес 176г, длина USB шнура 1М.
Еще фоточки:
А это семейные фоточки.
Слева направо: Tenvis IPRobot3, Xiaomi Ants2 1080p, 2 близнеца Digoo BB-M1, Escam Elf QF200, Xiaomi White Mi 360, на переднем плане лежит панорамная Escam UFO QP130.
В современном дизайне преобладают камеры с «черными лицами» :)
Сбоку на каждой есть большой QR link на сайт с ПО.
Внутри коробки сверху лежит камера с инструкцией, остальной комплект ниже на дне.
Интересно, что в «постельке» камеры есть прорезь под антенну, а, оказалось, внешняя антенна у камеры отсутствует.
Комплект:
* камера
* инструкция на английском
* USB шнур питания
* крепежные материалы
Обратите внимание, в комплекте нет блока питания, но камеру можно запитать от чего угодно.
Инструкция полностью на английском без китайского, в ней описывается мобильное приложение.
Даю ссылки на сканы:
s19.postimg.org/md0vwkvcj/digoo_bb_m1_005.jpg
s19.postimg.org/8kmh0y4kz/digoo_bb_m1_006.jpg
s19.postimg.org/re89xy2sz/digoo_bb_m1_007.jpg
s19.postimg.org/ix8rn0y43/digoo_bb_m1_008.jpg
s19.postimg.org/w2o9t4rzn/digoo_bb_m1_009.jpg
s19.postimg.org/f3fbdvgs3/digoo_bb_m1_010.jpg
Камера, вид спереди, тут объектив, датчик освещения, ИК светодиоды, спрятанные за черным полупрозрачным пластиком.
Логотип имхо странноватый, какой-то кусок торта или сыра.
Но еще более странным сделали написание названия: буква G в названии, как будто была O и часть стерлась. Дизайнер смухлевал. Ну да ладно.
Вид сбоку.
Это, скорее всего, отверстие микрофона.
Смотрим на заднюю панель.
LAN заклеен, внешней WiFi антенны нет, есть порт micro USB для питания и кнопка сброса настроек.
Но где же слот для карты памяти?
А слот для карты памяти оказался в «левом ухе».
На нижнем торце камеры есть ее код и резьба 1/4" для крепления на стандартный штатив.
На потолок тоже можно закрепить, для этого в комплекте идет вот такой пластиковый колпачок с двумя отверстиями и почему-то тремя шурупами с дюбелями :)
Его прикручиваем к поверхности, а камеру надеваем на него и немного проворачиваем.
Размеры камеры: высота 11.7см, диаметр основания 8.5см, вес 176г, длина USB шнура 1М.
Еще фоточки:
А это семейные фоточки.
Слева направо: Tenvis IPRobot3, Xiaomi Ants2 1080p, 2 близнеца Digoo BB-M1, Escam Elf QF200, Xiaomi White Mi 360, на переднем плане лежит панорамная Escam UFO QP130.
В современном дизайне преобладают камеры с «черными лицами» :)
Внешне Digoo мне напоминает камеру H7 из одного из прошлых моих обзоров:
Но нет «хвоста» и «уши» другие.
Кроме того, я видел в продаже камеры с точно такой же формой, но без логотипа.
Так что не могу точно сказать Digoo сами их выпускают или подрядчик.
В Китае широко распространена OEM схема выпуска товаров, вы приходите на завод, заказываете изделие с нужными вам характеристиками или выбираете из уже готовых, заказываете нанести на них ваш логотип и количество изготовленных изделий — готово.
Можно заказать пробных несколько штук.
По крайне мере у Digoo я нашел даже сайт:
www.mydigoo.com/
Камера умеет отлично задирать голову, по углам обзора с ней мало кто сравнится, если подвесить в углу к потолку, то не будет слепых зон даже вертикально под ней.
Индикатор синий встроен в «ухо» камеры.
ИК светодиодов 6 штук.
Подключение.
Софт качается с этого сайта:
360eye.cc/index-en.html
Ссылка на него дается в инструкции и даже на коробке.
А также можно скачать в магазине мобильных приложений Google или Apple программу 360eye.
На том же вышеупомянутом сайте можно найти инструкцию в pdf:
http://360eye.cc/download/WIFI(EN).pdf
Дополнительная информация
После начальной загрузки камера говорит на англ. что она готова к настройке.
Запускаем приложение, нажимаем кнопку «WiFi умный связь».
Далее вводим пароль от вашего WiFi и нажимаем след. шаг.
Дальше приложение ищет и добавляет камеру…
Иногда с некоторыми роутерами этот способ может не сработать.
Тогда есть способ 2.
Он основан на том, что камера умеет работать в режиме точки доступа без роутера.
Делаем сброс настроек удержанием несколько секунд кнопки сзади на корпусе камеры.
Камера скажет (на англ.) что готова к конфигурированию, далее ту же кнопку жмем однократно, камера скажет, что переходит в режим точки доступа.
Подождем немного, камера создаст точку доступа вида MV12345678, открытую сеть.
Идем в настройки смартфона и подключаемся к этой сети.
Затем запускаем приложение и на его главной странице жмем «Поиск устройств», камера будет найдена и добавлена в список.
Нам остается зайти в ее настройки и переключить ее на ваш WiFi роутер, введя его WiFi пароль.
Если же камера уже настроена на WiFi, ее можно подключить к программе в любой момент: поиском, если она со смартфоном в одной локалке, или ручным добавлением по ее ID и паролю.
Запускаем приложение, нажимаем кнопку «WiFi умный связь».
Далее вводим пароль от вашего WiFi и нажимаем след. шаг.
Дальше приложение ищет и добавляет камеру…
Иногда с некоторыми роутерами этот способ может не сработать.
Тогда есть способ 2.
Он основан на том, что камера умеет работать в режиме точки доступа без роутера.
Делаем сброс настроек удержанием несколько секунд кнопки сзади на корпусе камеры.
Камера скажет (на англ.) что готова к конфигурированию, далее ту же кнопку жмем однократно, камера скажет, что переходит в режим точки доступа.
Подождем немного, камера создаст точку доступа вида MV12345678, открытую сеть.
Идем в настройки смартфона и подключаемся к этой сети.
Затем запускаем приложение и на его главной странице жмем «Поиск устройств», камера будет найдена и добавлена в список.
Нам остается зайти в ее настройки и переключить ее на ваш WiFi роутер, введя его WiFi пароль.
Если же камера уже настроена на WiFi, ее можно подключить к программе в любой момент: поиском, если она со смартфоном в одной локалке, или ручным добавлением по ее ID и паролю.
Вот так стартуют уже полностью настроенные камеры, немного долговато, 1:25, каждый шаг озвучивают.
Мобильное приложение.
Приложение выглядит так:
Оно на русском, хоть и гугло-русском.
Что умеет: смотреть онлайн с камеры, вращать с пресетами, скриншотить, смотреть записанное на карте памяти, извещать о движении в кадре на смартфон коротким звуком и вибро.
Дополнительная информация
Кнопка «три точки» возле камеры открывает быстрое меню.
В нем кнопка «разоружиться» — выключить детектор движения (а включить там будет «развернуть»).
«Редактор» — изменить имя и ввести пароль доступа к камере (сам пароль задается в настройках).
Кнопка «Инфор» покажет список скриншотов, созданных в моменты детекта движения (возле камеры еще появляется красный колокольчик как показатель).
Причем эти скриншоты хранятся не на камере и не на смартфоне, а, скорее всего на их серверах.
Интерфейс онлайн просмотра.
Можно делать скриншоты, поворачивать изображение, прослушивать звук и использовать микрофон смартфона, вращать можно стрелками или свайпами по экрану.
Есть на выбор два варианта качества видео: VGA и HD.
Есть механизм пресетов, можно назначать точки положений камеры и быстро вращать ее по ним, доступно 6 пресетов.
При повороте смартфона изображение автоматически поворачивается в гориз. вид.
Все те же функции в этом режиме тоже доступны.
Кнопка архив дает нам доступ к записанному на карте памяти.
Можно выбрать тип записи между автозаписями и по движению, время записи.
Конечно, не так удобно, как у Xiaomi.
Можно играть со звуком, перемоткой и переключением след./пред.
Настройки камеры было бы логичнее разместить возле самой камеры, но их почему-то разместили внизу по кнопке «Конфиг. устр-ва».
Можно переключить камеру на другой WiFi или даже создать ее собственную точку доступа.
Раздел запись (на карту памяти), по умолчанию все включено.
Часовой пояс.
Камера берет время от смартфона даже при отсутствии интернета, так что практически всегда оно правильное, это плюс!
Тут можно вкл. детектор движения (но проще это делать кнопкой возле названия камеры на главном экране).
«Тревожн. подсказка» трогать не надо, а то как взвоет сиреной при движении :)
Конечно, надо сразу задать пароль админу (при этом в свойствах камеры на главной он тоже автоматом пропишется, это плюс).
Также можно задать настройки сети вручную и обновить прошивку.
По нижней правой кнопке «Еще» доступны некоторые настройки самого смартфона: получать уведомления звуковые и вибро, смотреть сохраненные скриншоты…
В нем кнопка «разоружиться» — выключить детектор движения (а включить там будет «развернуть»).
«Редактор» — изменить имя и ввести пароль доступа к камере (сам пароль задается в настройках).
Кнопка «Инфор» покажет список скриншотов, созданных в моменты детекта движения (возле камеры еще появляется красный колокольчик как показатель).
Причем эти скриншоты хранятся не на камере и не на смартфоне, а, скорее всего на их серверах.
Интерфейс онлайн просмотра.
Можно делать скриншоты, поворачивать изображение, прослушивать звук и использовать микрофон смартфона, вращать можно стрелками или свайпами по экрану.
Есть на выбор два варианта качества видео: VGA и HD.
Есть механизм пресетов, можно назначать точки положений камеры и быстро вращать ее по ним, доступно 6 пресетов.
При повороте смартфона изображение автоматически поворачивается в гориз. вид.
Все те же функции в этом режиме тоже доступны.
Кнопка архив дает нам доступ к записанному на карте памяти.
Можно выбрать тип записи между автозаписями и по движению, время записи.
Конечно, не так удобно, как у Xiaomi.
Можно играть со звуком, перемоткой и переключением след./пред.
Настройки камеры было бы логичнее разместить возле самой камеры, но их почему-то разместили внизу по кнопке «Конфиг. устр-ва».
Можно переключить камеру на другой WiFi или даже создать ее собственную точку доступа.
Раздел запись (на карту памяти), по умолчанию все включено.
Часовой пояс.
Камера берет время от смартфона даже при отсутствии интернета, так что практически всегда оно правильное, это плюс!
Тут можно вкл. детектор движения (но проще это делать кнопкой возле названия камеры на главном экране).
«Тревожн. подсказка» трогать не надо, а то как взвоет сиреной при движении :)
Конечно, надо сразу задать пароль админу (при этом в свойствах камеры на главной он тоже автоматом пропишется, это плюс).
Также можно задать настройки сети вручную и обновить прошивку.
По нижней правой кнопке «Еще» доступны некоторые настройки самого смартфона: получать уведомления звуковые и вибро, смотреть сохраненные скриншоты…
Камера умеет работать без роутера и доступа к интернету, создавая свою точку доступа.
Но как радионяня может выступать с некоторыми оговорками: наблюдать можно, но извещения о движении и звуке в этом режиме на смартфон не приходят.
web интерфейса у камеры нет, что логично за эту цену.
Зато камера поддерживает спецификации ONVIF, хотя и в несколько урезанном виде.
RTSP поток такой:
rtsp://camera.ip.addr/live/ch00_1Вещает в 720p без звука.
VLC и другие плееры, умеющие воспроизводить потоки, не имеют проблем с этой камерой.
Даже видеорегистратор из одного из моих прошлых обзоров легко принял камеру по ONVIF.
Потребление энергии.
Днем в состоянии обычного рабочего процесса с отслеживанием движения, записью на карту памяти и отправкой уведомлений на смартфон потребляет 0.3A
В моменты вращения камеры получим 0.6A
Если это же все делать ночью, добавится ИК подсветка, получится максимальное потребление 0.7A
Питал ее также от USB 2.0 порта, никаких проблем с питанием не заметил, хотя по спецификации в нем потолок 0.5A
Что на карте памяти.
Интересно, что камера на карту памяти пишет в avi контейнере, что довольно редко для дешевых камер.
Внутри папочка RecFiles, в которой файлы именованы по дате-времени + индексные сервисные файлы.
Найти нужное время в случае необходимости легко.
Эти файлы легко проигрываются со звуком и перемоткой любым плеером.
Инфо о файле:
Дополнительная информация
General
Complete name : D:\Downloads\Rec13_20161017090434_A_1.avi
Format : AVI
Format/Info : Audio Video Interleave
File size : 8.83 MiB
Duration : 2 min 57 s
Overall bit rate : 417 kb/s
Video
ID : 0
Format : x264
Codec ID : x264
Duration : 2 min 57 s
Bit rate : 377 kb/s
Width : 1 280 pixels
Height : 720 pixels
Display aspect ratio : 16:9
Frame rate : 25.000 FPS
Bits/(Pixel*Frame) : 0.016
Stream size : 7.98 MiB (90%)
Audio
ID : 1
Format : ADPCM
Codec ID : 11
Codec ID/Hint : Intel
Duration : 2 min 57 s
Bit rate mode : Constant
Bit rate : 32.4 kb/s
Channel(s) : 1 channel
Sampling rate : 8 000 Hz
Bit depth : 4 bits
Stream size : 704 KiB (8%)
Interleave, duration : 63 ms (1.58 video frames)
Примеры картинки с камеры при разных условиях искусственного освещения.
Рекорды качества, конечно, камера за эту цену поставить не может (иначе всем другим пришлось бы закрывать производство :), сказывается низкий битрейт и агрессивный шумодав. Но для своей цены и целей картинка вполне сносная.
Ночная подсветка вполне достаточная для стандартной комнаты.
Дополнительная информация
Итоги:
Неплохая ультрадешевая PTZ камера.
Все основные функции выполняет: удаленное управление с мобильного приложения (русифицированного), запись на карту памяти, отслеживание движения в кадре и оповещение в мобильное приложение, ночная ИК подсветка, двусторонний интерком, хорошие углы вращения, пресеты, поддержка ONVIF, способность создавать свою точку доступа и работать в локалке без роутера.
Из минусов: низкое качество микрофона и динамика (шумы, скрипы), долгий запуск и чрезмерная болтливость камеры, отсутствие блока питания в комплекте.
0 комментариев
Вставка изображения
Оставить комментарий
