Мультиметр UNI-T UT61E

Цена: US$57.89

Перейти в магазин

Такого класса приборы ещё не тестировал. Погрешность измерения постоянного напряжения 0,1%. Разрядность дисплея в 22000 отсчётов.
Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. И этот девайс с насыщенным функционалом, поэтому фоток будет много (но трафик в разумных пределах).
Упаковка стандартная – бумажный «пропупыренный» пакет с адресом. Внутри коробка.

Коробка в цветах, характерных UNI-T. На картонке характеристик не указано, только номер модели и индивидуальный номер прибора.
В инструкции указан сайт производителя:
uni-trend.com.cn
На сайте нахожу эту модель мультиметра:
uni-trend.com/productsdetail_1174_909_909.html
Смотрим характеристики со страницы магазина.


Поражает точность прибора и разрядность дисплея. Проверю позже.

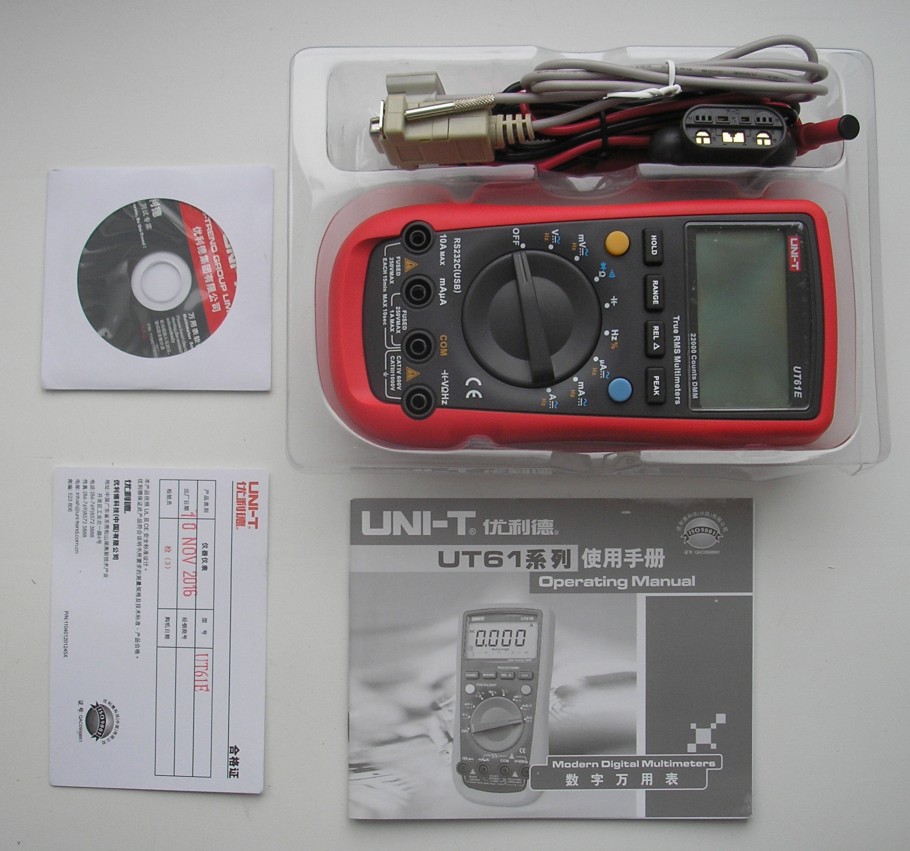

Содержимое разложено в пластиковом блистере.

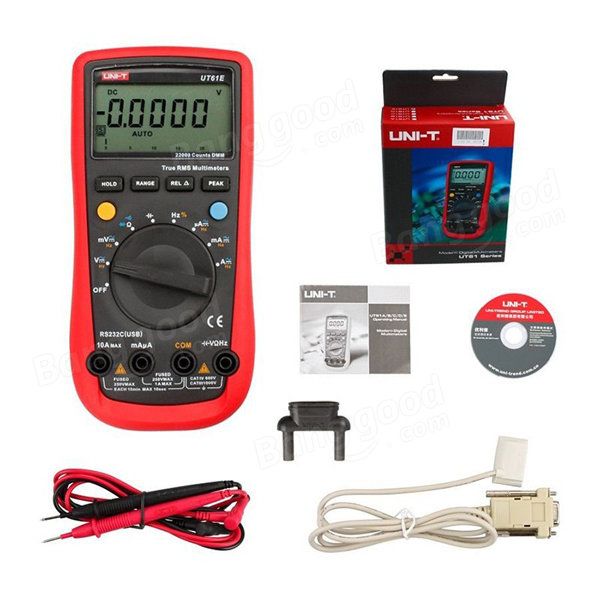

В комплект поставки входят:
— мультиметр
— кабель для связи с компьютером.
— щупы
— батарейка 9В (внутри прибора)
— гарантийный талон
— многофункциональный переходник
— инструкция.
Многофункциональный переходник используем для измерения ёмкостей и параметров транзисторов (в том числе SMD компонентов).

Кабель для связи с компьютером.

Инструкция на 46-ти страницах (на китайском). На английском почему-то не положили.

Кому нужен скан (2части):
yadi.sk/i/33o0rVrd382AiM
yadi.sk/i/9Ixoh0Pv382AjC

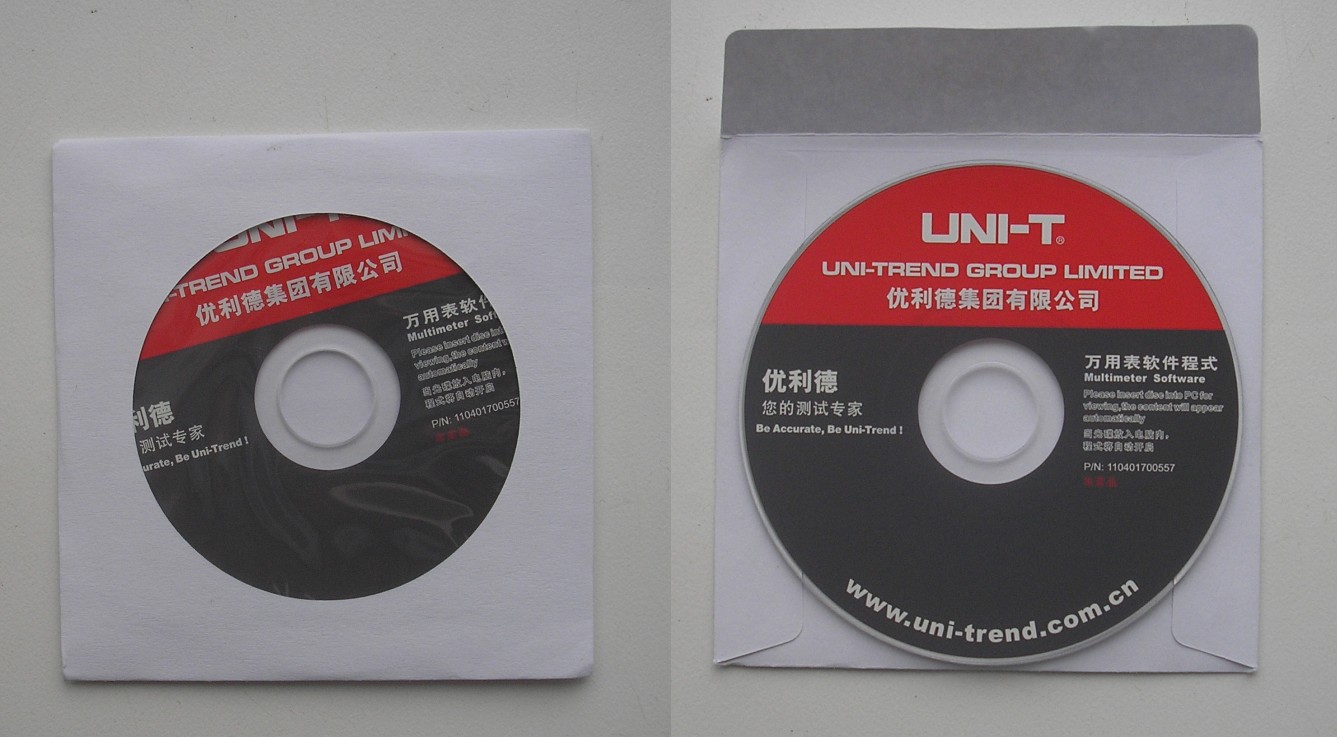

Диск с программным обеспечением.

Мультиметр крупненький.

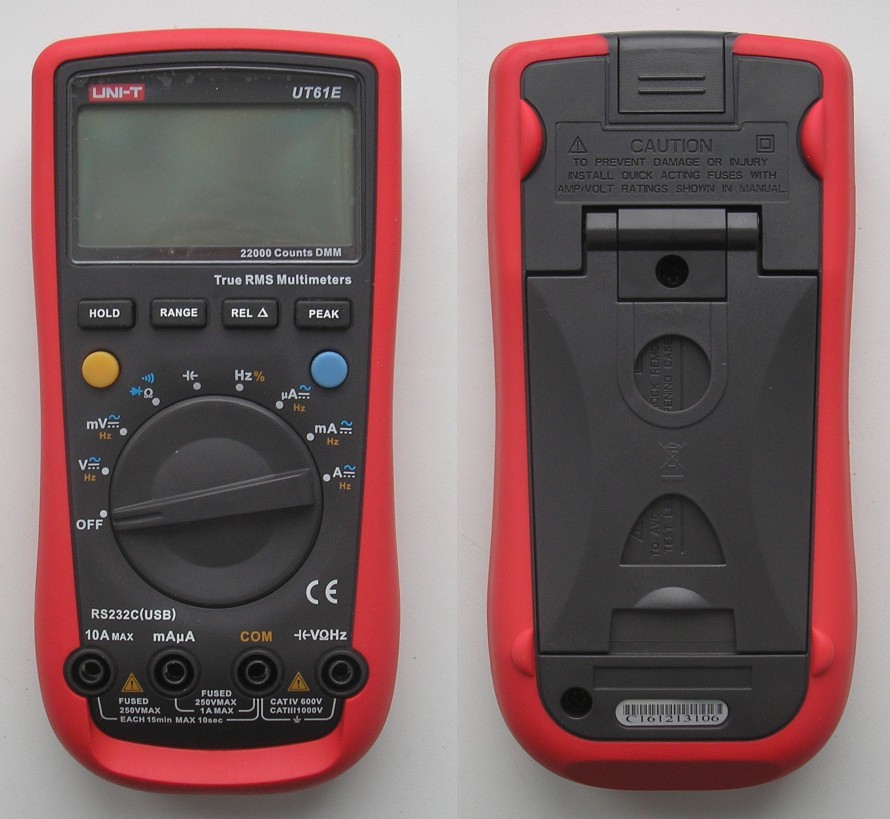

Выглядит аккуратно.

Взвесил. 351г. с батарейкой.

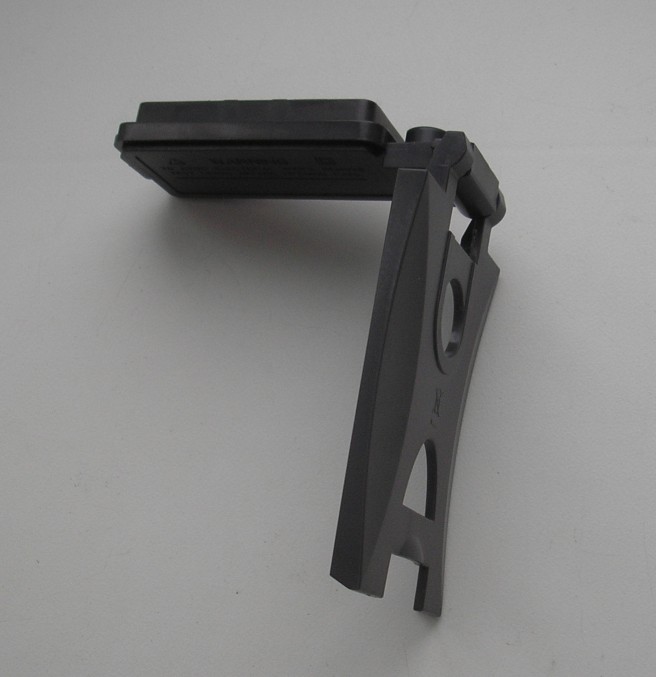

Подставка достаточно свободная (но с защёлкой), откидывается около 80 градусов.

Своеобразные противоскользящие ножки. Прибор действительно не скользит.

Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.

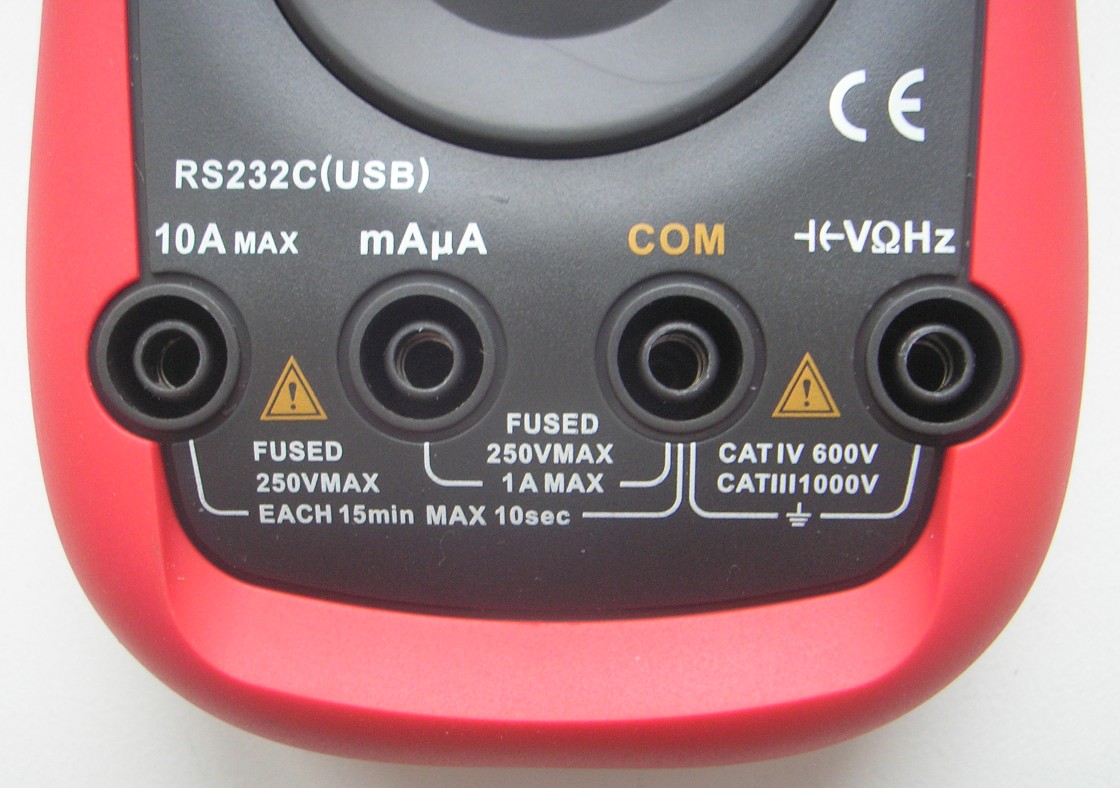

Все, что можно втыкать в гнёзда, однозначно понятно.

Разрядность дисплея: 22000 отсчётов!
Контрастность цифр на твёрдую пятёрку. Только у одного прибора (другой фирмы) видел более контрастные цифры.
Щупы хорошие, но жёсткие. Длина 110см от кончика до кончика.

Паркинга нет.
Возможности дисплея избыточны к возможностям прибора.


Прибор с аналоговой шкалой.
Автооключения нет. Это плата за («беспорядочную») связь с компьютером.
Имеется контроль состояния батареи.

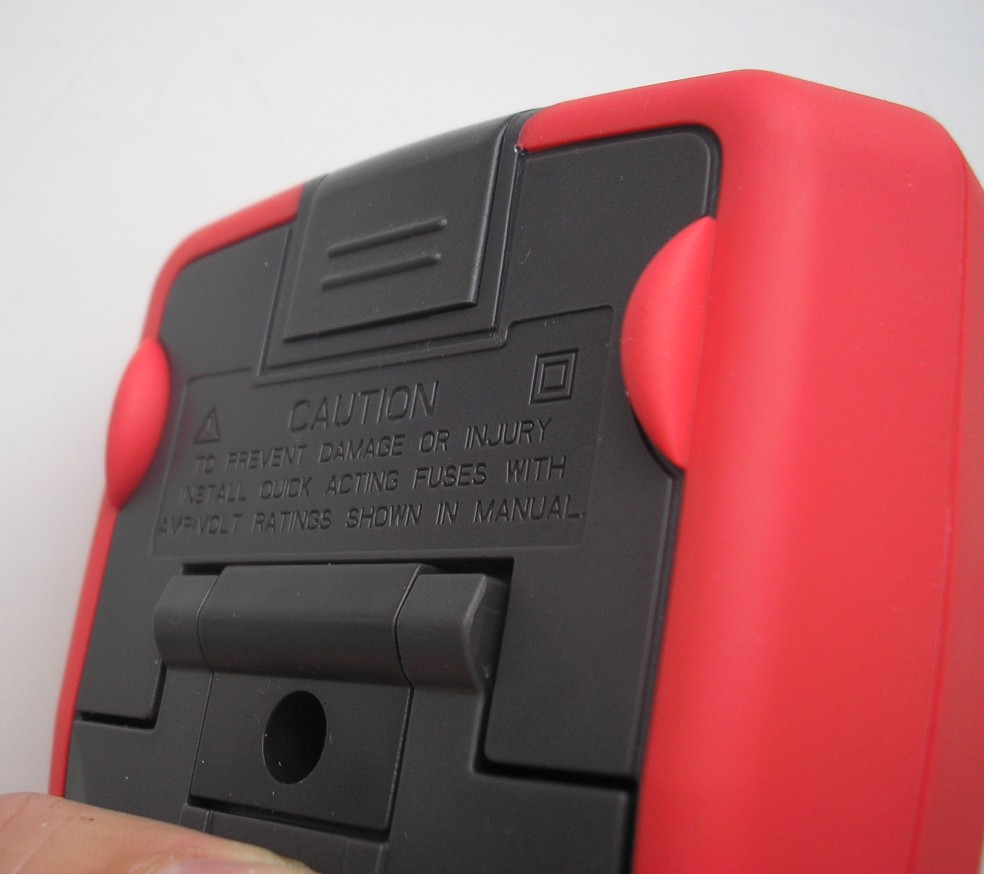

Батарейный отсек закрыт крышкой совмещённой с подставкой.


Крепится при помощи зацепа с одной стороны и самореза с другой.

Батарейка с другим (не характерным для UNI-T) названием шла в комплекте.
Прибор питается от элемента 9В типоразмера 6F22. Вставляется в своеобразный патронташ.
Плюс и минус выдавлены в теле. Видно плохо, но перепутать невозможно. Чисто физически невозможно вставить неправильно. Под плюсовой контакт выемка меньше.


Защитный кожух красного цвета (совершенно без запаха) вживлён в каждую половинку.
_______________________________________________________
Перехожу к разбору.
Всего три самореза. Один уже открутил. Осталось открутить два в нижней части. Сверху две защёлки.


Внутри много подстроечных элементов. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик.
Откручиваю ещё три маленьких самореза (не забываем про две защёлки по бокам).

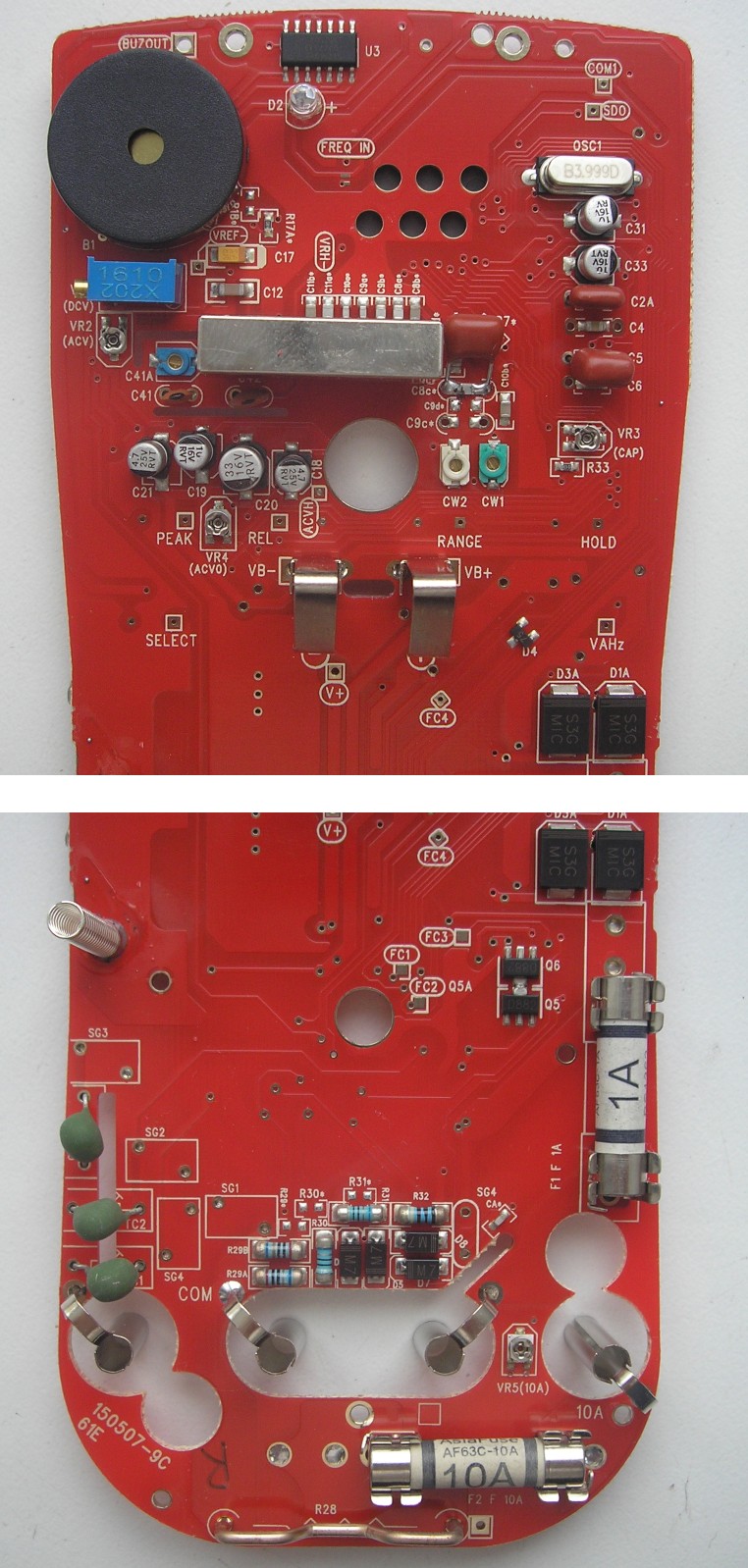

Можете рассмотреть более детально.

Контактные дорожки в смазке. Можно и не лазить.
А это «мозг».

И с другой стороны.

Тоже можно разглядеть более детально.

А это узел для связи с компьютером. Оптопорт для полной гальванической развязки с компьютером.

Общается с ним посредством ИК свето/фотодиода.
Можно смело подключать (полная гальваническая развязка) без боязни спалить мультиметр.
Пайка деталей без замечаний. В составе только полноценные микросхемы, никаких МС типа «клякса» нет.
По токовым входам стоят предохранители.

Каждое место подписано.
Один на 1А, другой на 10А.


И всё же, что же он может?
Обозреваемый девайс может измерять постоянное и переменное (True RMS) напряжение, ток; сопротивление; частоту; ёмкость; а также «прозванивать» цепь на обрыв и проверять диоды.

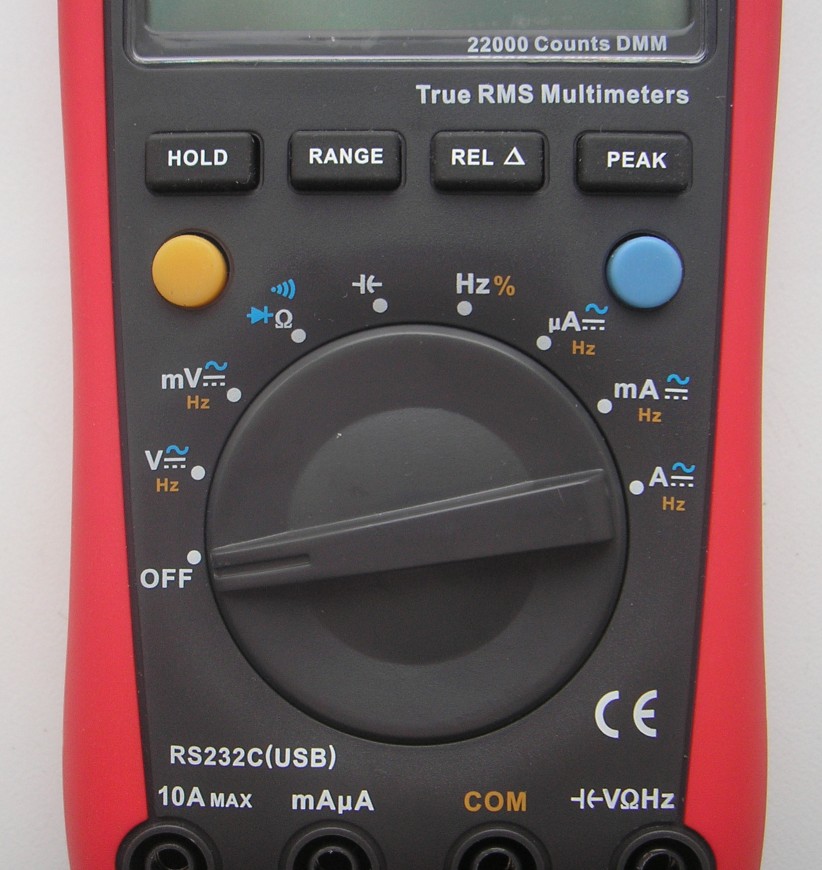

Поворотный переключатель является не единственным элементом управления. На передней части прибора также куча кнопок выбора всевозможных функций. С непривычки можно и запутаться.
Жёлтая и синяя кнопки для переключения функций (в помощь переключателю). Они выделены на переключателе тем же цветом.
Режим фиксации данных «HOLD».
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
Переключение пределов измерения «RANGE».
а) При включении мультиметра в режиме измерения напряжения, силы тока, сопротивления, частоты, ёмкости устанавливается режим автоматического выбора пределов измерения.
б) для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает (в режиме измерения сопротивлений уменьшает) предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный предел.
в) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» более 2 секунд.
Перевод в режим измерения пиковых (амплитудных) значений «PEAK».
а) Одно нажатие переводит в режим измерения максимальных положительных амплитудных значений (положительной полуволны для синусоиды).
б) Второе нажатие переводит в режим измерения максимальных отрицательных амплитудных значений (отрицательной полуволны для синусоиды).
в) Для возвращения в обычный режим измерений необходимо удерживать кнопку «PEAK» более 2 секунд.
Перевод в режим относительных измерений «REL».
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, имеют стоимость в пределах от 10 000 до 100 000рублей. Естественно это не личные приборы. Вряд у кого они есть в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах.
Но у мультиметра слишком мала погрешность. Поэтому просто задавал кратные значения и записывал показания.

Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы (10В) от 25Гц до 3кГц.
Проверил напряжение в сети предприятия. Прибор показал только четыре (а не пять) цифры измеряемой величины, так как попал на «дно» следующего поддиапазона ( перелистнулся на величине 226,00В).

Очень высокая точность.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.

Это первый прибор, заказанный в Китае с такой мизерной погрешностью.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Точность ну очень высокая. Девайс неплохо настроен на заводе. Погрешность в пределах последнего знака. Подстроечники крутить не буду.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.

Прибор и здесь показал шикарную точность.

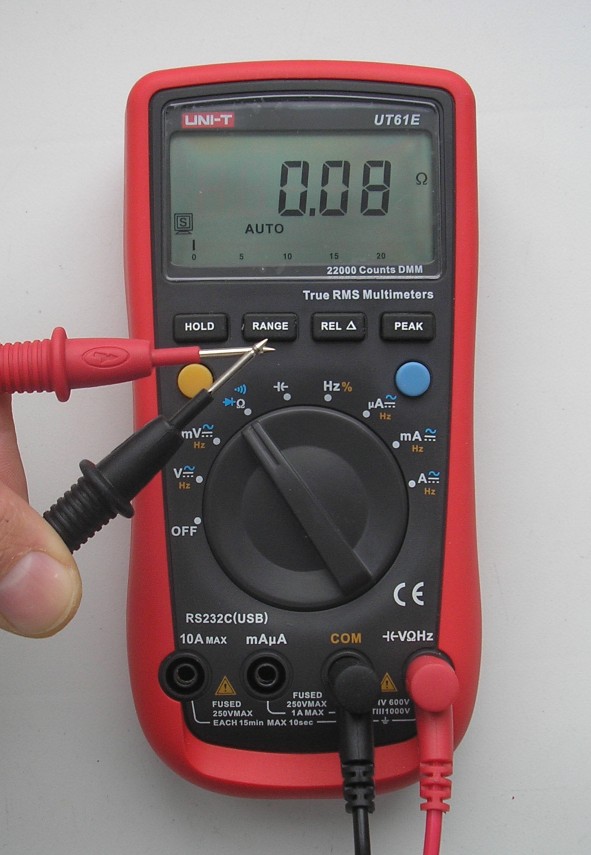

Перехожу к измерению сопротивления.

Показания дисплея – это не только из-за щупов, причина и в исполнении самого прибора. У обычных мультиметров в лучшем случае 0.3Ом.
Использовал магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу.

И здесь точность в несколько раз выше заявленной.

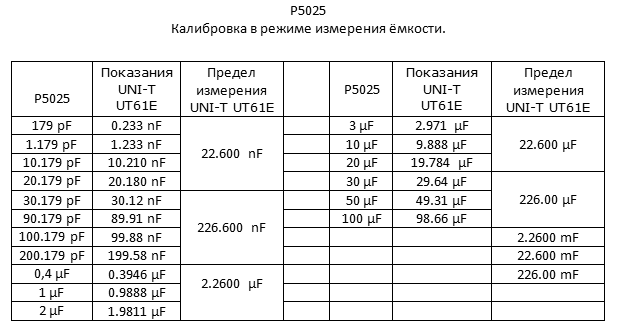

Точность измерения ёмкостей проверю при помощи магазина Р5025.

Магазин ограничен ёмкостью в 100мкФ. На бОльшую ёмкость образцовки не имею. Но думаю, и этого достаточно, чтобы оценить способности мультиметра.
Девайс может измерять ёмкость до 226 000мкФ! Но как проверить?…
Электролитов очень большой ёмкости у меня нет. Фото того, что нашёл. Измеряет быстро без тормозов.

Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем синюю кнопку. При прозвонке диодов на разомкнутых щупах 2.87В. Можно легко прозванивать светодиоды. «Исправные» подсвечиваются.
В режиме пищалка 3.02В. Тоже можно прозванивать светодиоды. Но полюсовка почему-то меняется.

Прибор может измерять частоту до 226МГц. По жизни никогда не пользовался. Но раз есть, проверю.
Подключил к генератору. Его рабочий диапазон явно не дотягивает до диапазона мультиметра. Но уж какой есть.

Чувствительность сигнала проверял им же. Принцип простой. С генератором подавал сигнал на девайс, то уменьшая, то увеличивая амплитуду сигнала. Все данные свёл в таблицу.

Прибор может измерять частоту и в режиме измерения переменного напряжения. Для этого достаточно нажать жёлтую кнопку во время измерения. Измеряет точно.
Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.


Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.

И, наконец, пилу.
Смотрите.


Обычные мультиметры на таких формах сигнала начинают сильно врать.
И, наконец, связь с компьютером.
Данная модель мультиметра поддерживает подключение к ПК для передачи данных, но интерфейс подключения RS-232 (только к COM порту). В комплекте идёт диск с программным обеспечением и кабель (фото в начале обзора). Для подключения к USB нужен конвертер.
Гальваническую развязку обеспечивает оптопорт. В разъёме, втыкаемом в мультиметр, стоит фотодиод, в мультиметре— ИК светодиод. Связь однонаправленная. Данные передаются только в одном направлении от мультиметра к компьютеру.
Светодиод находится в режиме постоянной передачи данных и не отключается. Но ток потребления у мультиметра при этом очень маленький, всего 2,5мА. Если сравнить со всем известным М890, у него 4мА. Светодиод находится в режиме малой мощности, так как расстояние между оптопарой всего несколько миллиметров.
В походном режиме инфракрасный светодиод закрыт заглушкой:

Работоспособность элементарно проверяется камерой смартфона.
Подключиться к компьютеру несложно.
1. Сначала устанавливаем программу с диска:
UT61E_V4.01.exe
2. Подсоединяем комплектный кабель к компьютеру и мультиметру.
3. Запускаем программу.


Данные сканируются с частотой около двух измерений в секунду, полностью дублируя показания мультиметра. Можно отслеживать, например, напряжения при заряде аккумуляторов.
Описание интерфейса здесь:
UT61E Interface software User Manual.pdf
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Щупы жёсткие (хоть и качественные).
— Подключение к компьютеру по RS-232.
Кабель USB надо докупать отдельно, либо покупать адаптер.
— Нет автоотключения.
— Нет кнопки отключения, нужно крутить ручку в крайнее левое положение. Можно было бы и в крайнем правом добавить выключалку.
— Нет подсветки дисплея;
— Нет функции измерения температуры.
— Батареи 9В типоразмера 6F22.
Плюсы:
+ Наличие аналоговой шкалы.
+ Хорошая контрастность дисплея (хотя видел и лучше).
+ Индикатор показывает измеряемые величины (А, мВ, …).
+Автовыбор пределов измерения с возможностью переключения вручную.
+ ОЧЕНЬ высокая точность прибора.
+Сделан аккуратно и добротно.
+ Наличие функции True RMS. Можно измерять сигнал практически любой формы.
+ Разрядность дисплея в 22000! отсчётов с плавающей точкой.
+ Связь с компьютером.
+ ОЧЕНЬ шустрый прибор.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Уж извините. Старался ничего не упустить из виду.
Недостатки я указал. Кого они не смущают, можно смело покупать. В этом ценовом диапазоне приборов такой точности лично мне не попадались.
Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
