Шину USB вряд можно назвать совершенной, но она стала отличной альтернативой множеству портов, с которыми уже вряд ли снова придётся иметь дело.
Как и все технологии, USB развивалась постепенно. Несмотря на полученное звание «универсальной» последовательной шины, за время присутствия на рынке она уже сменила четыре варианта с различной скоростью подключения. Оборотной стороной этого стало то, что ещё пригодное к использованию оборудование примерно 10-летней давности не всегда может корректно работать с новыми USB устройствами, так как пропускной способности интерфейса версии 2.0 для этого недостаточно.
Эту проблему может решить установка дополнительной платы расширения.

Контроллеров USB 3.0 для шины PCI-Express сейчас существует множество, отличающихся между собой количеством портов и используемыми микросхемами преобразователя интерфейсов.
Обозреваемая плата выполнена на чипах от фирмы VIA Labs.
Она поставляется в антистатическом пакете.

В комплект поставки входит 8-см компакт-диск с драйверами(на этапе их установки могут возникнуть проблемы у пользователей оптических приводов со слотовой загрузкой, так как механизм привода не рассчитан на работу с такими дисками).

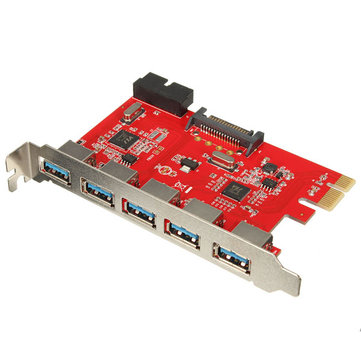

На плату нанесено покрытие красного цвета. Разъём для подключения портов передней панели присутствует.

На обратной стороне платы компонентов нет, только наклеечка о прохождении ОТК.

На плате находятся следующие компоненты:

— 4-портовый контроллер USB 3.0 VL805
— 4-портовый контроллер USB 3.0 VL813
— линейный стабилизатор напряжения AMS1117
— 4-Mbit SPI флэш-память 25Q40A — 2 шт.
— кварцевые резонаторы на 25 МГц — 2шт.
— DC/DC преобразователь в корпусе SOT23-5, который опознать не удалось.
Контроллеры VL805 и VL813 обеспечивают также обратную совместимость с устройствами USB 1.0/1.1/2.0.

На прилагаемом к плате компакт-диске находится только один файл.

При его запуске он устанавливает на ПК Microsoft .Net Framework версии 4.0, а затем и сами драйвера. Процедура установки совершенно тривиальна.



При её завершении понадобится перезагрузка ПК, после которой контроллер появится в диспетчере устройств.

Для проверки платы воспользуемся USB 3.0 флэшкой.

Тест скорости работы выполнялся на встроенном в материнскую плату контроллере USB 2.0 и дополнительной плате расширения USB 3.0 в программе HD Tune. Результаты приведены на скриншотах.

Заметно, что при подключении к дополнительной плате скорость работы сильно возрастает(но, по некоторым данным, плата не вполне стабильно работает под Windows 10).
Вывод: если подключить новое USB устройство к ПК надо, а на его полный апгрейд нет возможности и/или желания — можно брать.
