FM трансмиттер + Bluetooth + USB и microSD плеер (небольшой "ручной допил")

Цена: $ 19.19

Перейти в магазин

Здравствуйте, расскажу сегодня про автомобильный FM трансмиттер с Bluetooth и с mp3 проигрывателем c USB и microCD (далее по тексту «трансмиттер»). Ну и как часто бывает с китайскими товарами, в обзоре будет небольшой «ручной допил» (увеличение излучаемой мощности).
Заинтересовавшихся прошу…
Фото посылки и упаковки приводить не буду, всё стандартно. Перейду сразу к комплектации:

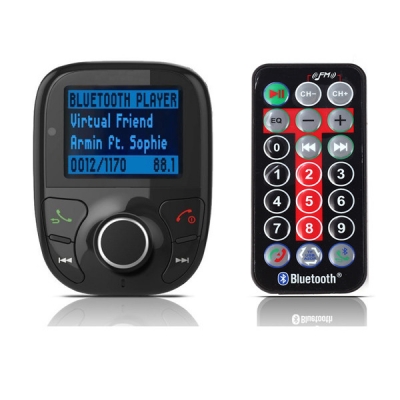

В комплекте сам трансмиттер, соединённый гибкой штангой с разъёмом в «прикуриватель», пульт ДУ и инструкция на английском языке.
Сразу необходимо отметить странное расположение передней стороны трансмиттера и разъёма. На моей машине такое расположение не позволяет комфортно пользоваться сабжем. Но выход есть и о нём в конце обзора.
Рассмотрим всё составляющие поближе.
Разъём:

Тут всё стандартно, кроме наличия кнопки включения/отключения.
Трансмиттер:





На передней панели находится ЖК экран, вращающаяся ручка с функцией нажатия (громкость, частота, переключение режимов), 4 кнопки (поднять/положить трубку, листать записи). На нижней части находится USB разъём, на левой два 3,5 мм гнезда (аудио вход/выход), на правой слот для microSD карты. Сзади крепление гибкой штанги и отверстия для саморезов. скрепляющих корпус.
Пульт ДУ:


Тут всё достаточно стандартно и понятно.
Посмотрим что находится внутри, для этого открутим эти 4 самореза на задней части корпуса:



Рассмотрим составляющие более конкретно:

MD25D16S1G — флеш память на 16 МБит

AC1503CF8V0U — основной процессор (даташит не нашёл)
Также на этом фото можно увидеть мезонинный модуль Bluetooth на чипе BK3513

ACT4065 — микросхема импульсного DC-DC преобразователя

QN8027 — микросхема FM модулятора

О том как работает сабж можно будет посмотреть в ролике в конце обзора, скажу только, что работать работает, но требуется «ручной допил»:
1. Необходимо повернуть гибкую штангу относительно разъёма прикуривателя на 180 градусов, и это делается достаточно легко, нужно разобрать сам разъём и повернуть штангу:

2. Во время работы устройства, в приёмнике слышно шипение связанное с малой выходной мощностью FM-модулятора. И этот вопрос можно частично решить. Для этого приведу схему из даташита:

RFO это 5 ножка микросхемы. Но если внимательно посмотреть на печатную плату, то индуктивность заметить можно, а вот самой антенны нет. Т.е. излучение радиосигнала происходит с маленькой короткой дорожечки от ножки микросхемы до индуктивности. Для увеличения длины антенны, я припаял кусок провода к этой ножке:

После вот такого «ручного допила» сабжем вполне стало возможно пользоваться.

Обещанный ролик, демонстрирующий работу трансмиттера, допил, и результат:

Выводы:

+ Возможность проигрывать музыку с MicroSD и USB флеш карт;
+ Возможность проигрывать музыку с различных гаджетов по Bluetooth;
+ Работа гаджета в режиме Handsfree гарнируры;
+ Возможность заряжать различные гаджеты от USB разъёма;
+ Индикация наряжения бортовой сети;

— Низкая выходная мощность радиосигнала (возможен «допил»);
— Неудачное расположение сабжа относительно разъёма прикуривателя (возможен «допил»);
— Неправильная работа кнопок «поднять/положить трубку»;
— цена.

В итоге рекомендовать к покупке никак не могу. Надеюсь обзор будет полезен.
Удачи!
