Это не только клещи, но и очень даже неплохой мультиметр. Прибор может измерять сопротивление, постоянный и переменный ток (клещами), напряжение, частоту до (и немного свыше) 10 МГц, ёмкость до 4000мкФ! По сути – это шикарный мультиметр с минимальной погрешностью и с функцией клещей. Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. У меня это вторые клещи в личном пользовании. Получилось так, что первые — HYELEC MS2108A. Как понимаете, модели одинаковые, поэтому буду иногда их сравнивать.

Посылку отправили с доставкой компанией СДЭК.
www.edostavka.ru/track.html?order_id=ETSSD1001590326YQ
Я не первый раз через них получаю посылки. Правда, получаю сам, без курьера. Курьер работает по будням, а я тоже в будние дни работаю.
Обратил внимание на некоторые закономерности. Если посылка пришла в зелёном фирменном пакете, значит, вскрывалась (скорее всего, на таможне). Поэтому сразу при получении вскрыл посылку и проверил содержимое.


Внутри стандартный «пропупыренный» бумажный пакет, вскрытый варварским способом.

Я получал посылки и НЕ в зелёном пакете. Эти посылки не вскрывались, и переупаковывать их не было смысла. Будьте внимательны.
Теперь про вторую особенность.
Вот такими пришли (клещи).

Нет. Внутри ничего не пострадало. Но коробку изрядно помяли. А если сравнить с теми клещами, которые я получил по Почте России, видно отличие не в пользу СДЭКа.

Лирическое отступление заканчиваю, перехожу к теме обзора :)
На коробочке нарисованы немного другие клещи. Но не это главное.
Вот, что было в комплекте:
1-Коробочка
2-Мультиметр
3-Инструкция на английском языке.
4- Щупы.
5- Чехол.
В чехле инструкция на английском и провода в отдельном кармашке.


Технические характеристики токоизмерительных клещей MS2108.
На коробке информация совсем не про то.

На странице магазина информация неполная.

Поэтому пришлось подготовить (на основе инструкции) свой документ, наиболее приближенный к реальности.

Инструкция на английском на 43 страницах.

Скан можно глянуть здесь (поделил на 2 части):
yadi.sk/i/HMTpuF9IxtjDs
yadi.sk/i/z-i891vlxtjFc
Сам прибор изготовлен из тёмной пластмассы с элементами отделки жёлтого цвета и фирменного зелёного. Корпус выполнен аккуратно, все прилегает достаточно плотно. Никакого запаха синтетики.

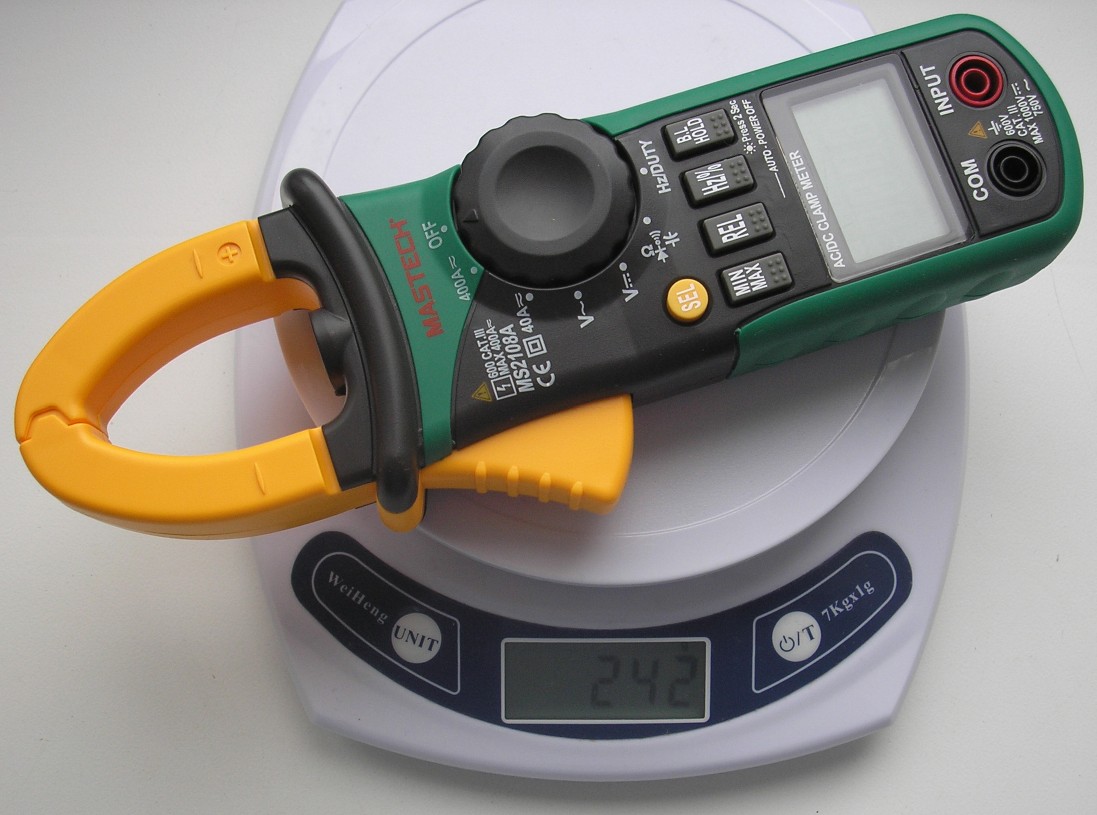

На всякий случай взвесил. 242г. (без батареек).

В месте охвата руки – силиконовые накладки зелёного цвета. В руке лежат удобно, не выскальзывают.

Можно сравнить с HYELEC MS2108A.

И с обратной стороны.

С тыльной стороны голографическая наклейка.

При работе клещами можно, в принципе, обойтись одной рукой. Второй рукой во время измерений можно спокойно держаться за стремянку (в качестве примера). Переключатель режимов работы дисковый, с четкой фиксацией, достаточно тугой. Переключатель имеет насечки, можно переключать большим пальцем во время измерения.
Все возможности прибора наглядно демонстрирует дисплей.

Имеется режим автооключения. Через 15 минут бездействия клещи подают предупредительные сигналы (пять достаточно громких). Ещё через минуту дают продолжительный сигнал и отключаются. Если просто перещёлкнуть переключателем режимов (после автооключения), прибор не «оживает». Для последующего включения необходимо нажать любую кнопку.
Функцию автооключения можно деактивировать, если удерживать кнопку REL в течение 2 секунд. Или включить, если была до этого каким-то образом отключена.
Вообще пищит очень громко. Втихаря что-нибудь сделать не получится.
На экране для индикации измеряемой величины 4 (почти полноценных) разряда, с плавающей точкой.
Имеется контроль состояния батареи.

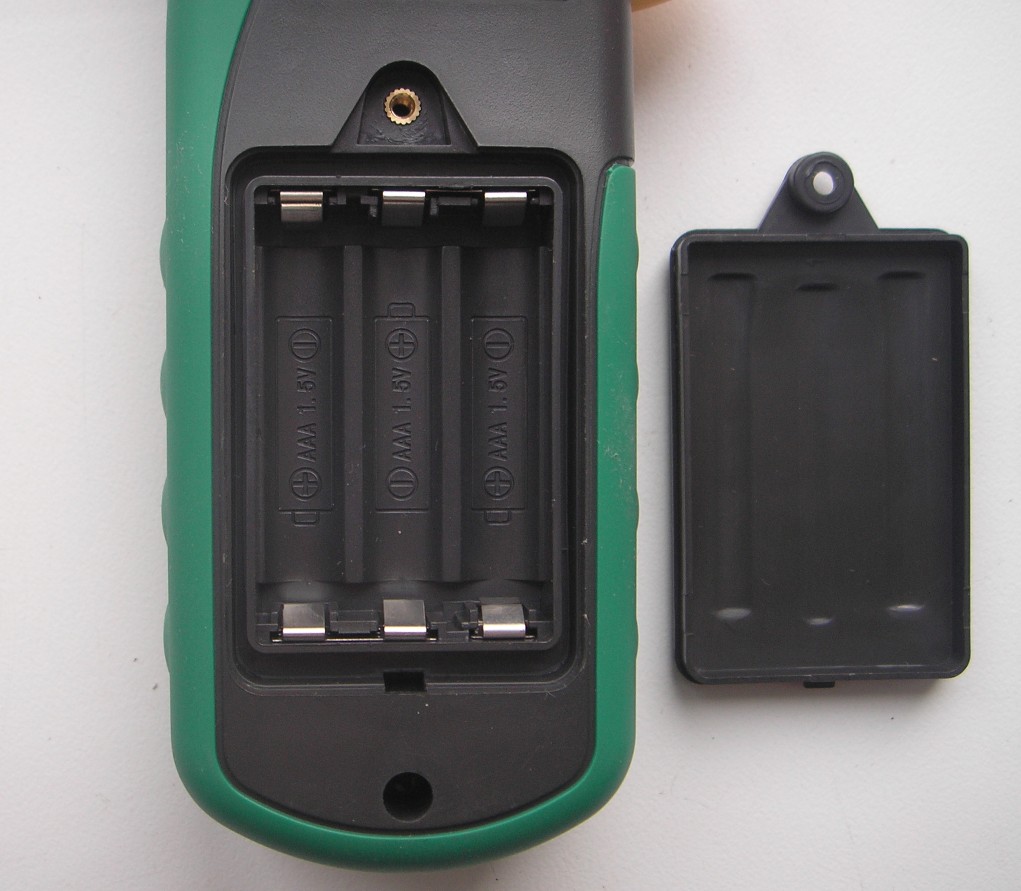

Прибор работает от трёх батареек ААА. Батарейки в комплект не входят.

Батарейки вставляются с натягом. Крышка батарейного отсека крепится при помощи винта, который вкручивается в бронзовую втулку. Здесь проблем не будет.
Элементы питания вставляются встречно-параллельно. Где плюс, где минус люди с плохим зрением найдут с трудом. Было б неплохо, если б плюс и минус были выделены краской (а не выдавливанием).

Контакты выполнены однотипно, без пружинок, которые бы помогали определиться с полярностью подключения. Теперь при замене батарей придётся рассматривать надписи (плюс и минус). Благо делать это придётся не часто. При перевёртывании девайса (без крышки) батареи могут и выскочить. Закрывать обязательно.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы. Внешний вид на пять с плюсом.
Материал кнопок – что-то типа силикона.

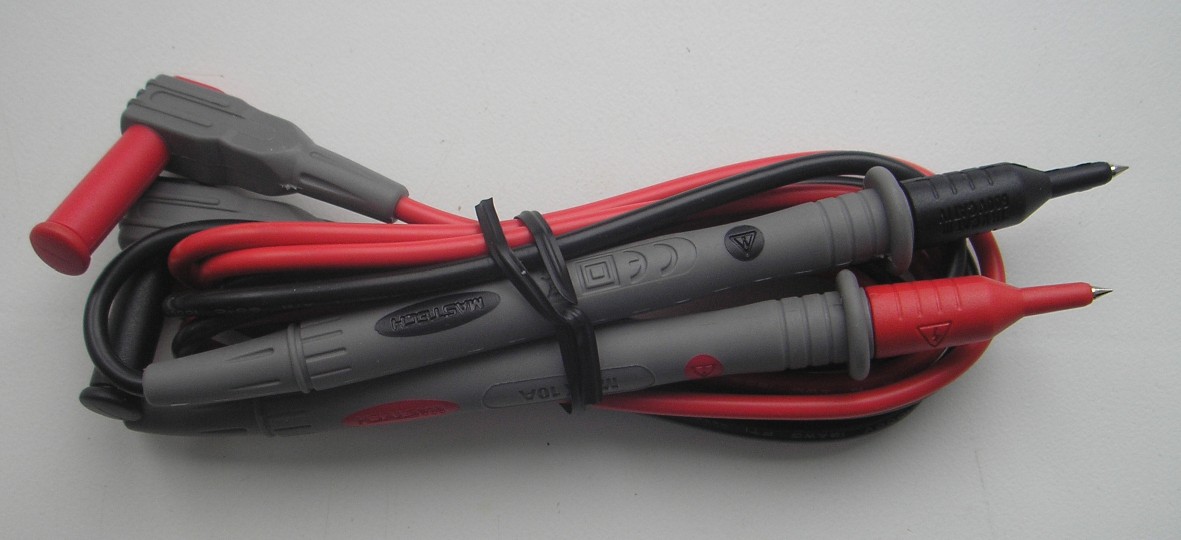

Щупы изготовлены качественно.

Единственное к чему придерусь, немного жестковатые.

Оконечная (идущая к проводам) часть щупов имеет более мягкую структуру и изгибается вместе с шнурами, если за них потянуть.

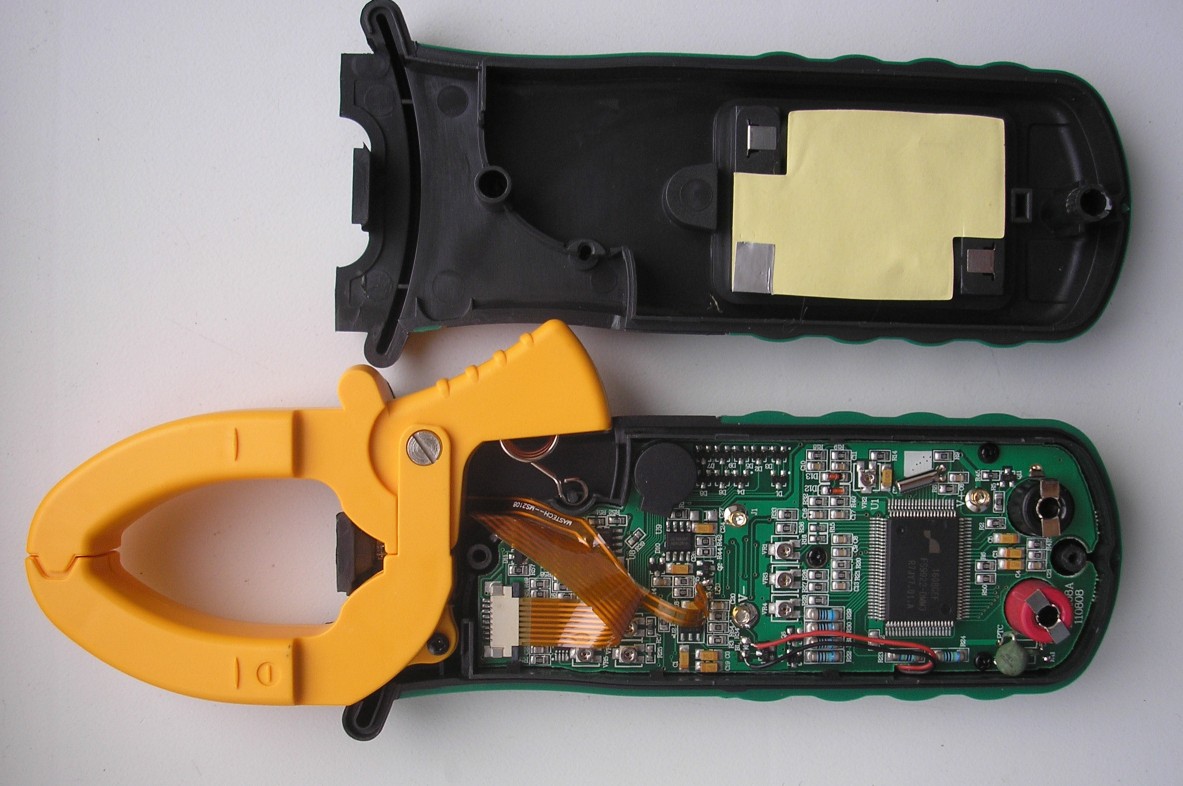

Прибор разбирается очень легко. Достаточно открутить два самореза.



В качестве «мозга» полноценная микросхема. Это всегда плюс.

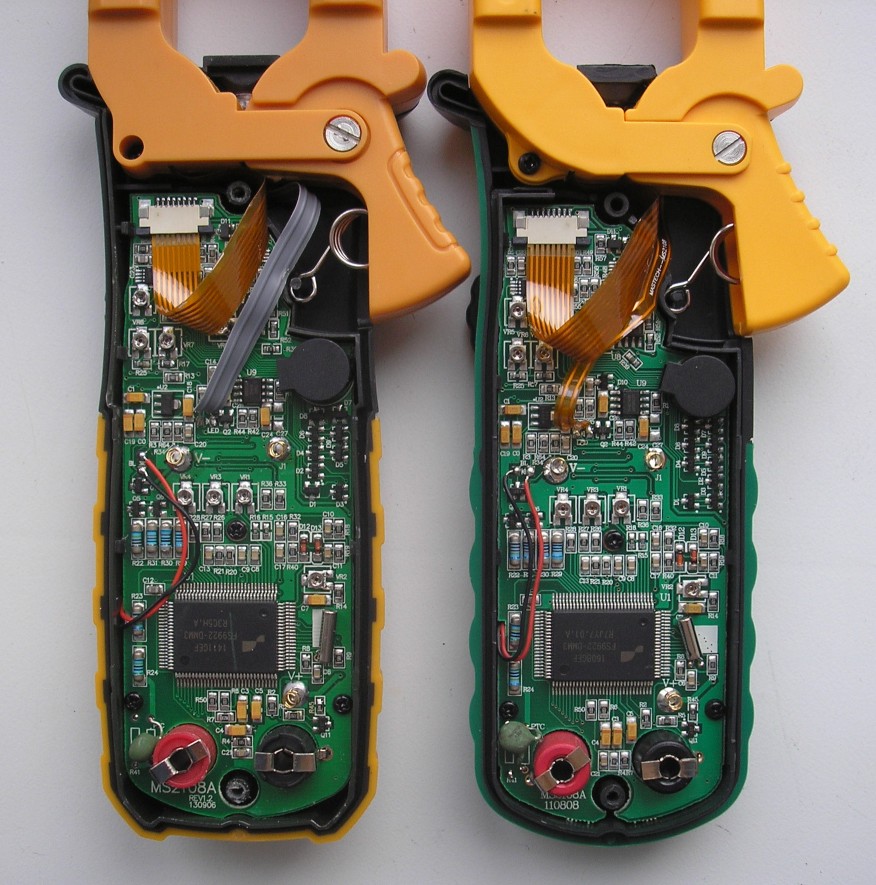

А теперь сравним с собратом — HYELEC MS2108A.


На плате много подстроечников, в случае чего можно и поднастроить. Но это отдельная тема.
Откручиваю ещё саморез и специальной формы винт.

Плату держат очень плотные защёлки.

Дисплей держится на трёх саморезах.

Контактные площадки смазаны, не очень обильно, видно только на отсвет.
Девайс я закрываю, и перехожу к определению точностных характеристик. Все приборы, при помощи которых буду определять точность, имеют стоимость в пределах от 10 000 до и выше 100 000рублей. Естественно это не личные приборы. Вряд у кого они есть в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров)
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. В виде таблицы понятнее и нагляднее.
Выставляю частоту 50Гц. Все данные свёл в таблицу.

Погрешность не превышает 0,5% (!).
А вот, что написано в паспорте:)


В паспорте указан диапазон рабочих частот 40-400Гц. Проверял, измеряет до 2кГц (в классе). Выше начинает врать.
Всунул в розетку. НЕ каждый мультиметр покажет такое. Много приборов прошло через мои руки. Поверьте, это очень хороший результат.
Можно сравнить с другим, гораздо более высокого класса прибором.

В режиме измерения переменного напряжения можно измерить частоту (частоту сети, например). Для этого достаточно нажать кнопку Hz% во время измерения.

Измерил частоту сети для примера. Заявленная точность измерений на частотах 10Гц-1кГц: ±(1,5%+5 ед. счета). Выше, не нормируется.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору клещи и записываю то, что они (клещи-мультиметр) показывают. Все данные свёл в таблицу.

Индикатор у клещей показывает не только цифры, но и измеряемые величины (V, mV). Точность очень высокая (погрешность не более 0,5%), лучше чем у мультиметра, обозреваемого мной не так давно.
Перехожу к измерению сопротивления.

Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Заявленная погрешность 0,8%. В действительности не более 0,4%. Прибор и здесь показал шикарную точность.

Девайс неплохо настроен на заводе. Погрешность в пределах последнего знака. Почему я написал мнимый предел измерения? Прибор с автовыбором пределов. И при измерении какой-либо величины он сам его (предел) выбирает. Отключить эту опцию нельзя.
Возникает иногда интересный эффект на границе пределов. При измерении одного и того же сопротивления (и не только сопротивления) может перескакивать с одного предела на другой, в зависимости от того, с какой стороны к этой границе подходить (сверху или с низа).
Перехожу к измерению ёмкости. Измерение сопротивления, ёмкости, прозвонка и тест диодов осуществляется в одном положении переключателя режимов. Для вызова нужной функции пользуемся кнопкой SEL.
Заявленная погрешность не более 4%. В реальности около 1%.


Обратил внимание на нехорошее свойство. При измерении ёмкости свыше 1мкФ появляется задержка в измерении. Время задержки указал в таблице. Проявляется только при измерении ёмкостей и больших сопротивлений (несколько МОм).
Добавлю фото измерения электролита 470мкФ.

При измерении электролита на 4700мкФ показал перегрузку. Верхний предел действительно 4000мкФ.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения. Единственное отличие — буду измерять при помощи клещей. Делаю петлю. Измеряю ток, походящий через неё.
При измерении постоянного тока пришлось воспользоваться кнопочкой REL. Видимо магнитное поле земли в купе с промышленными помехами делает своё нехорошее дело.

Все данные внёс в таблицу.

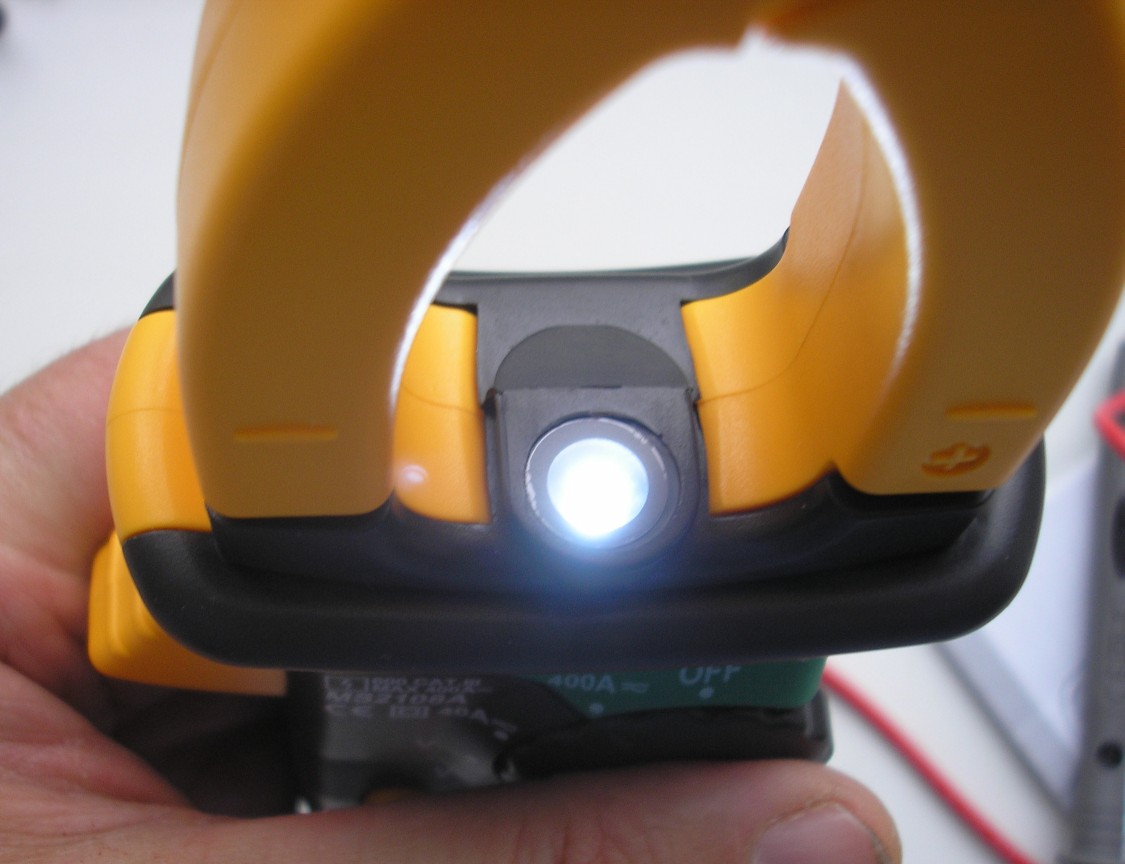

Можно включить подсветку экрана. Для этого нужно удерживать кнопку HOLD в течение 2 секунд. При переключение в режим измерения клещами (40А,400А) одновременно с подсветкой экрана загорается светодиод рабочей области клещей.

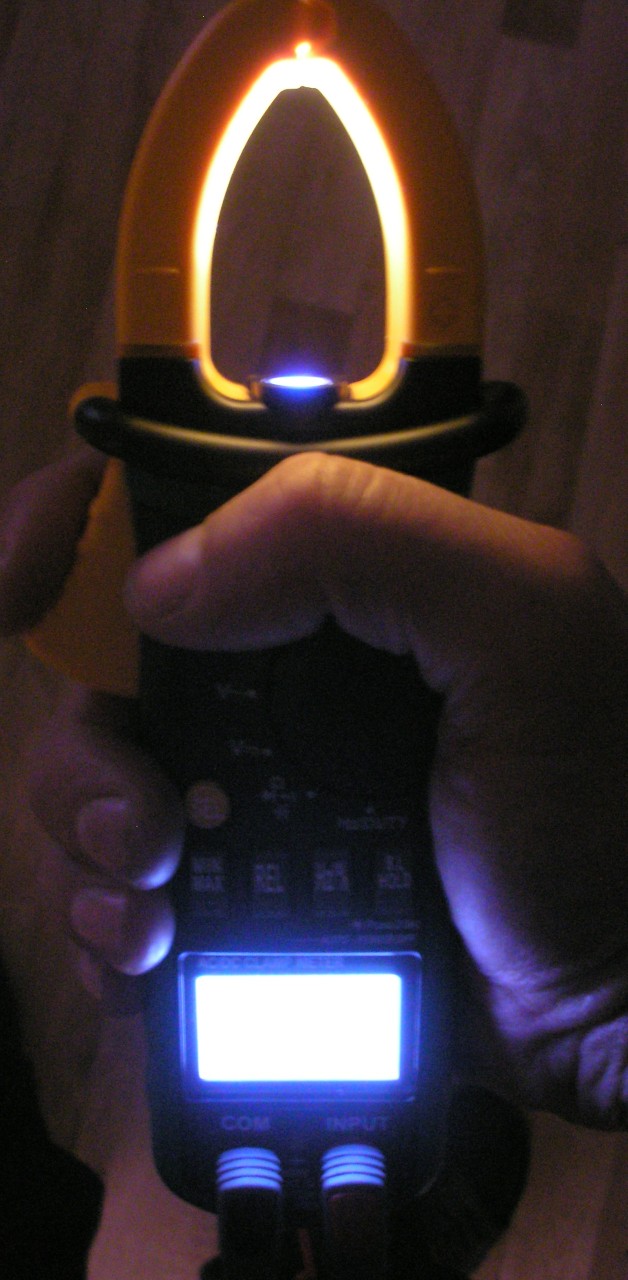

В темноте это выглядит так.

Переключения измерения с переменки на постоянку и наоборот осуществляются нажатием кнопки SEL.
Проверить работу прибора при измерении переменного тока досконально не смогу. С токами до 400А никогда не сталкивался (в принципе).
40А:
1А -00.93А
2А -01.96А
5А -04.99А
7А — 07.07А
400А:
1А -000.8А
5А -004.8А
7А — 006.9А
Токи подавал с установки для поверки электросчётчиков. Источника образцового переменного тока бОльшей величины не имею. И здесь прибор не подвёл. Для клещей это очень хороший результат.
В режиме измерения переменного тока можно измерить частоту. Для этого достаточно нажать кнопку Hz% во время измерения. Заявленная точность измерений на частотах 10Гц-1кГц: ±(1,5%+5 ед. счета). При этом ток через клещи должен быть не менее 4А. Проверил, задал частоту 65Гц.

Прибор может измерять частоту до 10Мгц. По жизни никогда не пользовался. Но раз есть, проверю.
Подключил к генератору. Его рабочий диапазон с лихвой перекрывает диапазон клещей.

По инструкции клещи измеряют до 10МГц. В реальности 17Мгц (0дБ).
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
10МГц-9,997МГц -10дБ.
1МГц-0,999МГц -999,7кГц — 20дБ.
100кГц- 099,9кГц -99,97кГц — 20дБ.
10кГц- 09,99кГц -9,997кГц — 20дБ.
1кГц- 0,999кГц -999,7Гц — 20дБ.
На границе поддиапазонов перескакивает, именно поэтому указал по две частоты.


Может измерять скважность. Для этого достаточно нажать кнопку Hz% во время измерения.
Прозвонка диодов и пищалка разнесены в разные режимы. При прозвонке диодов на щупах 2,87В. В режиме пищалка 0,44В. Это реально измеренные показания.
В режиме измерения полупроводников светодиоды подсвечиваются.


Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Задержка при измерении ёмкости свыше 1мкФ (очень непривычно).
Плюсы:
+ Индикатор показывает измеряемые величины (А, мВ, мкФ…).
+ Есть подсветка дисплея (хотя сам никогда не пользуюсь, в потёмках никуда лезу).
+ Автовыбор пределов измерения.
+ Батареи питания ААА
+ Высокая точность прибора (намного выше заявленной).
+ Сделан аккуратно и добротно.
+ Наличие автоотключения. Прибор выключится через 16 минут бездействия.
Кажись всё. Если что забыл, поправьте.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Прибор имеет насыщенный функционал. Гораздо больший, чем я привык вкладывать в понятие электроизмерительные клещи.
Может про что-нибудь и забыл рассказать. Слишком много всего они умеют. Ещё не все возможности исследовал. Уж извините.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
