Давно не делал обзор про лампочки. Думал, что уже все изучил. Но мой знакомый нашёл-таки. Вроде и лампочка недорогая, и драйвер правильный выбрать можно, и цена невысокая. Проверю, что это за бренд: SZFC. Будет очередной обзор (разбор) светодиодной продукции из Китая. Как вы поняли, заказал не для себя. Но это на скорость не влияет:)
Надеюсь, результаты тестов, полученные мною, будут интересны и вам.
В этом магазине заказываю не в первый раз. Цены одни из самых низких. Хотя косяков больше, чем достаточно. Посылку поделили на две части. Благо, что трек дали в обоих случаях. И это вторая часть посылки. Прибыла буквально на днях.
Заказываю по принципу – не менее 40 долларов. При этой сумме дают бесплатный трек. Есть шанс, что товар не потеряется:)
У этого магазина очень часто меняются ценники. По какой цене я купил, можете увидеть из картинки.

Теперь смотрим, в каком виде прислали. Всё было упаковано в полиэтиленовый пакет, «пропупыренный» изнутри. Это и спасло. Внутри картонной коробочки тоже «пупырка».

Ничего необычного. Попинали на славу.
К счастью, без повреждений.
Лампочка оказалась меньших размеров, чем мы предполагали (135мм в длину, 60мм в диаметре).

Взвесил. 127г.

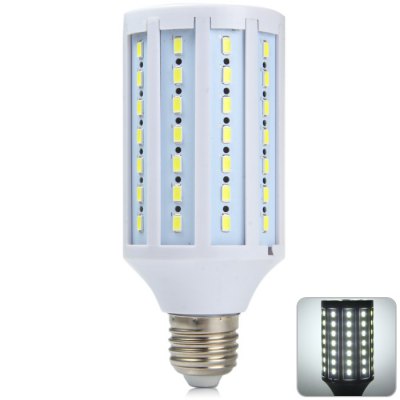

Лампочка – обычная «кукурузина», но без защитного колпака. Есть плюсы – хорошее охлаждение. Есть и минусы – загрязняющий фактор.
Драйвер должен быть электронный (смотрим на страницу магазина). Это видно по заявленному рабочему напряжению АС85-265В. Пульсаций быть не должно. Чуть позже проверю.
Снизу/сверху лампочки имеются вентиляционные отверстия.

Есть куда входить/выходить нагретому воздуху. Светодиодные пластины ничем не прикрыты. На них эти отверстия практически не влияют. Больше важны для охлаждения драйвера.
Название бренда SZFC в виде наклейки. Видно, слабоват ещё.

Лампочку выбирали по тем же критериям, что и раньше. Основным условием было наличие электронного драйвера. Он имеет ряд существенных преимуществ перед балластом из конденсаторов. Это и отсутствие пульсаций светового потока частотой 100Гц (вредных для глаз) и электробезопасность.
А теперь смотрим на страницу магазина.
Specifications
Brand: SZFC
Base Type: E27
Type: Corn Bulbs
Output Power: 20W
Emitter Types: SMD 5730
Total Emitters: 84
Actual Lumen(s): 1700Lm
CCT/Wavelength: 3000K, 6000K
Voltage (V): AC 110, AC 220, AC 85-265/50-60Hz
Features: Low Power Consumption, Long Life Expectancy
Function: Studio and Exhibition Lighting, Home Lighting, Commercial Lighting
Available Light Color: White, Warm White
Dimension and Weight
Product Weight: 0.113 kg
Package Weight: 0.165 kg
Product Size (L x W x H): 14 x 5.8 x 5.8 cm / 5.50 x 2.28 x 2.28 inches
Package Size (L x W x H): 16 x 7.5 x 7.5 cm / 6.29 x 2.95 x 2.95 inches
Package Contents
Package Contents: 1 x SZFC E27 20W LED Corn Bulb

Светодиоды SMD5730 имеют паспортную мощность 0,5Вт. Всего 84 штук. 0,5Вт*84=42Вт. На странице магазина – 20Вт (явно с запасом, что не может не радовать). Сколько на самом деле, узнаем чуть позже.
Посмотрим, как светит.
Фотоаппарат перевожу в ручной режим. Все снимки делаю в абсолютно одинаковых условиях. Все лампочки вкручиваю по очереди в одну и ту же настольную лампу. Съёмки провожу с одинакового расстояния…и т.д.


Обозреваемая лампочка слегка синит, при этом светит немного ярче. Экспонометр показывает то же самое.

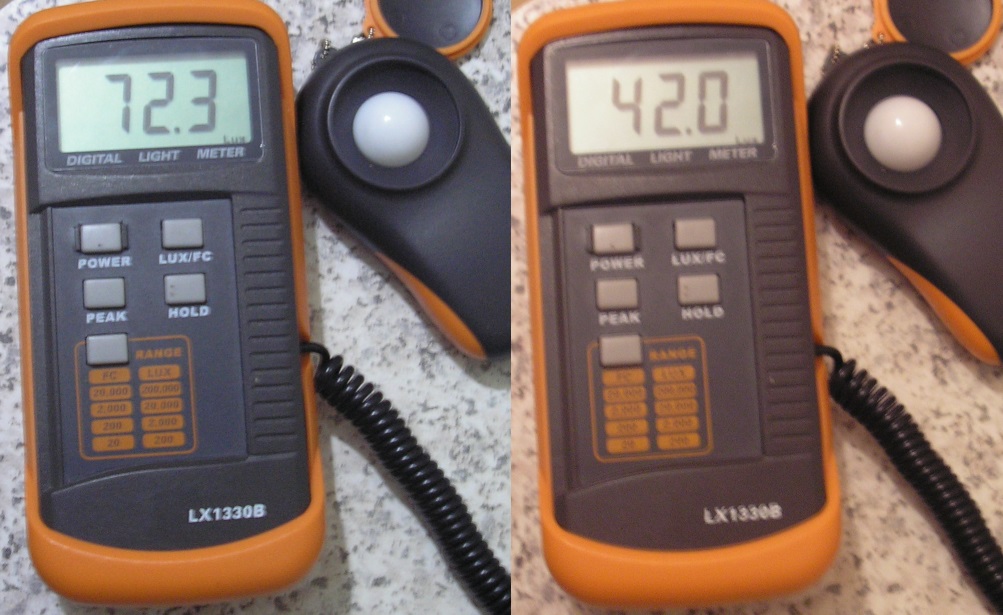

Измерил люксметром. Проверил на кухне. Лампочки вкручиваю в патрон на штатное место (на расстоянии 50см от потолка, 2,2м от пола). Плафон снимать не стал. Прибор положил на край стола.

1. 72,3 Lux — героиня обзора (20Вт).
2. 42,0 Lux — лампа накаливания (100Вт).
Из-за разной диаграммы освещённости показания сильно разнятся.
По личным ощущениям героиня обзора светит чуть ярче, совсем незначительно.
Пора перейти к тепловому режиму (очень сильно влияет на надёжность).
С помощью пирометра измерил температуру лампочки. Самой горячей оказалась верхняя крышечка. Там и измерЯл.

10 мин. +55,1°С
20 мин. +59,5°С
30 мин. +63,4°С
40 мин. +64,5°С
60 мин. +64,8°С
Честно говоря, думал, что лампочка будет горячее. Но работа без защитного колпака даёт своё преимущество.
Осталось на практике проверить реальную мощность лампочки.

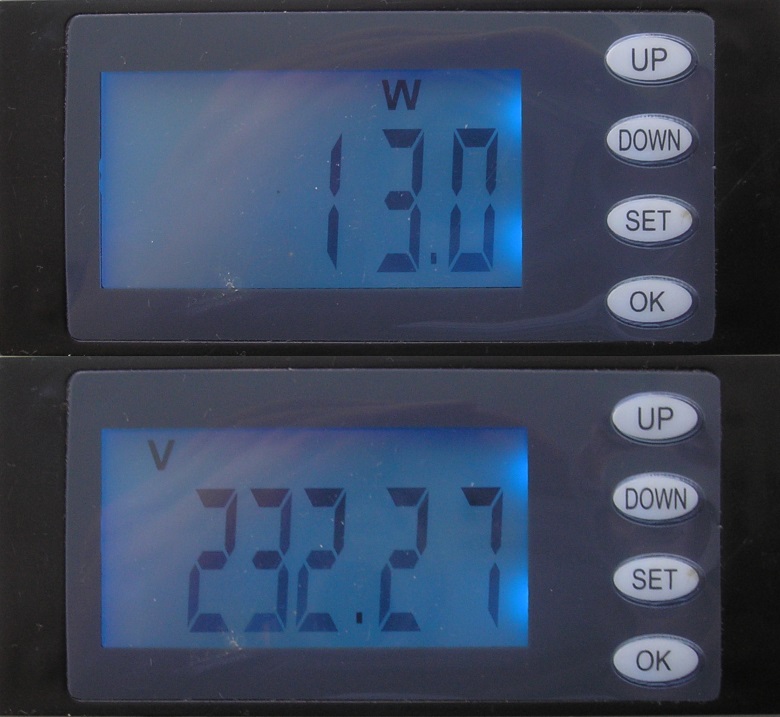

Смотрим потребление по переменному току.

Магазин слукавил (20Вт): 13,0Вт потребления от сети (232В). Посмотрим, сколько потребляет по постоянному току. Для этого надо разобрать лампочку. Пластиковая крышечка зафиксирована на клею. Снимается очень тяжело.

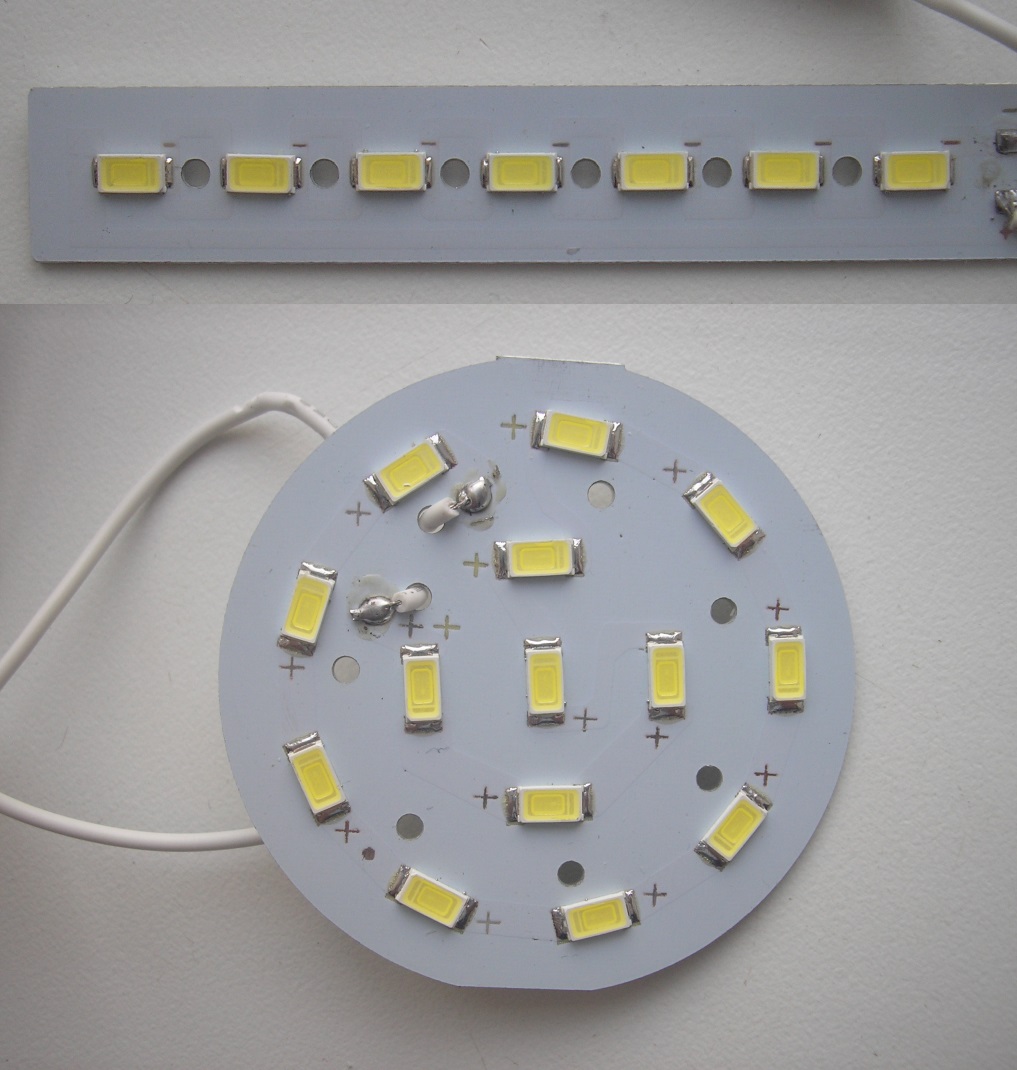

Когда взвешивал лампочку и не думал, что пластины будут из алюминия. Уж очень она была лёгкая. Алюминиевые платы – это несомненно плюс.
Драйвер жёстко приклеен к корпусу лампочки. Лежит открыто и не спрятан в скотч или термоусадку. Это тоже плюс, не должен перегреваться.

Клеем залит основательно. Ковырять не вижу смысла. Во-первых, лампочка не моя. Во-вторых, судя по температуре и помехам, ничего допиливать не требуется.
Судя по размерам, по входу и выходу драйвера стоят электролиты высокой ёмкости (влияет на пульсации). В данном случае размер важен.


На выходе стоит конденсатор на 47мкФ.
Светодиоды припаяны аккуратно.

Схемотехнически светодиоды собраны в 6 параллелей по 14 штук в каждой (всего 84).
Никаких ВЧ помех не замечено. Проверяю просто. Лампочку подключаю в ту же розетку, что и телевизор. Если драйвер «шумит», то цифровые каналы пропадают.
Но зная (из опыта), какие лесенки и горбы бывают на светодиодах, решил проверить пульсации.
Подключил осциллограф согласно схеме из ГОСТа.

Ни каких НЧ пульсаций нет, только мизерные ВЧ помехи на частоте в несколько десятков кГц. Для глаз безвредно. Стандартная картинка для импульсных драйверов. Переключатель осциллографа 5мс/дел.


Измерил мощность лампочки по постоянному току. На выход драйвера подключил вольтметр. Амперметр подключил последовательно светодиодам.

Мощность лампочки по постоянному току Р=43,4В*0,26А=11,3Вт. Не более 30% от номинала. Это большой плюс. КПД и надёжность в этом режиме значительно выше.
Получается, что драйвер потребляет Р=13,0-11,3=1,7Вт или что-то около того.
Надёжность лампочки зависит не только от температуры светодиодов, но и от качества их изготовления. Сколько послужит, покажет только время.
Вот в общем-то и всё. Если есть какие-нибудь идеи по поводу других тестов, с удовольствием изучу, пишите.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи всем!
