«Лампочка-кукуруза» 165 LED! 40W 5730SMD, Е27

Цена: $9.82

Давно не делал обзор про лампочки. И эту заказывал не для себя. У меня их слишком много, чтоб решиться на такое. Напарник попросил. Вроде и лампочка недорогая (в пересчёте Вт/$), и драйвер правильный выбрать можно. Проверю её по полной. Будет очередной обзор (разбор) светодиодной продукции из Китая.
Надеюсь, результаты тестов, полученные мною, будут интересны и вам.
В этом магазине заказываю не в первый раз. Цены одни из самых низких. Хотя косяков больше, чем достаточно. Посылку поделили на две части. Благо, что трек дали в обоих случаях. И это вторая часть посылки.
Заказываю по принципу – не менее 40 долларов. При этой сумме дают бесплатный трек.
У этого магазина очень часто меняются ценники. По какой цене я купил, можете увидеть из картинки.


Теперь смотрим, в каком виде прислали. Всё было упаковано в полиэтиленовый пакет, «пропупыренный» изнутри. Внутри картонной коробочки тоже «пупырка».


Ничего необычного. При доставке попинали на славу.
К счастью, без повреждений.

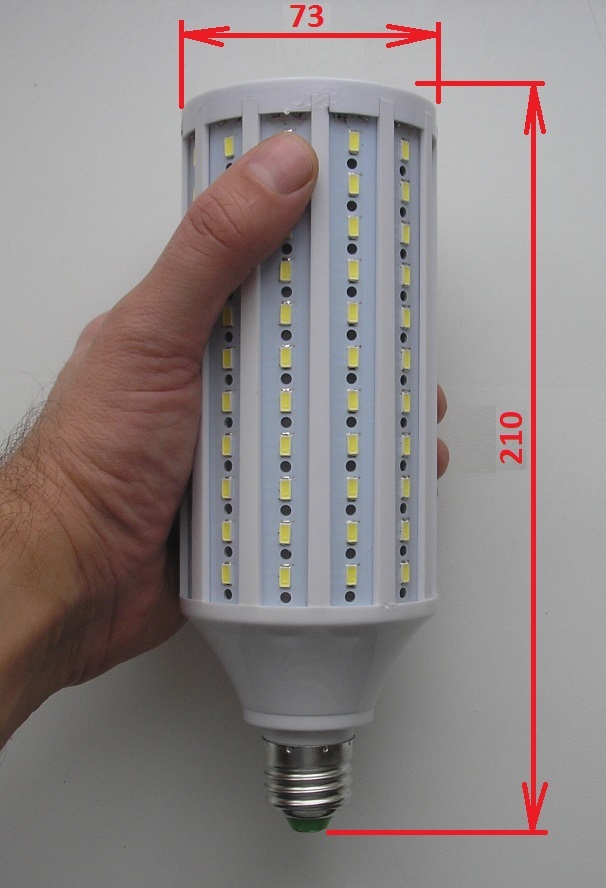

Лампочка оказалась очень больших размеров, (210мм в длину, 73мм в диаметре).


Взвесил. 251г.


Лампочка – обычная «кукурузина», но без защитного колпака. Есть плюсы – хорошее охлаждение. Есть и минусы – загрязняющий фактор.
Драйвер должен быть электронный (смотрим на страницу магазина). Это видно по заявленному рабочему напряжению АС85-265В. Пульсаций быть не должно. Чуть позже проверю.

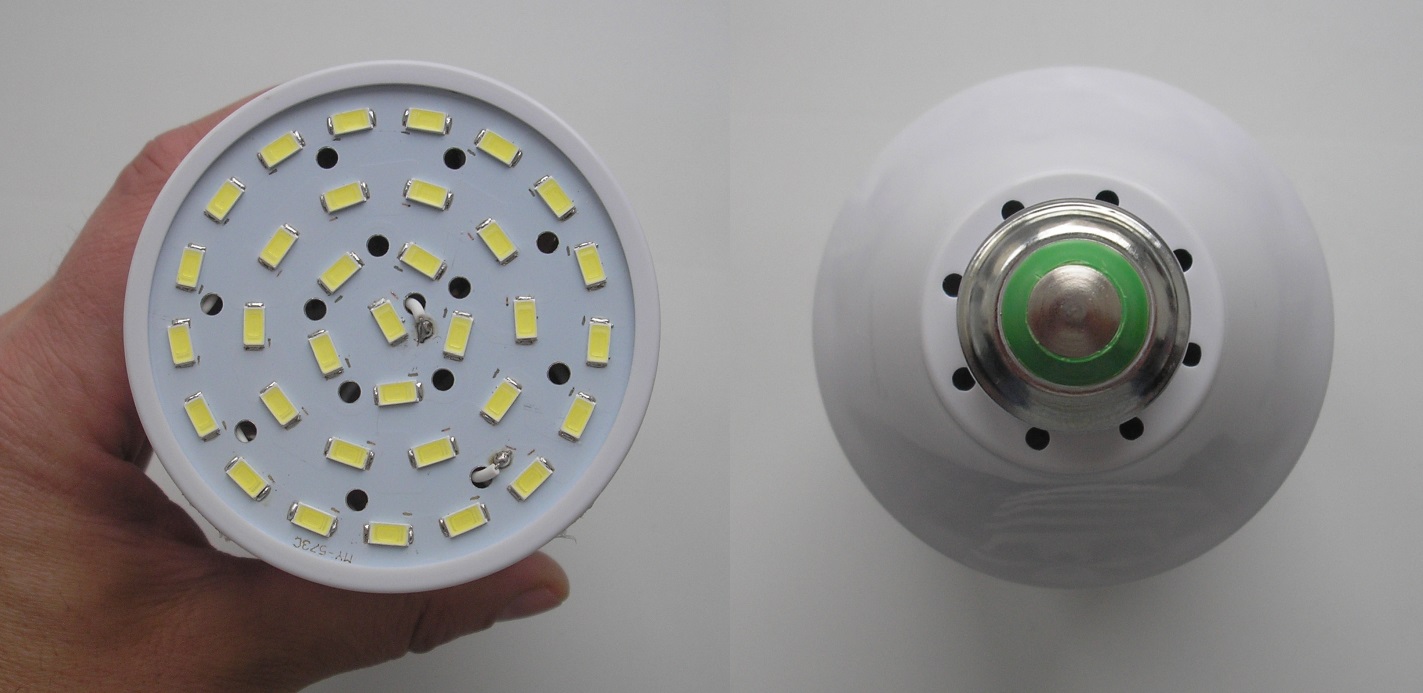

Снизу/сверху лампочки имеются вентиляционные отверстия.


Есть куда входить/выходить нагретому воздуху. Светодиодные пластины ничем не прикрыты. На них эти отверстия практически не влияют. Больше важны для охлаждения драйвера.
Название бренда SZFC отсутствует. Хотя на предыдущей наклейка была.
Лампочку выбирали по тем же критериям, что и раньше. Основным условием было наличие электронного драйвера. Он имеет ряд существенных преимуществ перед балластом из конденсаторов. Это и отсутствие пульсаций светового потока частотой 100Гц (вредных для глаз) и электробезопасность.

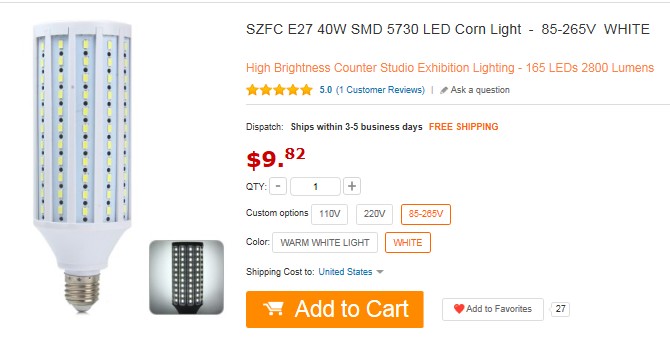

А теперь смотрим на страницу магазина.


Светодиоды SMD5730 имеют паспортную мощность 0,5Вт. Всего 165 штук. 0,5Вт*165=82,5Вт. На странице магазина – 40Вт (явно с запасом, что не может не радовать). Сколько на самом деле, узнаем чуть позже.
Стандартных сравнительных снимков с лампой накаливания на фоне гигрометра не будет. Не вижу смысла. Слишком велика мощность обозреваемой лампочки, чтобы с чем-нибудь сравнивать. А вот на кухне при помощи люксметра проверю.
Лампочки вкручиваю в патрон на штатное место (на расстоянии 50см от потолка, 2,2м от пола). Плафон снимать не стал. Прибор положил на край стола.


1. 41,0 Lux — лампа накаливания (100Вт).
2. 165,7 Lux — героиня обзора (40Вт).
3. Штатная «энергосберегайка».
По личным ощущениям героиня обзора светит ярче, значительно.
Обозреваемая лампочка слегка синит.
Пора перейти к тепловому режиму (очень сильно влияет на надёжность).
С помощью пирометра измерил температуру лампочки. Самой горячей оказалась верхняя крышечка. Там и измерЯл.


Уже через 15 мин. +84,6°С!
Честно говоря, думал (судя по размерам), что лампочка будет холоднее. Дальше измерять не стал. Температура будет только выше. Без переделки использовать не рекомендую.
Осталось на практике проверить реальную мощность лампочки.
Смотрим потребление по переменному току.


Магазин слукавил (40Вт): 33,7Вт потребления от сети (237В). Посмотрим, сколько потребляет по постоянному току. Для этого надо разобрать лампочку. Пластиковая крышечка зафиксирована на клею, но не по всему периметру, а выборочно. Снимается очень тяжело.


Алюминиевые платы – это несомненно плюс. Есть ещё один плюс – светодиоды подключаются к драйверу посредством разъёма.

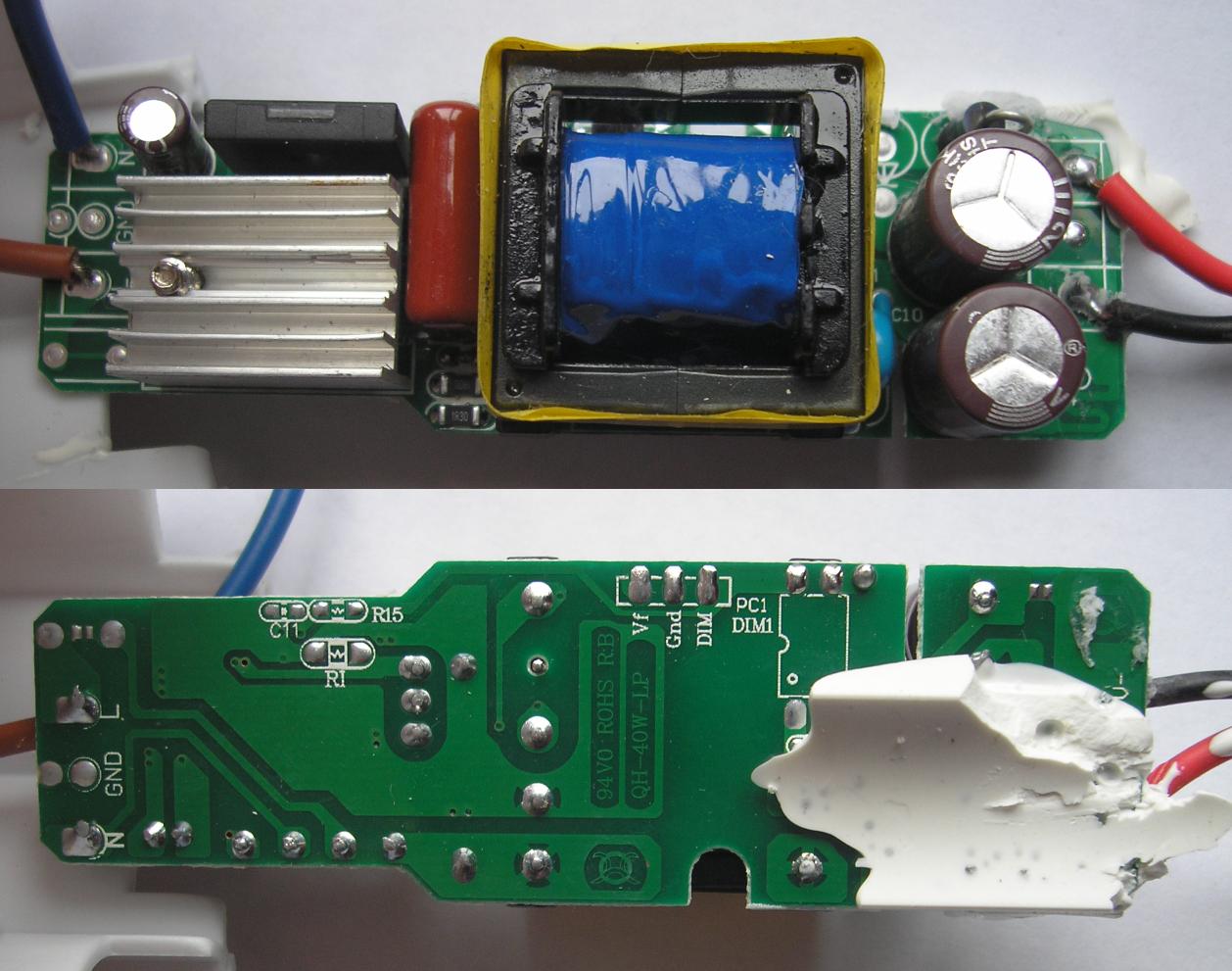

Драйвер жёстко приклеен к корпусу лампочки. Лежит открыто и не спрятан в скотч или термоусадку. Это тоже плюс, не должен перегреваться.


Клеем залит основательно. Ковырять не решился, не моя. По выходу драйвера стоят два электролита 22мкФ*160В.
Светодиоды припаяны аккуратно.

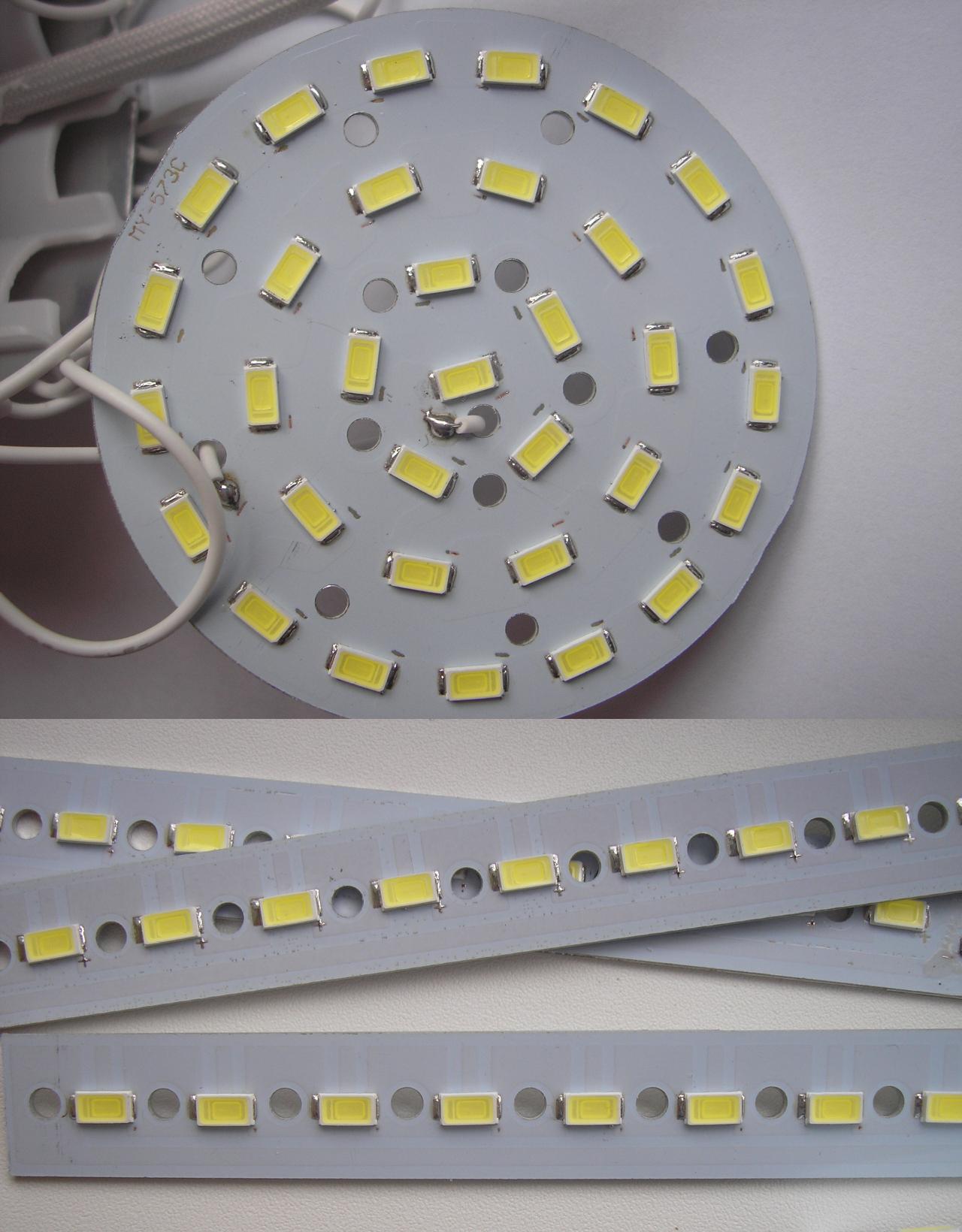

Схемотехнически светодиоды собраны в 5 параллелей по 33 штуки в каждой (33 светодиода на верхней плате и по 11 светодиодов на 12-ти боковых пластинах). Всего 165.
Никаких ВЧ помех не замечено. Проверяю просто. Лампочку подключаю в ту же розетку, что и телевизор. Если драйвер «шумит», то цифровые каналы пропадают.
Но зная (из опыта), какие лесенки и горбы бывают на светодиодах, решил проверить пульсации.
Подключил осциллограф согласно схеме из ГОСТа.


Нестандартная картинка для импульсных драйверов.



Удивлён – это мало сказано. Пульсации около 26% частотой 100Гц. Многовато. Это уже вторая причина для «допила».
Измерил мощность лампочки по постоянному току. На выход драйвера подключил вольтметр. Амперметр подключил последовательно светодиодам.


Мощность лампочки по постоянному току Р=104,4В*0,29А=30,6Вт. Не более 40% от номинала. Это большой плюс. КПД и надёжность в этом режиме значительно выше.
Получается, что драйвер потребляет Р=33,7-30,6=3,1Вт или что-то около того.
На этом исследования можно было и закончить. Но… лампочку необходимо дорабатывать.
После согласования с напарником всех возможных последствий вмешательства в работу лампочки приступил к «допиливанию».
Драйвер пришлось выковыривать.

Токозадающие резисторы я сразу нашёл. Здесь их два, стоят впараллель.


Два резистора: 1,0 Ом и 1,3 Ом. После того как выпаял сопротивление на 1,3 Ом, мощность лампочки снизилась с 33,7Вт до 24Вт. Маловато будет. Впаял сопротивление на 3,3 Ом (получилось 1.0 и 3.3 Ом впараллель).

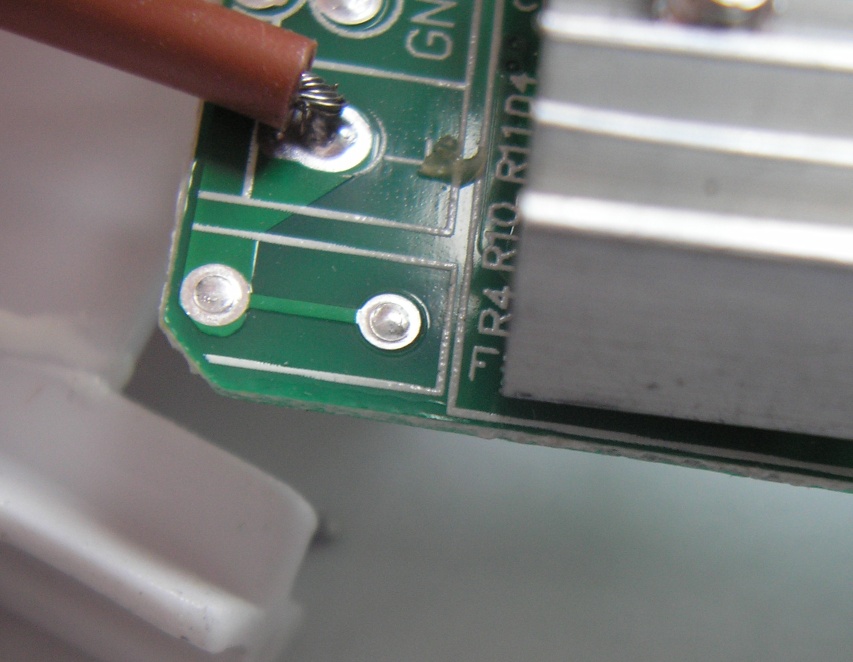

Нашёл импровизированный предохранитель (печатная дорожка).


Нашёл выпрямительный мост.


А вот элетролита на выходе моста не нашёл. Только обычный конденсатор (коричневый слева, судя по размерам, не более 1мкФ). Поэтому такие большие пульсации. Персонального места нет, посему припаял куда смог. 4,7 мкФ*400В. Желательно не менее 10мкФ. Но что нашёл, то и припаял.


На выходе ничего припаивать не стал. Того, что стоит, вполне достаточно.


Лампочку я собираю. Пришло время смотреть, что натворил.


Мощность снизилась приблизительно на 6Вт до 27,9Вт. С учётом потерь на драйвере (около 10%) получаем чисто светодиодную мощность около 25Вт.
Ну а самое главное удалось снизить температуру лампочки, что сильно влияет на надёжность.


10 мин. +70,0°С
20 мин. +72,8°С
40 мин. +76,4°С
50 мин. +77,3°С
60 мин. +78,1°С
Пульсации тоже проверил.


Что-то около 10%. Теперь можно ставить в любое помещение.
Яркость свечения тоже изменилась.


Надёжность лампочки зависит не только от температуры светодиодов, но и от качества их изготовления. Сколько послужит, покажет только время.
Вот в общем-то и всё. Если есть какие-нибудь идеи по поводу других тестов или «допила», с удовольствием изучу, пишите.
Мои доработки можно применить не только конкретно к этой лампочке. На этой лампочке я лишь потренировался.
Небольшое видео разборки. Может кому интересно.

Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи всем!

2 комментария

Mikalai
За кучей текста и картинок затерялось одно предложение с самой полезной информацией:
Обозреваемая лампочка слегка синит.
Теперь собственно вопрос.
Субъективно какой можно сделать вывод?
Лампочка очень яркая, не мерцает, но цвет не очень приятный для глаз?
Комфортно ли Вам будет, если в комнате светит только эта лампочка?
AleksP
Теперь собственно вопрос.
Субъективно какой можно сделать вывод?
Лампочка очень яркая, не мерцает, но цвет не очень приятный для глаз?
Комфортно ли Вам будет, если в комнате светит только эта лампочка?
Это значит, что зависит от предпочтений конкретного человека. Для меня в зале неприемлемо, но на кухне вполне себе…
