Тестер транзисторов M12864 DIY

  • 112 читателей · 835 топиков · RSS

Цена: 16.85

Всем привет


Сегодняшний обзор будет посвящен небольшому конструктору тестер транзисторов. Все чаще приходится что то паять для себя. Приходят различные радиокомпоненты которые проверить было нечем. Вот и решил купить полезный прибор для себя. У китайцев много различных DIY конструкторов. Я выбрал тот который уже обозревали, дабы не натыкаться на подводные камни — резистор не тот или маркировка неправильно нанесена у китайцев такое часто встречается. Полностью описывать работу устройства и его настройку не буду так как подробный обзор данного прибора уже был, желающим посмотреть получилось спаять хитрый прибор или нет прошу под кат.



Поставляются конструктор в небольшой коробочке. Все элементы находились в антистатическом пакете, дисплей лежал лицевой стороной к монтажной плате, так больше шансов сохранить его во время транспортировки.

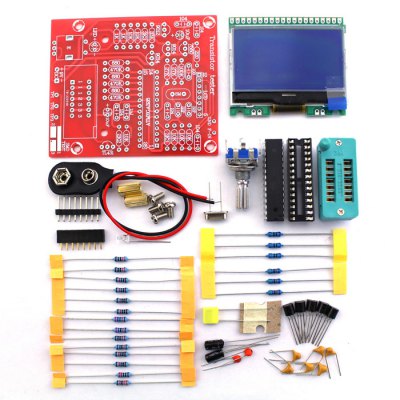

Небольшая кучка компонентов, ее нужно отсортировать для подсчета. Инструкции в комплекте нет, но ее можно скачать с интернета. Так как обзор на данный конструктор уже был, я просто посмотрел комплектацию и сравнил с моей. Все нормально, комплектация полная.
Можно приступать к пайке.



В комплекте идет керамический конденсатор — красного цвета на фото. Его может и не быть в других конструкторах. Он необходим для калибровки прибора, если его нет в комплекте, придется купить, он стоит копейки.

На всякий случай проверил плату, возможно внесли изменения. Нет все осталось как прежде. Плата изготовлена хорошо, защитный слой и маркировка также на уровне, отверстия металлизированы. Вот бы всегда так делали.



Графический дисплей немного отличается расположением дорожек, но в целом работает также отображает 2 строки по 16 символов.



Как и в предыдущем обзоре, производитель положил в комплект резисторы с заявленной точностью 0.1%. Обозначается это последней полоской фиолетового цвета, для такого прибора это очень важно для точной работы.

Начал пайку с резисторов, они самые мелкие, маркировку не проверял — просто измерял мультиметром сопротивление и устанавливал согласно маркировке на плате.



Потом перешел к чуть более крупным элементам — конденсаторам, тут нужно быть более внимательным и следить за маркировкой керамических конденсаторов и за правильной полярностью электролитических конденсаторов.

Все транзисторы подписаны. Устанавливать согласно маркировке, и желательно пинцетом аккуратно подогнуть ножки, чтобы их можно было зафиксировать на одной высоте.



Дальше приступил к пайке крупных элементов. Тут сложностей возникнуть не должно, но я все же умудрился криво припаять энкодер.



Что бы установить графический дисплей правильно, и ножки были ровными, необходимо ножки сразу вставить в гнезда на плате, установить стойки и потом приложить дисплей. Если все ровно, значит можно припаивать. Таким образом ножки на дисплее будут установлены ровно и отверстия для болтов будут совпадать с стойками.



Микроконтроллер уже запрограммирован, это хорошо. Можно не парится с программированием. Последний проводок для питания прибора припаян.
Можно включать.

Так как у меня первый такой прибор откалибровать с первого раза у меня не получилось, но в главном меню прибора есть пункт калибровки чем я и воспользовался, с третьей попытки прибор откалиброван. Проблема была вовремя высунуть перемычку и вставить конденсатор из комплекта, сказалась волнение ведь это первый прибор который я спаял сам.



Краткое нажатие на энкодер прибор начинает тест. Долгое нажатие на энкодер прибор включает главное меню:

Transistor — измерение параметров полупроводников, сопротивления резисторов
Frequency — измерение частоты сигнала, подключенного к контактам платы GND и F-IN, они находятся справа вверху над дисплеем.
F-generator — Генератор прямоугольных импульсов разной частоты.
10bit PWM, — выводятся импульсы прямоугольной формы с регулируемой скважностью.
C+ESR — Я не совсем понял этот пункт меню, так как при его выборе на экран просто выводится эта надпись и все.
rotary encoder — проверка энкодеров.
Selftest — ну этим пунктом мы уже пользовались, запуск самокалибровки
Contrast — регулировка контрастности дисплея
Show data — лучше покажу немного позже.
Switch off — принудительное выключение прибора. Вообще прибор имеет автоотключение, но активно оно не во всех режимах.

Максимум что я паяю это не сложные схемы и пока не скопил мешок радиокомпонентов, поэтому в тесте буду не так много радиокомпонентов, все что нашел.



Раньше если визуально видно что конденсатор потек я его выпаивал и на его место впаивал новый и на всякий случай менял не один.

Конденсаторы выпаянные из старого магнитофона и один уже так себе:
1. Конденсатор 3300мкФ
2. Конденсатор 220мкФ



1. Piezo — KPT‑G1210
2. Светодиод



Я искал высокоточные резисторы и конденсаторы но не нашел, так же и онлайн поштучно не продают. В местном магазине нашел только резисторы 0,1%:

1. резистор пленочный — 47 kΩ
2. резистор пленочный — 1 kΩ



В режиме генератора:
10КГц
50КГц



Режим выхода с регулируемой скважностью сигнала.



В моем обзоре осциллографа посоветовали прошиться на BenF, старые прошивки были заточены под старый дисплей, в моем осциллографе установлен новый дисплей поэтому картинки не было, я нашел рабочую прошивку и если кому нужно пишите в личку скину, мне она понравилась больше чем заводская, спасибо за наводку.
Подобные тестеры встречаются с Li-ion аккумуляторами и скорей всего я заменю 9v крону на Li-ion аккумулятор от мобильного, так же планировал изготовить корпус но посылка с мелочевкой где то потерялась.



Как оказалось спаять такой конструктор несложно могу смело рекомендовать к покупке и паять самостоятельно однозначно получите удовольствие от процесса сборки. Прибором я остался доволен, он сэкономит мне время и деньги, И не забывайте перед тестом разрядить конденсатор.
