Электрический паяльник Gaojie NO. 907 с термостабилизацией

Цена: US$8.86

Перейти в магазин

Попросили меня помочь приобрести паяльник «занедорого». Чтоб не только регулировал, но чтоб и температуру поддерживал на нужном уровне. Предполагалось, что это будет паяльник под маломальским брендом и с керамическим нагревательным элементом.
Вот, что написано на странице магазина:

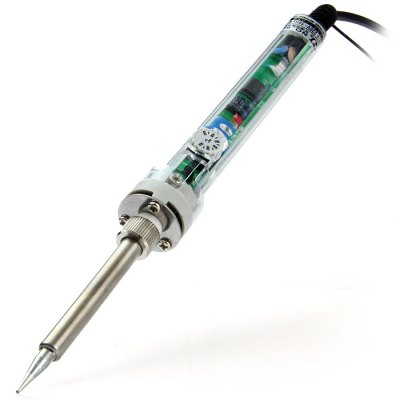

This electric soldering iron is widely used in electronics welding and maintenance of many electronic modules. It's just like a mini soldering station.
Features:
Smart temperature controlling, adjustable temperature.
Adopting high quality ceramic solid heating element, long using time and no electromagnetic pollution.
Fast heating up and excellent hot restoring force.
Environmental protection, anti-static, high efficiency and energy saving.
Featured with on/off switch and 7 adjustable temperature keys.
Save power more than 80% comparing to traditional soldering station.
Specifications:
Color: Black
Material: Stainless Steel, Plastic
Input Voltage: AC 220V-240V
Power: 60W
Temperature Adjustment: 200°C--480°C
Soldering Iron Length: Approx. 21.5cm / 8.5in
Cable Length: Approx. 125cm / 49.2in
Item Weight: 134.5g / 4.7oz
Package Size: Approx. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Package Weight: 165g / 5.8oz
Package List:
1 * Electric Soldering Iron
Автоперевод
Этот электрический паяльник широко используется в электронике сварки и технического обслуживания многих электронных модулей. Это просто как мини паяльной станции.
Особенности:
Интеллектуальный контроль температуры, регулируемая температура.
Принятие высококачественного керамического твердого нагревательного элемента, используя долгое время и отсутствие электромагнитного загрязнения окружающей среды.
Быстрый нагрев и отличная горячая восстанавливающая сила.
Защита окружающей среды, антистатические, высокая эффективность и энергосбережение.
Лучшее с вкл / выкл и 7 регулируемых кнопок температуры.
Экономия электроэнергии больше чем на 80% по сравнению с традиционной паяльной станции.
Характеристики:
Черный цвет
Материал: нержавеющая сталь, пластик
Входное напряжение: AC 220V-240V
Мощность: 60 Вт
Регулировка температуры: 200 ° C — 480 ° C
Паяльник Длина: прибл. 21.5cm / 8.5in
Длина кабеля: прибл. 125см / 49.2in
Пункт Вес: 134.5g / 4.7oz
Размер упаковки: прибл. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Вес упаковки: 165g / 5.8oz
Список пакетов:
1 * Электрический паяльник
Упаковку при транспортировке изрядно отформатировали.

Бренд и модель паяльника — Gaojie NO. 907. Указана рабочая температура и мощность паяльника. Обязательно проверю.

На картонке есть ссылка на сайт производителя:
www.hhgj.com.cn
Сайт рабочий. А это ссылка на паяльник:
www.hhgj.cn/products_detail/productId=60.html


Паяльник пришёл с Неевропейской вилкой. На странице магазина вариантов для выбора нет.

Наверное, поэтому в качестве подарка в комплекте шёл переходник. Шёл, но не дошёл. Стырили :( Предполагаю, что на таможне.
Можно просто вилку поменять, можно воспользоваться чем-нибудь из этого (кому как удобнее):

Но с заземлением (если кому надо) надо будет что-то придумывать. Оно выполнено в виде отдельного проводника с крокодилом.

В месте входа кабеля мягкая резинка.

Кабель жёстковатый, длиной около 1,5 метра, заземляющий -1,2м.
При включении паяльника загорается красный светодиод. Как только жало разогревается до установленной температуры, светодиод (с ним и нагревательный элемент) отключается.
Регулятор температуры располагается на ручке.

При работе не мешается, случайных переключений не заметил.

На всякий случай взвесил.

Перехожу к изучению самого паяльника.
Но чтобы изучить, необходимо сначала паяльник разобрать. Сложностей никаких.

Жало красивое, даже гравировка имеется.


Но на первый взгляд никакой совместимости с хакковскими жалами серии 900. Сильно отличаются размерами.

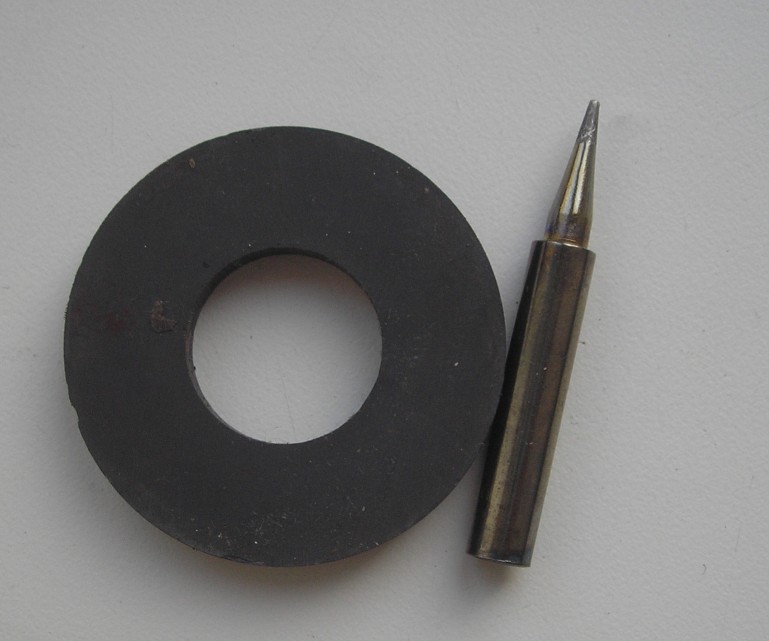

Проверил магнитом.
Магнитится всем телом.

Я не знаю, что магнитится больше, стальной стакан или покрытие. Сделал запил.

Чуть меньше половины толщины занимает стальной стакан, около трети — медь и остальное – защитное покрытие (очень толстое).
Это паяльник с псевдокерамическим нагревательным элементом. У керамических обычно не только ступенька, как на фото. У них ещё и технологическая бороздка остаётся. А её нет.



Краткая информация по керамическим нагревателям. Взята из интернета:
Трубчатый керамический нагреватель изготавливается печатью тонкодисперсным вольфрамовым порошком на керамической подложке, которая оборачивается вокруг керамического стержня из оксида алюминия и спекается в пламени водородной печи при t=1500 °C, образуя прочный, долговечный, термостойкий элемент с высоким сопротивлением изоляции — более 100 МОм, и может развивать температуру до 700 °C.
Электрическое сопротивление этого нагревателя увеличивается с ростом температуры (PTC — Positive Temperature Coefficient).



Внешний диаметр нагревательного элемента 5,4мм.

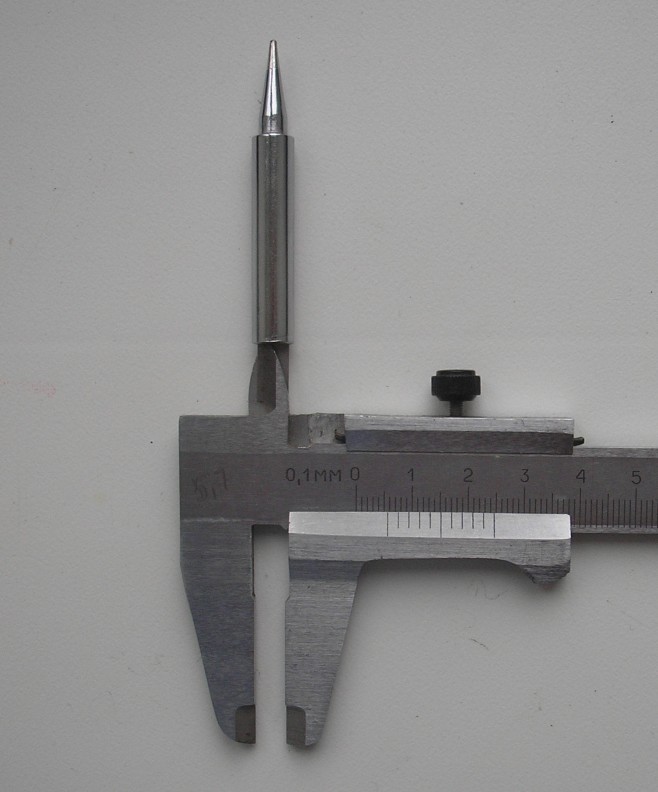

Внутренний диаметр жала 5,7мм.

Внешний – 6,7мм. Никакой совместимости с хакковскими жалами серии 900.


Это особая категория жал (под номером 907). Но в продаже имеются, даже с фирменной гравировкой.
Разбираю дальше. Откручиваю три самореза.

На нагревательном элементе всё понятно и доходчиво написано.
В разборе никаких сложностей.

Провод двухжильный, зажат стяжкой.

Режим термостабилизации реализован по стандартной схеме. К нагревательному элементу идут два провода, ещё два провода идут на термопару. Какой куда – понятно без лишних объяснений.

В качестве регулятора мощности симистор.


Умная схема построена ОУ LM358.

Основные элементы можете рассмотреть более детально:

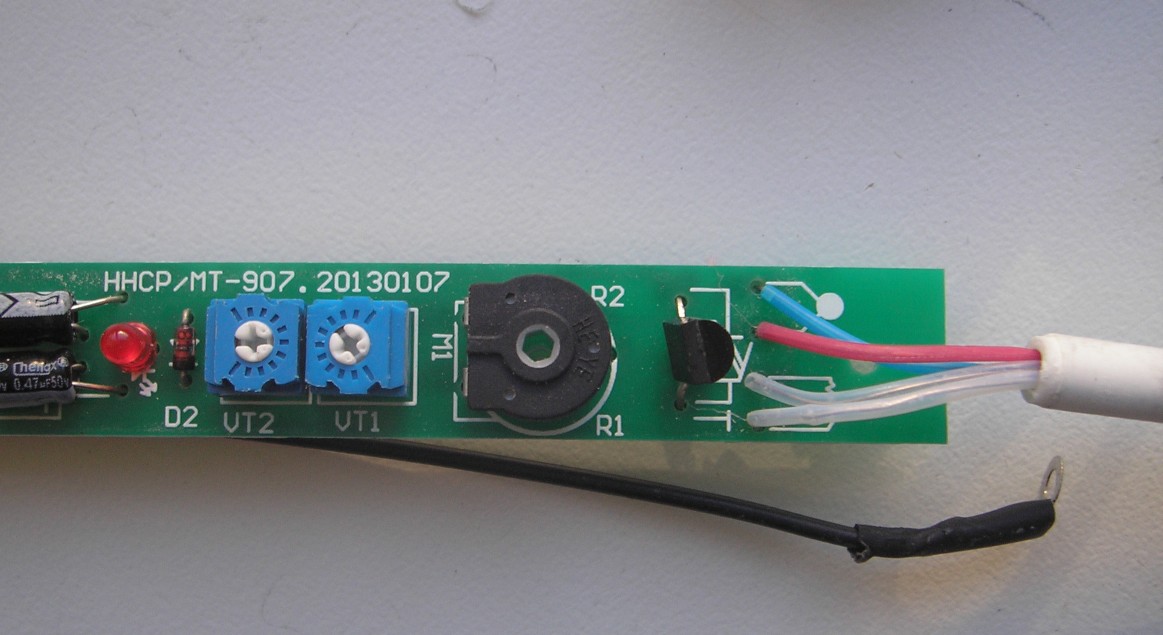

Кроме сопротивления регулятора температуры (чёрный) на плате имеется два подстроечных (синих) резистора. Их я не трогаю (это одно из условий, паяльник не мой).
На обратной стороне платы только печатка, никаких деталей нет.

Перехожу к тестированию.
Поработал паяльником в течение часа.

Жало облудилось хорошо. Паять одно удовольствие.
Измерил мощность. При напряжении в сети 226В мощность паяльника около 55Вт. Что близко к истине.

Нагревается достаточно быстро. До температуры 350˚С разогрелся за минуту.
Осталось проверить, насколько точно поддерживает температуру. Буду использовать девайс с выходом на компьютер. Так проще.
Последовательно выставлял температуру на регуляторе: 200 -250 -300 -350 – 400 — 450.

Занижает на 20-30˚С.
Это не окончательные показания. Температура варьируется, но незначительно.
Подстроечный резистор крутить нет смысла. Температурную характеристику снял. Хозяина всё устраивает.
Пора подводить итоги.
Плюсы:
+ Регулировка температуры.
+ Термостабилизация.
+ Относительно недорогой.
+ Маломальский бренд.
Минусы:
— Несовместимость с жалами Хакко, но если поискать, то можно найти как жала, так и запасные нагревательные элементы.
— НЕнаша сетевая вилка.
— Комплектный шнур жесткий.
— Псевдокерамический нагревательный элемент.
— У нагревательного элемента нет гальванической развязки от сети, в случае пробоя спасёт только заземление.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
В целом, если нужен недорогой паяльник с регулировкой температуры и указанные минусы не критичны, покупать можно.
Надеюсь, хоть кому-то помог.
Удачи!
