USB Safety тестер от JUWEI (модель J7-T)
- 125 читателей · 1366 топиков · RSS
Цена: $ 7.79
Особенность этого тестера (именно из-за этого и заказал), может измерять количество пропускаемой энергии.
Если интересно, заходим.
Это последний товар из «групповой» закупки. USB тестер я заказал для себя. Использовал почти все свои баллы. В итоге общая сумма заказа (с вычетом поинтов) немного превысила 40 долларов, что обеспечило бесплатный трек.
Тестер получил в простом полиэтиленовом пакетике с замком.
Внутри тестер в защитной плёнке и сертификат качества.
Особенность этого тестера (именно из-за этого и заказал), может измерять количество пропускаемой энергии. Это важно при тестировании аккумуляторов девайсов, поддерживающих быстрый заряд (и не обязательно стандарта Qualcomm). По мере заряда у таких девайсов напряжение может плавать от 5 до 12В. При таких изменениях напряжениях при заряде аккумулятора считать ёмкость (в мА*ч) некорректно.
Если взять обычный тестер (обозревал не так давно), при тестировании девайсов, поддерживающих быстрый заряд, мА*ч остаются именно мА*ч и при 12В (в начале) и при 5В (в конце). И как считать ёмкость? Обозреваемый тестер показывает прошедшую энергию — с ним не придётся гадать. На многих девайсах её тоже указывают.
Считаю, так правильнее.
Не забываем про потери на преобразование. Если ставить коэффициент 0,9 сильно не промажем (протестировал множество девайсов).
Иду дальше.
С одной стороны дисплей и название USB Safety Tester. С обратной — характеристики устройства.
Заявленное рабочее напряжение 3,0В-30В/ток 0-5,1А.
На боковой стороне кнопка.
2 USB порта (мама и папа) распаяны на самом тестере. Один USB порт тестера (мама) — универсальный, т.е. в него можно вставлять девайсы любой стороной.

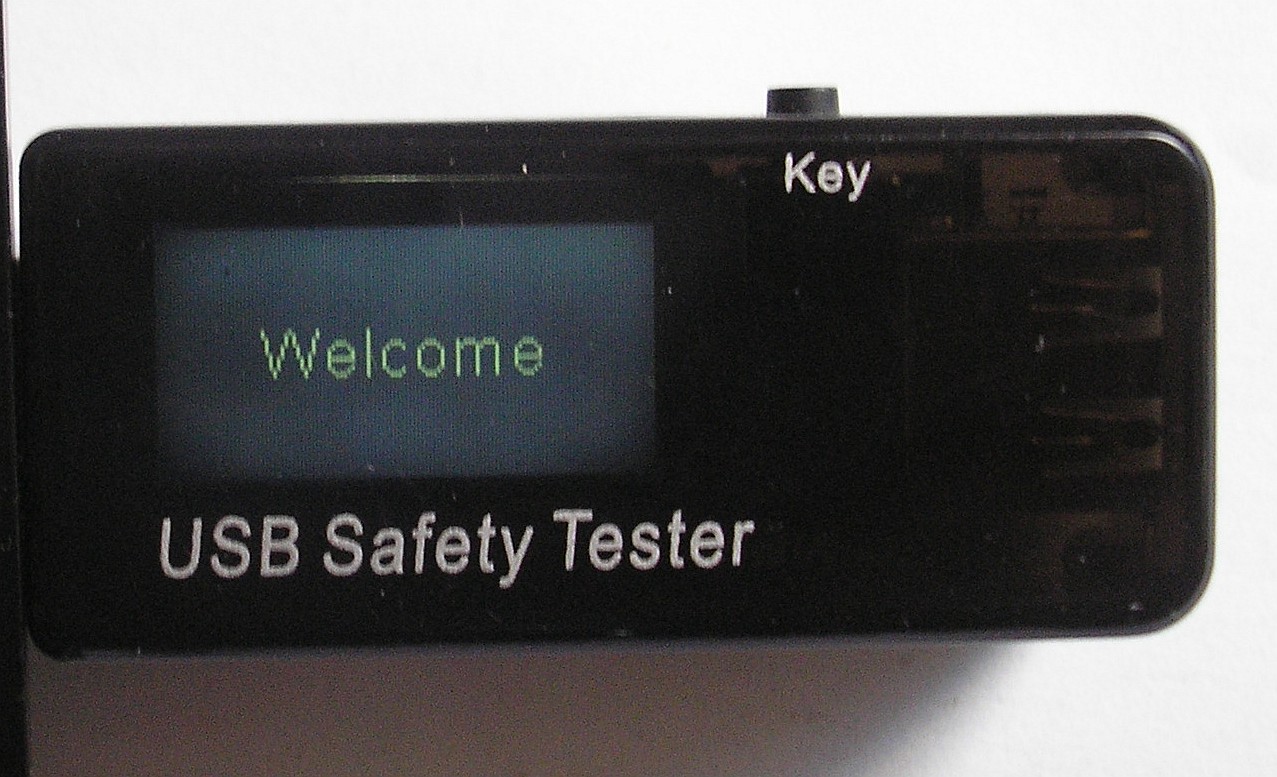

При включении тестер попискивает, первой появляется вот такая картинка.
Затем загорается основное меню. Меню переключается нажатием кнопки. Всего их (меню) три, последнее используемое запоминается.
Как понял, все тестеры приходят с китайским вариантом. Чтобы переключается на английский вариант меню, необходимо 6 раз быстро нажать на кнопку тестера. Больше щёлкать не придётся, язык сохраняется и после отключения. В дальнейшем приветствует уже по-английски.
Язык меню поменялся.
Первое меню: напряжение (В), сила тока (А), мощность (Вт), электрический заряд (А*ч), энергия (Вт*ч), время заряда/разряда.
Второе меню: напряжение на контактах V+, V-, D+, D-, сила тока, сопротивление нагрузки, таймер, температура, продолжительность (время) заряда/разряда.
Третье меню: напряжение, сила тока, электрический заряд (мА*ч), энергия (Вт*ч), температура, продолжительность (время) заряда/разряда, таймер.
Эта картинка должна пояснить назначение надписей для любителей английского. Ничего сложного и непонятного нет.
Но кое-что поясню чуть позже.
Управление:
Кнопка на тестере всего одна, но многофункциональная:
Одно нажатие — переход к следующему меню (по кругу).
Одно продолжительное нажатие — полное обнуление всех показаний.
Два нажатия — сброс счётчика электрического заряда (мА*ч).
Три нажатия — сброс счётчика энергии (Вт*ч).
Четыре нажатия — сброс счётчика времени.
Пять нажатий — установка таймера.
Шесть нажатий — переключение языка (китайский/английский).
Для любителей английского вот такая картинка.
На ней же пояснён принцип включения таймера.
Выделил самое интересное:
2) When you set intelligent power off model of AO…, system will real-timely intelligently monitor and
calculate less than 2W power and continue about 1 hour, product will determine
equipment‘s current full and cutoff output to obtain the safety effect of charging worry free vehicle
and charging it without worry.
В установке таймера ничего сложного нет. Всё интуитивно понятно. Не совсем понятно предназначения таймера с символом А0. На сколько я понял, это интеллектуальный таймер. При его установке приборчик отключится автоматически, если мощность будет менее 2Вт в течение некоторого времени (у моего 20 минут).
С управлением разобрались. Теперь загляну, что внутри. Никаких защёлок, никаких саморезов. И разбирается очень проблемно. Всё настолько притёрто, что кажется, будто корпус склеен. На самом деле держится на четырёх направляющих по углам. Корпус собирается в натяг.
У этого тестера дисплей на гибком шлейфе. Лежит на поролоне.
Добавили пищалку.

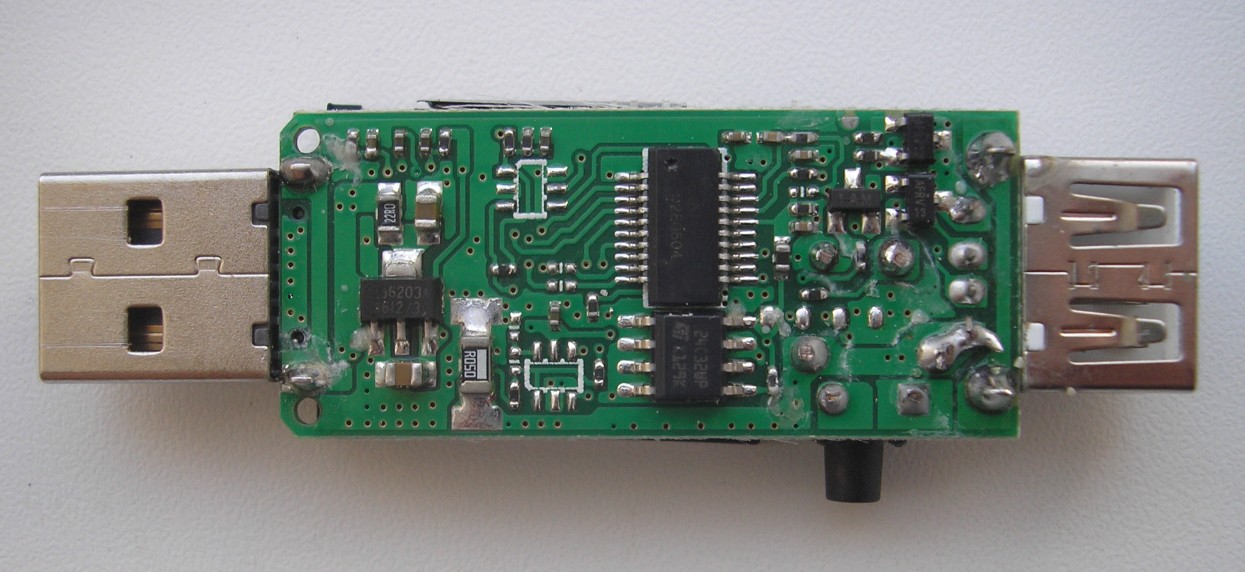

Всё основное расположено на обратной стороне.
На местах ручной пайки флюс не отмыт. Деталей минимум.
Плата измерителя содержит следующие компоненты:
— Дисплей.
— МС памяти 24С32.
— Стабилизатор напряжения ME6203A.
— Контроллер с непонятными 02EQ504 на корпусе. Вроде и ничего не затёрто, но и ничего понять нельзя.
— Кнопка управления.
— Токовый шунт 0,05 Ом.
— 2 USB порта (мама и папа), распаяны на самом тестере.
Сравнил два тестера (старый и новый).
Отличия заметны. Если сказать точнее, они абсолютно разные. Дисплей, конечно подкачал.
В новом токовый шунт на 0,05 Ом. Тоже не лучшее решение.
Проверил в деле.
Работает. Быстрый заряд поддерживает.
Пора переходить к тестированию. Для этого подготовил переходники.
Измерил ток потребления.
Ток потребления около 19мА в зависимости от напряжения.
Проверил пределы измерений. Действительно, измеряет вплоть до 30В. Свыше начинает пищать и предупреждать, что напряжение превышено.
Предел по току тоже проверил.

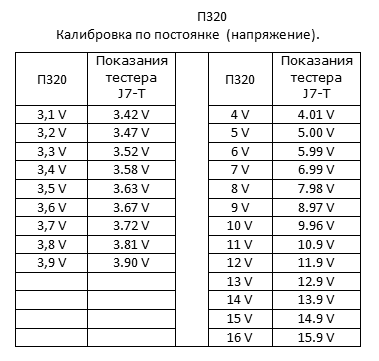

Протестировал точность показаний напряжения. Установка П320.
Нюансы есть. При снижении рабочего напряжения до 3,7В, точность измерений начинает падать. При снижении напряжения до 3,1В (показывает 3,42В) работать уже невозможно, он просто выключается.
По току тоже проверил. Лучше б было проверить на установке П321, но для тестера (кроме тока) нужно ещё и напряжение. Проверил на другом точном девайсе.
При 1,83А показывает 1,81А.
При 2,86А показывает 2,82А.
В принципе неплохо.
Чуть не забыл про таймер. Его тоже проверил. Поставил на час.
Ровно через час приборчик пискнул и дисплей погас. Только картинка «я отключился», а ток как тёк, так и продолжал течь. Телефон продолжал заряжаться.
И какой смысл такого таймера?
Вот в общем-то и всё.
Подведу итог.
Неплохой приборчик для тестирования телефонов/аккумуляторов.
Из недостатков хочу выделить один: «жидковата» внутренняя начинка.
Из достоинств: может измерять количество пропускаемой энергии.
Чтобы сделать правильный вывод, того, что написал, должно хватить.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи всем!
