Пантограф. Мебельный лифт для шкафа-купе.

Сам рычаг выполнен из прямоугольной хромированной трубы 30х10мм. Рычаг вместе с амортизатором и кожухом в длину составляет 840мм. Заглянем внутрь.
Выкручиваем 6 винтов и снимаем крышку кожуха.









Амортизатор похож на те что используются в автомобилях, обеспечивающих удержание и плавное закрывание крышки багажника или капота. Только диаметр цилиндра раза в два больше. Работает он скорее всего по принципу масляного амортизатора, перегоняя масло из одной камеры в другую.
Собираем всё обратно и приступим к сборке и монтажу.

Для начала собираем штангу. На среднюю трубку, меньшего диаметра, насаживаем пластиковый «тройник», к которому будет крепиться ручка. Потом по бокам надеваем трубки большего размера, которые фиксируются поворотом по часовой стрелке, предварительно одев на меньшую трубку резиновые кольца. Подобный механизм фиксации можно встретить в перекладинах для шторки в ванную или телескопических удлинителях для малярных валиков.





В торцы труб штанги запрессованы втулки с внутренней резьбой. Это для крепления штанги к рычагам.



Надеваем на края штанги пластиковые кронштейны.



Для примера я вкручу туда один крепёжный винт. Хотя они вкручиваются при креплении штанги к рычагам.

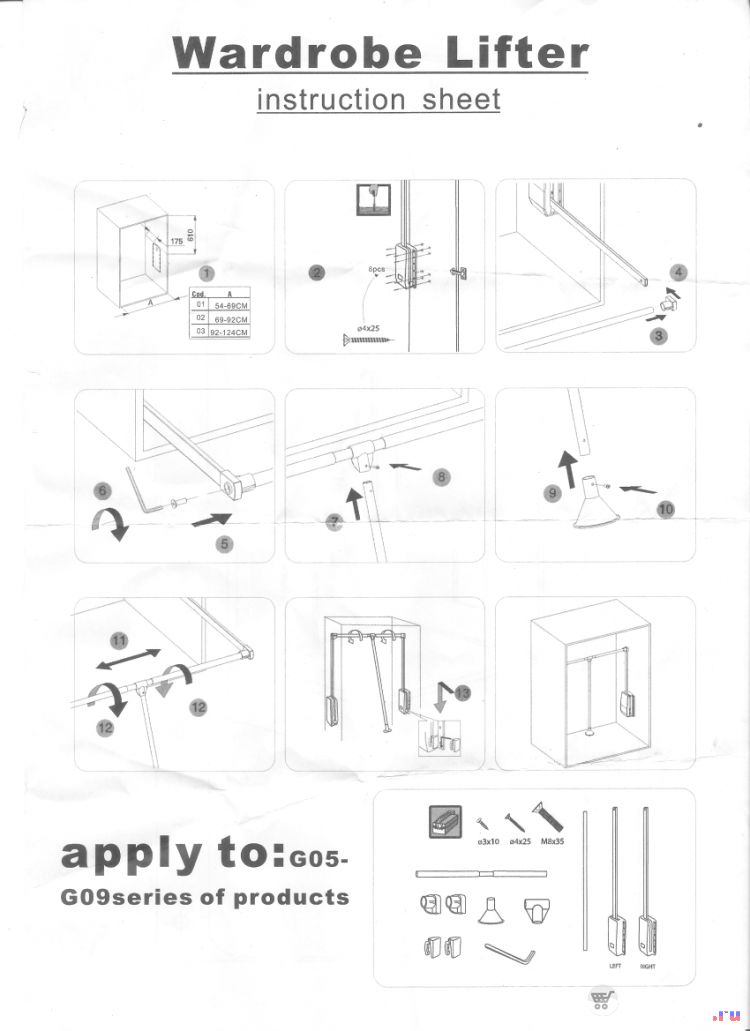

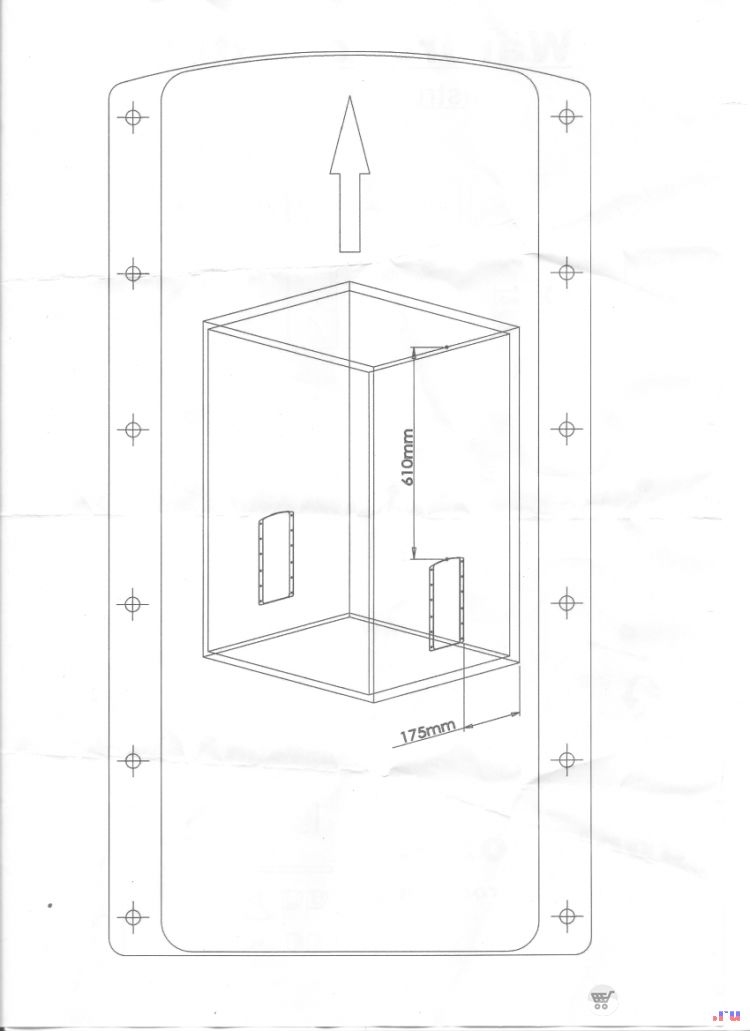

Теперь можно приступать непосредственно к монтажу пантографа в шкаф. Согласно инструкции по установке, от верхней части кожуха пантографа, до крышки шкафа должно быть не менее 610мм. Иначе лифт при подъёме упрется штангой в крышку шкафа. Я у себя сделал 620мм. От задней части кожуха до задней стенки шкафа не менее 175мм. Это для того, чтобы ваша одежда и вешалки не упирались в заднюю стенку шкафа. Я рекомендовал бы не менее 210. Размер получен опытным путём, при монтаже первого лифта.







Что интересно, крепёжных отверстий в каждом кожухе 6х2. Всего в двух получается 24. А саморезов в комплекте 16. В прошлый раз я решил, что их просто не доложили, либо они выпали из коробки. Но нет, в этот раз опять оказалось 16.



И судя по инструкции на каждый кожух используется по 8 саморезов. Я для надёжности вкручивал саморезы в каждое отверстие, добавив обычные, широко распространённые, чёрные саморезы по дереву 25х3.5



Но что бы они не выделялись из общей массы, вкручивал их в заднюю часть кожуха.
Смонтировав оба рычага, получаем следующую картину.









В проём кожухов, вставляем описанные выше скобы, которые защищают кожух от повреждения рычагами.



Теперь опускаем оба рычага вниз э, насаживаем на них штангу, и крепим её двумя винтами.





Далее присоединяем ручку. Предварительно прикрепив к ней пластиковый конус, за который мы будем браться при опускании лифта.







Поскольку у меня два пантографа в смежных секциях, мне пришлось разместить их на разных уровнях, что бы избежать встречного попадания саморезов друг в друга.



Собственно, сам монтаж на этом и закончен.

Но у нас есть проблема с разбиванием пластиковых скобок, а в последствии и кожуха. Её и будем решать. Вот как стал выглядеть кожух после нескольких месяцев эксплуатации без скобок.



Нужно было какое-то конструктивное решение. Быстрое, простое и не дорогое. Нашлось такое решение в строительном гипермаркете и стоило мне пару-тройку баксов. И это уголки для полок. Которые было решено прикрутить к стенкам шкафа. Вот такие, 50х50мм.



Уголки металлические, а значит при опускании лифта металл будет контактировать с металлом. И если уголков не жалка, их всегда можно заменить, то хромированные рычаги не хотелось бы повредить. А это со временем случится в любом случае. Поэтому на уголки, в местах соприкосновения с рычагами, я наклеил самоклеющуюся уплотнительную ленту, применяемую при монтаже вентиляционных систем.





Эти уголки прикручиваем к стенкам шкафа.



Опускаем пантограф. Рычаги упираются аккурат в уголки и не давят на пластиковые кожуха.
