Материнская плата Gigabyte ga-h55m-s2v разгоним зиончик?

270 читателей · 2468 топиков · RSS

Цена: 26$

Уже уходит век сокета 1156, все давно уже обновились на 2011, но я решил попробовать такую сборку.

Не передать то буйство эмоций, которые я испытал при распаковке посылки.

Интересная история, как я выбирал товар.

Нашел подходящую плату по хорошей цене.

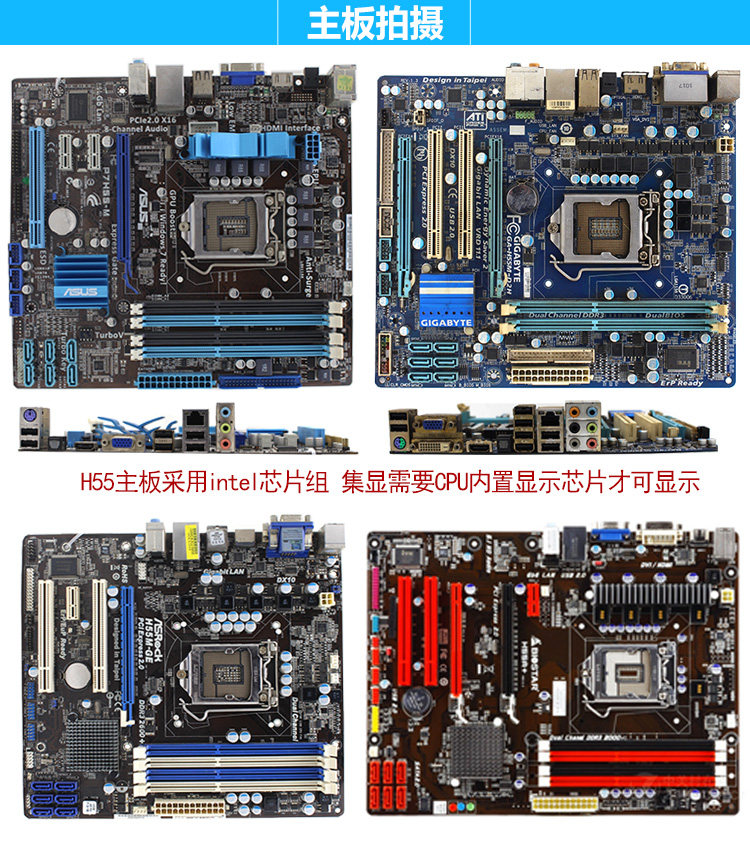

У продавца 4 варианта.

Добавил себе в заказ, написал посреднику: Мне нужен АСУС!!!

Ответ: ок, и увеличили цену

А что приехало?

Очень похожа, имеет так же питание проца 8 пин, радиатор на VRM. (сарказм)

Вопрос с поддержкой уладил, сделали возврат на мой Аккаунт, закажу со следующей посылкой.
Обманул продавец, а не посредник. А я сэкономил, не сделал запрос фотографии товара.

Материнская плата Б\У и в виде далеком от товарного. У продавца склад в сарае на болоте?
Очень не доволен внешним видом, но упаковка была отличная.

Поставлялась в обычной коробке, материнка дико замотана в пупырку, а сокет прикрыт бумажкой из глянцевого журнала.

Ссылка на сайт производителя

Так выглядела новая плата

То, что меня расстроило, т.к я не порывался её купить: отсутствие радиатора на VRM зоне, питание 4 пин, всего два слота под ОЗУ. Только «силовые» конденсаторы твердотельные.

Характеристики

Размер: microATX 244мм x 210мм

Теперь вернусь к главному: почему сокет 1156? Все дело в процессорах, списанные серверные Xeon x3440, которые являются аналогами i7 первого поколения, стоят смешных денег.

Нашел очень удобную табличку в сети.

Цены для старших моделей уже не актуальны(ниже)

Для тестов заказал х3440 и х3470 ( цены по 15/26 $, соответственно. )

Что мы имеем в таком случае? За тысячу рублей — i7, который можно прилично разогнать по шине ( BCLK)
Чем чреват разгон? Повышением как температуры самого процессора, так и компонентов материнки, особенно зоны VRM.
Значит, нужно ставить, относительно дорого охлаждение на проц и покупать дорогу материнку.
Насколько все дорогое? Минимально адекватная материнка стоит от 36 баксов, та, которую я зотел получить? Asus p7h55-m
Имеется радиатор на цепях питания, фаз питания маловато, конечно.

ASUS P7P55D уже прилично дороже, около 60$ на тао. ( + доставка)

Есть еще более продвинутые варианты, но тут уж падает коэффициент- цена/производительность.

Я же получил на тест самую бичовскую материнку без радиаторов и 5ю фазами питания.

Обзор будет узконаправленный.
Приехала вот такая посылочка.

Коробка материнки б/у

Состояние… м-да.

Разъемов для пропеллеров всего два: CPU и один Sys Fan, который находится в нижней части платы.

Пункт первый, работоспособность.

Зона выводов на переднюю панель подписана, все понятно. Замыкаем PW.

Материнка завелась.
В разделе биос-а, вкладка integrated peripherals, переключаем режим работы на AHCI

Для загрузки с флешки в приоритет ставим USB-HDD.
Винда загрузилась, обновилась и тд и тп. Установил все драйвера, а теперь главное.

Пункт второй, разгон — основная ее задача.

Спрячу под спойлер

БИОС

Открываем первую настройки первой строки биоса
pp.userapi.com/c844723/v844723196/8ae9e/WDyvUeRy87Y.jpg" width=600 />

Версия биоса самая свежая, F3.

Первая строка под-меню покажет состояние ПК на данный момент.

Вы можете заметить, что шина, вместо стандартной 133 МГц уже разогнана мной до 186 МГц. При этом частота ЦП равна 3.5 ГГц, а памяти 1800 МГц, при таймингах 10-11-11-28.
Пункт второй: Расширенные настройки частот.

Странно, но работа с множителем разрешена, но проблематична. Для проверки возможностей разгона по шине выставил множитель 9 и не смог потом откатить на 19, сбрасывал биос. В общем, не стоит трогать.
Множитель QPI поставил минимальный, т.к. с разгоном шины, будет и расти частота шины QPI.

Advanced CPU core features (Расширенные настройки процессора):

Турбобуст и алгоритмы энергосбережения рекомендуется выключить.

Для доступа к разгону по шине нужно раздел BCLK контроль перевести в положение Включено.
Множитель памяти, максимальный: х10.
Остальное не трогал.

Ручная настройка таймингов возможна. В авто режиме, материнка выставила нормальные значения, не изменял.

Advanced voltage settings

Прямого контроля напряжения процессора нет, но можно изменить значения DVID.
Есть варианты: авто, норма, числовые значения выше и ниже нормы. С шиной 186 процессор стабильно работает без увеличения напряжения.

Методика разгона в идеале:
1)Ставим минимальный множитель процессора. ( х9)
2)Множитель памяти ограничиваем на минимальном ( х6 )
3) Выставляем шину BCLK в 200 Мгц и шагово ее изменяем по результату.
* система запустилась и стабильна в тяжелых бенчмарках -> после прогона повышаем на 2(5) единицы.
* система не запустилась или не стабильна в тяжелых бенчмарках -> понижаем на 2(5) единицы.
4) Если винда стартует, но сыпется в тестах / вылетает бсод после запуска, повышаем напряжение процессора на один шаг.

Материнская плата не имеет радиаторов на зоне VRM, поэтому разгон осуществлял без увеличения напряжения.
Прихолхозил кулер, т.к. плата находится не в корпусе.

После прогона LinX температура на цепях питания около 82 градусов и распределена не равномерно. ( в квартире 30+С)

В повседневных задачах(играх тоже) процессор грузится на 0-50% от своего максимума и температура VRM около 50С

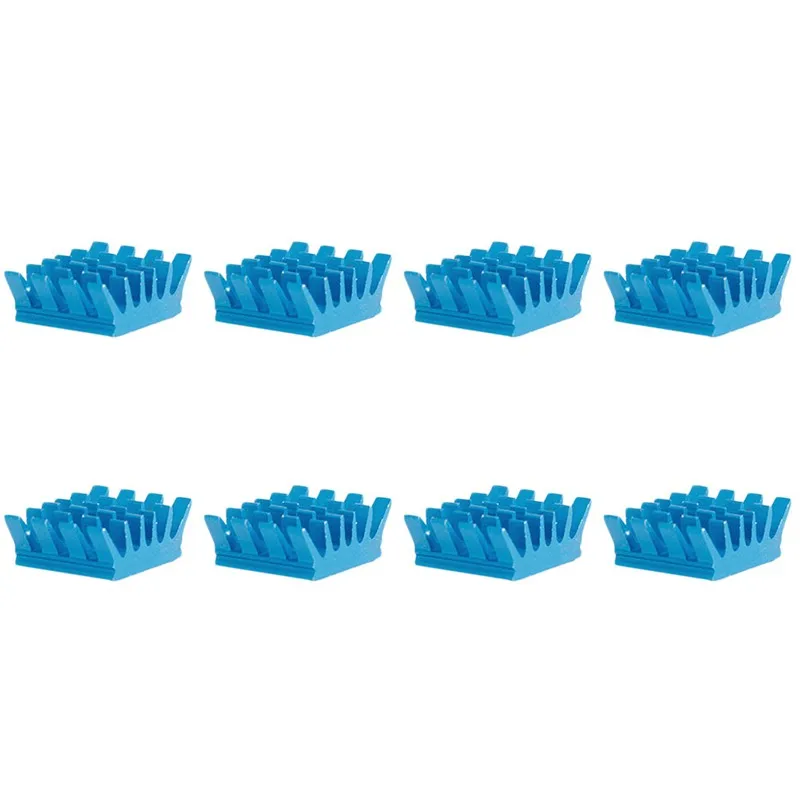

Уже заказал радиаторы.

Стоит ли внимания эта древность? Да, однозначно.
В синтетике проигрывает моему i7 7700, что логично, НО! С учетом цены его игровая производительность замечательная.
Пример теста на стабильность

Конфиг системы:
x3440, 3.5 ГГц, Башня Deepcool GAMMAXX S40, Rx460, SSD 120гб, 4+4 1600 МГц ОЗУ.

Силенок нагрузить 1060 у процессора хватает, подробности в обзоре CPU совсем скоро.
