Введение
Иногда я снимаю различные видео обзоры, в которых звук пишу на конденсаторный микрофон Samson C01, который подключаю к фотоаппарату Canon 600D через блок фантомного питания, т.к. для работы конденсаторным микрофонам требуется напряжение +48В. Я пробовал подключать свой микрофон напрямую к компьютеру и к другим устройствам, таким как смартфон Xiaomi Redmi 3 или GoPro Hero2, Hero 3+. Запись звука на фотоаппарат хоть и кажется странным делом, однако среди испробованных мной способов имеет наивысшее качество. Такой вариант меня вполне устраивает, если запись видео производится дома или сначала пишется звук, который потом накладывается на другое видео. Но сложности начинают возникать, если в кадре хочется появиться самому или снять какое-то подобие репортажа. Вот в этом случае обозреваемая петличка будет весьма кстати.
Варианты исполнения
Микрофон Fifine выпускается в двух разновидностях, которые имеют следующие обозначения: K031 и K037.
Модель K031 – предназначена для подключения к компьютеру или смартфону при помощи специального USB-адаптера. Кроме такого способа модель K031 может подключаться к компьютеру через аналоговый порт, для этого в комплекте есть кабель Jack 3.5 мм, в таком случае питание берется с USB разъема. Также USB-адаптер можно подключить к любому другому устройству с микрофонным входом Jack 3.5 мм, а питание взять, например от повербанка. В некоторых магазинах данная модель может иметь обозначение «K031 U».
Модель K037 — является немного упрощенной по сравнению с предыдущей моделью в связи с чем, имеет меньшую стоимость. Здесь подключение может осуществляться только по аналоговому входу. Для чего в комплекте идёт приемник со штекером Jack 6.3 мм.
Комплектация
Модель K037 имеет следующую комплектацию:
1. Передатчик
2. Приемник
3. Микрофон петличка
4. Ветрозащита для микрофона
5. Две батареи типа АА (для передатчика)
6. Две батареи типа ААА (для приемника)
7. Инструкция
Всё это упаковано в плотную картонную коробку с паралонным наполнителем.
Инструкция
Заявленные характеристики
• Чувствительность: — 44 ± 2 дБ
• Направленность: однонаправленный
• Диаграмма направленности: кардиоида
• Импеданс: 1 — 1,9 кОм
• Частотный диапазон: 40 Гц – 15 кГц
• Соотношение сигнал/шум: 58 дБ
• Чувствительность: -95 дБ
• Частота приема: 565 — 584 МГц
• Управление выключением: кнопка
• Электропитание: 2 батареи типа АА и 2 типа ААА
• Время автономной работы: более 4 часов
• Габариты микрофона：32*24 мм. (с ветрозащитой)
• Габариты передатчика：110*63,5*26,5 мм. (без учета антенны)
• Габариты приемника: 130*68*21 мм. (с учетом штекера)
• Вес: Приемник — 75,2 г. Передатчик — 114 г. Микрофон – около 5,2 г.
Особенности: каждый микрофон имеет свой уникальный ID, что позволяет использовать несколько микрофонов на одной частоте.
Микрофон
Корпус микрофона металлический, при этом весит он около 5г. Прищепка, при помощи которой микрофон можно крепить на одежду также металлическая, прижим плотный, даже на тонкой рубашке прищепка хорошо удерживает микрофон. Соединяется прищепка с микрофоном при помощи пластиковой клипсы, которая крепится к прищепке при помощи винта. Фиксация микрофона в клипсе плотная, микрофон совершенно не болтается.
Микрофон соединяется с передатчиком при помощи гибкого кабеля, длина которого составляет 1м. На конце кабеля располагается mini XLR разъём. Разъем разборный, с металлическим основанием. По качеству сборки придраться не к чему. В обзоре я не буду утверждать, что микрофон точно конденсаторный, т.к. не знаю, как выглядит конденсаторный капсюль петличного микрофона. Если провести аналогию со студийными конденсаторными микрофонами, то на контакте XLR разъёма, где у конденсаторного микрофона +48В, тут 2,5В.
Приемник
Выполнен в пластиковом корпусе. На правом боку располагаются: выдвижная антенна из трех секций (третья секция расположена внутри), переключатель ON/OFF и светодиод. Если светодиод горит зеленым, значит приемник не синхронизирован с передатчиком. Если светодиод горит красным – значит все хорошо и можно начинать работу с микрофоном. Синхронизация происходит автоматически после включения приемника и передатчика. Если был превышен максимальный радиус действия и сигнал был потерян, то синхронизация происходит автоматически, как только приемник или передатчик опять попадут в радиус действия.
На противоположном боку корпуса располагается батарейный отсек. Питание осуществляется от двух батарей типа ААА, поставляемых в комплекте. Подключение к устройствам, на которые мы хотим отправлять звуковой сигнал осуществляется при помощи разъема Jack 6.3 мм, что наверно больше является недостатком, т.к. большинство фотоаппаратов или видео камер имеют только разъем для подключения Jack 3.5 мм. Так что придется обзавестись переходником и лучше, если этот переходник будет с гибким проводом. Jack 6.3 хоть и стерео, но правый канал в нем не используется, это можно будет увидеть чуть ниже в ходе разборки.
Сразу заглянем внутрь. Внутри располагается двухсторонняя печатная плата, которая зафиксирована на четырех стойках. Под платой расположена антенна. Сборка хорошая, нигде нет зазоров и ничего не болтается. Плата хорошо отмыта, следов флюса нет, компоненты расположены ровно. К пайке тоже претензий нет.
Черным компаундом залит дроссель внутреннего преобразователя, который выполнен на микросхеме HX3002 в корпусе SOT-23-6. HX3002 – это повышающий DC/DC преобразователь.
Сердцем устройства является трансивер BK9524 (это всё, что я на него нашёл), рядом с которым расположена микросхема TPF632A (Audio Line Driver with integrated charge pump). Третья микросхема не имеет маркировки.
Передатчик

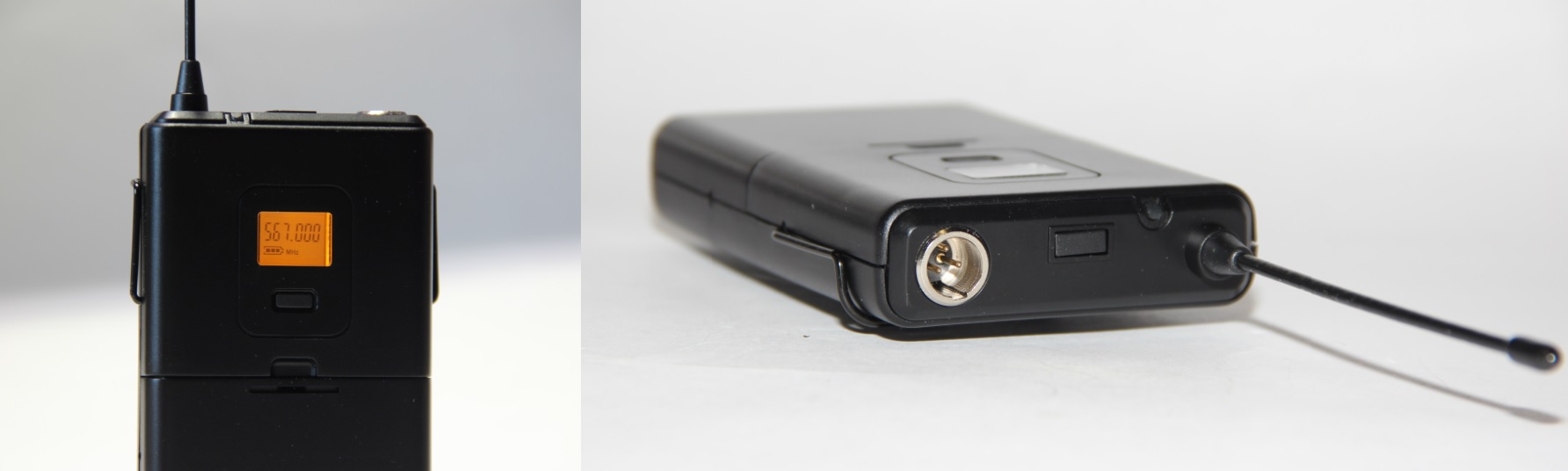

Также выполнен в пластиковом корпусе. На лицевой стороне располагается дисплей с подсветкой, кнопка включения/выключения и батарейный отсек. Питание осуществляются от двух батарей типа AA. По заверениям производителя заряда батарей должно хватать на 4 часа работы. Подсветка остается включенной в течение 3 минут после нажатия любой кнопки. На дисплее отображается уровень заряда батарей и рабочая частота.
Частота работы может быть изменена при помощи кнопки, расположенной в верхней части устройства. Рабочая частота отображается в мегагерцах, при нажатии верхней кнопки частота изменяется на один мегагерц в верхнюю сторону в диапазоне 565-584МГц. Когда выбранная частота достигает верхнего значения, она сбрасывается в начало диапазона.
Также в верхней части передатчика располагается антенна, светодиод и гнездо для mini XLR разъема. Длина антенны составляет 9,5 см. Индикация низкого уровня заряда аккумуляторов реализована на дисплее. Если батареи разряжены, то дисплей начнет мигать. Также на верхней части расположен светодиод, но про него я скажу отдельно.
На тыльной части расположена металлическая клипса для крепления устройства на поясе. Для крепления клипсы предусмотрено два места. Прижим плотный, при креплении на ремне джинсов можно быть уверенным, что он случайно не отвалится.
Опять залезаем внутрь. Плата также двусторонняя, все компоненты размещены на верхнем слое. В верхней части расположен дисплей, который установлен поверх какой-то микросхемы. Ниже видим микросхему BK9521 и рядом с ней ещё одна микросхема со стертой маркировкой. В самом низу, расположен DC/DC преобразователь на уже знакомой нам микросхеме HX3002.
К выходному керамическому SMD конденсатору преобразователя припаяно ещё два электролитических конденсатора по 470мкФ каждый. В приемнике, о котором я рассказывал ранее, компаундом был залит дроссель, а здесь, где этот компаунд так нужен, его нет, поэтому было бы хорошо добавить его сюда своими силами. В остальном к качеству сборки и пайки претензий нет.
Теперь что касается светодиода расположенного на верхней панели. Если не ошибаюсь, то у модели K031 индикация низкого уровня заряда батарей осуществляется при помощи этого светодиода. Видимо, чтобы не менять корпус, световод оставили как есть. Можно заметить, что под световодом на плате нет никаких источников света. В инструкции сказано, что индикация низкого уровня только по дисплею. Дисплей начинает мигать при просадке напряжения питания ниже 2.1В.
Устройство включается с кнопки, расположенной под дисплеем. Для включения или выключения устройства, кнопку необходимо удерживать. На фотографиях ниже, в спойлере, я опять покажу габариты устройства и переходим к тестам.
Тест первый (на дальность)
В моей небольшой квартирке прием всегда ровный, сигнал не пропадает, где бы я не находился. Поэтому я решил проверить работу микрофона на открытом воздухе.
Уверенный прием наблюдается на расстоянии 12 метров. На расстоянии 12-20 метров прием хороший, но если стоять на месте, если идти и говорить, то будут наблюдаться небольшие потрескивания. На расстоянии 30 метров наблюдаются небольшие потрескивания даже если стоять на месте. Примерно на расстоянии 35 метров сигнал пропадает.
Второй тест (на качество звука)
Здесь я хотел бы предложить к просмотру свой видео обзор, в котором я местами записывал голос на микрофон SAMSON C01, а местами на обозреваемую петличку. Когда и на какой микрофон ведется запись можно понять по надписи внизу экрана.
Вывод
Я не буду говорить, что это отличный микрофон на все случаи жизни. Но если нужно что-то бюджетное и беспроводное, то этот вариант будет весьма неплохим. Если рассматривать что-то с более высоким качеством, то ценник можно сразу умножать минимум на 3.
На этом у меня всё.
Надеюсь обзор получился интересным.
