Управляемый по Wi-Fi выключатель (smart-переключатель) Sonoff TH16A с датчиком влажности AM2301 + просто smart-переключатель Sonoff RF с пультом (доп. опция)
- 270 читателей · 2469 топиков · RSS
Цена: $8.60+4.30+7.20(+доставка)
Летом бельё сушим на балконе, зимой – в ванной комнате, достаточно вытяжной вентилятор включить. Но следить за вентилятором не всегда сподручно. Вот и решил поставить автоматику на это дело. Первый опыт внедрения оказался неудачный. Обзор был. Но я не сдался… Второй опыт более удачный, обзор тоже делал. Но в жизнь внедрить не успел. Частые командировки отнимают много времени.
Вот так выглядит корзина с моим выбором:
Но я допустил небольшую оплошность, не обратил внимание на текст на картинке (на красном фоне). Выключатель пришёл без пульта:( Это дополнительная опция, его надо покупать отдельно.
Заказ пришёл в маленькой коробочке.
Модуль TH16 был без упаковки.
Остальное в коробочках. Но никаких инструкций не было. Это всё, что я заказал.
Немного напомню свою историю.
Когда въехал в новую квартиру, почти сразу поставил в вытяжку вентилятор с обратным клапаном. Вентилятор необходим, чтобы просушивать ванную комнату после купания. Обратный клапан нужен для предотвращения попадания в квартиру посторонних запахов от соседей (когда вентилятор молчит). И такое бывает. Вентканалы у всех индивидуальные, но цемент при кладке видно экономили. Сквозь щели, вероятно, запах и проходит.
Вентиляторы у меня есть различных вариантов. Есть простые, есть с таймером (регулировкой временнОго интервала.
Именно таким и пользовался до сего дня.
Так как живу в многоквартирном «муравейнике», то единственное место для сушки белья – это балкон. В ванной может и затухнуть. Для сушки необходима либо низкая влажность, либо циркуляция воздуха. Выполнение обоих условий – лучший вариант. Вентилятор должен был решить эту проблему. Поначалу именно так и делал. Главное не забыть его выключить. Во время работы вентилятора необходимо приоткрывать малость окошко. Про школьную задачку с бассейном и двумя трубами напоминать не надо? Чтобы воздух выходил в вытяжку, необходимо, чтобы он откуда-то входил в квартиру. У кого окна деревянные, а не пластиковые, проблем не будет. Щелей хватит. А вот с пластиковыми квартира превращается в террариум.
Тут я и задумался об автоматизации процесса…
Печальным опытом реализации своей идеи я уже делился. Вот тот модуль. Он работать не может в ПРИНЦИПЕ.
Схему модуля я тоже рисовал.
В основе схемы лежит компаратор на LM393. С виду всё должно работать. Но есть одно но. Датчик необычный. Он меняет своё сопротивление по отношению к частоте. Чтобы снять показания, необходимо подать на него частоту (нормируемая величина 1кГц). Вот такая печаль.
На одном из сайтов было три коммента от одного пользователя по этому поводу:
Странно, это же стандартный датчик из ардуиновской периферии — должно работать.Прошёл год…
Проверить пока нечем — не особо интересует влажность, потому пока у меня такого датчика нет. :)
Закажу при случае и отпишусь…
…У меня нет ни одного ардуиновского модуля который бы не работал.
Куплю на пробу, может и себе сделаю метеостанцию…
…думаете это делали бы если они были нерабочие?
Видимо, и не дождусь.
Перехожу к посылке.
Страница магазина с модулем TH выглядит так:
На ней можно выбрать модули Sonoff TH в зависимости от тока реле, а также модули влажности и температуры. Что именно выбрал я, вы видите. Модуль влажности в отдельной продаже на странице магазина я не нашёл (возможно, плохо искал). Поэтому при заказе будьте внимательны…
Никакой инструкции тоже не было (уже писал).
В магазине есть страничка помощи wiki:
www.itead.cc/wiki/Sonoff_TH_10/16
Там есть всё, даже схема:
www.itead.cc/wiki/images/3/39/Sonoff_TH10A%2816A%29_schmatic.pdf
Размером небольшой.
Взвесил, 79г.
Начинаю разбор.
Сюда подключаются сетевые провода 220В.
Контакторы пружинные, очень тугие. Но, по мне, с винтом надёжнее.
Корпус держится на защёлках.
Всё по уму. Замечаний не имею.
Открутил 4 самореза.
Wi-Fi узел построен на ESP8266 (кто бы сомневался). Для асов целое поле для деятельности. Главное, чтоб голова работала. Остальное уже всё сделано. Не надо городить отдельное питание модуля, искать коробочку тоже не надо. Всё в сборе и работает.
Узел питания с гальванической развязкой от сети. Даже пропилы в плате сделали.
Плата промыта. Следов флюса нет. По входу стоит предохранитель и варистор 10D471K от перенапряжения (расшифровка — диаметр 10 мм, напряжение 470 Вольт).
Давно такого не видел. Всё собираю в исходное.
Перехожу к модулю влажности. Этот пришёл в коробочке. Что на ней написано (на коробочке), можете почитать. Фото позволяют это сделать.
Модуль непривычно крупный.
Подключается посредством разъёма, как у наушников.
Получается таким образом.
Всё основное написано на корпусе.
В магазине есть страничка помощи wiki (уже писал):
www.itead.cc/wiki/images/3/39/AM2301_Manual.pdf — Temperature and humidity module
AM2301 Product Manual
На датчик температуры тоже есть мануал:
www.itead.cc/wiki/images/4/40/DS18B20.pdf — DS18B20 — Programmable Resolution 1-Wire® Digital Thermometer
Его я не заказывал. Он мне не интересен. Плюс ко всему прочему AM2301 более универсален. В нём есть и датчик температуры и датчик влажности. Более того, в корпусе TH10/16 только одно отверстие под выносной модуль.
Разбираю AM2301. Корпус на четырёх защёлках.
С одной стороны модуля датчик температуры, влажности и кварц.
Основная схема на обратной стороне.
Этот модуль я тоже собираю.
И, наконец, smart-переключатель Sonoff RF.
www.itead.cc/smart-home/sonoff-rf.html

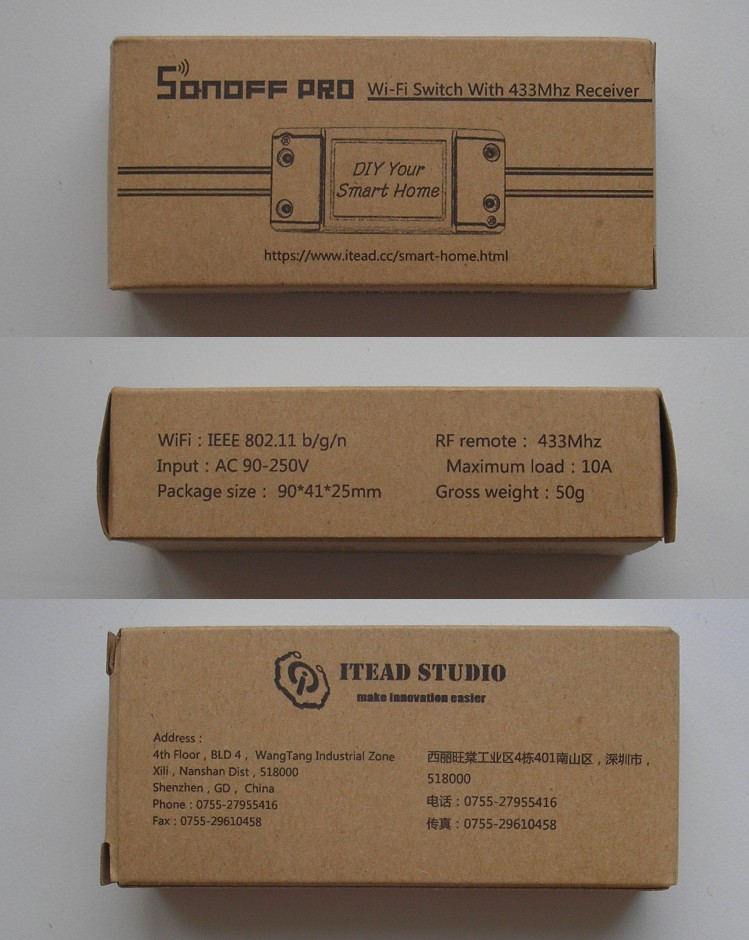

Тоже никакой инструкции. Размером ещё меньше, чем Sonoff TH.
Взвесил: 49г.
Отличается от Sonoff TH тем, что имеет радиомодуль (может управляться с помощью пульта, которого у меня нет). Также у него нет возможности работать с датчиком влажности и температуры. Остальное одинаково: управление по Wi-Fi с возможностью установки таймера.
Для меня особого интереса не представляет. Но что внутри, покажу.
Корпус тоже на защёлках. Последовательность разбора вы видите.
Контакторы под винт. По мне, очень удобно.
По входу стоит варистор 10D471K от перенапряжения (расшифровка — диаметр 10 мм, напряжение 470 Вольт), как и в модуле ТН.
Узел питания с гальванической развязкой от сети. Даже пропилы в плате сделали.
Плата промыта. Следов флюса нет.
Всё по уму. И здесь замечаний не имею.
И здесь WiFi узел построен на ESP8266.
Радиомодуль в виде отдельной платы.
Всё собираю в исходное.
Пора переходить к делу.
Собираю тренировочную схему. Модуль Sonoff TH подключаю к сети. Подключение не для всех очевидное. Поэтому смотрим картинку на странице магазина.
По такой схеме у нас работает мало приборов. Поэтому на «лишние» провода я поставил красный крестик.
На выход подвешиваю вентилятор.
С Sonoff RF намного проще. На выход подключаю обыкновенную лампочку для контроля.
Осталось всё это дело связать со смартфоном.
Smart-переключатели поддерживает удалённое управление по Wi-Fi, но только через облако:(
Пришло время привязать их к управляющему приложению eWeLink. Для этого его необходимо сначала скачать :) Устанавливаем, регистрируемся…
Учётная запись создана.
Сначала подключаю Sonoff TH. Запускаю приложение и следую инструкциям.
Чтобы добавить устройство нажимаю на плюсик. Далее нажимаем на беленькую кнопочку и удерживаю около 5 секунд. Синий светодиод должен равномерно замигать. Именно равномерно! Он может «войти в транс» :) и начать подавать непонятные сигналы. В этом случае нажимаем и удерживаем снова.
Приложение просит ввести пароль от Wi-Fi. Затем выполняется поиск устройств.
Необходимо будет ввести имя нового устройства.
Последовательность картинок смотрите на фото (слева направо, сверху вниз).
Выключатель «привязан» к моему аккаунту.
Для того, чтобы включить переключатель, нужно нажать кнопку на вашем виртуальном пульте из любой точки мира, где есть интернет и Wi-Fi.
При подключении к сети 220В на модуле загорается синий светодиод. При включении нагрузки дополнительно загорается красный светодиод.
Но это всё ручной режим. Для того чтобы войти в автоматический режим и попасть в настройку параметров включения и выключения переключателя, необходимо перевести рычажок (Авто-Вручную) в положение авто.
А уж в настройках ставлю то, что нужно.
Поясню картинки. Сейчас 55% влажности и температура 18˚С (выносной модуль на подоконнике). Переключатель выключен. При этом температура и влажность отслеживается онлайн, независимо от того в каком режиме работает переключатель (ручной или авто).
Поясню то, что я задал.
При достижении влажности 65% переключатель включится (вентилятор). При достижении влажности 60% — выключится. Можно и наоборот сделать (для увлажнителя).
Это для тех, у кого очень низкая влажность зимой.
При достижении влажности 30% переключатель включится (режим увлажнитель). При достижении влажности 40% — выключится.

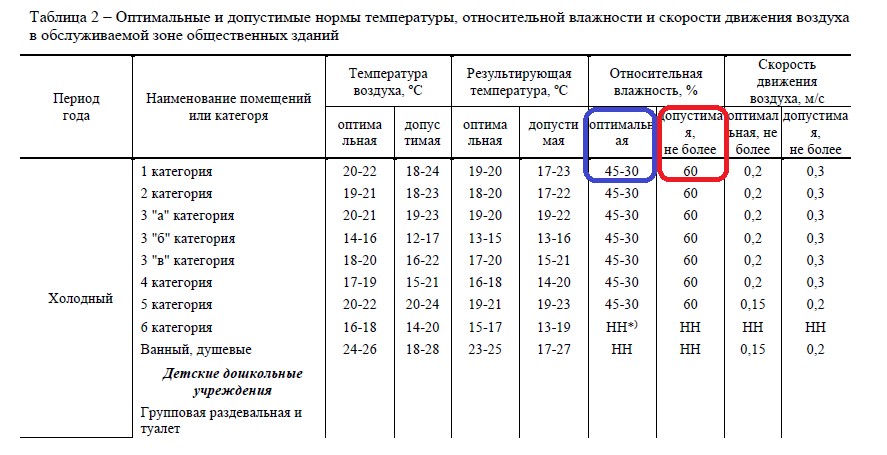

Все уставки согласно ГОСТ 30494-96 «Здания жилые и общественные».
Обратите внимание на оптимальную влажность зимой. Это вовсе не 60% как многие думают! 60% — всего лишь допустимая, выше нельзя, необходимо уже бороться. ОПТИМАЛЬНАЯ 30-45%
Можно управлять переключателем по таймеру. Их два варианта.
Можно настроить срабатывание по температуре. Все настройки идентичны настройкам для влажности, только выбираем температуру.
Немного про smart-переключатель Sonoff RF.
Отличается от Sonoff TH тем, что имеет радиомодуль (может управляться с помощью пульта, которого у меня нет). Также у него нет возможности работать с датчиком влажности и температуры. Остальное одинаково: управление по Wi-Fi с возможностью установки таймера.
Виртуальный пульт немного отличается.
В автоматическом режиме тоже (как у ТН) два вида таймеров.
Повторюсь. Для меня особого интереса не представляет, но применение обязательно найду.
Отмечу нюансы работы этих переключателей. Без интернета никакого управления вы не получите.
НО есть один большой плюс. Автоматический режим, настроенный на переключателях, будет продолжать работать независимо от наличия интернета!
При установке приложения на несколько телефонов управлять можно со всех, но только если на каждом из них выполнить вход в eWeLink под одним логином и паролем.
В конце подведу небольшой итог.
Smart-переключатели поддерживает удалённое управление по Wi-Fi, но только через облако:( Необходимо их привязывать к управляющему приложению eWeLink. А если какой-нибудь добрый дядя Ляо захочет управлять вашим умным домом? Для тех, кто ему не доверяет, придётся создать свой MQTT сервер, и включать/выключать нагрузку по своему желанию и правилам. Для тех, кто владеет навыками программирования, это не сложно. Для тех, кто спокойно относится к подобной проблеме – просто подключайте и пользуйтесь. Мне, например, всё-равно при управлении вентилятором в ванной комнате. Но когда время дойдёт до полноценного «Умного дома», буду что-то думать.
На этом всё.
Эти модули идеально подойдут для работы с вентилятором, кондиционером, увлажнителем воздуха. Можно организовать умную систему полива на даче. Даже газовым котлом можно управлять по времени и по заданной температуре в комнате.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог. Возможно, кто-то захочет помочь мне. Я буду очень благодарен.
Удачи всем!
