Управляемый по Wi-Fi smart-выключатель (Luxury Glass Panel WiFi)

Цена: $15.00

Перейти в магазин

Расскажу про сенсорный smart-включатель/выключатель. Я уже изучил множество всевозможных умных устройств от ITEAD. Этот оказался не самым удачным (лично для меня).

Вот таким пришёл:

По качеству упаковки никаких претензий нет.
Внутри никакой инструкции не было (пользуемся только тем, что написано на коробке и на странице магазина).
Specification:
Standard: EU/US
Input Voltage: 90~250V AC
Max. Current: 2A
Rated power: 400W
Color: White
Всё устраивает, кроме одного. Standard: EU/US. Именно на эту запись необходимо обратить внимание при заказе. Мне прислали US-стандарта. Зачем так сделали, я не знаю:(
Выключатель был с защитной плёнкой.

Отличия от европейского стандарта существенны.

Этот выключатель отличается и лицевой частью, и той, что прячется в подрозетник. Сложно будет его куда-то применить (лично мне).
Размером большой.
Взвесил, 136г.

Начинаю разбор.
Корпус держится на четырёх защёлках. Открывается легко, но крепится при этом надёжно.


Плата управления держится при помощи разъёма с одной стороны и двустороннего скотча с другой.

Wi-Fi узел построен на ESP8266 (кто бы сомневался). Для асов целое поле для деятельности.

Главное, чтоб голова работала. Остальное уже всё сделано. Не надо городить отдельное питание модуля, искать коробочку тоже не надо. Всё в сборе и работает.
Wi-Fi узел и место для подключения программатора (USB/TTL конвертера).


Узел питания с гальванической развязкой от сети. Даже пропилы в плате сделали.
Сюда подключаются сетевые провода 220В.
Контакторы под винт.


Плата не промыта. Повсюду следы флюса.
Защита на уровне. По входу стоит предохранитель.

и варистор 10D471K от перенапряжения (расшифровка — диаметр 10 мм, напряжение 470 Вольт).

На реле написано 10А. В спецификации на выключатель 2А.

Всё собираю в исходное.
Пора переходить к делу.
Никакой инструкции не было (уже писал). Собираю тренировочную схему согласно рисунка со страницы магазина. На что хотелось бы обратить внимание. Схема подключения трёхпроводная. Для питания схемы необходима не только фаза, но и ноль. Не у всех к выключателю подходит три провода. Если не так, придётся переделывать проводку.

На выход подключаю обыкновенную лампочку для контроля.

Осталось всё это дело связать со смартфоном.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, работает в собственном сервисе, расположенном в облаке Amazon AWS global server :(
Пришло время привязать его к управляющему приложению eWeLink. Для этого его (приложение) необходимо сначала скачать :) Устанавливаем, регистрируемся…
Учётная запись создана.
Сначала подключаю выключатель. Запускаю приложение и следую инструкциям на смартфоне.
Чтобы добавить устройство нажимаю на плюсик (на смартфоне). Далее нажимаю на синюю сенсорную кнопочку со значком Wi-Fi на выключателе и удерживаю около 5 секунд. Синий светодиод должен равномерно замигать.

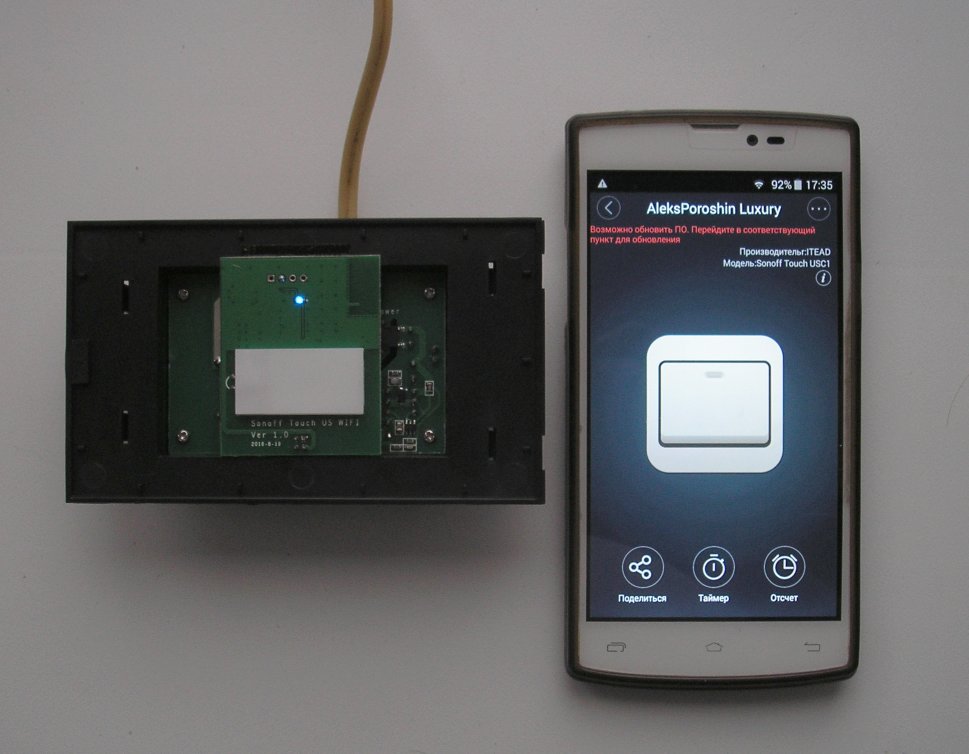

Я снял лицевую панель. Так нагляднее.

Приложение просит ввести пароль от Wi-Fi. Затем выполняется поиск устройств.
Необходимо будет ввести имя нового устройства.
Для того, чтобы включить переключатель, нужно нажать кнопку (в виде выключателя) на вашем виртуальном пульте из любой точки мира, где есть интернет и Wi-Fi.
При подключении к сети 220В на модуле загорается синий светодиод. В «привязанном» состоянии горит постоянно. При включении нагрузки дополнительно загорается синее светодиодное «табло».

Переключать устройство можно не только с виртуального пульта, но и сенсорной кнопочкой в виде окружности на самом выключателе. При этом текущее состояние отражается и на пульте.
При ярком освещении подсветки практически не видно.

И в выключенном состоянии.

Можно управлять переключателем по таймеру. Их два варианта.
Отмечу один нюанс работы этих переключателей. Без интернета никакого удалённого управления вы не получите. Хотя вручную работает как обычный сенсорный выключатель
Всё, что касается работы устройства, вроде как, разобрал.
Пора подводить итог.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, но только через облако:( Необходимо его привязывать к управляющему приложению eWeLink. Для тех, кто ему не доверяет, придётся создать свой MQTT сервер, и включать/выключать нагрузку по своему желанию и правилам. Для тех, кто владеет навыками программирования, это не сложно. Для тех, кто спокойно относится к подобной проблеме – просто подключайте и пользуйтесь.
По поводу конкретно этого девайса. Кроме своей основной функции можно использовать как дополнительный будильник длинными зимними ночами.
Вот, в общем то и всё. Постарался раскрыть все стороны этой темы. Что не ясно, спрашивайте
Надеюсь, хоть кому-то помог. Возможно, кто-то захочет помочь мне. Я буду очень благодарен.
Удачи всем!
