Цена: $15.32
После приобретения повербанка ZOPO и некоторого опыта эксплуатации его в поездке, решено было обзавестись еще одним. И на этот раз желательно более мощным.
Что такое «повербанк», для чего он нужен и соответствуют ли его характеристики реальности, читайте под катом
Первые восторги обладания повербанком ZOPO стихли, а поездка на в отпуск на море показала некоторые нюансы обладания им.
Первое что нужно сказать — когда вы достаете повербанк, вы удивляете окружающих! Вы удивляете бабушек, студентов с айфонами, проводников и всех, кто видит ваш телефон, заряжающийся от этой коробочки. Если вы в поезде, все вам завидуют. Я думаю вам даже будет завидовать владелец менее мощного повербанка. ;)
Поэтому будьте готовы объясниться перед окружающими, как из этой коробочки выходит электричество, если не хотите чтобы вас сожгли на костре вместе с "этой адской штуковиной". :)
Что такое повербанк (powerbank)
Повербанк — мобильный источник питания — USB.
Имеет встроенный аккумулятор различной емкости, заряжаемый от порта USB.
Имеет встроенный аккумулятор различной емкости, заряжаемый от порта USB.
Для чего нужен повербанк (powerbank)
Будучи заряженным, он отдает эту энергию для заряда телефона, планшета, фотоаппарата и т.п. через имеющийся у него порт USB.
Проще говоря — Заряжаете «эту коробочку» от USB дома, а когда надо — заряжаете телефон (или что угодно) от «этой коробочки» где угодно в пути.
Очень помогает зарядить планшет/телефон в путешествиях и поездках где нет сети 220В.
Проще говоря — Заряжаете «эту коробочку» от USB дома, а когда надо — заряжаете телефон (или что угодно) от «этой коробочки» где угодно в пути.
Очень помогает зарядить планшет/телефон в путешествиях и поездках где нет сети 220В.
Второе — одного повербанка для семьи в поездке мало. Причем, нужны именно несколько повербанков, а не один с несколькими портами. Вы можете брать повербанк жены, когда ваш разряжен, можете заряжать два своих устройства или каждый в отдельности и т.д. Один повербанк может выйти из строя, потеряться… Так вариантов использования значительно больше.
Не стоит и гоняться за емкостью — как правило, в 80% случаев повербанка с аккумуляторами на 5200 мА внутри достаточно, а 7800мА как в герое обзора — в самый раз.
В этот раз я решил взять безымянную модель, но с емкостью повыше, с тем чтобы если аккумулятор внутри окажется с завышенной маркировкой, я получил хотя бы свои 5200мА.
Магазин отправил товар довольно оперативно, почта России эстафету перехватила и все путешествие заняло около 19 дней (трек RQ132895855SG) что по нашим меркам немыслимо быстро.
Посылка — стандартный <мелкий пакет>
Упаковка — крашеный изнутри целлулоид, затянутый в плотный транспортный полиэтилен
Сзади на упаковке — нечто сопроводительное на двух языках, с адресом сайта производителя и штрихкодом.
Упаковка складывается вот таким способом, чтобы ее удобнее было вешать в магазине
Внутри — инструкция, повербанк и даже универсальный провод для зарядки различных устройств
Вот такие USB разъемы на все случаи
Так выглядит повербанк сзади. Видно название модели — PX003
А так спереди, здесь только логотип из краски
ХАРАКТЕРИСТИКИ
модель: PX003емкость: 7800mAh
напряжение заряда (входное): 4.8~5.4V
ток заряда: 1.2А максимум
напряжение разряда (выходное): 5V
ток разряда (выходной): 2А
характеристики с сайта магазина
Specifications
Dimensions 3.94 x 2.36 x 0.83" / 10 x 6 x 2.1 cm (L x W x H)Weight 9.03 oz / 256 g
Color White
Capacity 7800mA
Input DC 4.8-5.4V, max 1.2A
Output 5V, 2A
Compatible with iPhone / iPad / Samsung / HTC / Nokia

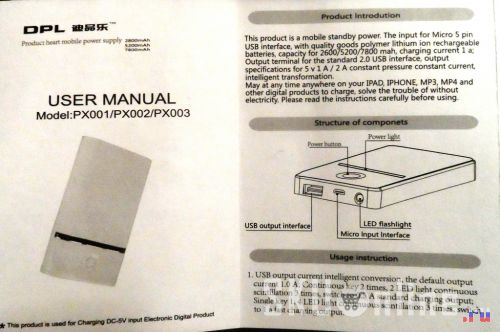

Инструкция по эксплуатации повербанка (английский)

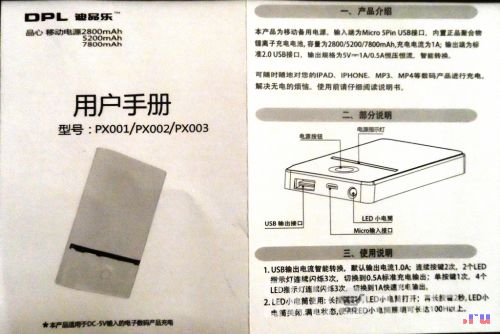

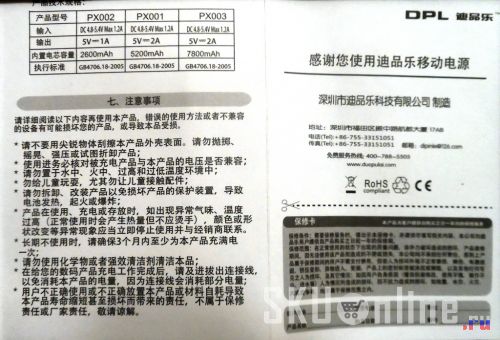

Инструкция на китайском (оборотная сторона)
Общие ощущения
Корпус повербанка — недорогой не сильно глянцевый пластик, который довольно быстро покрывается царапинами. Благо, на белом их практически не видно.
С торца расположены 2 разъема USB — обычный и микро. Для разряда и заряда повербанка соответственно.
Осталось место и для небольшого фонарика
Фонарик довольно тусклый в сравнении с ZOPO, но хорошо что он вообще есть.
Первое включение
Из всех органов управления — одна кнопка по центру. А где индикация? как можно узнать о степени заряда?
Включаем…
Оказывается индикация изящно спрятана в серебристую накладную полоску!
При включении 4 светодиода поочередно моргают, а затем загораются полностью, после чего гаснут, если к повербанку ничего не подключено.
Вес и размеры
Едва ли это кому будет интересно, но я все же сделаю это. ;)
Можете нажать тут и проскочить измерения
Повербанк DPL PX003 весит около 180 грамм без шнуров и упаковки.
Длина DPL PX003 — 10.4см (на сайте говорится о 10см)
Ширина DPL PX003 — 6.4см (на сайте говорится о 6см)
Толщина соответствует указанным на сайте 2.1см
Итого: 10.4 х 6.4 х 2.1см
Тестирование
А давайте сначала заглянем внутрь?
Каких либо винтиков, шурупов, защелок здесь нет. Только клей, только хардкор! :) Нет, на самом деле здесь не клей, а скорее сборка половинок при высокой температуре. Зато держится надежно:
Штоа?! Внутри аккумуляторы Samsung, как и в ZOPO? Честные 2600мА в каждом?
Приятная неожиданность в устройстве вдвое дешевле чем купленный мной ранее ZOPO, да еще на треть мощнее!
Внутри аккуратная и чистая пайка.
Все три элемента 18650 соединены параллельно
Тестирование
У этого повербанка не требуется какое-либо включение или выключение кнопок в процессе заряда от него телефона.
Электроника внутри определяет что подключено устройство требующее заряда и автоматически включает преобразователь напряжения. Это очень, очень удобно!
По мере разряда или заряда повербанка, четыре светодиода на его корпусе (спрятанные в серебристой накладке — помните?) постепенно загораются или гаснут все. Причем, промежуточные значения индицируются морганием крайнего светодиода.
Ток разряда в процессе зарядки телефона INNOS D9 почти всегда показывал около 400мА
Справедливости ради скажу, что ровно столько INNOS D9 потребляет и от сетевого ЗУ.
Поэтому вполне логичным выглядит, что описанный в мануале метод переключения разрядного тока 0.5-1А у меня не работал. Как двукратное нажатие кнопки, так и долговременное приводит только к включению встроенного фонарика.
То же самое было и при попытке разряжать его токами, бОльшими чем 400мА.
Вот такая схема внутри у этого DPL PX003
Время полной зарядки повербанка — около 15 часов от порта USB. Что примерно соответствует емкости повербанка и ограничению тока порта USB на уровне 500мА (15*0.5 = 7.5 А)
Время разрядки. Берем разряженный до 6% телефон Innos D9 и заряжаем:
На предыдущем скриншоте время 10:41, на этом — 0:14 следующего дня.
То есть, Innos D9 c батареей 4160мА зарядился на 94% (~4160*0.94=3910мА) за 24:14-10:41=13:27 за 13 часов 27 минут.
Но повербанк был готов отдать еще немного. Следующим голодающим оказался планшет Onda V811 купленный тут по акции в групповой покупке. Его батарея вроде как имеет емкость 4000мАh и 10% до которых подзарядился планшет примерно за час, прежде чем повербанк самоотключился, составят около 400мА.
То есть повербанк отдал приблизительно всего 4310мА из 7800мА на борту?
Во как! Но мы понимаем, что и емкость батареи Innos-а и планшета, индикатор процентов — величины нелинейные. Точность такого измерения никакая…
А не попробовать ли нам разрядить повербанк на нечто вроде… Imax B6? :)
Пробуем…
При токе разряда 300мА напряжение 4.55 вольт
при токе разряда 400мА напряжение 4.34 вольта
при токе разряда 500мА напряжение 4.02 вольта
при токе разряда 700мА напряжение 3.83 вольта
Ставить ток больше нет смысла — напряжение аккумулятора в телефоне 3.7 вольта, а он ожидает 5 вольт для заряда.
Ясно что несоответствие мануалу по поводу отсутствия переключения на 1А ток заряда было неспроста.
Однако, если разрядный ток держать в пределах 400мА, то картина получится вот такая:
Результат: ~5500мА за (818/60) ~13 с половиной часов.
А не посмотреть ли нам на разряд повербанка в динамике? Подключить к ПК Imax B6
Нужно всего-то скачать программу для ПК LogView и найти порт RS232 или USB переходник на RS232 и подключить к нему Imax B6.
(пропустить поделки)
После чего в меню «аймакса» нужно выбрать режим USB вместо термодатчика, а гнездо сбоку «Temperature Sensor» пин TX (средний, земля — ближе к себе) подключить к порту RS232.
Не работает… выясняем что с аймакса идут уровни TTL что значительно меньше требуемых для RS232.
Копаемся в «закромах» и находим подходящую микросхемку HIN202CP которая преобразует уровни +5V в нужные нам +-12V. Причем сама она питается только от +5V что очень удобно — мы запитаем ее от 1 вывода 3-штырькового разъема на Imax B6.
Получилось некрасиво, но вполне работоспособно:
(пропустить поделки)
После чего в меню «аймакса» нужно выбрать режим USB вместо термодатчика, а гнездо сбоку «Temperature Sensor» пин TX (средний, земля — ближе к себе) подключить к порту RS232.
Не работает… выясняем что с аймакса идут уровни TTL что значительно меньше требуемых для RS232.
Копаемся в «закромах» и находим подходящую микросхемку HIN202CP которая преобразует уровни +5V в нужные нам +-12V. Причем сама она питается только от +5V что очень удобно — мы запитаем ее от 1 вывода 3-штырькового разъема на Imax B6.
Получилось некрасиво, но вполне работоспособно:
Получился вот такой график. Сверху горизонтальная полоса — ток разряда 400мА, внизу ступеньки — напряжение.
Да, оно то поднималось, то опускалось в 4-х диапазонах.
Значит, приведенные выше картинки с токами и напряжениями с экрана Imax B6 в статике были не совсем корректны.
Итоговые значения с ПК:
Spannung [V] — 4,160
Strom [A] — 0,400
Ladung [mAh] — 5456,000
Реальная емкость
Соотношение полученного к заявленному — около 70% (у упомняутого ранее повербанка ZOPO это результат чуть хуже)
А посчитаем в ваттах. За среднее напряжение возьмем 4.2V
5.456А * 4.2V = ~23W
А если аккумуляторы отдельно? Полностью заряженный 18650 имеет напряжение около 4V, разряженный — до 2.8V
Среднее значение будет 3.4V Емкость известна — 7800mАh (3 по 2600mAh)
7.800A * 3.4V = ~26.5W
Разница уже 23/(26.5/100)= ~86,8%
А теперь вспомним замеры аккумуляторов — при токе 300mA они выдавали 2470mAh
Я получал чуть лучшие значения, измеряя блок из 2-х аккумуляторов из повербанка ZOPO. Тем не менее, предлагаю остановиться на цифре 2400mAh для каждого аккумулятора на таком токе. А в сумме — 2400*3 = 7200mAh
Пересчитаем: 7.200A * 3.4V = ~24.5W
И 23/(24.5/100)= ~93,8%
Потеря 6-8% на преобразование напряжения до 4-5 вольт и питания схемы — нормально.
Просто производитель указал емкость аккумуляторов, а не повербанка.
А здесь лучше и удобнее говорить о ваттах. Так что в целом — все оказалось довольно честно (кроме обещанного тока заряда).
Итог, плюсы и минусы
Минусы:
— легко царапающийся, непрактичный пластик
— низкий ток заряда
Плюсы:
+ цена (!!!)
+ аккумуляторы samsung
Можно смело сказать, что приобретение отличное — за каких то ~500 рублей получаете повербанк с аккумуляторами Samsung внутри, которые стоят отдельно более 7$ за штуку!
Низкий ток заряда (400-500mA) не проблема — для мобильного телефона или планшета большего и не нужно. Многие мои знакомые заряжают их от порта USB ноутбука или ПК, который ограничен 500mA — тем же значением.
PS: Документация на использованные внутри аккумуляторы Samsung 18650 (26F)
3 комментария
У меня свои методы методы измерения емкости. батарея для телефона Lenovo 38-42 грамм — 2000 мАч. Батарея телефона tooky T1982 (1450 мАч) — 28 грамм, Tooky T83 (2500 мАч) — что-то около 50. Короче, 500 мАч — 10 грамм :) 7800 мАч — около 155 грамм. Вполне соизмеряется с Вашими 180 граммами :)
PS: добавлю pdf-ку на Samsung 26F в обзор.
Но не стану исправлять обзор. Допишу здесь — метода измерения емкости от Самсунг
они его жарят при комнатной температуре (100% эффективность, см.мануал) до 4.2V после чего высаживают до 2.75V
Так он конечно, все выдаст. :)
