Мультиметр Meterk MK01A (True RMS)

61 читатель · 416 топиков · RSS

Цена: US$21.99 (с купоном)

Продолжаю серию обзоров про мультиметры. Обзор для тех, кто всё ещё не определился:-)
Стараюсь выбирать мультиметры, которые ещё никто не тестировал. У всех приборов есть свои нюансы. Этот мультиметр не исключение. Есть положительные, есть не очень.
Обзор написан по стандартному шаблону. Боязнь упустить что-то из вида, делает его немного сухим. Поэтому приглашаю под кат не всех, только тех, кому действительно интересно.
Кого устраивает такой подход, заходим.

Смотрим, в каком виде присылают.
Упаковали супер.

Коробка универсальная. Подойдёт под любой мультиметр.

Смотрю, что внутри.

Всё разложено по пакетам.

В комплект поставки входят:
— мультиметр
— щупы
— термопара
— батарейка 9В (внутри прибора)
— инструкция.
Инструкция к мультиметру на всевозможных языках (на 55 страничках, всего).
Можно глянуть скан английского варианта инструкции. Возможно, кому-то пригодится.

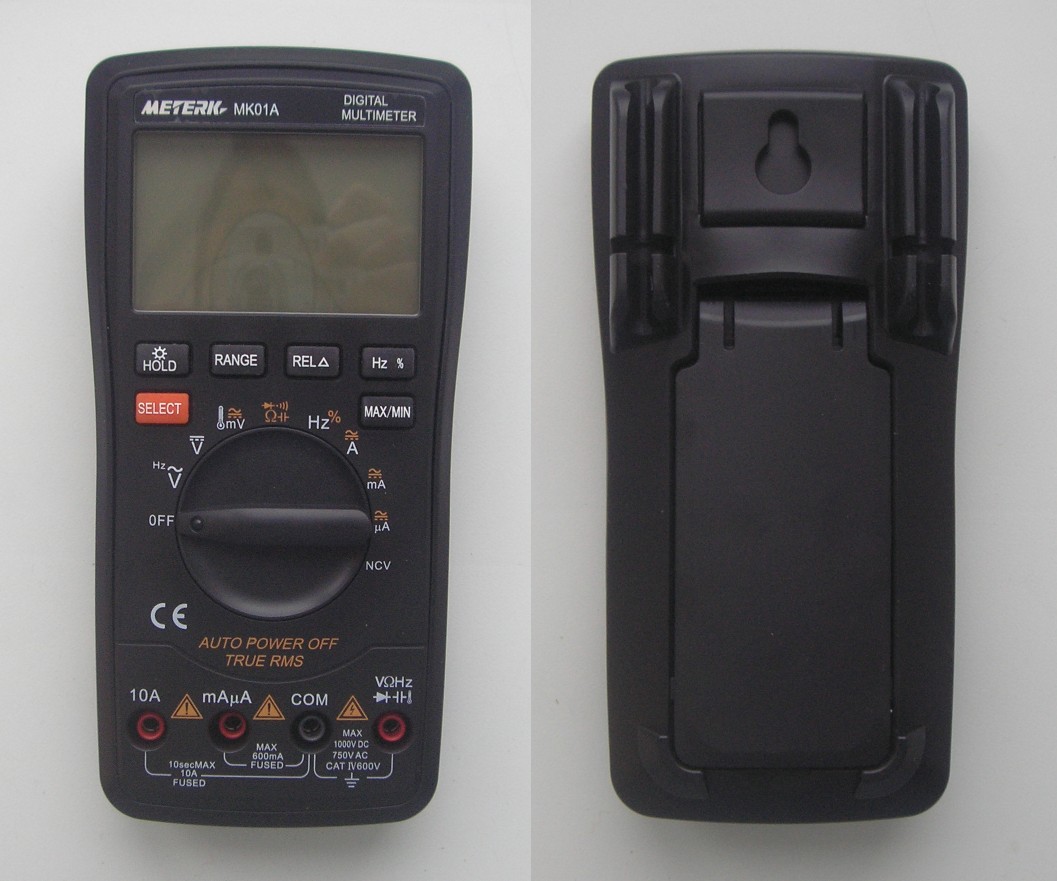

А вот и мультиметр. Размером крупный.

Дисплей был без защитной плёнки.
Прибор выглядит солидно.

Качество изготовления корпуса и внешний вид мне понравились.

Взвесил. 362г. (с батарейкой).

Подставка откидывается около 70 градусов. И никак не фиксируется. Болтается свободно. Защёлкивается только в походный вариант.

Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы. Кнопка переключения функций выделена оранжевым цветом. Надписи на переключателе, на которые она влияет, тоже выделены этим цветом. Но не всё соответствует :) Забыли градусник выделить оранжевым.

Что куда вставлять, тоже всё понятно.
Разрядность дисплея: 6000 отсчётов с плавающей точкой.
Контрастность цифр очень хорошая. Но если смотреть с разных углов, немного меняется. Если смотреть немного снизу – на все 5 баллов. Если сверху — только на троечку.
Щупы мягкие, но не супер. Видел и лучше, чаще хуже.

Длина 109 см от кончика до кончика.

Подключил к UNI-T UT61E. Сравнил сопротивление щупов.
Слева комплектные от UNI-T UT61E, справа – тот же прибор, но щупы от Meterk.

По сопротивлению комплектные от Meterk немного хуже. По жёсткости — мягче.
По внешнему виду — схожи между собой.

Для щупов имеется паркинг.

«Силиконовый» чехол очень твёрдый. Чтобы щупы вставить, нужно приложить усилие.
Возможности дисплея вы видите. Используются все значки.

Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт несколько писклявых сигналов, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать оранжевую кнопку.
Можно отключить эту функцию (автотключение), если зажать оранжевую кнопку, включить прибор и дождаться окончания пяти попискиваний. Но есть минус. Каждую последующую 14-ую и 15-ую минуту делает 5 попискиваний, хотя не отключается.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой, которая спрятана под откидывающейся подставкой.

Крышка крепится при помощи полноценного винта. В ответной части бронзовая втулка.
Прибор запитывается от батареи 9 В типоразмера 6F22.
Чтобы определить плюс с минусом (как вставлять), придётся напрячься. Плюс с минусом даже на отсвет видно очень плохо.

Перехожу к разбору. «Силиконовый» чехол снял с трудом.

Откручиваю 4 самореза.

Затем открутил ещё 8.

Если посмотреть на отсвет, видно, что контактные площадки не смазаны.

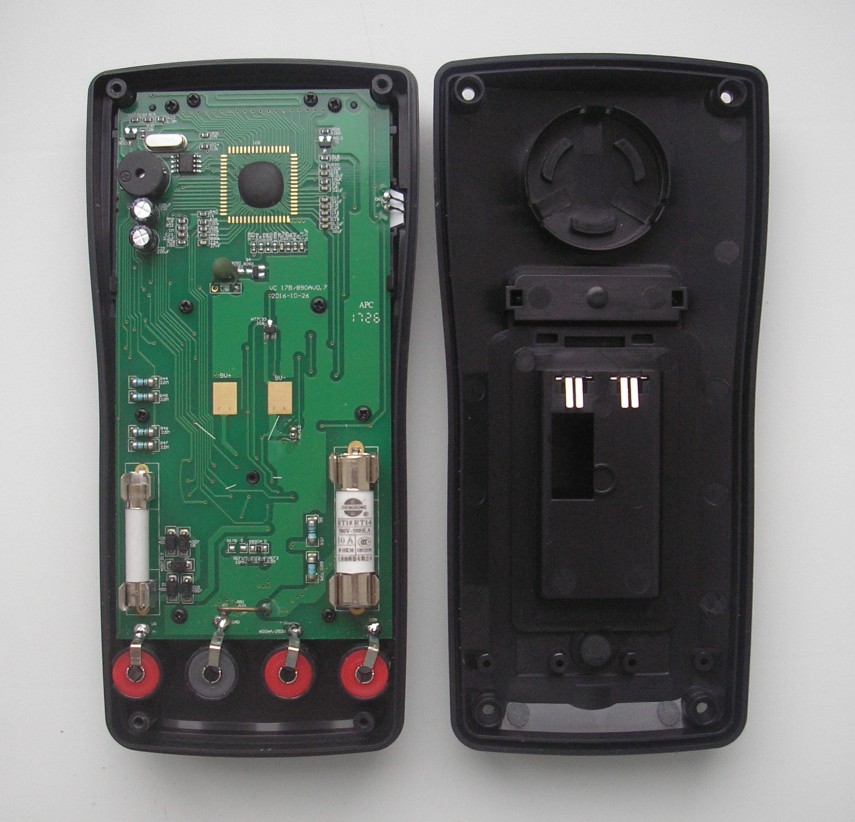

Всё очень компактно, деталей минимум.

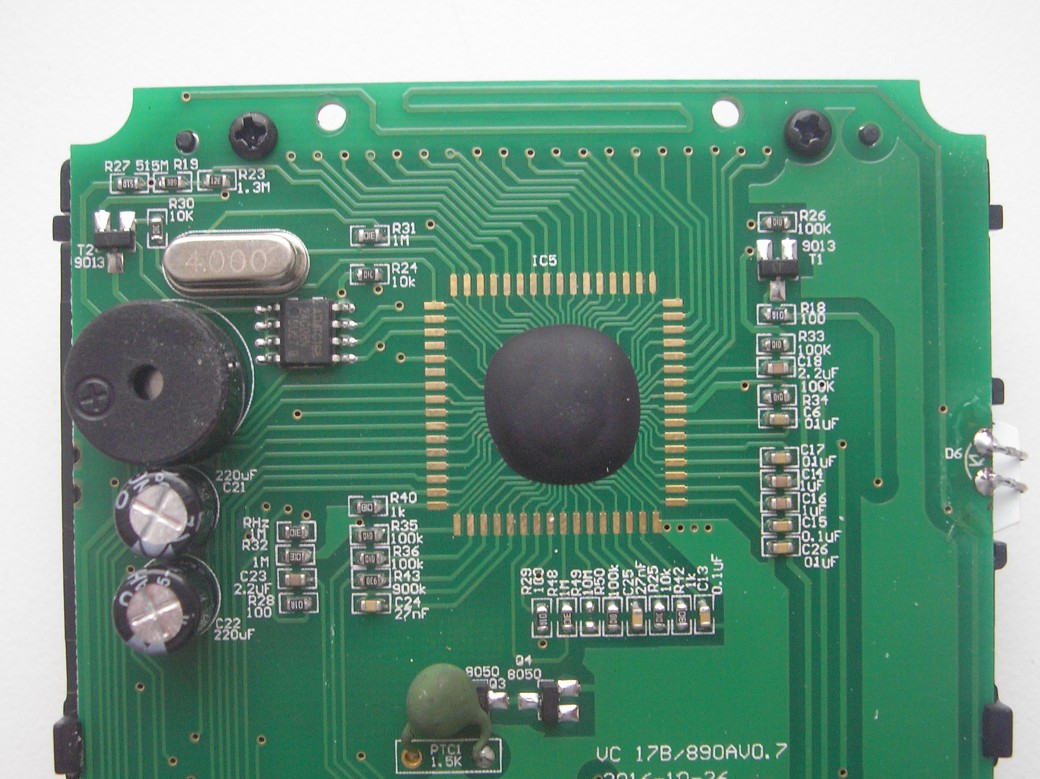

В качестве «мозга» микросхема типа клякса. Предусмотрены площадки для подпайки полноценной микросхемы.

Подгонять показания прибора можно только при помощи программатора.

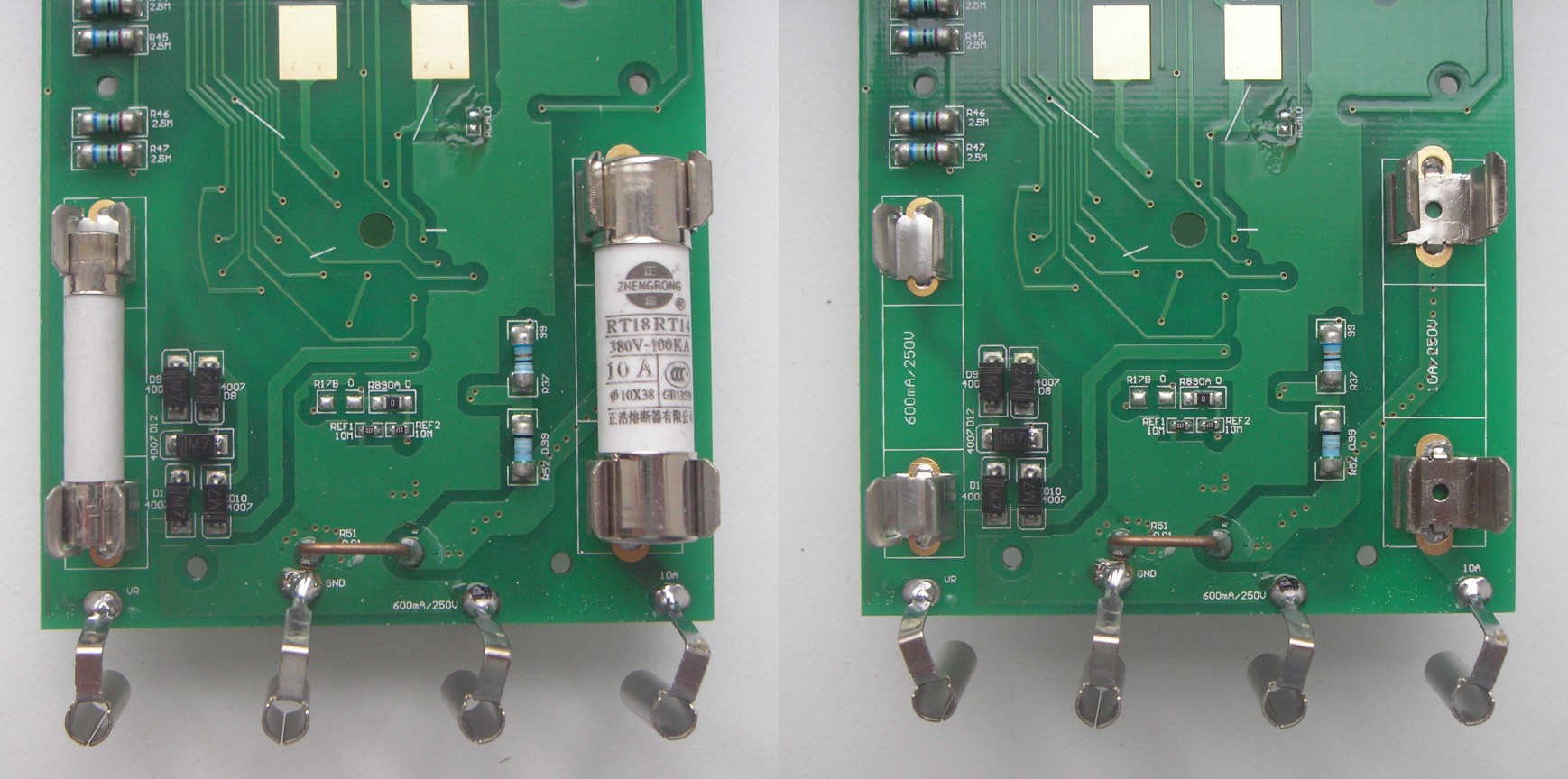

По токовым входам стоят предохранители на 600мА 250В и на 10А 380В.

Форм-фактор отличается. Установочные места подписаны.

И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное (True RMS) напряжение, ток; сопротивление; частоту и скважность; температуру; ёмкость; «прозванивать» цепь на обрыв, проверять диоды. Отличительная особенность прибора — наличие бесконтактного детектора напряжения NCV.
Поворотный переключатель является не единственным элементом управления. На передней части прибора также куча кнопок выбора всевозможных функций. С непривычки можно и запутаться.
1. Переключение функций «SELECT» (оранжевая кнопка)
а) В режиме измерения напряжения (mV) и силы тока нажатием кнопки «SELECT» производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры производится переключение между градусами Цельсия и Фаренгейта.
в) Производится переключение между режимами измерения сопротивления, прозвонки цепей, проверки диодов и измерением ёмкости.
2.«HOLD/ ☀» Режим фиксации данных/Подсветка
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
в) Удерживание кнопки чуть более секунды включает/отключает подсветку. Либо она отключается автоматически через 15 секунд.
Подсветка качественная.

3. Переключение пределов измерения («RANGE»)
а) для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный.
б) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» чуть более секунды.
4. «REL» Относительные измерения
Переводит прибор в относительный режим измерений.
5. «Hz/%»
а) В режиме измерения частоты переключает на измерение скважности. Для этого достаточно нажать кнопку «Hz/%».
б) В режиме измерения переменного напряжения переключает на измерение частоты.
Обратите внимание на положение переключателя. Вполне можно измерять частоты до 70 кГц без боязни спалить мультиметр. Фактически прибор находится в режиме измерения переменного напряжения.

6. «MAX/MIN». Измерение минимальных и максимальных значений
а) Функция измерения минимальных и максимальных значений может использоваться в режиме измерения сопротивления, температуры, напряжения и силы тока.
б) Для отображения максимального значения в режиме измерения необходимо нажать кнопку «MAX/MIN»
в) Повторное нажатие на кнопку переводит прибор в режим измерения минимальных значений.
г) Для отключения этой функции необходимо удерживать кнопку «MAX/MIN» чуть более секунды.
Перехожу к определению/сравнению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.

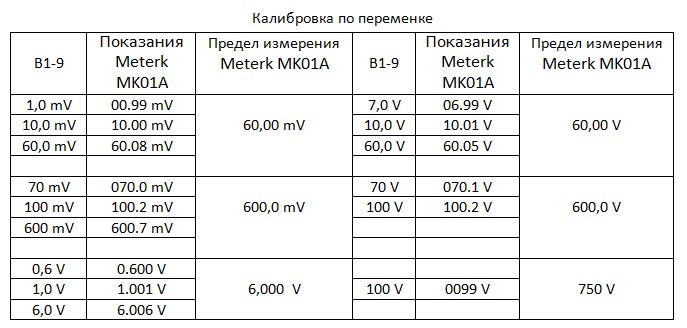

Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 600 mV/6 V/60 V/600 V+-(0,8%+5), 750 V +-(1,2%+10).
Диапазон 60 mV почему-то не указали, хотя он существует.

Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 1400Гц (проверял на 10 В).
Измеряет мультиметр очень хорошо на всех поддиапазонах. Реальная погрешность измерения в пределах последнего знака (в несколько раз меньше допустимой).
Проверил точность измерения сетевого напряжения. Сравнил с образцовым прибором. Редкий прибор показывает точнее (поверьте).

В режиме измерения переменного напряжения может измерять частоту (писал об этом немного ранее).
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage:: 600 mV/6 V/60 V/600 V+-(0,8%+5), 1000 V +-(0,8%+10).
Здесь тоже диапазон 60 mV почему-то не указали, хотя он существует.

Постоянку тоже измеряет очень хорошо. Результат слишком хорош.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV).
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 600 µA/6000 µA+-(0.8%+10), 60 mA/600 mA/10 A+-(2.0%+30).
В данном случае не указали поддиапазон 6 А.

Результат измерения тока тоже хорош, хотя и не настолько идеален, как при измерении напряжения.
Перехожу к измерению сопротивления.

Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 600 Ω+-(0,8%+5); 6 kΩ/60 kΩ/600 kΩ/6 MΩ +-(0,8%+3); 60 MΩ +-(1,0%+25).

Тоже хороший результат. Погрешность измерения доли процента, кроме предельных значений 40 МОм-60 МОм.

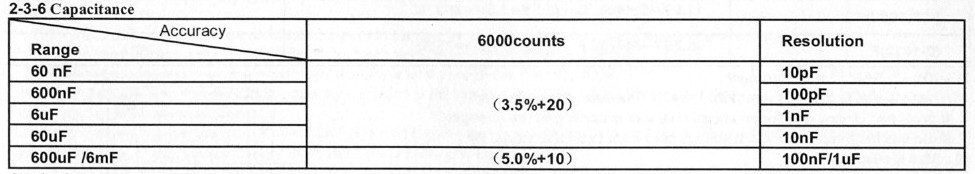

Точность измерения ёмкостей проверил при помощи магазина Р5025. Здесь возникли некоторые несостыковки с тем, что написано в инструкции.

Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин. Вот результат.

Здесь прибор ничем не удивил. Всё стандартно.

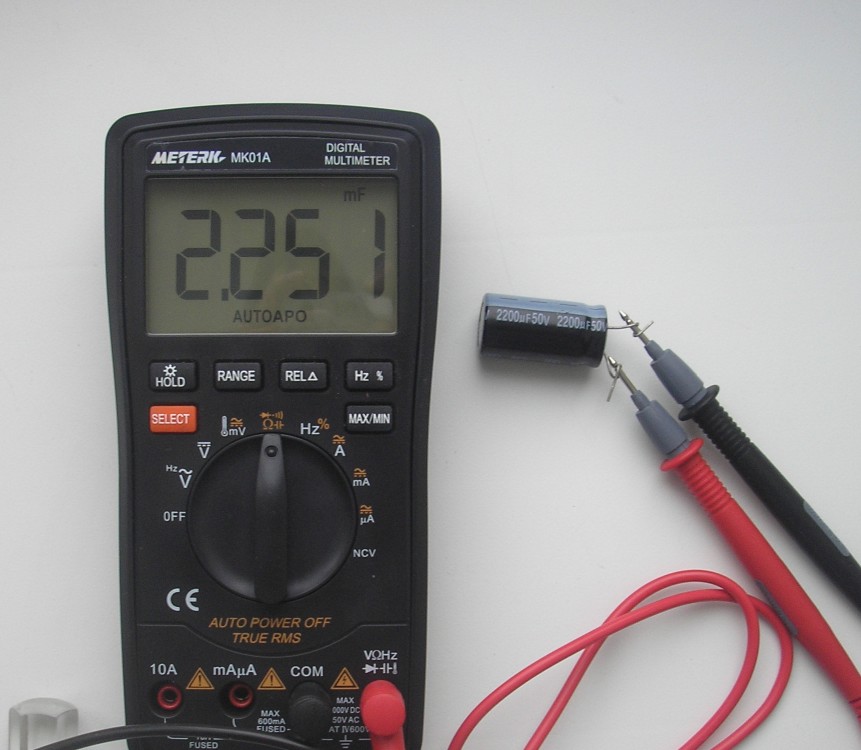

Большие ёмкости измеряет с задержкой. Ёмкость на 2200 мкФ и 4700 мкФ измеряет за 8 секунд.

Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем оранжевую кнопку. При прозвонке цепи на разомкнутых щупах 1,00В. При прозвонке диодов 3.24В. Это реально измеренные показания.
Светодиоды подсвечиваются.

При прозвонке цепи тормознутости нет. Прибор шустрый. Для тех, кому критичен этот показатель, посмотрите видео.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору MHS-5200A.
Генератор может выдавать частоты до 25МГц. Мультиметр смог максимально измерить 24 МГц, хотя по инструкции только до 20 МГц.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 10 Hz/100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/20 MHz +- (0.1% + 3).
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.

Может измерять температуру.
Термопара стандартная.

Температуру досконально проверить не смогу. Проверил нескольких точках.
Температура подмышки.

Сделал замер в кипящей воде.

Ещё одной уже совсем не особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS). К хорошему привыкаешь быстро.
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 60Гц.
Сначала подал синусоиду.

Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.

И, наконец, пилу.
Смотрите.

Обычные мультиметры на таких формах сигнала начинают сильно врать.
Отличительная особенность прибора — наличие бесконтактного детектора напряжения NCV. При наличии переменного электромагнитного поля прибор начинает пищать. При чём частота пищания увеличивается по мере приближения к проводнику, находящегося под напряжением. Опция реально работоспособная, в отличие от HoldPeak HP-890CN. Минимально схатываемое расстояние около 10 см. При больших токах нагрузки расстояние увеличивается (смотрим видео).
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Аналоговая шкала отсутствует.
•Нет кнопки включения/выключения. Выключается крутилкой.
•Батареи питания 9В типоразмера 6F22 (этот минус под вопросом).
•Контактные площадки переключателя не смазаны ничем абсолютно. Обязательно разбирать и смазывать.
•Мало защит по входу.
Плюсы:
•Большой контрастный LCD дисплей;
•Опция измерения температуры.
•Есть подсветка шкалы (очень хорошая).
•Не тормозит при прозвонке (очень шустрый).
•Подсвечивает светодиоды при прозвонке.
•Измеряет ёмкости до 10000мкФ (возможно и больше, не проверял).
•Автоматический выбор пределов измерения (с возможностью отключения).
•Автоотключение. Прибор выключится через 15 минут.
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
•Разрядность дисплея: 6000 отсчётов с плавающей точкой!
•True RMS.
•Наличие бесконтактного детектора напряжения NCV (реально работает).
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал.

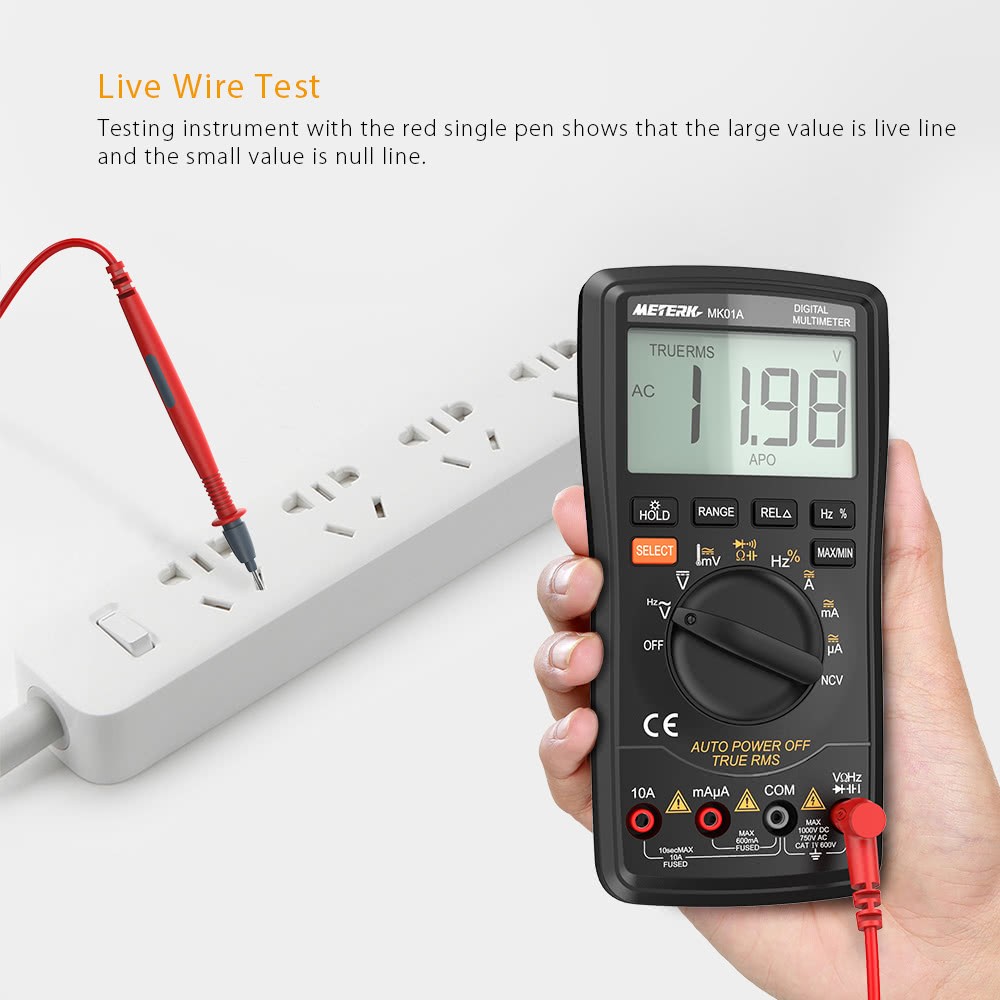

В самом конце хотел бы показать несколько интересных картинок со станицы магазина.

Теперь всё.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог. Возможно, кто-то захочет помочь мне. Уверен, что не во всём разобрался и имеются недочёты. Кидайте в личку.
Купон: METERK21
Удачи!
