Мультиметр RuoShui 81D (True RMS)

Цена: US$14.99 (с купоном)

Ещё один мультиметр (True RMS). На этот раз с трудновыговариваемым названием RuoShui. Всё тот же стиль изложения материала, зато всё чётко и понятно. Подробности в обзоре.

Сначала смотрим, в каком виде присылают.

Упаковка без названия, значит, универсальная под любые модели. На обратной стороне коробки вообще никаких картинок нет.
Смотрю, что внутри.
Мультиметр был в «пупырке».

В комплект поставки входят:
— мультиметр
— щупы
— термопара
— инструкция.
Батареек в комплекте не было.
Инструкция на английском на шести страничках формата А4 (3 листа).
Можно глянуть скан инструкции к мультиметру: Возможно, кому-то пригодится.

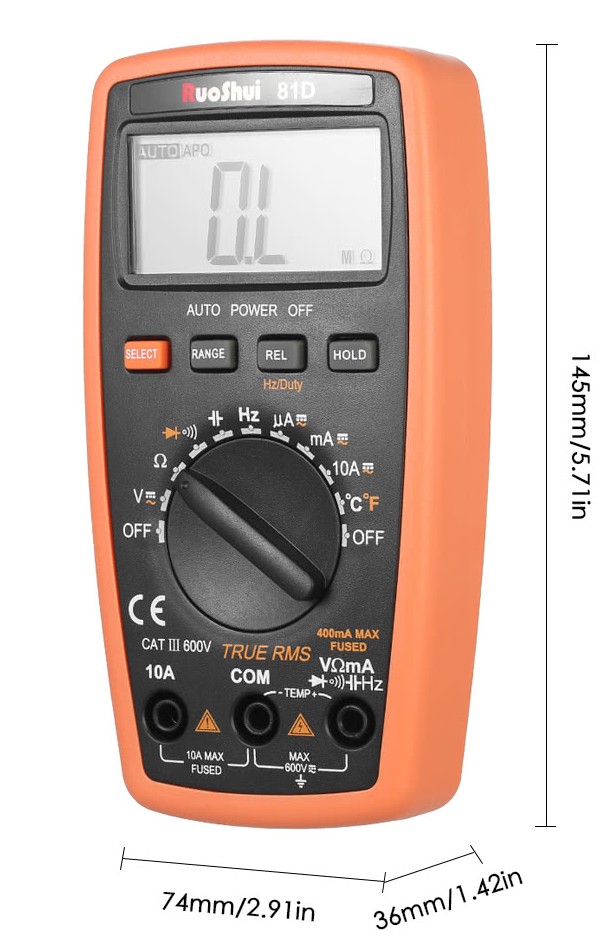

А вот и мультиметр. Размером небольшой.

Так должно быть понятнее.

Дисплей был без защитной плёнки. Фирменное название переливается всеми голографическими прелестями.
По внешнему виду (как обычно) никаких замечаний.

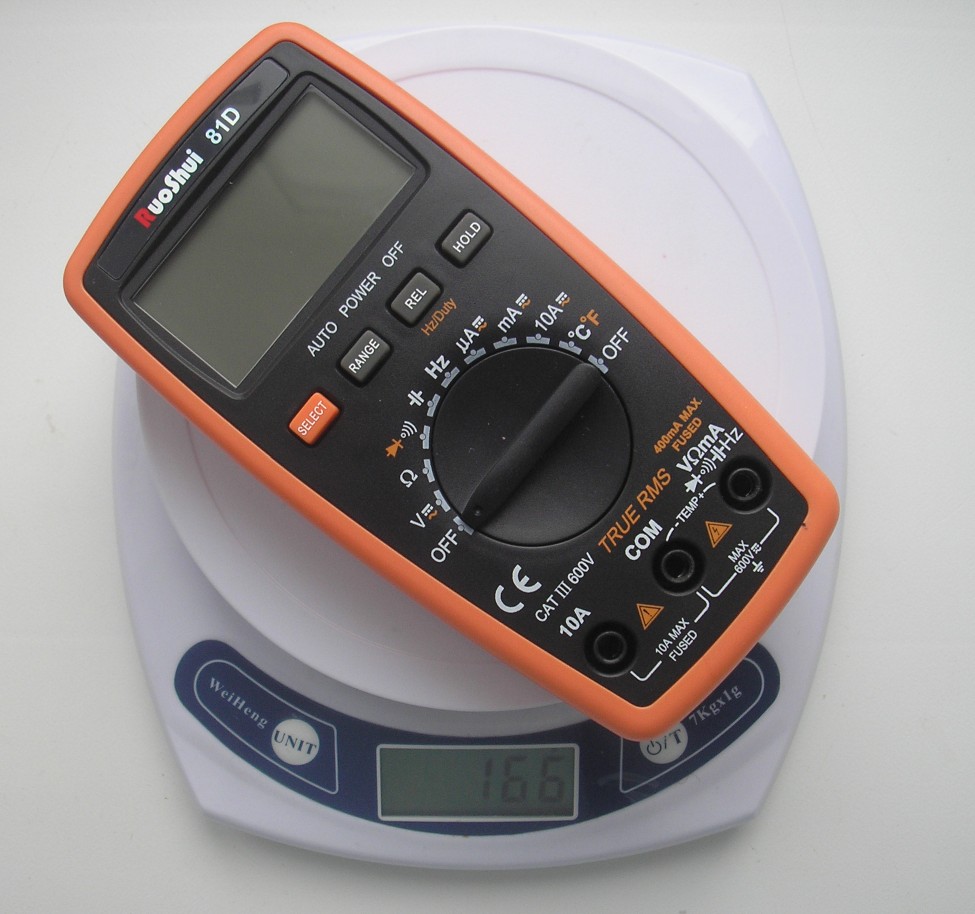

Взвесил. 166г. (без батареек).


Подставка откидывается на угол около 80 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы. Кнопка переключения функций выделена оранжевым цветом. Все надписи на переключателе, на которые она влияет, выделены тем же цветом. Придраться не к чему.
Измерение сопротивления, ёмкости и прозвонку разнесли в разные положения переключателя, что не может не радовать. Разведение различных измерителей в разные режимы переключалки – это всегда плюс.
Нет кнопки выключения (минус), но выключатель сделан с разных сторон, что тоже неплохо.

Что куда вставлять, тоже всё понятно.
Разрядность дисплея: 4000 отсчётов с плавающей точкой.
Контрастность цифр хорошая, на четвёрку.
Щупы из серии дешёвых (по крайней мере, так выглядят). Но видел и хуже. Явно не силикон.

Длина 87см от кончика до кончика.

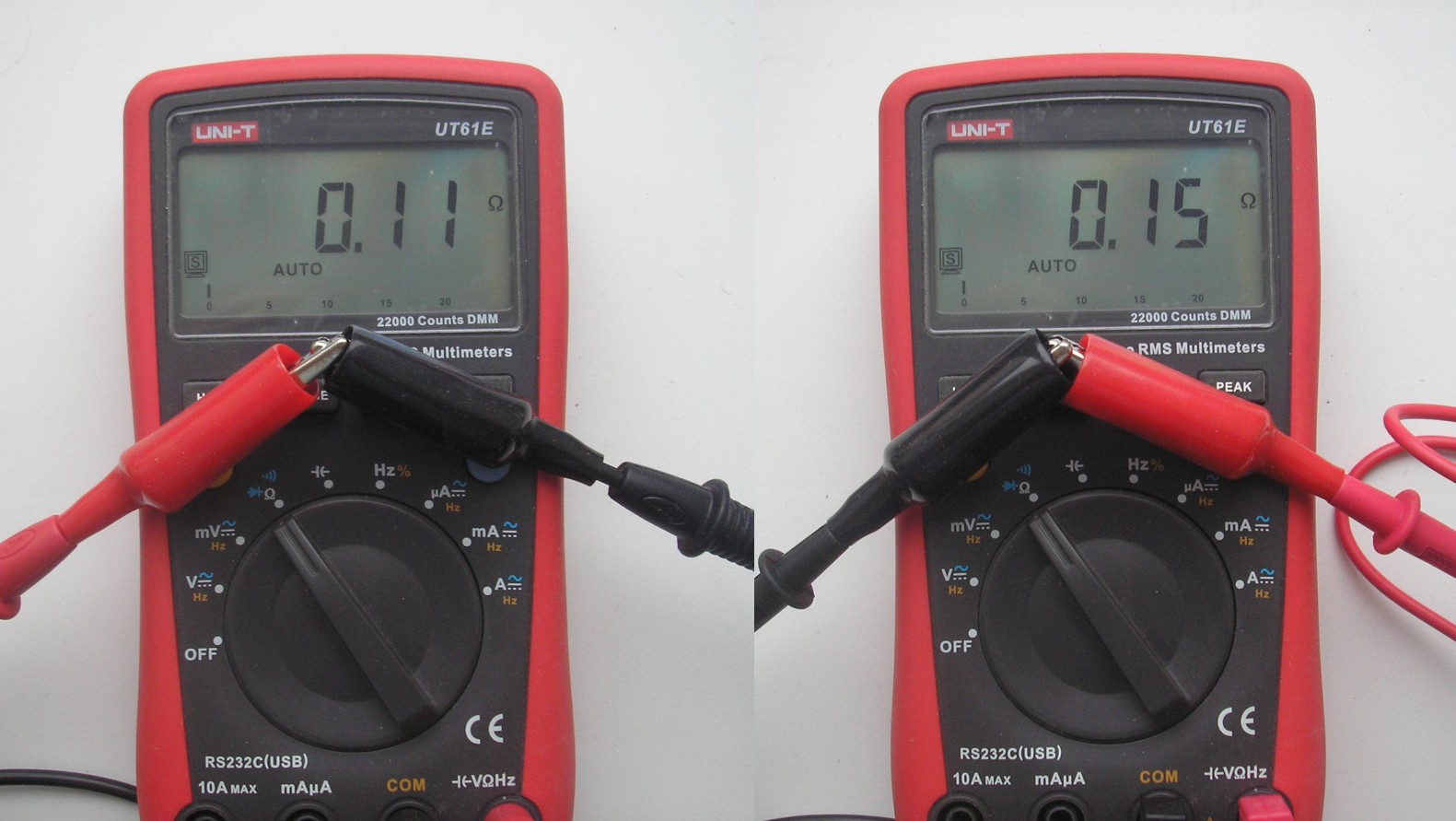

Подключил к UNI-T UT61E. Сравнил сопротивление щупов.
Слева комплектные от UNI-T UT61E, справа – тот же прибор, но щупы от RuoShui 81D.

Кстати, вот размеры щупов в сравнении с комплектными от UNI-T.

Можно и размеры самих мультиметров сравнить, всё равно уже достал (в хорошем смысле слова).

Для щупов паркинга нет. Модель максимально упрощённая.
Возможности дисплея избыточны по отношению к возможностям прибора. Некоторые символы не используются.

Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт пять писклявых сигналов, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать оранжевую кнопку.
Можно отключить эту функцию (автотключение), если зажать эту кнопку, включить прибор и дождаться окончания пяти попискиваний. Но есть минус. Каждую последующую 14-ую и 15-ую минуту делает 5 попискиваний, хотя не отключается. Пищит негромко.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой. Крышка крепится при помощи полноценного винта.

В ответной части бронзовая втулка.

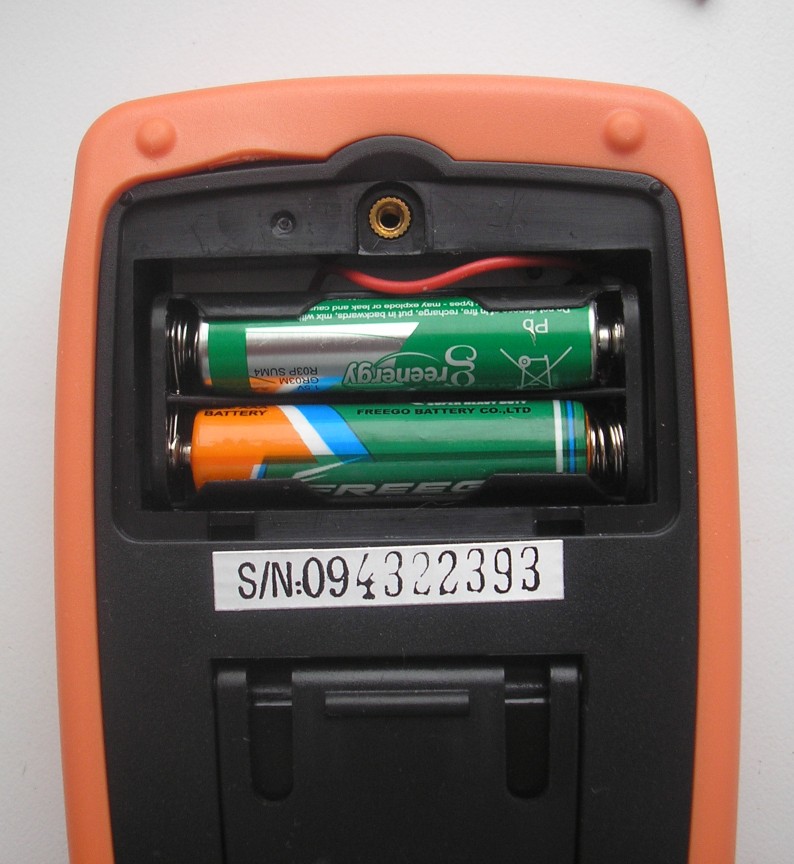

Прибор запитывается от двух батареек формата ААА.

Вставляются в своеобразный патронташ.

Батареи формата ААА считаю плюсом.
Чтобы определить плюс с минусом (как вставлять), особо напрягаться не надо.
К какому выводу батарейки идёт пружинный контакт, все знают. Кто не знает, смотрите внутрь. Там всё подписано.
Перехожу к разбору.
Сначала нужно снять очень мягкий «силиконовый» чехол.

Обнаружил интересную метку.

Ребрендинг? Не знаю.
Откручиваю 4 самореза.

По одному из входов стоит предохранитель на 10 А. Надписи только на чашечках.

Для защиты по миллиамперам стоит самовосстанавливающийся предохранитель.

Судя по надписи, эти предохранители на 250 В/200 мА. Не считаю, что они ошиблись (прибор на 4000 отсчётов).
Открутил ещё 6 саморезов.

Если посмотреть на отсвет, видно, что контактные площадки в смазке.


Ничего смазывать не надо.
Всё очень компактно, деталей минимум.

В качестве «мозга» микросхема типа клякса. Предусмотрены площадки для подпайки полноценной микросхемы.

Без микросхемы памяти не обходится ни один современный мультиметр.

Больше никаких регулировок не предусмотрено.
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение (True RMS); ток; частоту; температуру; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.
Поворотный переключатель является не единственным элементом управления. На передней части прибора четыре кнопки выбора функций.
1. Переключение функций «SELECT» (оранжевая кнопка)
а) В режиме измерения напряжения и силы тока нажатием кнопки «SELECT» производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры производится переключение между градусами Цельсия и Фаренгейта.
в) Производится переключение между режимами прозвонки цепей и проверки диодов.
2. Переключение пределов измерения («RANGE»)
а) Для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный.
б) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» чуть более секунды.
3. «REL» («Hz/Duty») Относительные измерения
а) Переводит прибор в относительный режим измерений.
б) В режиме измерения частоты переключает на измерение скважности.
4.«HOLD» Режим фиксации данных
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
Подсветки нет.
Перехожу к определению/сравнению точностных характеристик.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 4 V/40 V/400 V +-(0,8%+6); 600 V +-(1,0%+6).

Предел 400mV указать забыли.
Смотрим, что в действительности.

Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 1300Гц (при напряжении 10 В).
В инструкции НЕ указан поддиапазон 400 mV. Но он есть. Скорее всего, там погрешность не нормируется или просто забыли указать. Менее 10 mV прибор измеряет плохо, большая погрешность. Больше придраться не к чему, всё соответствует заявленным характеристикам. Поддиапазона нет – проблем тоже нет :)
Всё, что выше 10 mV, измеряет исключительно точно. Реальная погрешность измерения в несколько раз меньше допустимой.
Сетевое напряжение измеряет тоже хорошо. Почему-то вспомнился недавно «обозрённый» мультиметр. Очень много совпадений.

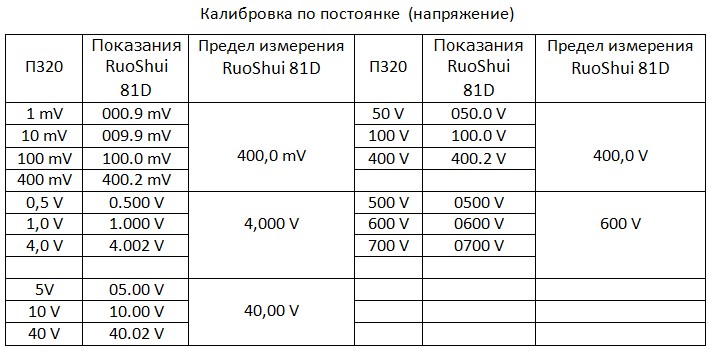

Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 400 mV/4 V/40 V/400 V +-(0,5%+4); 600 V +-(1,0%+4).

На этот раз поддиапазон 400 мВ указали. Такой погрешности можно позавидовать.

Странно то, что максимальный предел измерений ограничили на 600 В. Согласно логике должно быть не менее 1000 В.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV).
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 400 µA/4000 µA/40 mA/400 mA +-(1.0%+10); 10 A +-(1.2%+10).


При превышении предела 10 А измерений сигналит (пищит). На остальных молчит.
Не понравились две крайние точки 40 и 400 mА. Тем не менее, в допустимые пределы попадает.
Перехожу к измерению сопротивления.

Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 400 Ω+-(0,8%+5); 4 kΩ/40 kΩ/400 kΩ/4 MΩ +-(0,8%+4); 40 MΩ +-(1,2%+10).


Очень хороший результат. Погрешность измерения доли процента. Подкачал немного только на самом краю своих возможностей (40 МОм), здесь чуть хуже. Тем не менее, и в этом случае в допустимые пределы попадает.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность:
Capacitance: 4 nF+-(5.0%+90); 40 nF/400 nF/4 µF/40 µF +-(4,5%+8); 100 µF +-(5,0%+8); 1000 µF+-(5.0%+8).

Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин.

Здесь всё как у всех, ничего нового. Очень сложно переплюнуть пятипроцентный предел допустимой погрешности.
Предел 10000 мкФ не указали. Судя по фото, измерять может, хотя и с задержкой.

2200 мкФ и 4700 мкФ измерял 8 секунд. Снова вспомнил недавний обзор.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем оранжевую кнопку. При прозвонке цепи на разомкнутых щупах 1,00В. При прозвонке диодов 3.23В. Это реально измеренные показания. Кстати, батарейки поставил неновые. Суммарное напряжение всего 2,9 В!
Светодиоды подсвечиваются.

При прозвонке цепи присутствует незначительная тормознутость. Для тех, кому критичен этот показатель, посмотрите видео.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору MHS-5200A.
Генератор может выдавать частоты до 25МГц.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 1 Hz/10 Hz/100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/30 MHz +- (0.5% + 10).

Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.

Может измерять температуру.
Термопара стандартная К-типа.

Температуру досконально проверить не смогу. Проверил нескольких точках.
Температура подмышки.

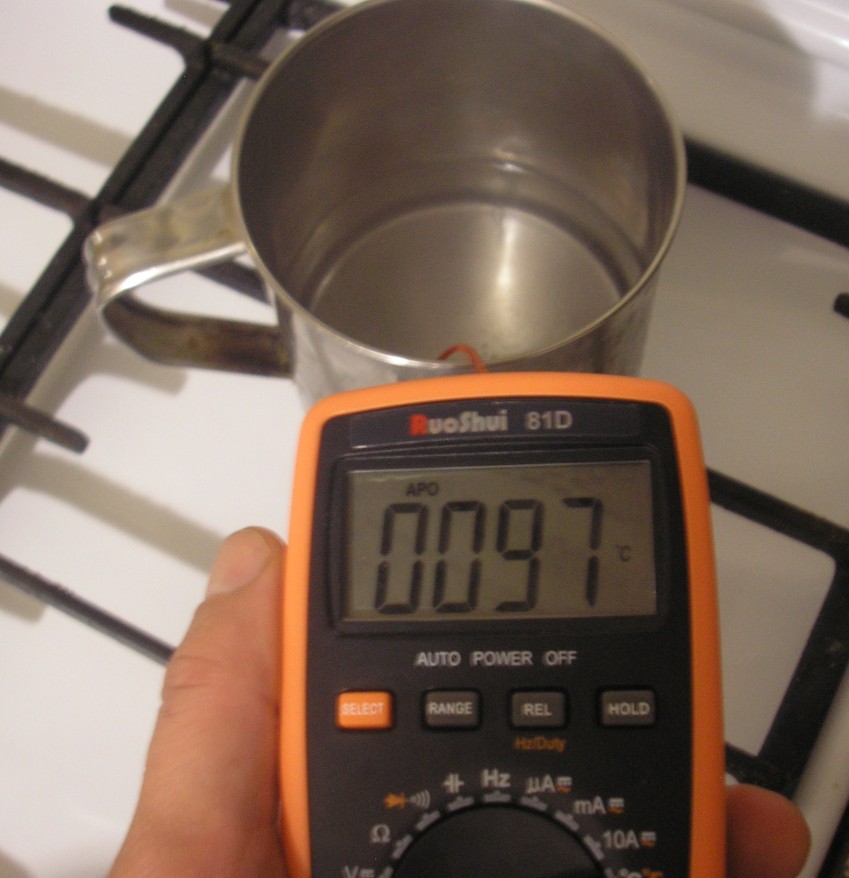

Сделал замер в кипящей воде.

Уже совсем не особенностью многих мультиметров является измерение среднеквадратичного значения переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 60Гц.
Сначала подал синусоиду.

Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.

И, наконец, пилу.
Смотрите.

Обычные мультиметры на таких формах сигнала начинают сильно врать.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Нет подсветки шкалы.
•Аналоговая шкала отсутствует.
•Нет кнопки включения/выключения. Выключается крутилкой.
Плюсы:
•Подсвечивает светодиоды при прозвонке.
•Измеряет ёмкости до 10000мкФ (возможно и больше, не проверял).
•Автоматический выбор пределов измерения (функция отключаемая).
•Автоотключение. Прибор выключится через 15 минут (функция отключаемая).
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
•Батареи питания типоразмера ААА.
•Разрядность дисплея: 4000 отсчётов с плавающей точкой.
•True RMS.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал.
Кому что-то неясно, задавайте вопросы. Если заметили какие-либо недочёты, кидайте в личку. Если есть пожелания по поводу обзоров, кидайте туда же. Всё, что в моих силах, постараюсь исправить.
Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
