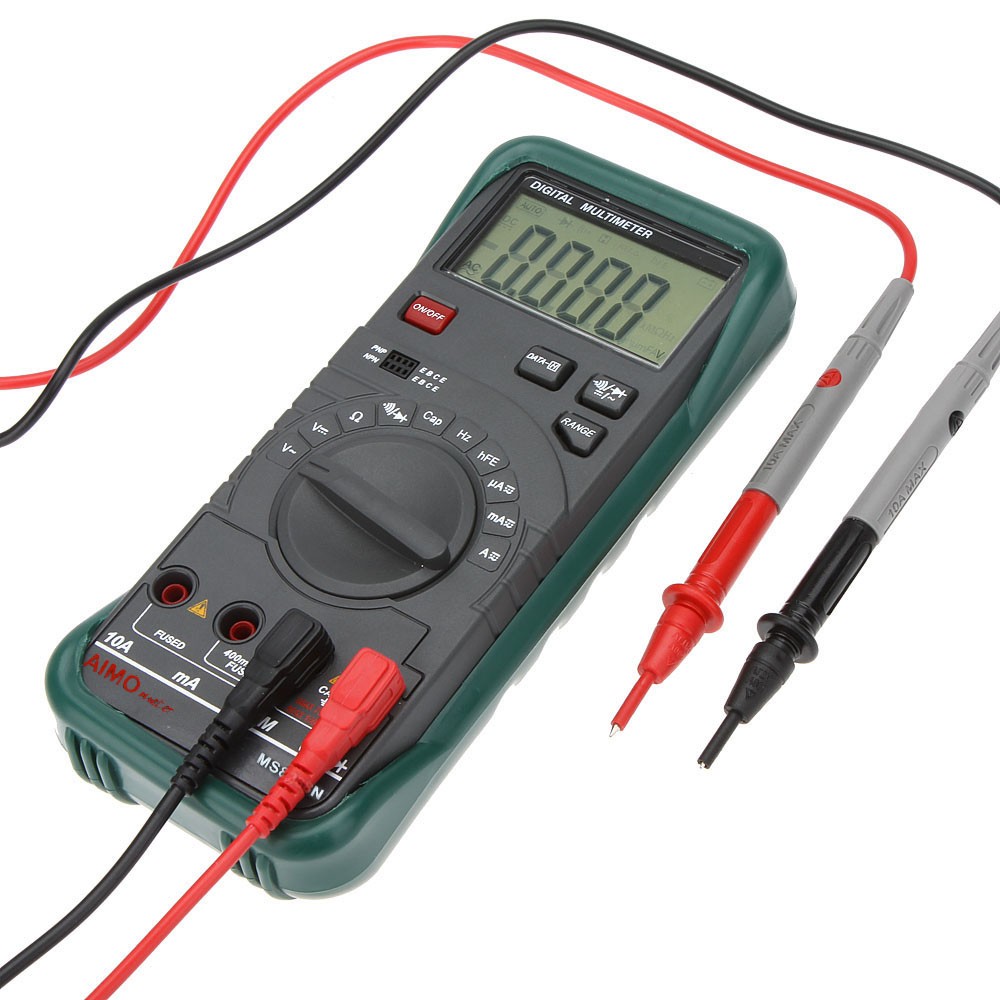

Мультиметр AIMO MS8268N
- 61 читатель · 416 топиков · RSS
Цена: US$16.22
Я протестировал девайсы многих торговых марок. Мультиметры под торговой маркой AIMO я ещё не проверял. Вот и посмотрю, стоит ли…
Пробежимся быстро по тому, в каком виде пришёл девайс.
Стандартный полиэтиленовый пакет без «пупырки». В нём картонная коробка без надписей. Всё самое ценное было «пропупырено» внутри.
Внутри мультиметр, шнуры и инструкция. Инструкция (на английском) на восемнадцати страничках.
Отсканированная версия здесь:
yadi.sk/i/PklqJMT0rKiMD
Разрядность дисплея: 4000 отсчётов с плавающей точкой.
На странице магазина информация тоже имеется.
Взвесил. 391г.
Шнуры немного жестковатые.
Мультиметр средних размеров. Можно сравнить с HoldPeak.
Комплектуется «силиконовым» чехлом зелёного цвета.
Паркинга для щупов нет.
В руке лежит удобно.
Подставки на любой вкус.
Чехол снимается без сложностей.
Возможности индикатора избыточны по отношению к возможностям мультиметра.
Контрастность цифр на высшем уровне. Очень контрастные. Цифры большие.
Надписи, нанесённые на прибор, имеют чёткие очертания.
Подсветки дисплея нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14-15 минут он подаёт пять коротких предупредительных попискивания (достаточно громких). После шестого более продолжительного — мультиметр переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку или просто перещёлкнуть переключателем режимов.
Батарейный отсек спрятан под крышкой (батарея 6F22 9V). Прибор необходимо разбирать.
Собирается/разбирается при помощи трёх полноценных винтов.
В корпус «вживлены» бронзовые втулки. Можно не бояться за надёжность.
Контактные площадки переключателя смазаны.
По токовым входам стоят предохранители.
Каждое место подписано.
Номиналы предохранителей выдавлены на чашечках.
Внутри много подстроечных резисторов. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик.
Пайка выполнена на высоком уровне.
Индикатор как в хорошо известных мультиметрах М890.
В роли процессора микросхема типа «клякса».
Поворотный переключатель является не единственным элементом управления. На передней части прибора три кнопки выбора функций и кнопка включения/выключения.
Переключение функций.
а) В режиме измерения напряжения и силы переменного тока нажатием правой верхней кнопки производится переключение между измерением постоянного и переменного сигнала.
б) А также производится переключение между режимами проверки диодов и прозвонки цепей.
Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «DATA-H».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
Включение/отключение режима автоматических измерений «RANGE» .
Работает при измерении сопротивления, напряжения и силы постоянного/переменного тока. Для этого необходимо удерживать кнопку чуть более 1 секунды. Кратковременное нажатие переключает поддиапазоны. В режиме измерения ёмкости и частоты автоматический режим измерения не отключается.
«Потроха» изучил. Пора собирать.
Перехожу к определению точностных характеристик.
Определение точностных характеристик. Информация не всем интересная.
Все приборы, при помощи которых буду определять точность, имеют стоимость в пределах от 10 000 до 100 000рублей. Естественно это не личные приборы. Вряд у кого они есть в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой удобной функцией я не воспользуюсь. Все измерения приведу в виде таблицы. По моему мнению так нагляднее. Выставляю частоту 50Гц, регулятор погрешности вывожу на ноль. Просто записываю то, что показывает мультиметр.
Во время измерений девайс переводил в ручной режим. Что интересно, при измерениях первым включается поддиапазон 4В.
Обычно начинается с самого мелкого (в данном мультиметре формально это 400мВ). Но если посмотреть на точность измерений, этот диапазон является явно не основным:( Кстати, в инструкции этого поддиапазона как бы не существует. Поэтому будем считать, что его нет:)
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10Гц до 1200Гц.
Установка В1-9 это конечно хорошо. А вот как измеряет реальное напряжение в сети с её помехами и искажённой синусоидой? Решил измерить напряжение в сети 220В. Измерения контролировал другим мультиметром с функцией True – RMS.
Здесь чуть похуже, хотя в заявленную погрешность вкладывается. Но на то она и переменка. Для неё и придумали True – RMS:)
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Точность очень высокая. Погрешность в пределах последнего знака.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения. Но есть особенность. На поддиапазонах переключателя (мкА, мА, А) начинает пищать при превышении предела. Предупреждает.
Здесь явно хуже. Но тоже вкладывается в заявленную погрешность.
Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Для начала измерил сопротивление щупов. Показания перебегают.
Все данные тоже свёл в таблицу.
И здесь точность выше заявленной.
Но кое-что не понравилось. Окончательный результат показывает на третьем-четвёртом измерении (пересчёте).
Точность измерения ёмкостей проверю при помощи магазина Р5025.
Некоторые нюансы поясню.
1.Образцовка имеет начальную ёмкость, её необходимо учитывать.
2.При измерении ёмкостей более 10мкФ наблюдается задержка в измерениях. Время задержки я отметил в таблице.
Магазин ограничен ёмкостью в 100мкФ. На бОльшую ёмкость образцовки не имею.
Но, думаю, это не принципиально. Мультиметр не умеет измерять ёмкости более 200мкФ:(
Переменный ток подавал с установки для поверки электросчётчиков. Сам образцовый счётчик на поверке в Москве. Довольствуемся тем, что есть. Контролировал другим (явно более дорогим) мультиметром с функцией True – RMS.
Проверил только на тех пределах, на каких это возможно. При превышении предела (400мА)пищит.
При измерении переменки не забываем нажимать кнопку выбора функции.
Прозвонка диодов и пищалка разнесены в разные режимы. При прозвонке диодов на разомкнутых щупах 1.49В. Прозванивать светодиоды не получится.
В режиме пищалка 0.45В.
При измерении сопротивлений напряжение на щупах не более 0.44В.
Это реально измеренные показания.
Прибор может измерять частоту только в двух поддиапазонах (40кГц и 200кГц). Так написано в инструкции. На самом деле всё гораздо лучше.
Для определения точности измерения подключал к прибору Will'TEK Stabilock 4032. Особо не напрягался. Прибор может выдавать калиброванные частоты, что очень удобно.
Прошу извинения за качество фото. Прибор стоИт в закутке помещения. А при вспышке качество картинки желает лучшего. Без вспышки ещё хуже.
Все данные свёл в таблицу. (Чувствительность прибора по частоте продублировал на Г3-112.)
Точность показаний фантастическая.
Частоту измеряет до 1МГц. Правда чувствительность слабовата. У мультиметра формально есть поддиапазон измерений 9,999МГц. Но там он ничего не видит.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой удобной функцией я не воспользуюсь. Все измерения приведу в виде таблицы. По моему мнению так нагляднее. Выставляю частоту 50Гц, регулятор погрешности вывожу на ноль. Просто записываю то, что показывает мультиметр.
Во время измерений девайс переводил в ручной режим. Что интересно, при измерениях первым включается поддиапазон 4В.
Обычно начинается с самого мелкого (в данном мультиметре формально это 400мВ). Но если посмотреть на точность измерений, этот диапазон является явно не основным:( Кстати, в инструкции этого поддиапазона как бы не существует. Поэтому будем считать, что его нет:)
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10Гц до 1200Гц.
Установка В1-9 это конечно хорошо. А вот как измеряет реальное напряжение в сети с её помехами и искажённой синусоидой? Решил измерить напряжение в сети 220В. Измерения контролировал другим мультиметром с функцией True – RMS.
Здесь чуть похуже, хотя в заявленную погрешность вкладывается. Но на то она и переменка. Для неё и придумали True – RMS:)
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Точность очень высокая. Погрешность в пределах последнего знака.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения. Но есть особенность. На поддиапазонах переключателя (мкА, мА, А) начинает пищать при превышении предела. Предупреждает.
Здесь явно хуже. Но тоже вкладывается в заявленную погрешность.
Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Для начала измерил сопротивление щупов. Показания перебегают.
Все данные тоже свёл в таблицу.
И здесь точность выше заявленной.
Но кое-что не понравилось. Окончательный результат показывает на третьем-четвёртом измерении (пересчёте).
Точность измерения ёмкостей проверю при помощи магазина Р5025.
Некоторые нюансы поясню.
1.Образцовка имеет начальную ёмкость, её необходимо учитывать.
2.При измерении ёмкостей более 10мкФ наблюдается задержка в измерениях. Время задержки я отметил в таблице.
Магазин ограничен ёмкостью в 100мкФ. На бОльшую ёмкость образцовки не имею.
Но, думаю, это не принципиально. Мультиметр не умеет измерять ёмкости более 200мкФ:(
Переменный ток подавал с установки для поверки электросчётчиков. Сам образцовый счётчик на поверке в Москве. Довольствуемся тем, что есть. Контролировал другим (явно более дорогим) мультиметром с функцией True – RMS.
Проверил только на тех пределах, на каких это возможно. При превышении предела (400мА)пищит.
При измерении переменки не забываем нажимать кнопку выбора функции.
Прозвонка диодов и пищалка разнесены в разные режимы. При прозвонке диодов на разомкнутых щупах 1.49В. Прозванивать светодиоды не получится.
В режиме пищалка 0.45В.
При измерении сопротивлений напряжение на щупах не более 0.44В.
Это реально измеренные показания.
Прибор может измерять частоту только в двух поддиапазонах (40кГц и 200кГц). Так написано в инструкции. На самом деле всё гораздо лучше.
Для определения точности измерения подключал к прибору Will'TEK Stabilock 4032. Особо не напрягался. Прибор может выдавать калиброванные частоты, что очень удобно.
Прошу извинения за качество фото. Прибор стоИт в закутке помещения. А при вспышке качество картинки желает лучшего. Без вспышки ещё хуже.
Все данные свёл в таблицу. (Чувствительность прибора по частоте продублировал на Г3-112.)
Точность показаний фантастическая.
Частоту измеряет до 1МГц. Правда чувствительность слабовата. У мультиметра формально есть поддиапазон измерений 9,999МГц. Но там он ничего не видит.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Мультиметр не умеет измерять ёмкости более 200мкФ.
— Малая чувствительность при измерении частоты.
— Точность прибора не везде вдохновляет.
— Батарея питания типоразмера 6F22 (9V battery).
— Нет аналоговой шкалы.
— Нет подсветка дисплея.
— При измерении сопротивлений окончательный результат показывает на третьем-четвёртом измерении (пересчёте).
— Низкое напряжение на щупах. Прозванивать светодиоды не получится.
— Не мягкие щупы.
— Не True-RMS.
Плюсы:
— Высокая контрастность дисплея. Большие цифры.
— Индикатор показывает измеряемые величины (А, мВ, …).
— Автовыбор пределов измерения (с возможностью отключения функции).
— Сделан аккуратно и добротно. Внешний вид мне очень понравился.
— Наличие автоотключения. Прибор выключится через 15 минут.
— Пищит при превышении предельных значений.
Вывод:
HoldPeak рулит:)
Кажись всё. Если что забыл, поправьте.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
