Электрический паяльник Tomizawa с керамическим нагревательным элементом и термостабилизацией

Цена: US$14.42

Именно такой и хотел. Чтоб не только регулировал, но чтоб и температуру поддерживал на нужном уровне.
This electric soldering iron is widely used in electronics welding and maintenance of many electronic modules. It's just like a mini soldering station.
Features:
Smart temperature controlling, adjustable temperature.
Adopting high quality ceramic solid heating element, long using time and no electromagnetic pollution.
Fast heating up and excellent hot restoring force.
Environmental protection, anti-static, high efficiency and energy saving.
Featured with on/off switch and 7 adjustable temperature keys.
Save power more than 80% comparing to traditional soldering station.
Specifications:
Color: Black
Material: Stainless Steel, Plastic
Input Voltage: AC 220V-240V
Power: 60W
Temperature Adjustment: 200°C--480°C
Soldering Iron Length: Approx. 21.5cm / 8.5in
Cable Length: Approx. 125cm / 49.2in
Item Weight: 134.5g / 4.7oz
Package Size: Approx. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Package Weight: 165g / 5.8oz
Package List:
1 * Electric Soldering Iron
Автоперевод
Этот электрический паяльник широко используется в электронике сварки и технического обслуживания многих электронных модулей. Это просто как мини паяльной станции.
Особенности:
Интеллектуальный контроль температуры, регулируемая температура.
Принятие высококачественного керамического твердого нагревательного элемента, используя долгое время и отсутствие электромагнитного загрязнения окружающей среды.
Быстрый нагрев и отличная горячая восстанавливающая сила.
Защита окружающей среды, антистатические, высокая эффективность и энергосбережение.
Лучшее с вкл / выкл и 7 регулируемых кнопок температуры.
Экономия электроэнергии больше чем на 80% по сравнению с традиционной паяльной станции.
Характеристики:
Черный цвет
Материал: нержавеющая сталь, пластик
Входное напряжение: AC 220V-240V
Мощность: 60 Вт
Регулировка температуры: 200 ° C — 480 ° C
Паяльник Длина: прибл. 21.5cm / 8.5in
Длина кабеля: прибл. 125см / 49.2in
Пункт Вес: 134.5g / 4.7oz
Размер упаковки: прибл. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Вес упаковки: 165g / 5.8oz
Список пакетов:
1 * Электрический паяльник
Упаковку при транспортировке изрядно отформатировали.

Указан бренд и модель паяльника Tomizawa HM-880. Упаковка была сильно помята. Нашёл не сразу (бренд и модель паяльника).

На картонке есть ссылка на сайт производителя:
www.tomizawa.hk/
Но он недоступен. Всё покрыто тайной.
С обратной стороны есть информация по жалам.

Но я рекомендую пользоваться хакковским обозначением. Оно привычнее.

Паяльник пришёл с Неевропейской вилкой. На странице магазина вариантов для выбора нет.

Наверное, поэтому в качестве подарка в комплекте шёл переходник.

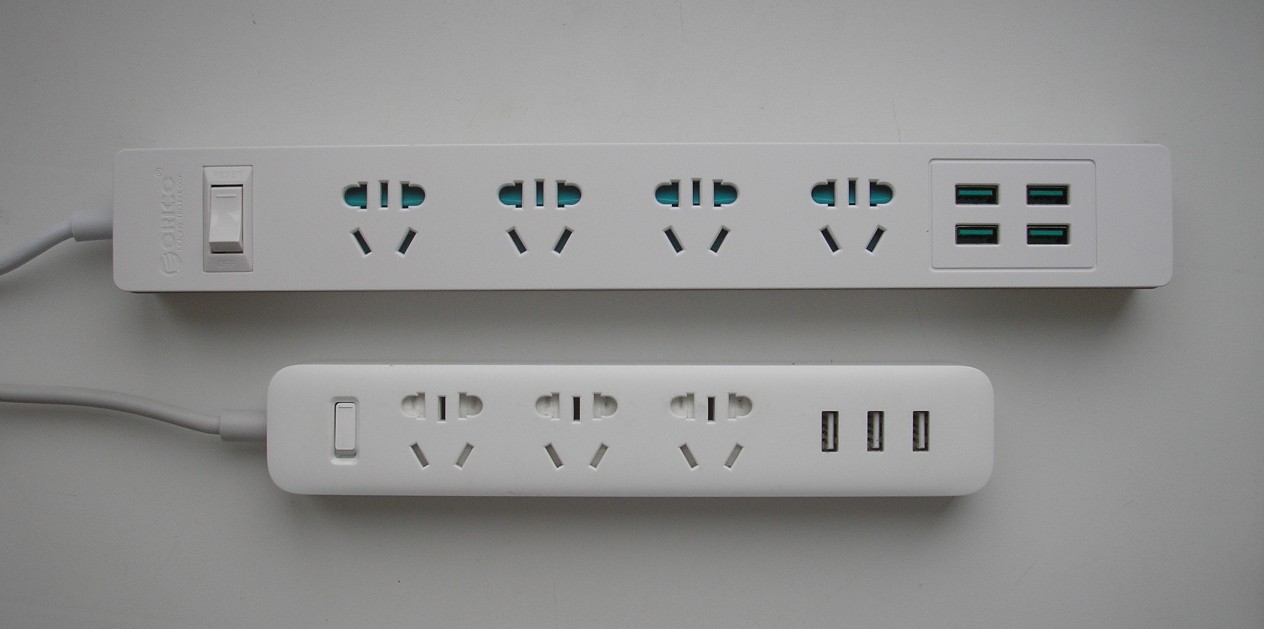

Я же рекомендую воспользоваться чем-нибудь из этого:

Хоть какая-то защита будет.
В месте хвата и входа кабеля мягкие резинки. Точь-в-точь как на паяльной станции.

Кабель жёстковатый, длиной около метра.
При включении паяльник моргает светодиодами и переходит в дежурный режим. В ждущем режиме индикация отключается. При нажатии на кнопку последовательно (по кругу) переключает температурные режимы вплоть до дежурного режима. Переключение сопровождается световой индикацией.


На всякий случай взвесил.

Мой вариант немного легче, чем на странице магазина.
Перехожу к изучению самого паяльника.

Не так давно на работе заказали недорогие жала для паяльной станции.

Форм-фактор немного отличается. Но совместимость с хакковскими жалами абсолютная.

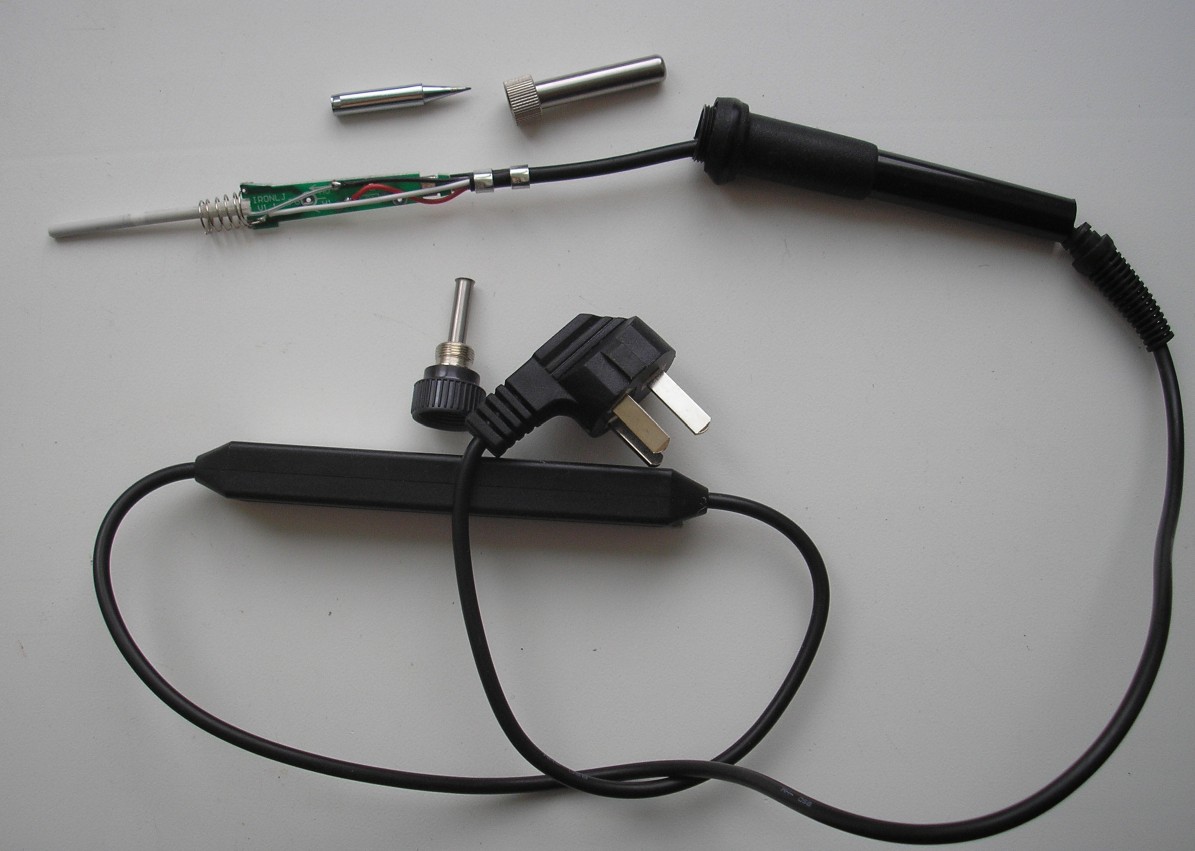

Но чтобы сравнить, необходимо сначала свой паяльник разобрать. Сложностей никаких.


Моё жало слева.

Проверил магнитом.
У моего слегка магнитится только носовая часть.

Покупное (не от моего паяльника) магнитится сильнее, причём всем телом.

Плохо это или хорошо, я не знаю. Спецы подскажут в комментах (надеюсь).
Измерил глубину внутренней полости жала и длину выступающей части нагревательного элемента. Совпадение идеальное.

Это паяльник с керамическим нагревательным элементом. Нихромовые нагреватели выглядят немного по-другому, у них сверху стык замазан цементом. У керамических обычно вот такая ступенька, как на фото.


Внешний диаметр нагревательного элемента 3,8мм.

Внутренний диаметр жала около 5мм.

Воздушная прослойка явно не способствует передаче тепла к жалу.
Поэтому я впоследствии намотал несколько слоёв алюминиевой фольги, для лучшей теплоотдачи.


Разбираю дальше.

Провод трёхжильный. Зажат хорошо.

Режим термостабилизации реализован необычно. К нагревательному элементу идёт всего два провода. Термопары нет. Скорее всего измерение температуры реализовано через отслеживание изменения сопротивления керамического нагревателя или по току.
Третий провод идёт на корпус к пружинке.

Перехожу к блоку регулировки температуры.

Он находится на шнуре. Имеется отверстие для корректировки температуры.

Скреплён четырьмя саморезами.

Можно разглядеть более внимательно (вид с обеих сторон).

Флюс не отмыт. Основные элементы можете рассмотреть более детально:
оптрон MOC3020, микроконтроллер, ОУ LM358, подстроечный резистор, индикатор температуры и симистор BT134(-600E).

Перехожу к тестированию.
Поработал паяльником в течение часа.

Жало облудилось хорошо. Паять одно удовольствие. Но «шнурок» можно б было подлиннее.
Измерил мощность. При включении холодного паяльника мощность около 110Вт.

Нагревается быстро. Но нагревает небольшими порциями, то включая, то отключая нагревательный элемент.

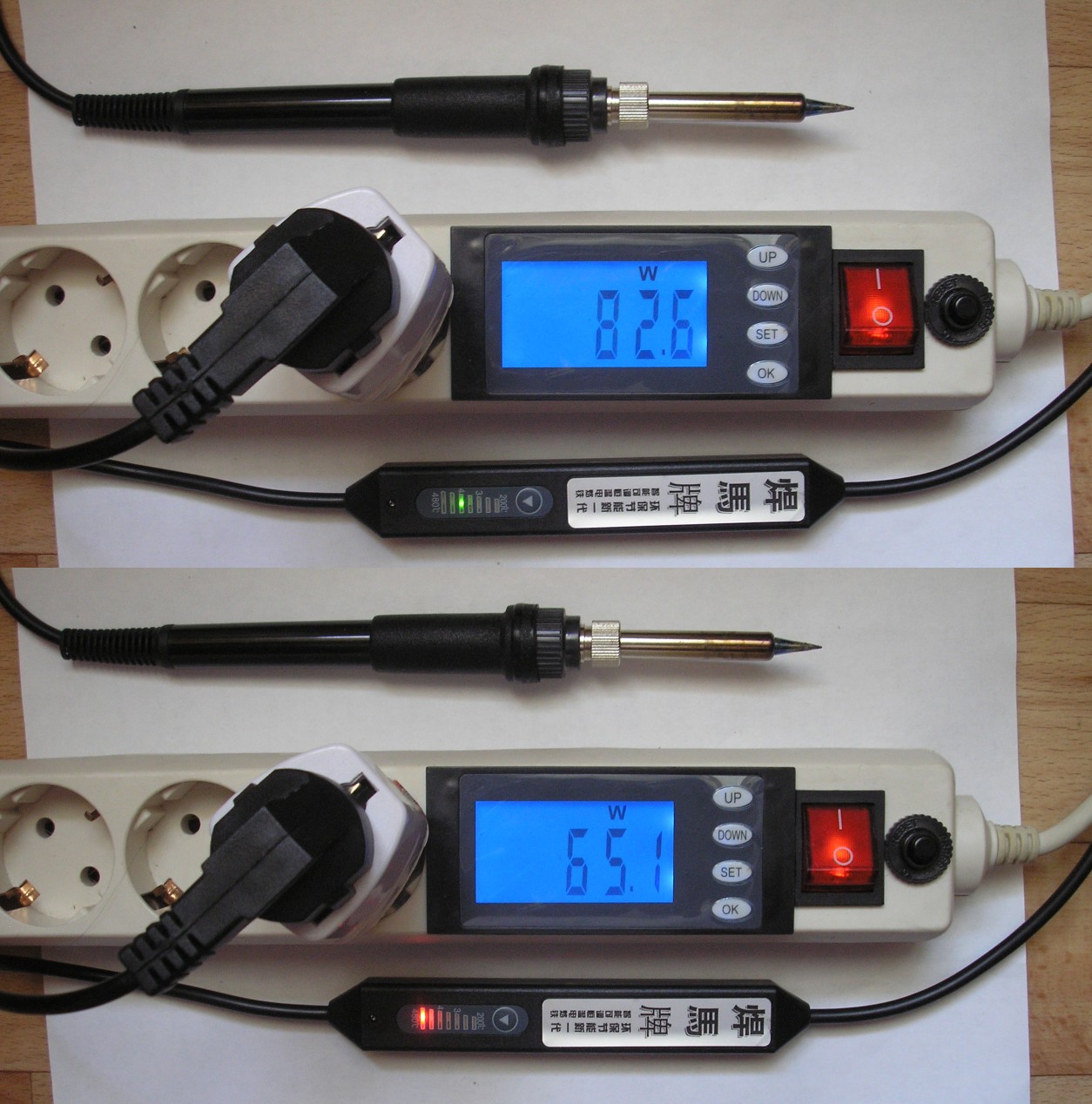

С прогревом мощность потребления уменьшается. Вероятная причина — увеличение сопротивления нагревательного элемента. Обратите внимание на температуру (на индикаторе пульта).

При максимальной температуре (на пульте) мощность потребления всего около 65Вт. При этом увеличивается продолжительность нагрева. Время отдыха соответственно уменьшается.
Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент. Поэтому реальная (средняя) мощность потребления гораздо ниже.
В дежурном режиме мощность потребления от сети минимальна. Использованным мною девайсом её не измерить. Пришлось применить прибор с работы.

Мощность потребления 0,6Вт.
Осталось проверить, насколько точно поддерживает температуру. Буду использовать девайс с выходом на компьютер. Так проще.

Чтобы не портить термопару, температуру измерял не на самом кончике, там, где нет припоя.
Последовательно нажимал на кнопочку на пульте.


Это не окончательные показания. Температура варьируется. Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент (по мере нагрева). Во время пайки температура может проседать на 20˚-30˚С.
Подстроечный резистор крутить нет смысла. Температурную характеристику снял. Меня всё устраивает.
Пора подводить итоги.
Плюсы:
+ Керамический нагревательный элемент.
+ Совместимость с жалами Хакко.
+ Регулировка температуры.
+ Термостабилизация.
Минусы:
-Короткий шнур питания.
-НЕнаша сетевая вилка.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
Надеюсь, хоть кому-то помог.
Удачи!

P.S.
Краткая информация по керамическим нагревателям. Взята из интернета.

Трубчатый керамический нагреватель изготавливается печатью тонкодисперсным вольфрамовым порошком на керамической подложке, которая оборачивается вокруг керамического стержня из оксида алюминия и спекается в пламени водородной печи при t=1500 °C, образуя прочный, долговечный, термостойкий элемент с высоким сопротивлением изоляции — более 100 МОм, и может развивать температуру до 700 °C.
Электрическое сопротивление этого нагревателя увеличивается с ростом температуры (PTC — Positive Temperature Coefficient).
1.Именно это свойство я и наблюдал, когда падала мощность паяльника при увеличении температуры на пульте.
2. Характерная технологическая бороздка на нагревателе тоже присутствует.

Пришлось сдирать фольгу.
3. Про ступеньку я уже писал.
Надеюсь, вопросов по нагревателю не возникнет.
