Мультиметр VICHY VC99
- 61 читатель · 416 топиков · RSS
Цена: US$34.24 (+доставка)
Этот прибор мне понравился своим внешним видом. Плюс ко всему, заявленная производителем погрешность была ниже, чем у не так давно «обозрённого» мною MASTECH. Именно поэтому и заказал.
Смотрим, что пришло. Доставили всё той же компанией СДЭК.
Упаковка была нещадно измята, а кое-где и порвана.
На картонке нет ни номера модели, ни кратких характеристик.
Поэтому смотрим на страницу магазина.
Specifications:Перехожу к тому, что внутри.
DCV: 600mV/6V/60V/600V/1000V, ± (0.5%+4)
ACV: 6V/60/600/1000V, ± (0.8%+6)
DCA: 600uA/6000uA/60mA/600mA/6A/20A, ± (0.8%+3)
ACA: 600uA/6000uA/60mA/600mA/6A/20A, ± (1.5%+10)
Resistance: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ, ± (0.8%+5)
Capacitance: 40nF/ 400nF/4uF/40uF/400uF/2000uF, ± (3.5%+8)
Frequency: 100Hz/1kHz/10kHz/100kHz/1MHz/60MHz, ± (0.5%+4)
Centigrade temperature: -40℃~1000℃, ± (0.75%+3); 0℉~1832℉, ± (1.2%+3)
Special Functions:
Diode test: Yes
HFE test: Yes
Continuity test: Approx. less than 30Ω±10Ω
Low battery indication: Approx. less than 2.4V
Duty cycle measuring: Yes
Data hold: Yes
Auto power off: Approx.15minutes
Analog bar: Yes
Function protect: Yes
Input impendence: 10MΩ
Sampling rate: 3times/s
AC frequency response: 40-400Hz
Operation way: Manual or auto range
Max. display: 6000
LCD size: 65x41mm
Battery: 3V AAA×2
Power dissipation: Quiescent current approx. 2mA
Color: Body-grey; Cover-yellow
Item size: 18.5 * 8.5 * 3.5cm
Package size: 20 * 12.5 * 5.5cm
Item weight: 350g
Package weight: 515g
В комплект поставки входят:
— мультиметр
— щупы
— две батарейки (внутри прибора)
— термопара
— инструкция.
Инструкция на английском.
Полную версию можно глянуть здесь:
yadi.sk/i/fel6XMvmycbtY

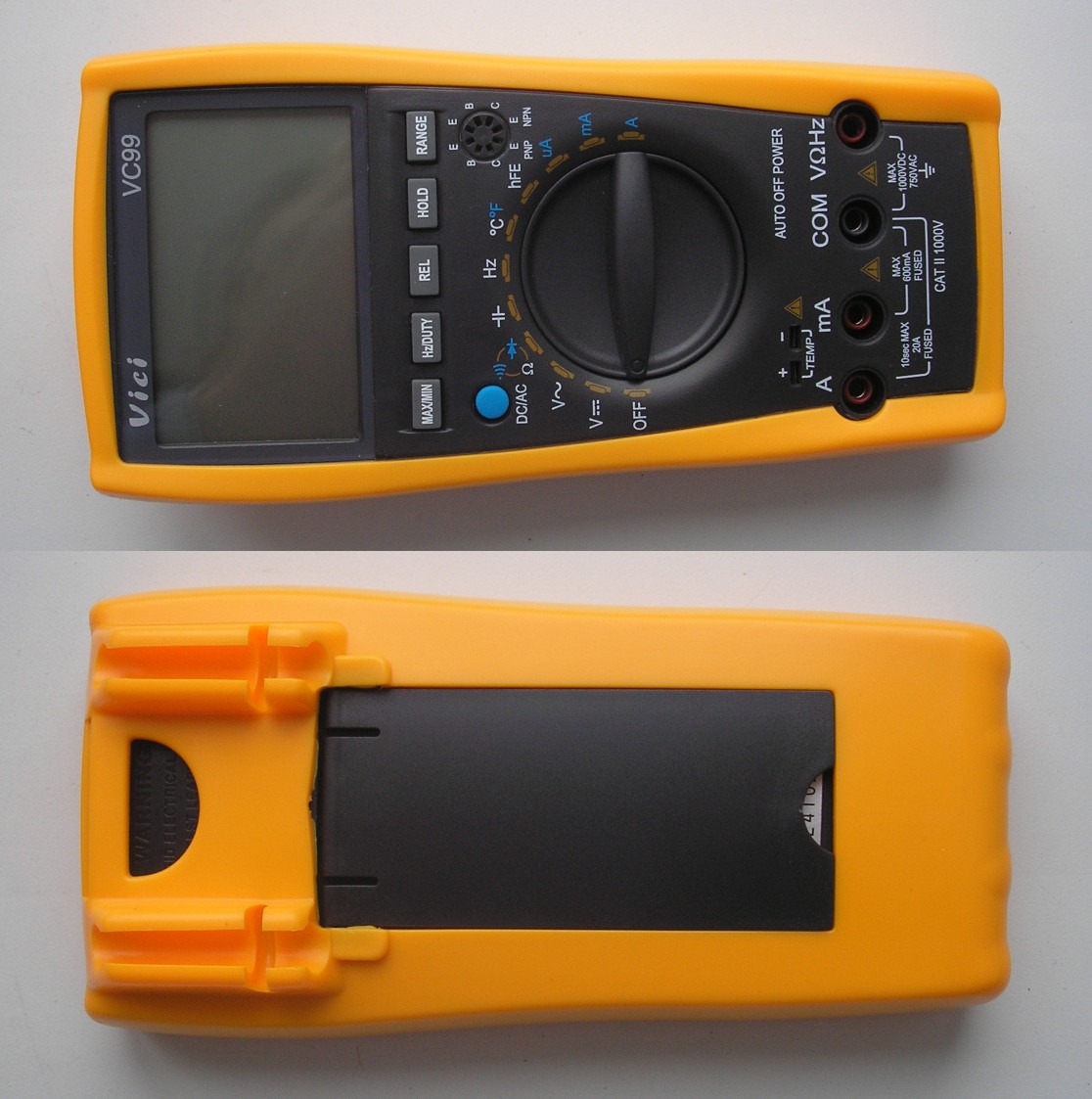

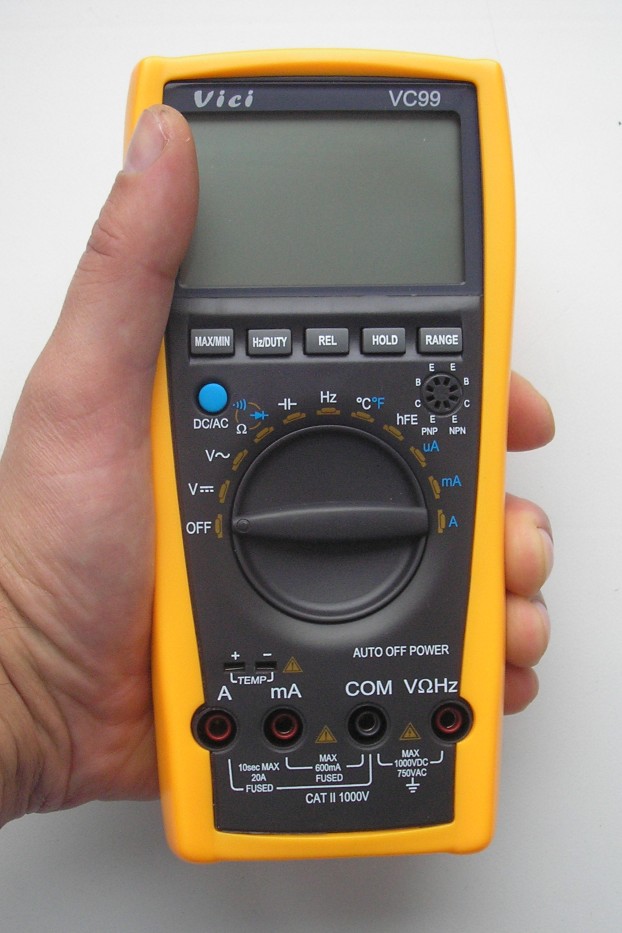

Мультиметр чуть больше средних размеров.

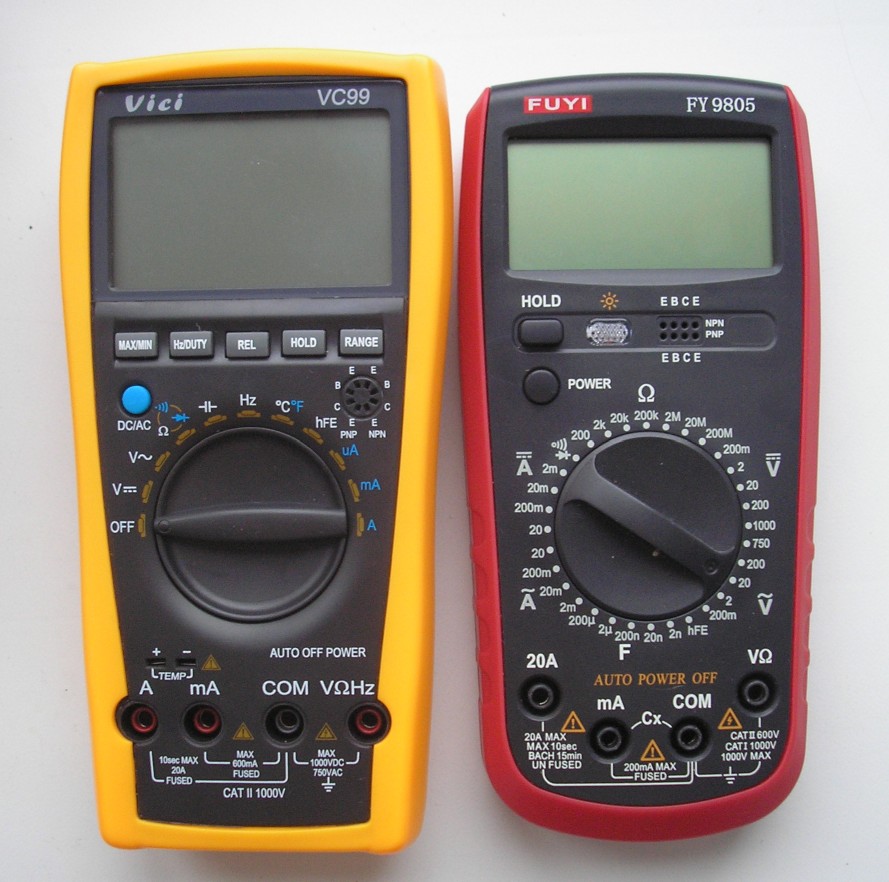

Можно сравнить с другим, который я считаю самым средним из всех средних:)
Выглядит очень аккуратным.

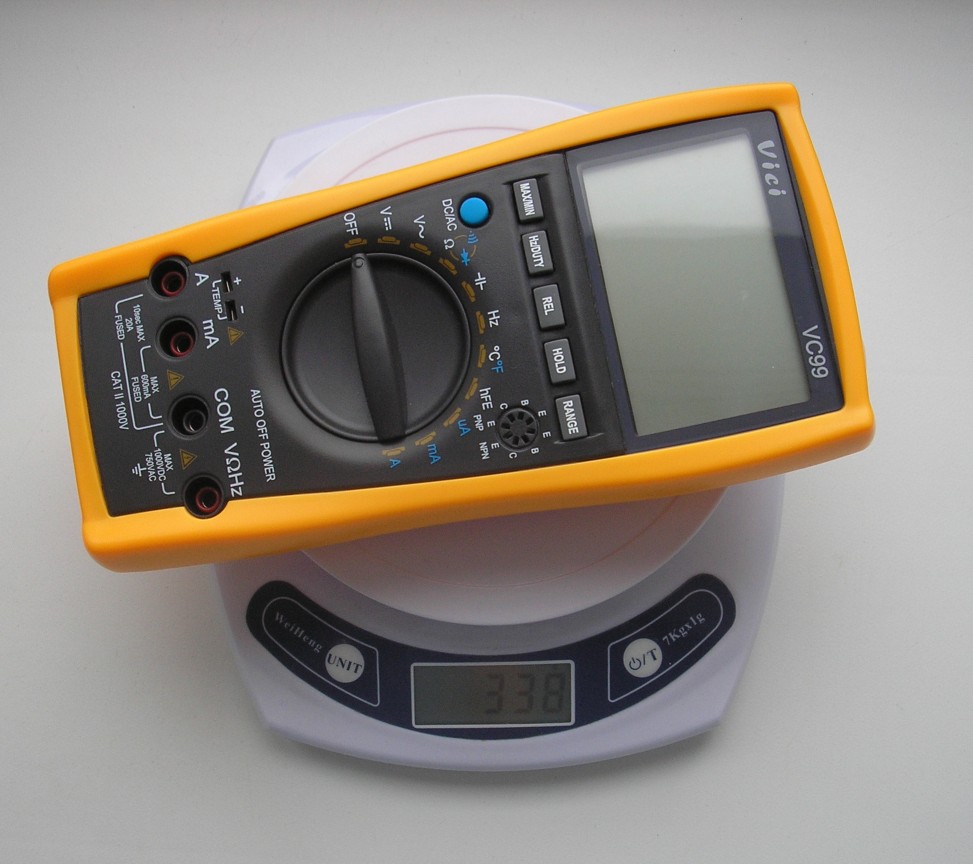

Взвесил. 338г. с батарейками.

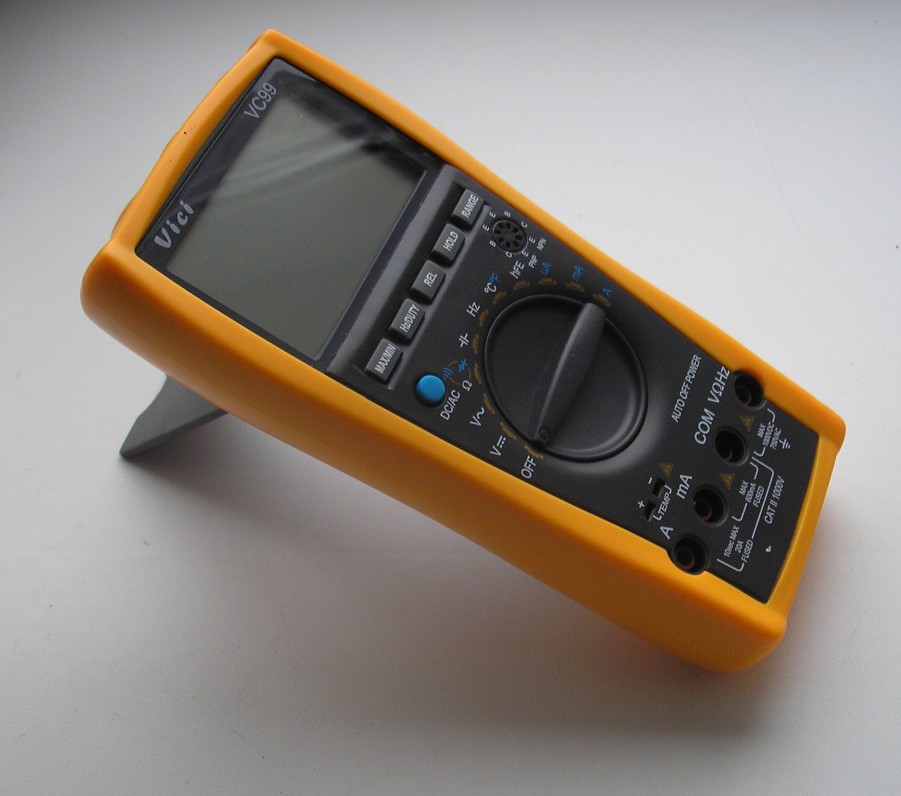

Подставка достаточно свободная, откидывается около 110 градусов.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Разрядность дисплея: 6000 отсчётов с плавающей точкой. Дисплей большой.
Контрастность цифр выше среднего.
Щупы мне понравились. Длина около метра (от кончика до кончика).
Для щупов имеется паркинг. Вставляются без проблем.
Возможности дисплея избыточны по отношению к возможностям прибора.

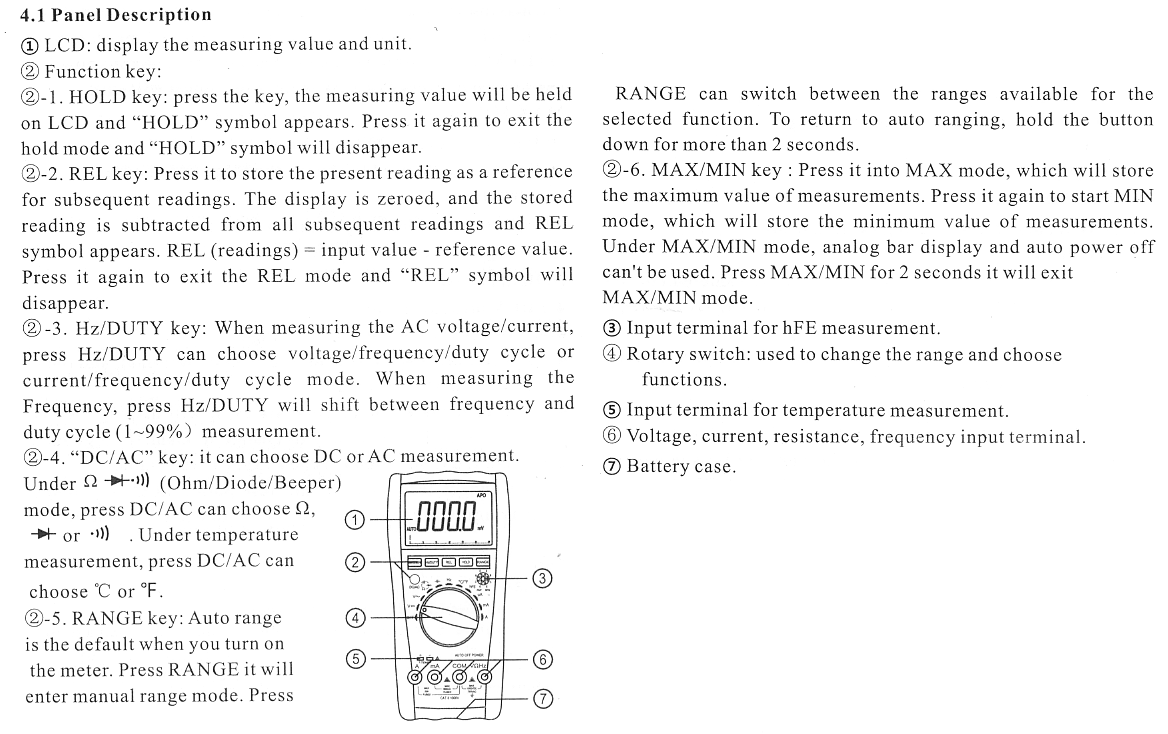

Картинка из инструкции поясняет предназначение каждого символа и кнопок управления.
Аналоговая шкала имеется.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 15 минут он подаёт пять писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку.
Имеется контроль состояния батареи.
Чтобы добраться до батарейного отсека, необходимо снять «силиконовый» чехол. Ну очень мягкий.

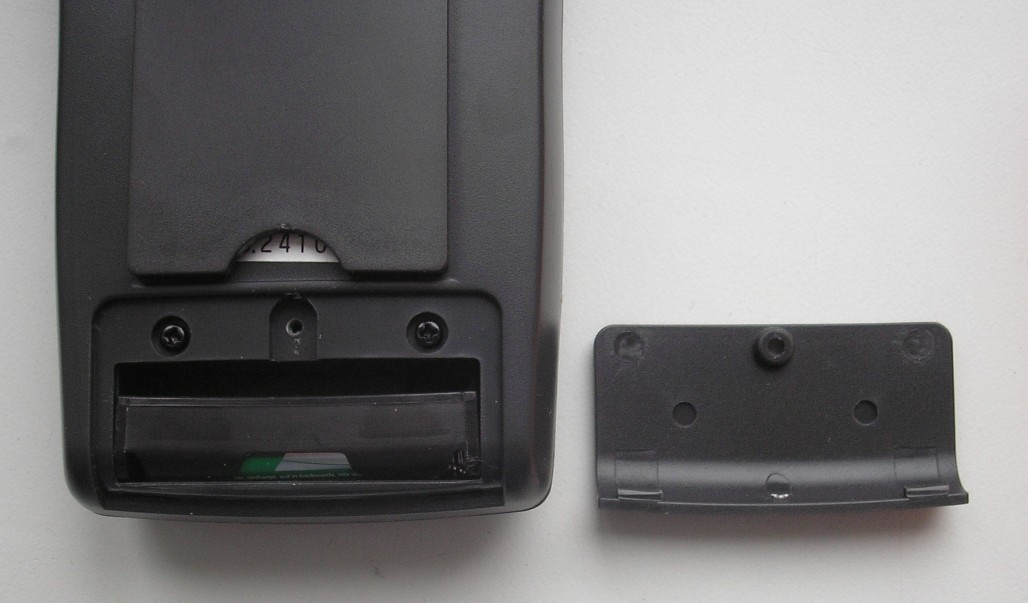

Батарейный отсек закрыт крышкой, которая крепится при помощи самореза.

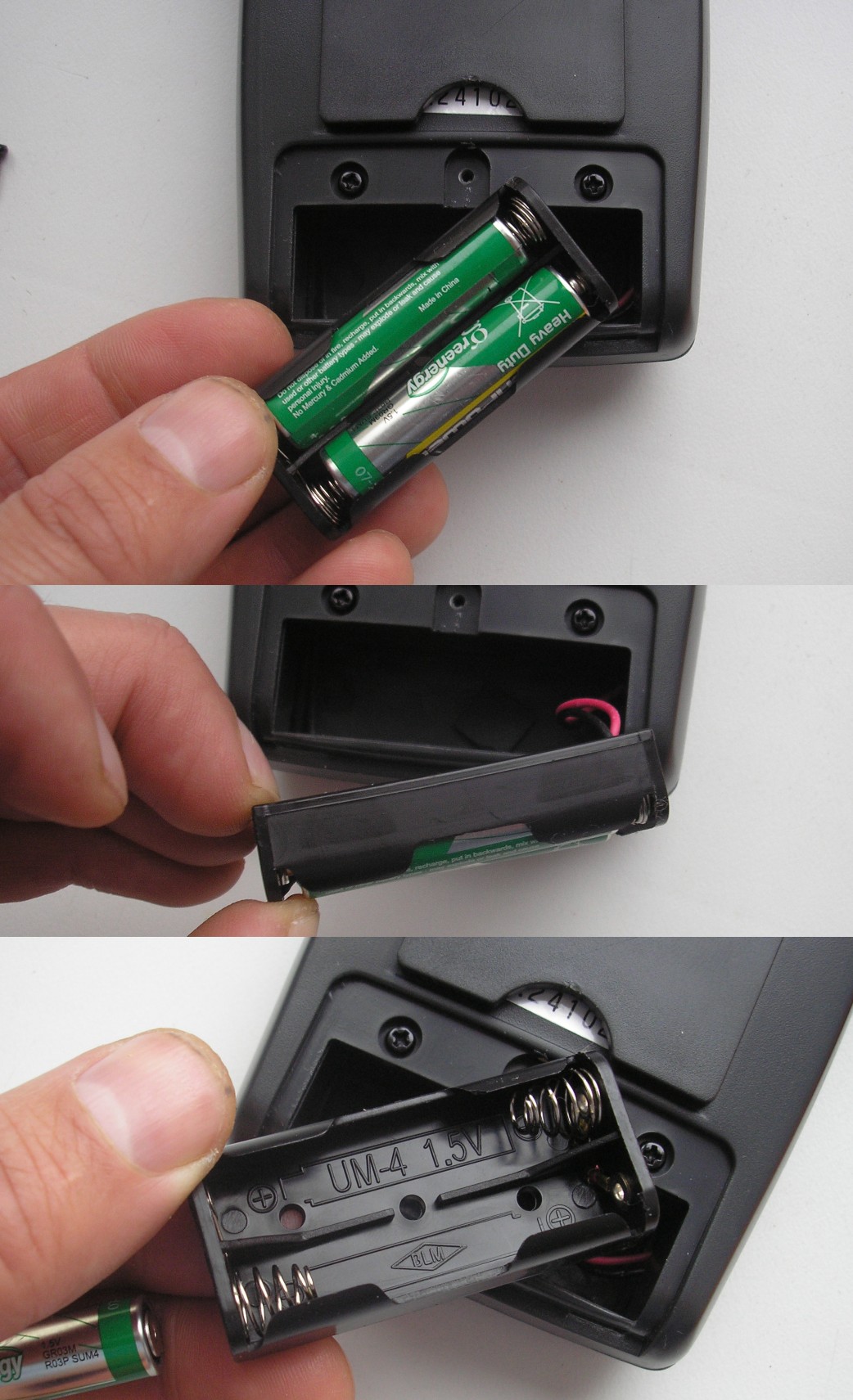

А внутри своеобразный «патронташ».
Контактные площадки понятные. Пружинки (всегда) идут на минус.
Питается от двух стандартных элементов типоразмера ААА, считаю плюсом (были в комплекте).
___. _____. _____. ___________________________________________
Перехожу к разбору.
Откручиваю три самореза.
Там, где ручная пайка, видны следы неотмытого флюса.
Откручиваю ещё два самореза.

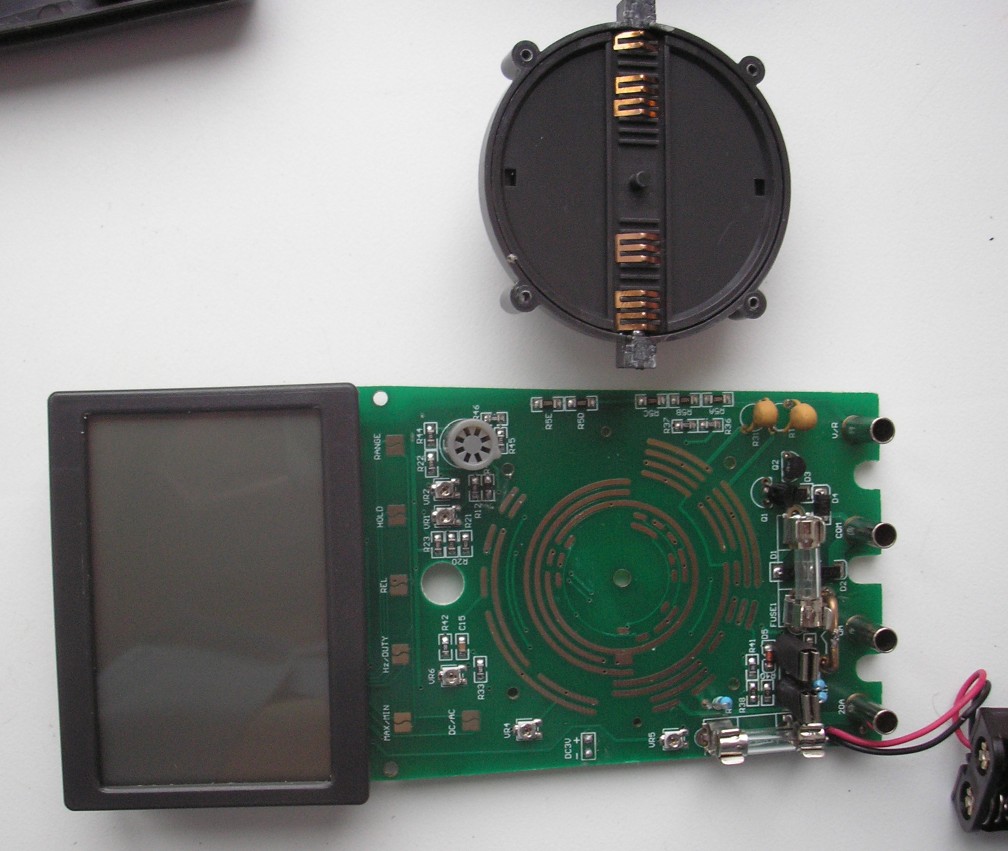

Чтобы снять переключалку, необходимо открутить ещё четыре самореза.

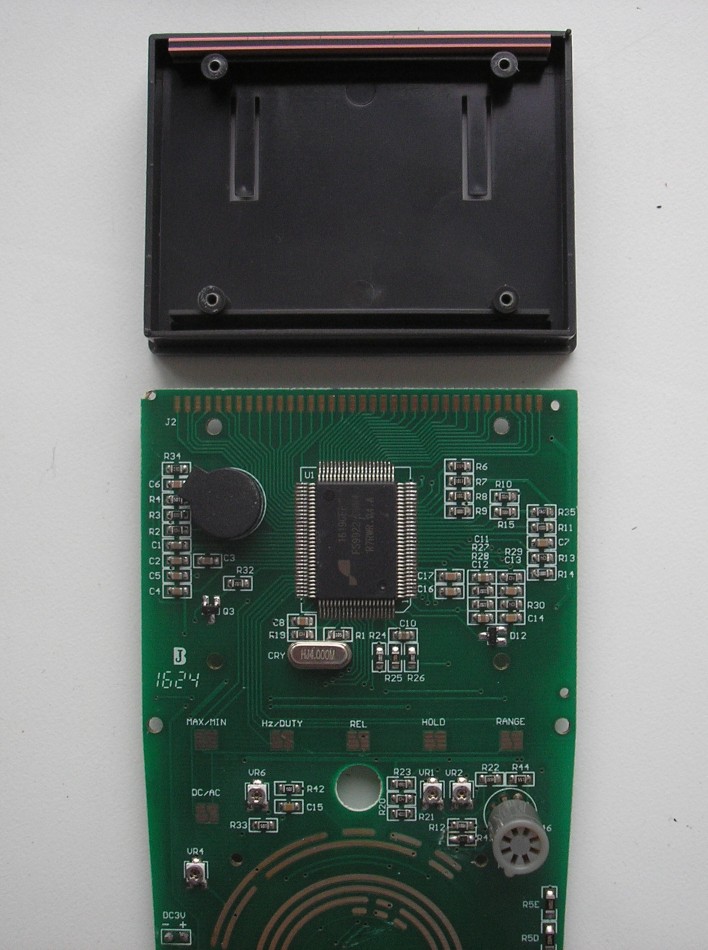

Дисплей ещё на четырёх саморезах.
Индикатор без подсветки. Никаких проводков к нему не идёт.

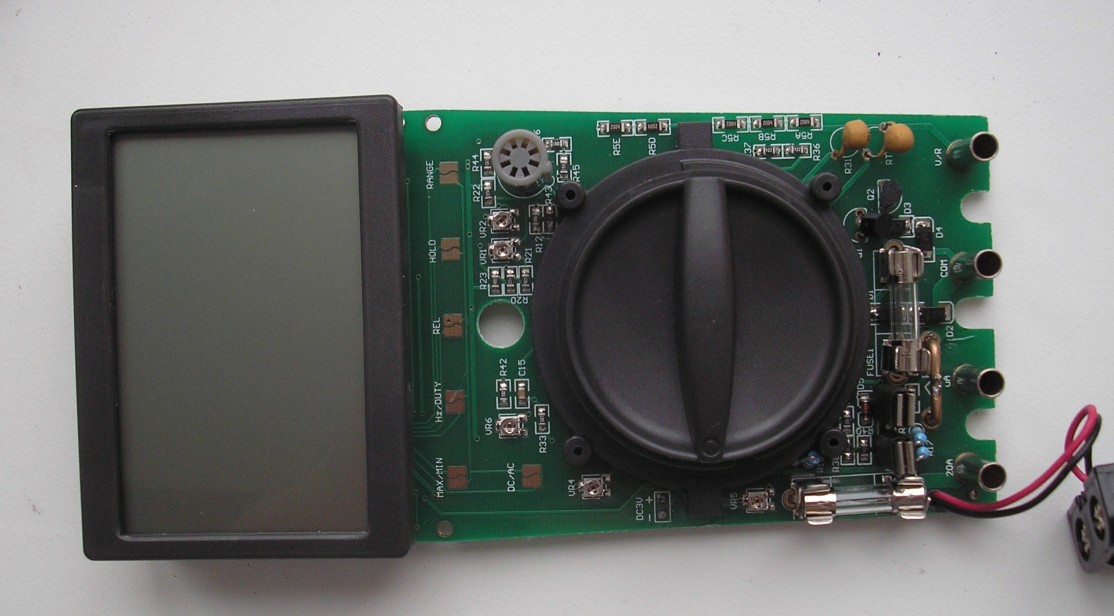

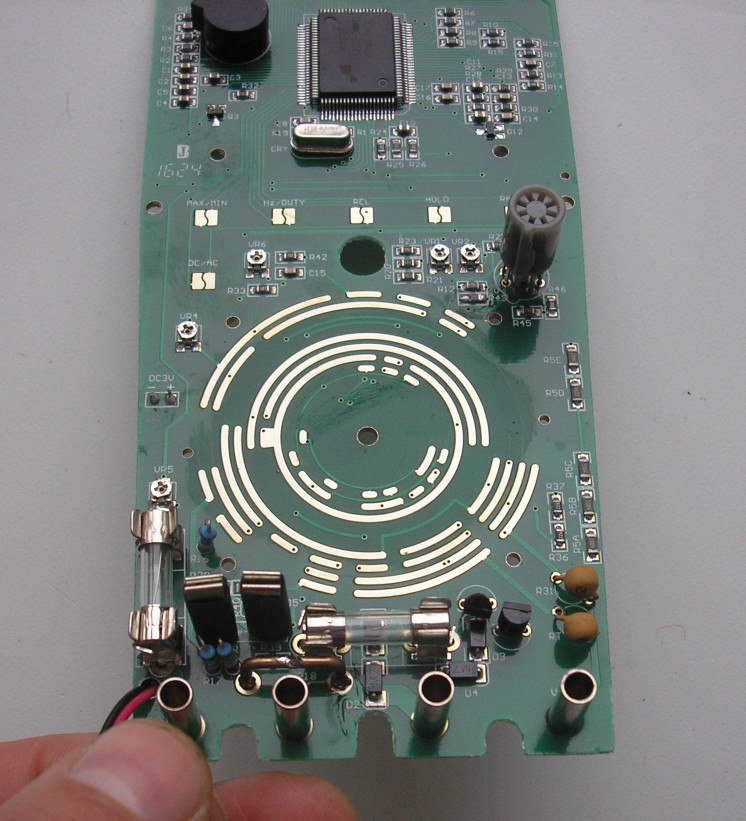

Внутри 5 подстроечных элементов! Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик.

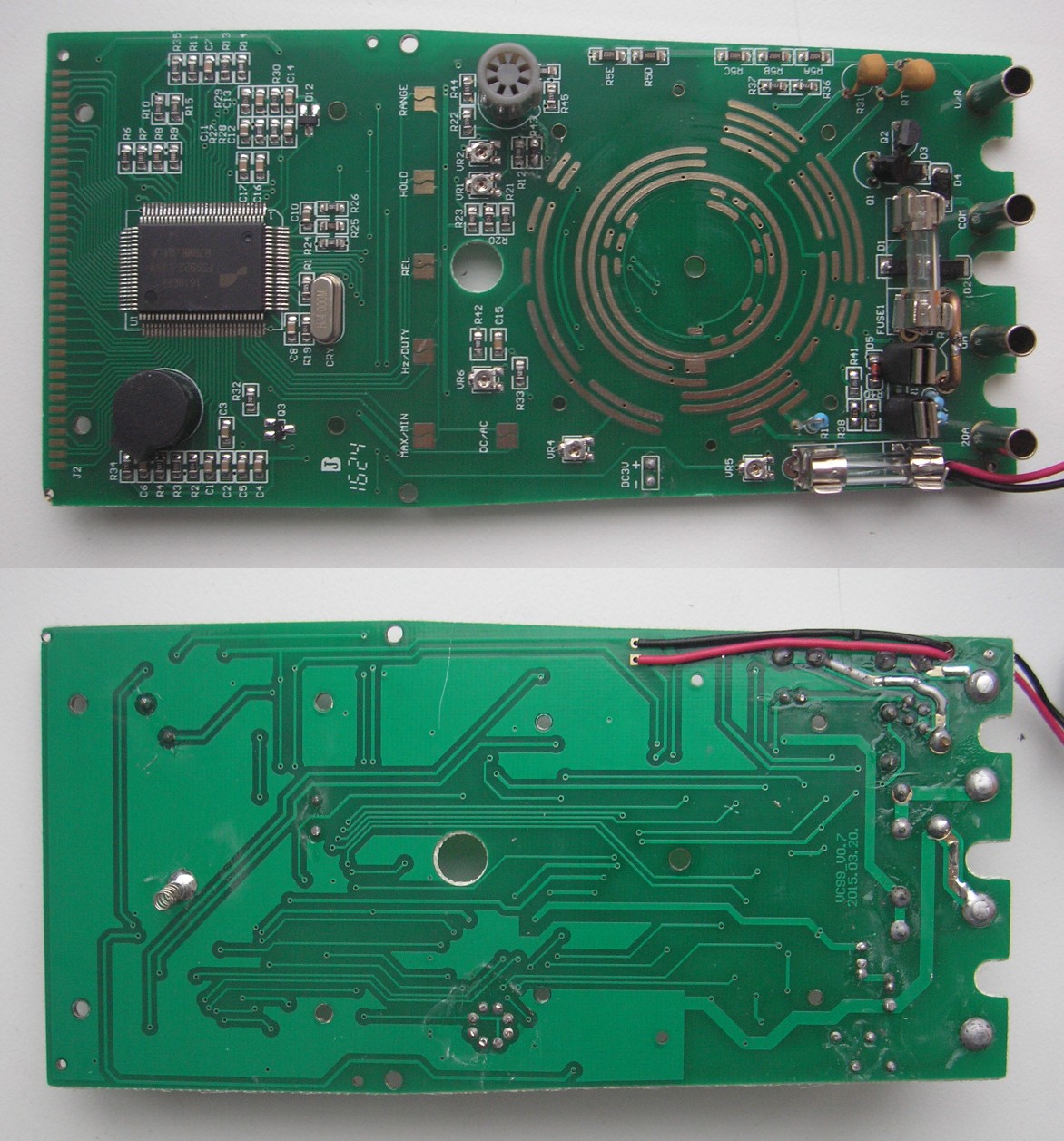

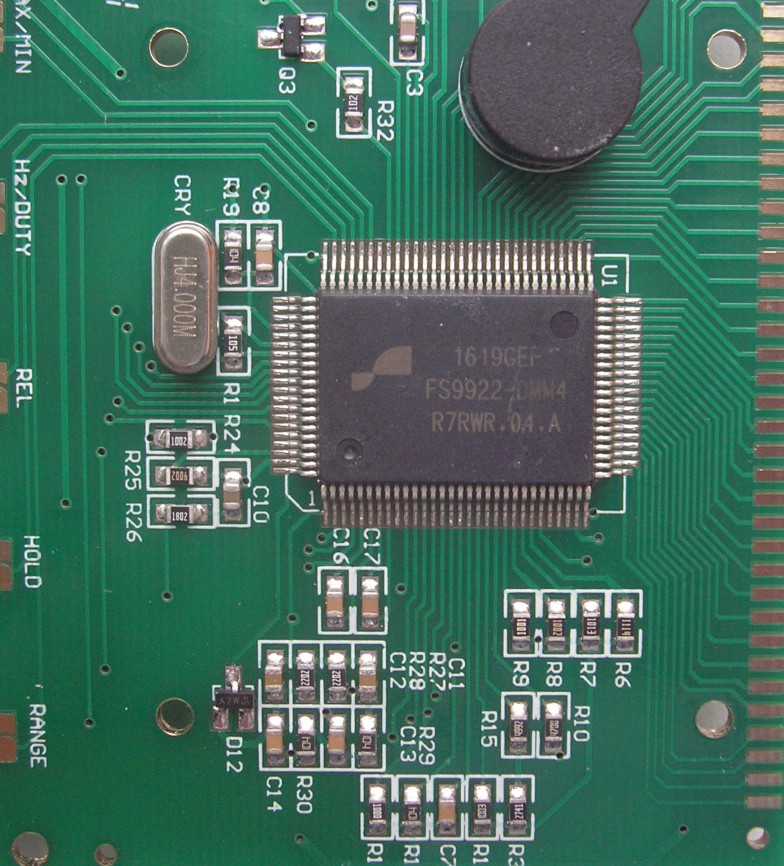

Пайка деталей без замечаний. В качестве «мозга» полноценная микросхема.
Можете рассмотреть всё детально.

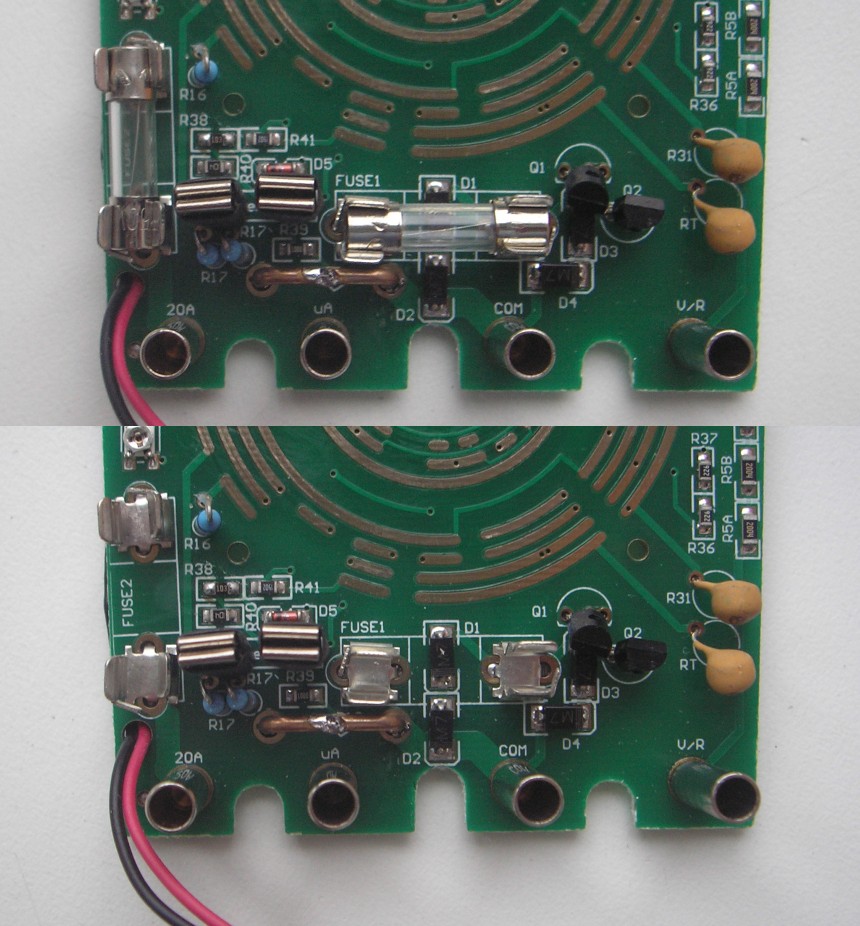

По токовым входам стоят предохранители.
Один на 500мА 250В, другой на 12А 250В (???).
Так «написано» на металлических чашечках. Хотя должны быть на 600мА и 20А.Что написано на плате, вы видите. Куда какой ставить, можно перепутать. Либо запоминаем, что на 20А стоИт слева, либо ориентируемся по печатной плате.

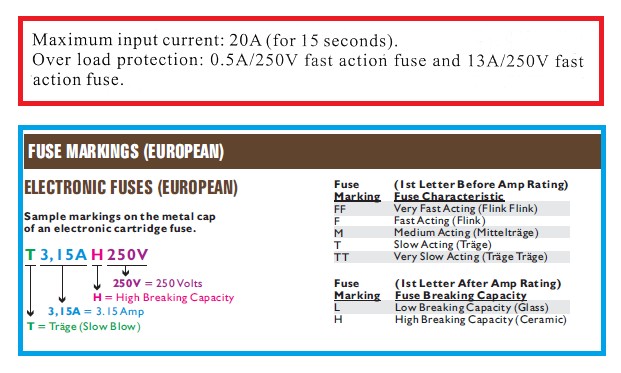

А вот, что написано в инструкции к мультиметру (выделил красным) и небольшая справочная информация по предохранителям (выделил синим).

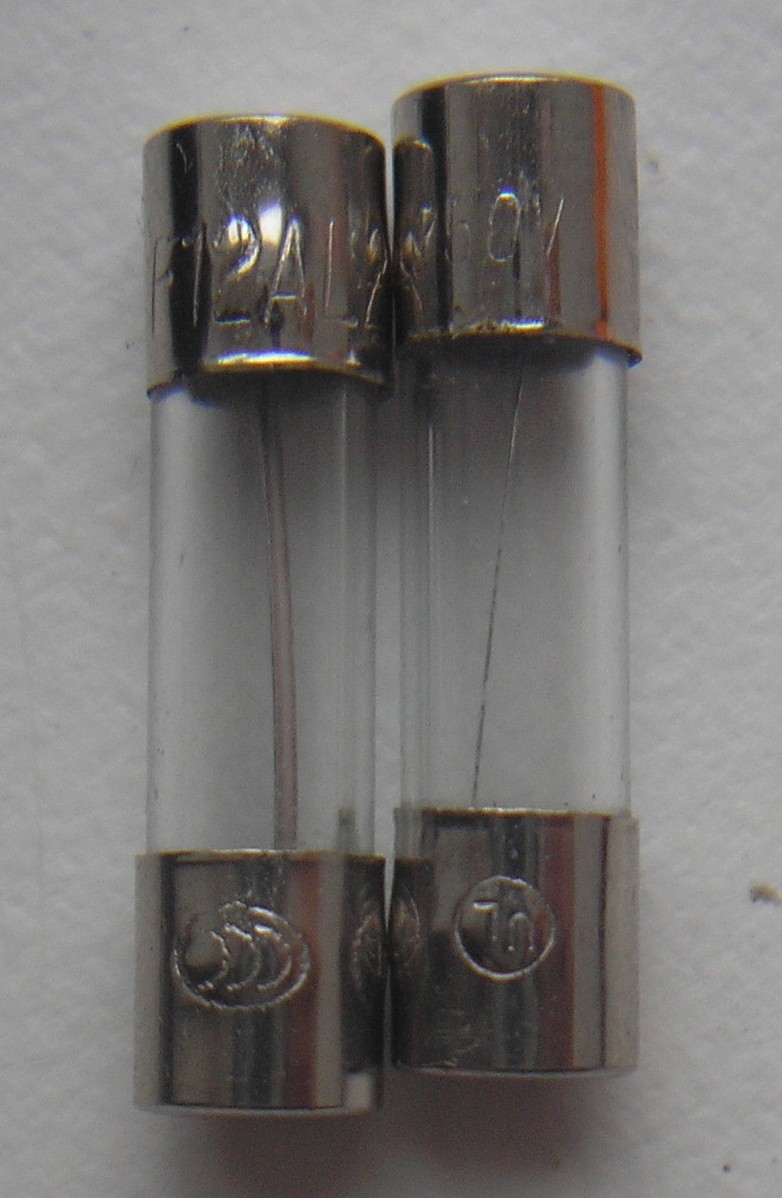

На предохранителе написано F12AL250V.
Как может прибор обеспечить 20А измеряемой величины, если предохранитель стоИт на 12А (в инструкции13)? Ну, совсем не понял.
Изучаю дальше. Если посмотреть на отсвет, видно, что на контактные площадки нанесена смазка.
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; частоту; температуру; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.

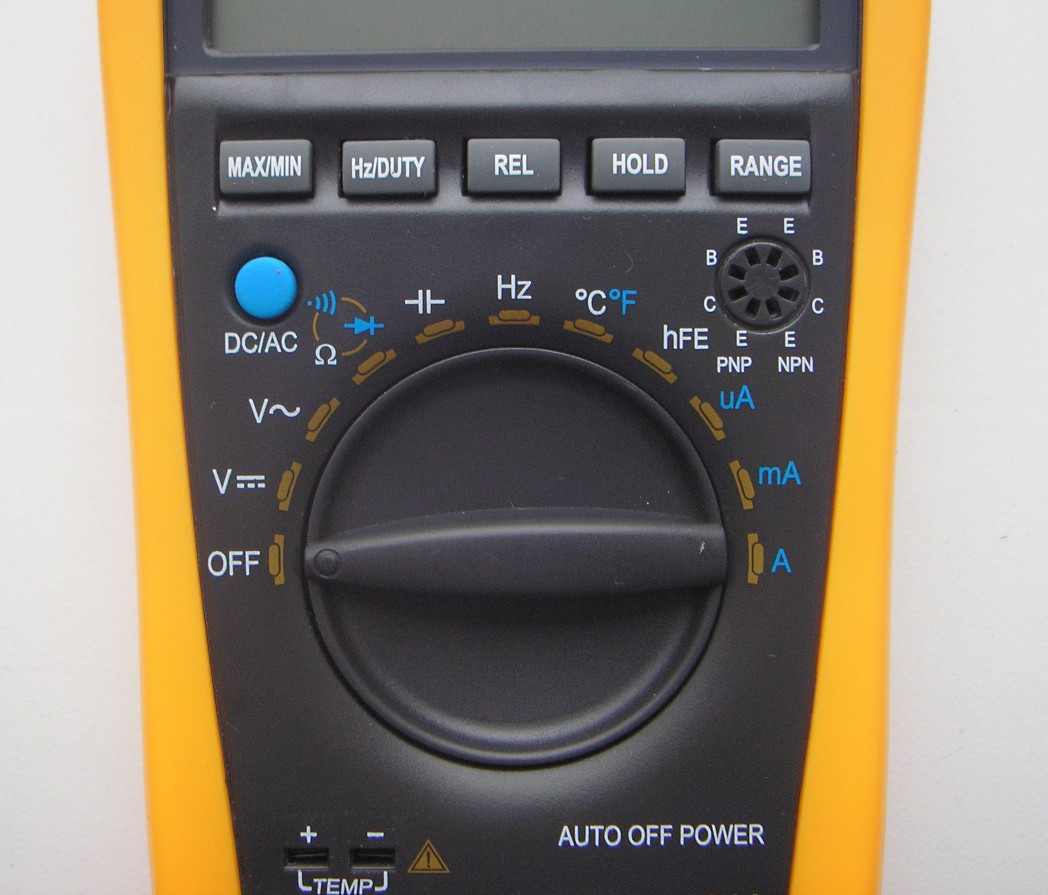

Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора всевозможных функций.
1. «DC/АC» (синяя). Переключение функций.
а) В режиме измерения силы тока нажатием синей кнопки производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры переключает с градусов Цельсия в градусы Фаренгейта и обратно.
в) А также производится переключение между режимами измерения сопротивления, прозвонки цепей и проверки полупроводников.
2. «MAX/MIN». Измерение минимальных и максимальных значений.
а) Функция измерения минимальных и максимальных значений может использоваться в режиме измерения сопротивления, температуры, напряжения и силы тока.
б) Для отображения максимального значения в режиме измерения необходимо нажать кнопку
в) Повторное нажатие на кнопку переводит прибор в режим измерения минимальных значений.
г) Для отключения этой функции необходимо удерживать кнопку «MAX/MIN» более 2 секунд.
3. «Hz/Duty».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
4. «REL».
Переводит прибор в относительный режим измерений.
5. «HOLD». Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
6. «RANGE». Переключение пределов измерения.
а) для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный.
б) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» более 2 секунд.
— Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.

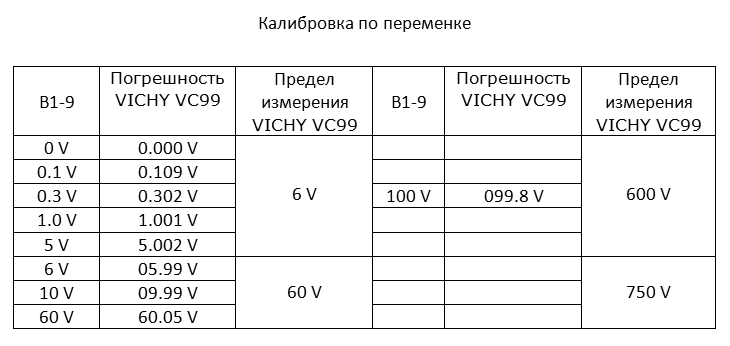

Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Погрешность измерения в последнем знаке.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 2.000Гц.

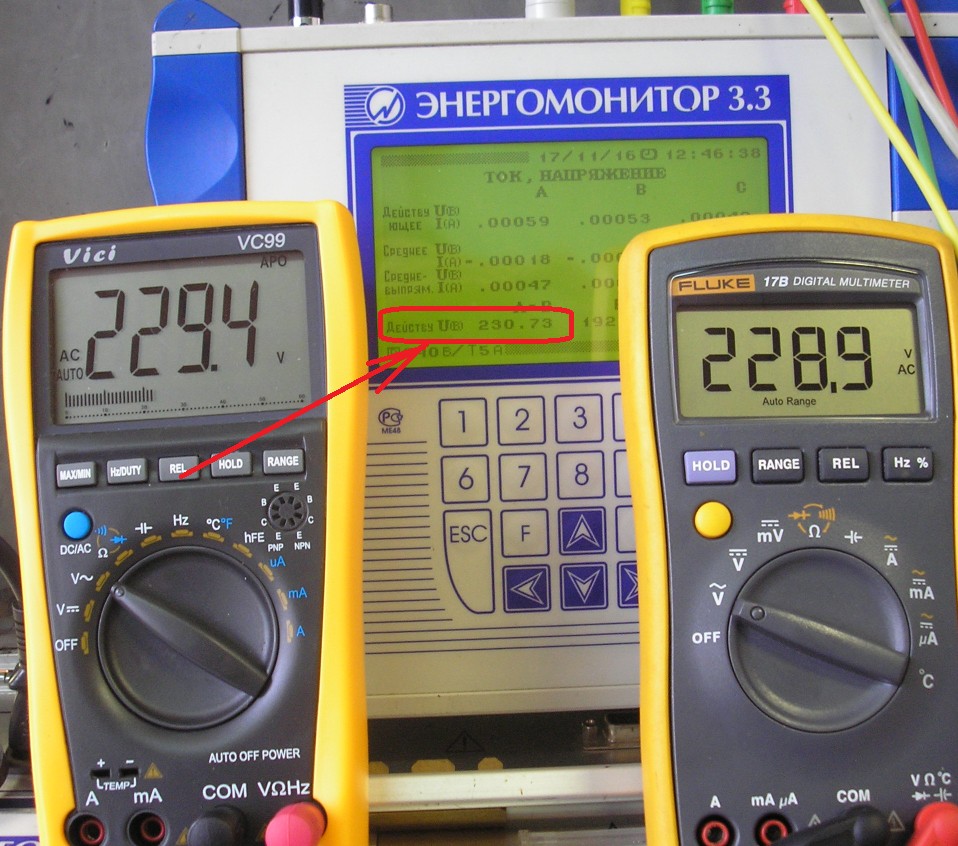

Измерил напряжение в сети предприятия. 230,73В– показания образцового счётчика.
Занижает на 1,3 вольта. Это хороший результат (поверьте). Справа Fluke (с работы) для сравнения.

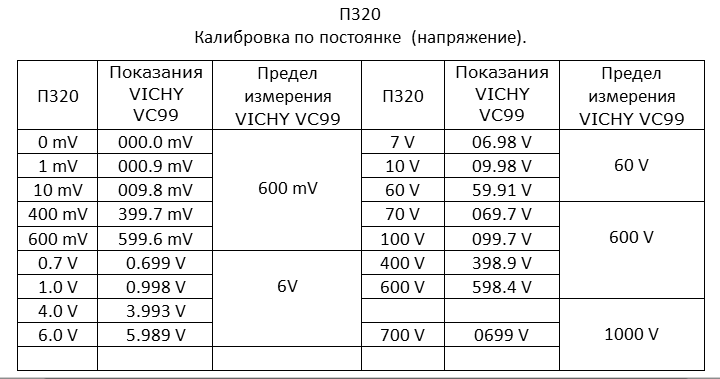

Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Погрешность измерения не более 0,3%.

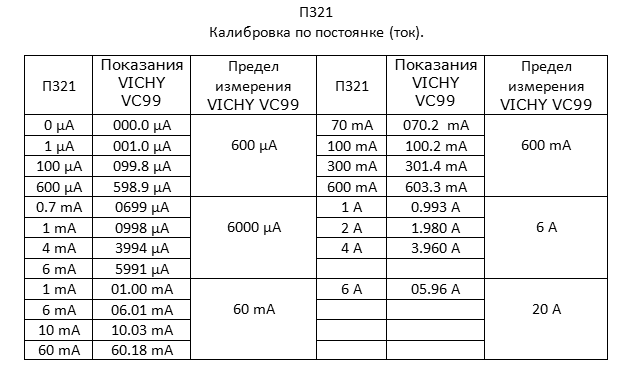

Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Прибор и здесь показал высокую точность.

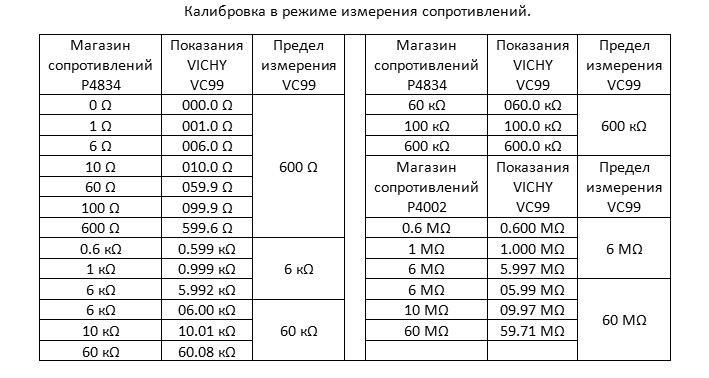

Перехожу к измерению сопротивления.

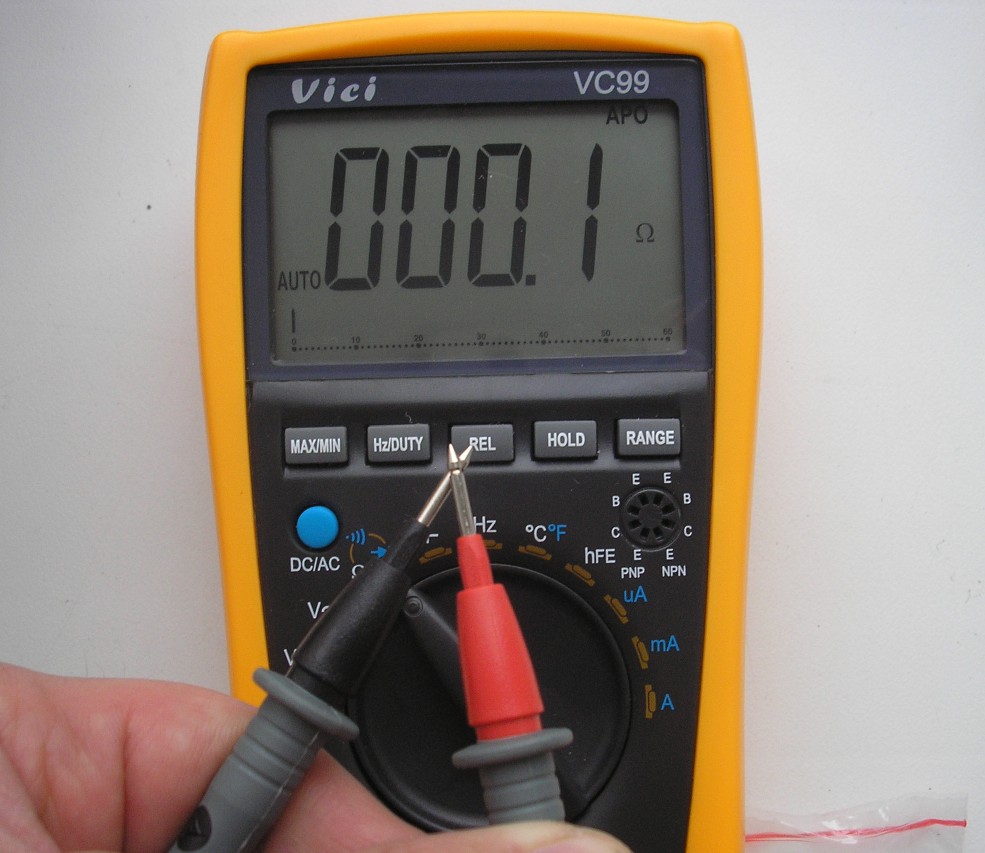

Помогут мне магазины сопротивлений Р4834 и Р4002. Для обнуления сопротивления щупов на омах нажал кнопку REL. Но есть особенность, при использовании этой кнопки режим авто отключается.
Все данные тоже свёл в таблицу.
Погрешность измерения минимальна.

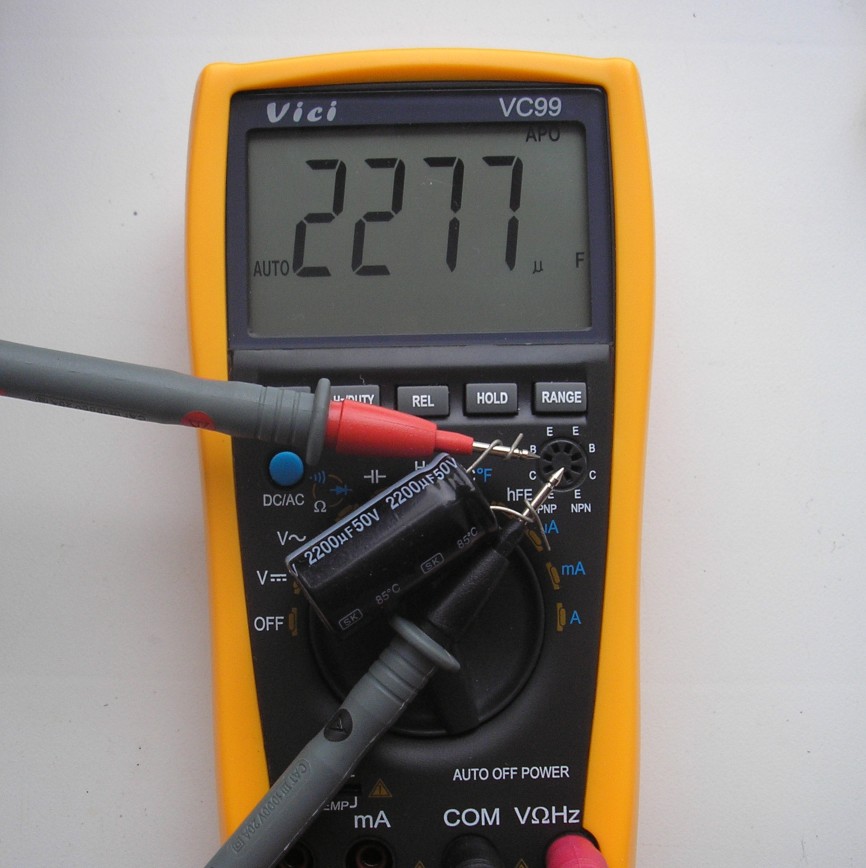

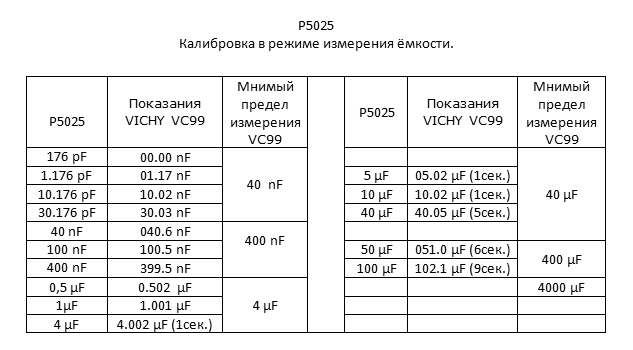

Точность измерения ёмкостей проверил при помощи магазина Р5025. При измерениях свыше 1мкФ заметна задержка. Я её указал в таблице.
Заявлено, что мультиметр измеряет ёмкости только до2000мкФ. На самом деле измеряет и больше.

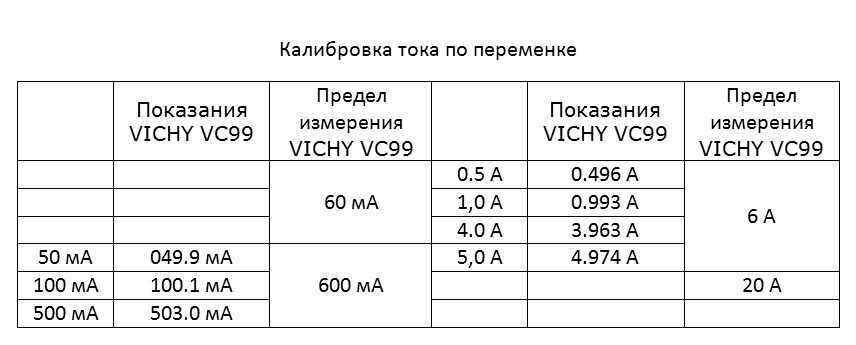

Переменный ток подавал с установки для поверки электросчётчиков.
Проверил только на тех пределах, на каких это возможно.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «DC/АC». При прозвонке диодов на разомкнутых щупах 2.90В (зависит от напряжения на элементах питания). Светодиоды подсвечиваются.
При прозвонке цепи тормозит. Для тех, кому критичен этот показатель, посмотрите видео.
В режиме пищалка 0.64В. Это реально измеренные показания.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору — MHS-5200A.

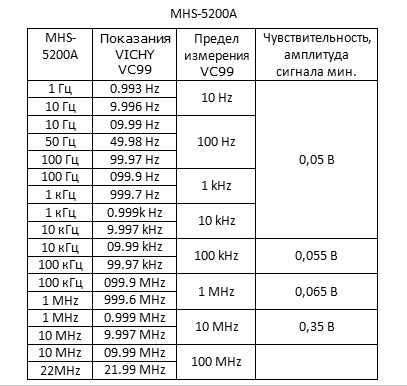

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Генератор может выдавать частоты до 25МГц. Правда амплитуда на краю сильно падает. Поэтому мультиметр смог измерить только до 22МГц.
При измерении прямоугольных импульсов чувствительность выше.
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.

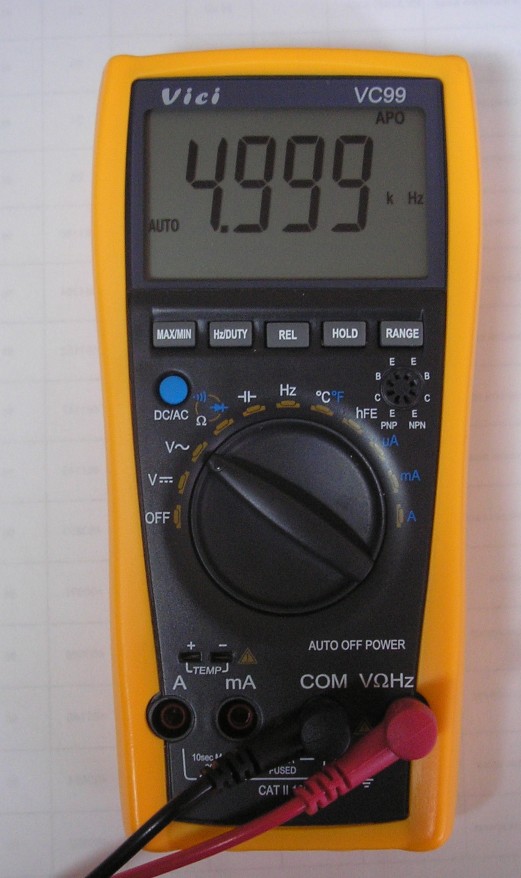

Мультиметр может измерять частоту и в режиме измерения переменного напряжения. Для этого достаточно нажать кнопку Hz% во время измерения. Измеряет точно. Подал частоту с генератора. Обратите внимание на положение переключателя.
Может измерять температуру.

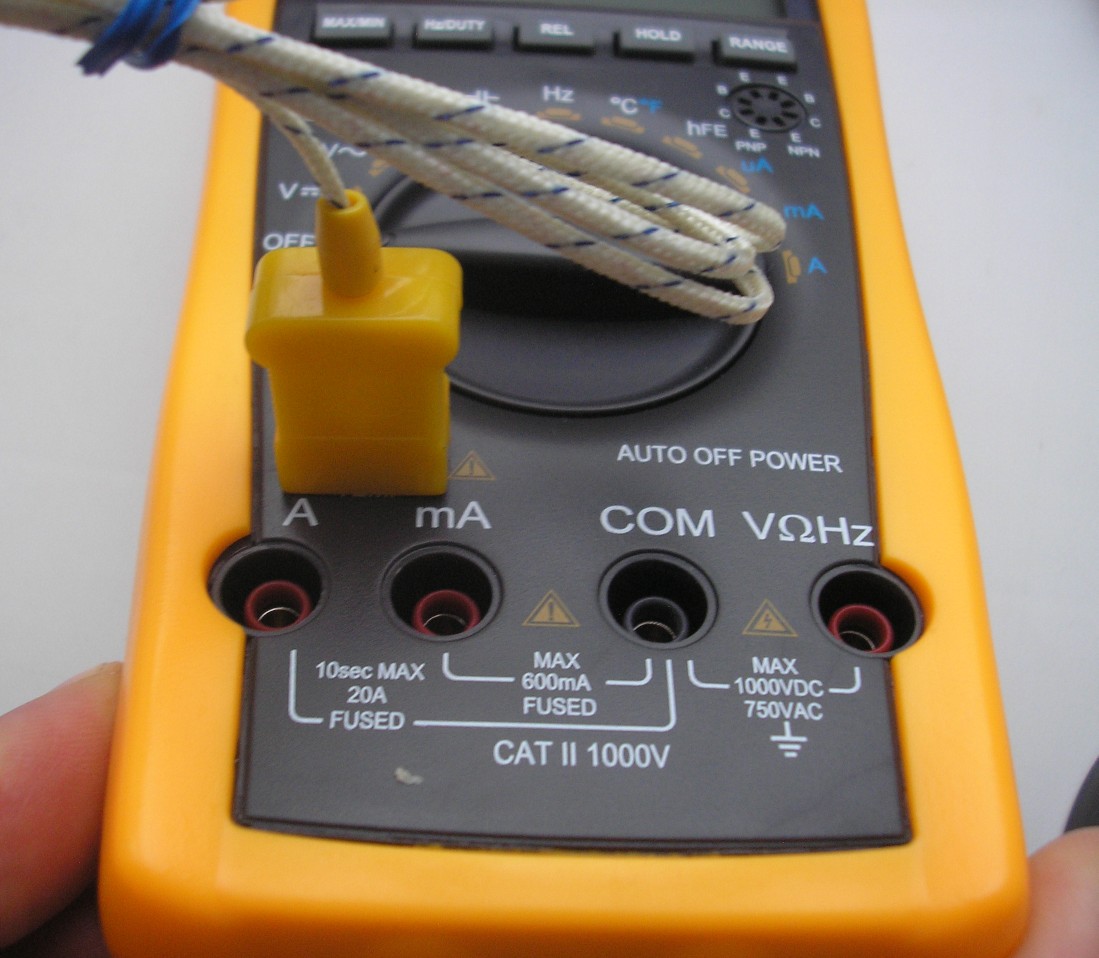

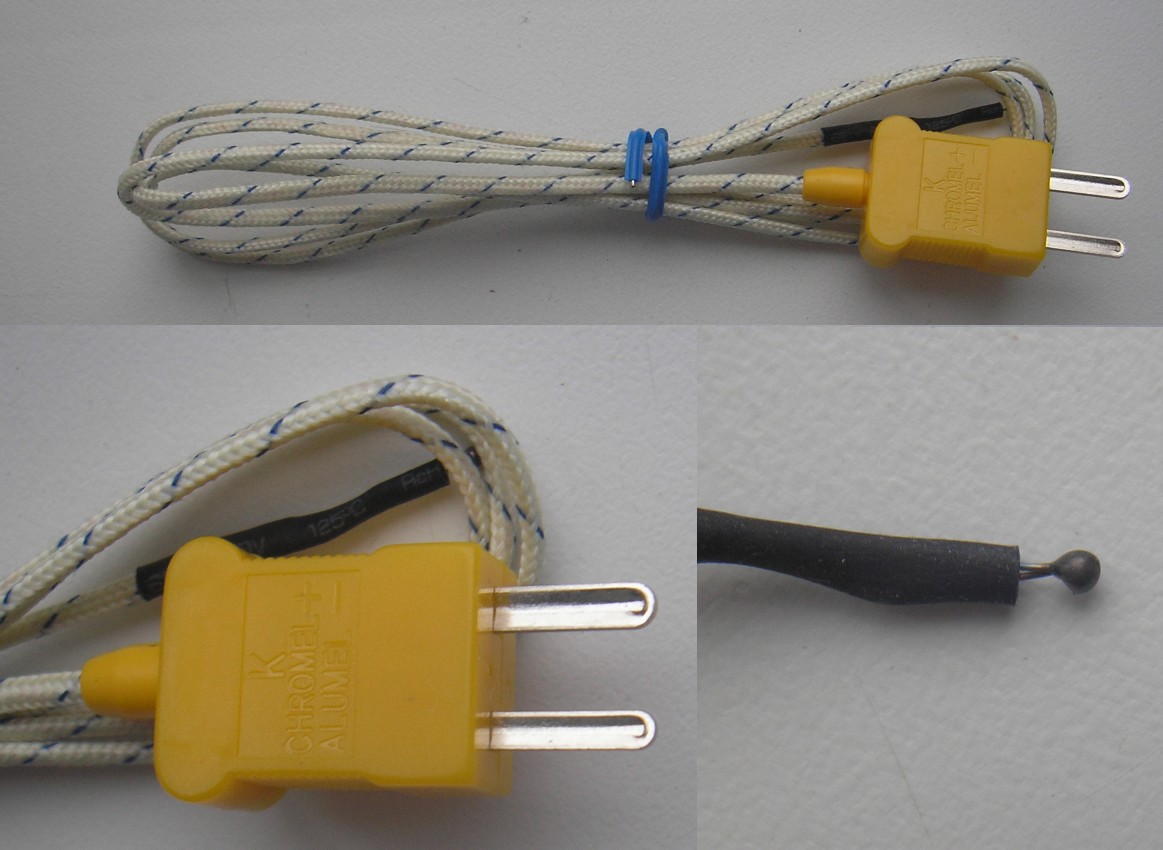

Термопара стандартная. Немного отличается разъёмом подключения.
У мультиметра для неё отдельный вход.
Температуру досконально проверить не смогу. Решил проверить в нескольких точках.

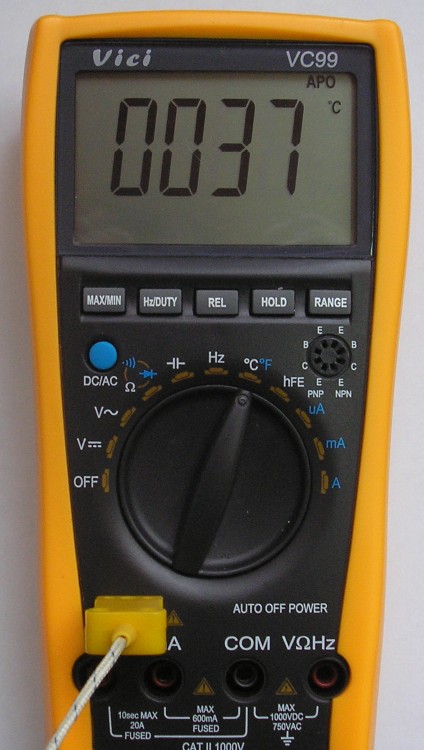

Температура подмышки.
Разъём внутри мультиметра пришлось пропаять (при более плотном тестировании стал пропадать контакт).
Спец лаборатории у меня нет, а вот приборчик для сравнения есть.

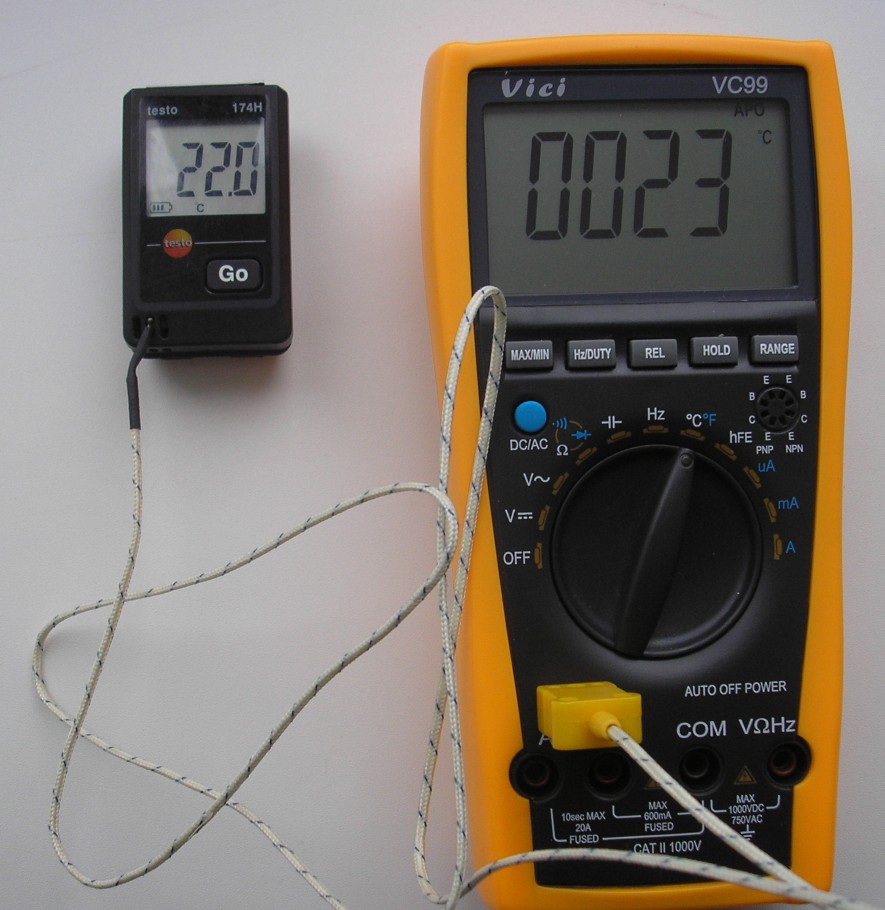

В качестве образцового Testo 74Н – немецкий логгер. У меня к нему конечно доверия больше, и цена у него намного выше.
Температура на подоконнике.

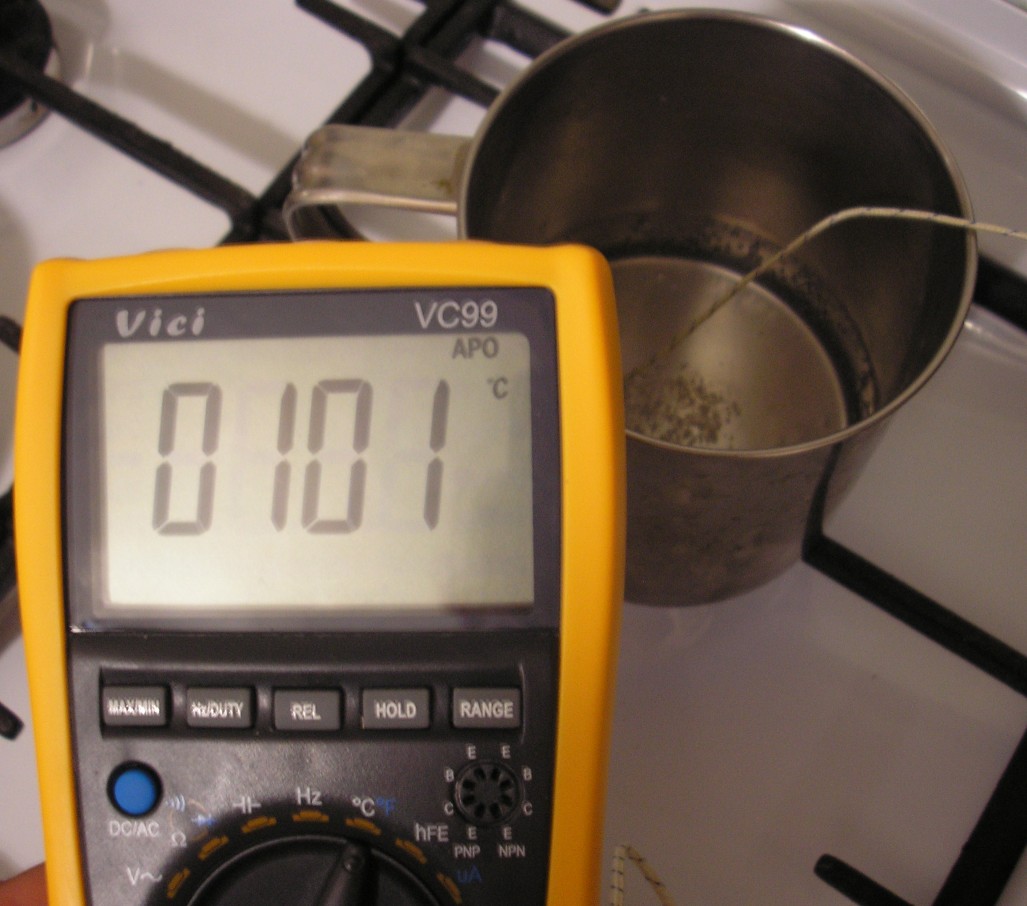

Сделал замер в кипящей воде.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Нет подсветки шкалы.
•Тормозит при прозвонке.
•Цена.
Плюсы:
•Большой LCD дисплей;
•Автоматический выбор пределов измерения (с возможностью отключения).
•В качестве «мозга» полноценная микросхема.
•Наличие аналоговой шкалы.
•Функция автоотключения. Прибор выключится через 15 минут.
•Высокая точность прибора.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
• Батареи питания типоразмера ААА.
•Возможность прозванивать светодиоды.
•Разрядность дисплея в 6000 отсчётов с плавающей точкой.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Уж извините.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
