☀Мультиметр UYIGAO UA718A+ (True RMS)

Цена: US$23.59

В поисках идеала. Ещё один необычный прибор от известного магазина. Такой ещё не тестировал. Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. Девайс с насыщенным функционалом, поэтому фоток будет много. Прибор с защитой «от дурака». Любителям всего измерительного рекомендую почитать.
Упаковка стандартная – бумажный «пропупыренный» пакет с адресом. Внутри коробка.

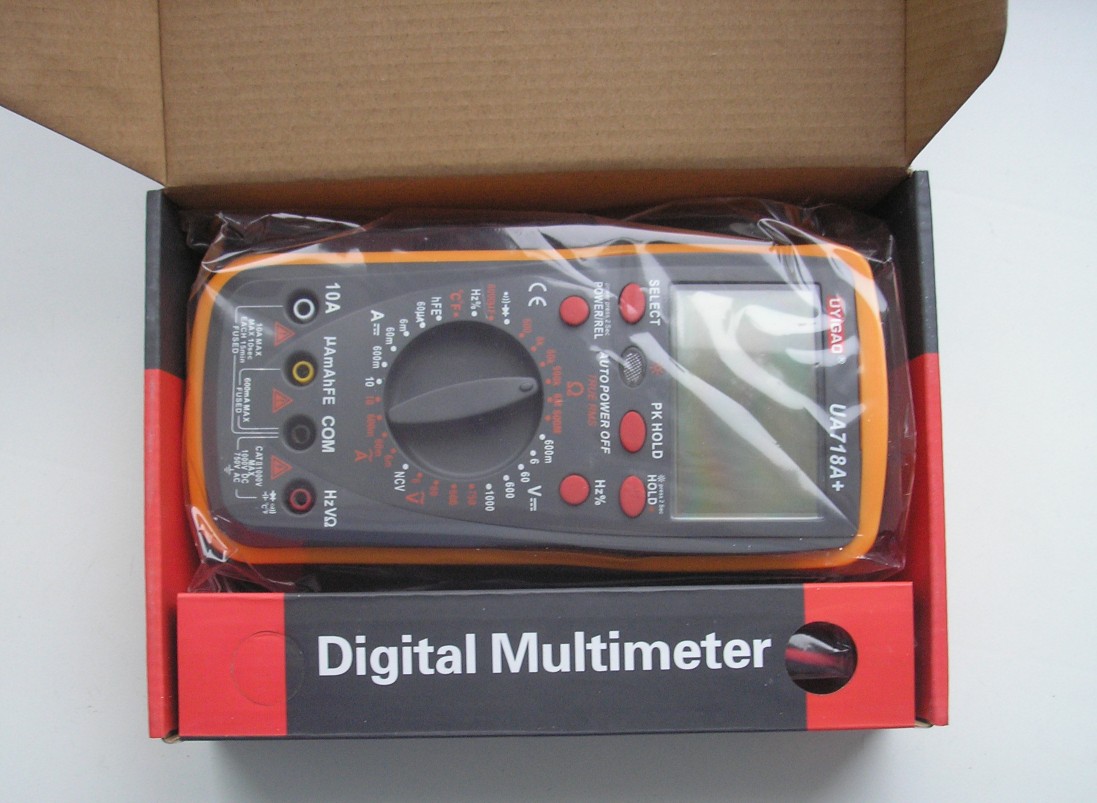

Картонка в цветах, характерных UYIGAO. На картонке ни характеристик, ни модели прибора не указано.
В инструкции указан сайт производителя:
www.uyigao.de
На самом деле такого сайта не существует. Поэтому смотрим другую ссылку:
www.uyigao.net/en/cp2_1.asp?bid=163&tid=163&id=309
Это UYIGAO UA78. Один в один. Других похожих нет.

Оттуда и характеристики.

Здесь допуски и посадки :)


А здесь возможности.

Содержимое коробки разложено по пакетам.

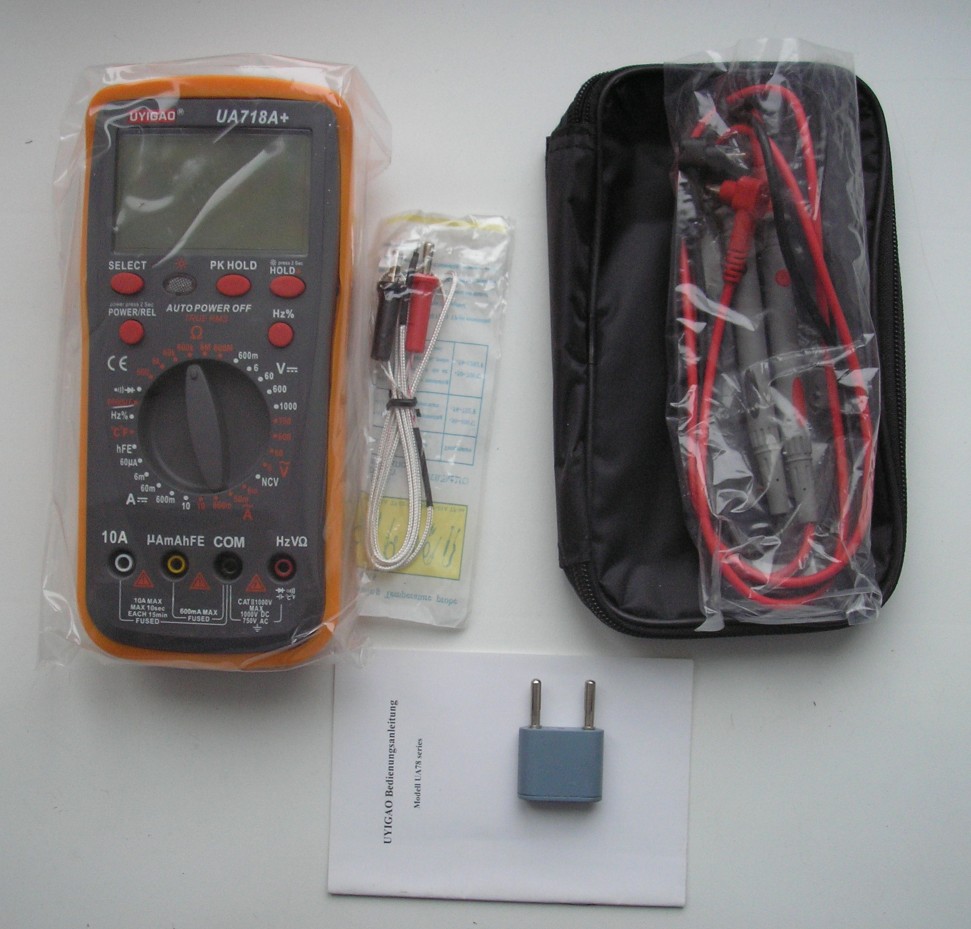

В комплект поставки входят:
— мультиметр
— чехол
— щупы
— батарейка 9В (внутри прибора)
— термопара
— многофункциональный переходник
— инструкция.

Чехол без фирменного названия, в отличие от страницы магазина.

Многофункциональный переходник используем для измерения ёмкостей и параметров транзисторов.

Инструкция на 17-ти страницах от мультиметра UYIGAO UA78 серии.


Ссылка на скан UYIGAO UA78, может, кому нужно:
yadi.sk/i/_NWQwSh935nsS9
Мультиметр крупненький.

Выглядит аккуратно.

В сравнении с самым средним (из всех средних) аналогом широко известного М890.

Взвесил. 417г. с батарейкой.


Подставка достаточно свободная, откидывается около 80 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны. Но не все легко читаемы.

Красный цвет надписей выглядит бледновато.
Все гнёзда абсолютно разного цвета.

Разрядность дисплея: 6000 отсчётов с плавающей точкой.
Контрастность цифр на среднем уровне.
Щупы мягкие, давно такие не встречал. Длина 110см от кончика до кончика.

Для щупов имеется паркинг. Вставляются очень тяжело.

Возможности прибора наглядно демонстрирует дисплей при включении.

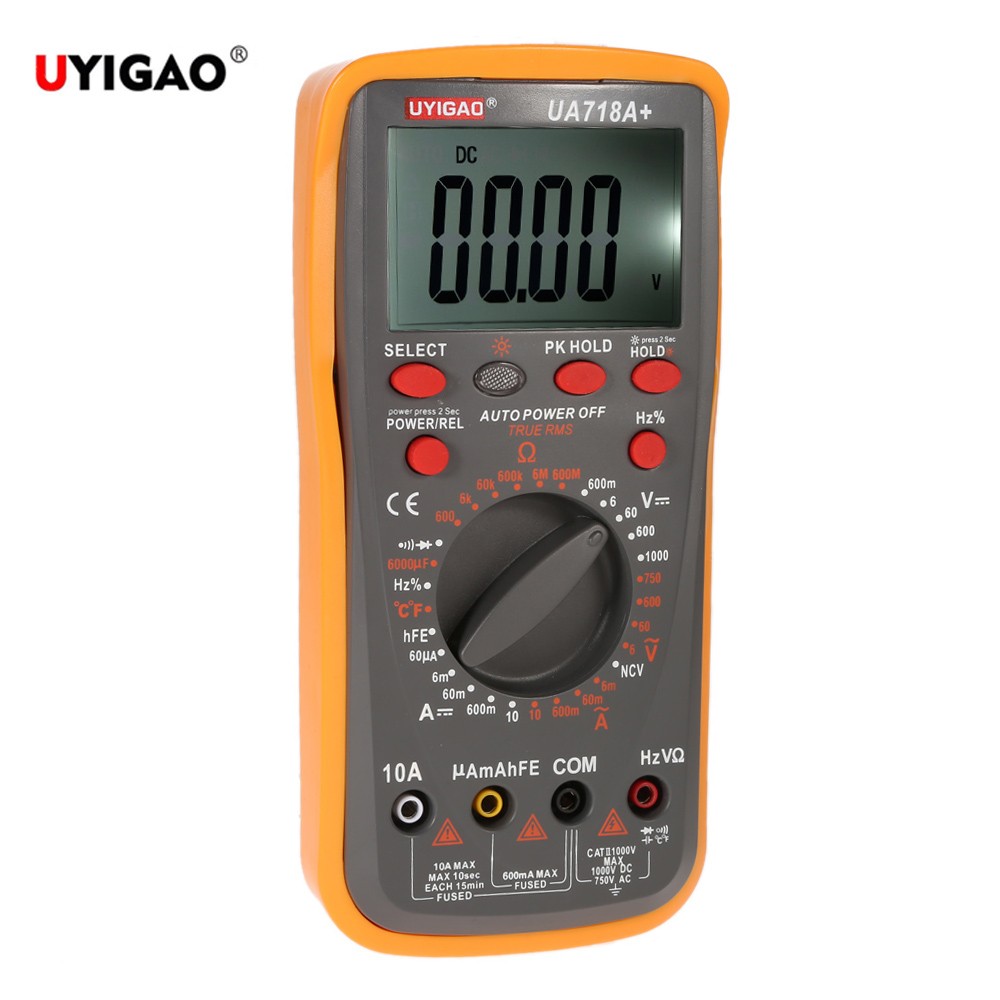

Картинка со страницы магазина поясняет предназначение каждого символа и кнопок управления.


Аналоговой шкалы нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт пять громких писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления необходимо нажать кнопку включения. Эта кнопка без фиксации. Поэтому чтобы включить или выключить прибор, её необходимо удерживать некоторое время (не более 1 секунды).
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой с полноценным винтом. В ответной части бронзовая втулка.

Крепится при помощи зацепа с одной стороны и винта с другой.
Батарейка с одноимённым трудно выговариваемым названием шла в комплекте.


Прибор питается от элемента 9В типоразмера 6F22.
«Силиконовый» чехол очень мягкий (совершенно без запаха), но почему-то жёлтого цвета. Это не характерная раскраска для YIGAO. Скорее всего это ОЕМ продукт.
Чтобы снять, необходимо сначала открутить крышку батарейного отсека.

________________________________________________________
Перехожу к разбору.

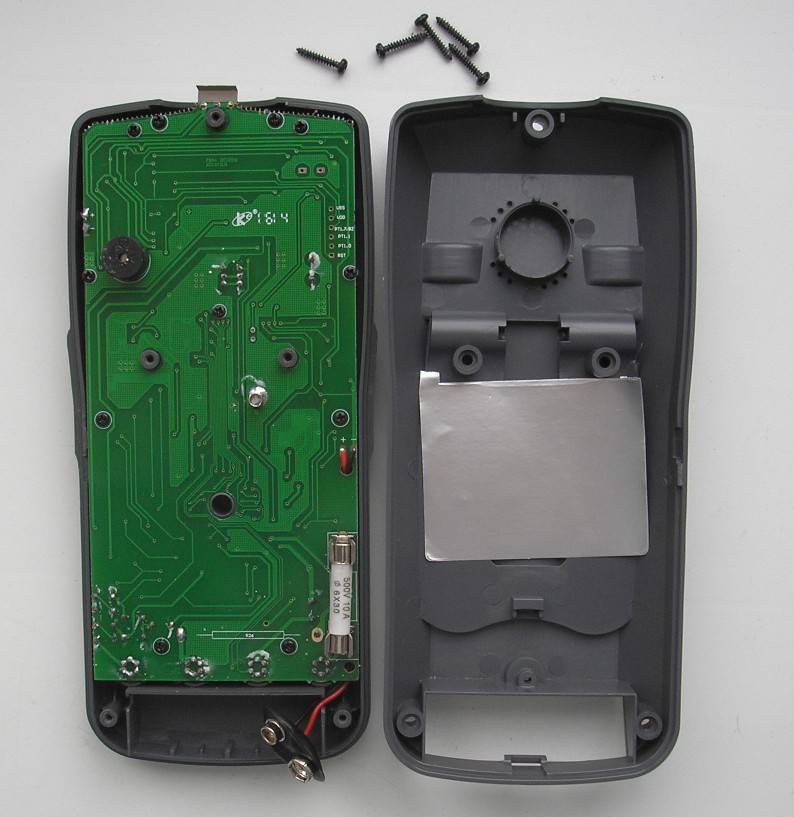

Откручиваю пять саморезов.

Пятый был спрятан под голографической наклейкой.

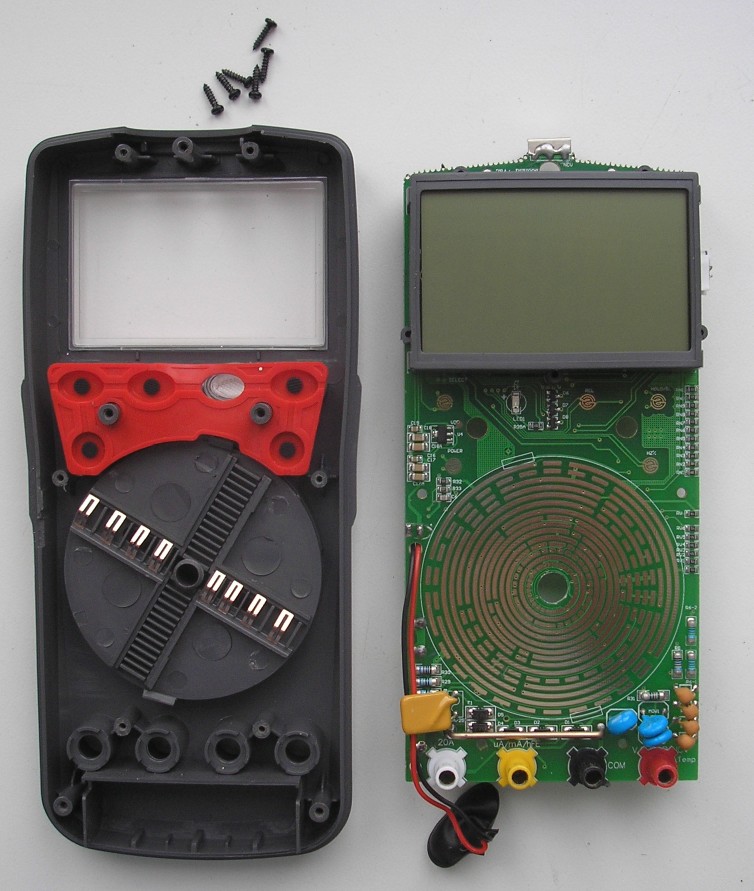

Откручиваю ещё 6 саморезов, они обведены большими белыми кружкАми. Те, что поменьше (их пять), держат дисплей.

Внутри ни одного подстроечного элемента!
Дисплей снять не получилось. Светодиод подсветки мёртво впаян в плату. Но заглянуть сбочкУ смог.

Пайка деталей без замечаний. В качестве «мозга» МС типа «клякса». Там же кварц и МС памяти 24С04.
Можете рассмотреть всё детально.


Контактные площадки не смазаны ничем абсолютно. Обязательно разбирать и смазывать. Иначе, долго не послужит (мультиметр). Я встречал приборы, у которых проходил пробой (во время измерения напряжения) по металлической пыли, счёсаной с контактов.
По токовым входам стоят предохранители. Один нашёл сразу.

Второй немного необычный.


На плате написано 0,8А 250В. Похоже на самовосстанавливающийся. Информации не нашёл.

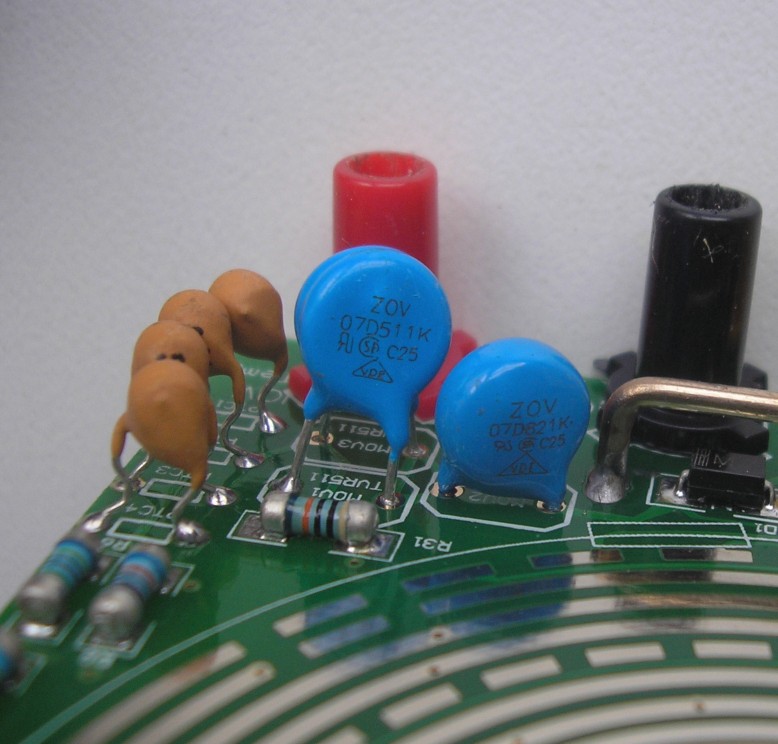

Вообще в мультиметре по входу натыкано множество всяких защит.

Что написано, вы видите.


На этом разбор «потрохов» заканчиваю.
Индикатор с подсветкой.

И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; частоту; температуру; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники. Отличительная особенность прибора — наличие бесконтактного детектора напряжения NCV (функция скорее никчёмная). При наличии переменного электромагнитного поля около датчика в верхней части прибора прибор начинает пищать и мигать светодиодом. Толку от него (детектора напряжения NCV) никакого, т.к. он срабатывает задолго до поднесения к проводнику (например, от помех) или не срабатывать вовсе на экранированных проводах и кабелях.
Поворотный переключатель является не единственным элементом управления. На передней части прибора пять кнопок выбора всевозможных функций.
1. «POWER/REL». Кнопка включения/выключения.
а) Для включения/выключения прибора необходимо удерживать кнопку чуть более 1 секунды.
б) Кратковременное нажатие переводит в режим относительных измерений.
2. «SELECT».
Позволяет переключать режимы прозвонки цепей на обрыв и проверки диодов.
3. «PK.HOLD».
4. «HOLD». Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
в) При удержании чуть более 1 секунды включается подсветка.
г) Для отключения подсветки необходимо повторить операцию. Либо дождаться, и она отключиться через 15 секунд.
5. «Hz%».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Слишком малы погрешности мультиметров. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.

Погрешность измерения не более 0,5%. Но есть особенность – низкие напряжения ниже 0,2В измеряет с большой погрешностью. С чем это связано, я не знаю.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 1500Гц.
Измерил напряжение в сети предприятия.

Очень хороший результат. Погрешность в последнем знаке.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.

Погрешность измерения не более 0,3%.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Точность шикарная. Намного выше заявленной. Девайс неплохо настроен на заводе.
Если при измерении напряжения щупы вставить в гнездо измерения тока, прибор пищит и сигналит красным светодиодом! Он предупреждает — этого делать нельзя. Убедительно.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.

Прибор и здесь показал высокую точность.
Если на пределе измерения мА щупы вставить в гнездо 10А, прибор пищит и сигналит красным светодиодом.
Прибор так же сигналит, если ток превысит 10А предел.
Перехожу к измерению сопротивления.

Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу.

И здесь точность выше заявленной.
Точность измерения ёмкостей проверил при помощи магазина Р5025. У магазина есть начальную ёмкость. При измерениях её следует учитывать. Можно применить режим относительных измерений, но для чистоты эксперимента им не воспользовался.

Написано, что мультиметр измеряет ёмкости только до 6000мкФ. На самом деле измеряет и выше.
Но погрешность измерения там не нормируется.

На сколько больше, определить не могу, у меня нет таких ёмкостей.
При измерении больших ёмкостей немного тормозит. Эту связку измерял около 6 секунд.
Переменный ток подавал с установки для поверки электросчётчиков.


Проверил только на тех пределах, на каких это возможно.
И здесь прибор не подвёл. Это хороший результат.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «SELECT». При прозвонке диодов на разомкнутых щупах 3.21В. Cветодиоды подсвечиваются.

При прозвонке никакой тормознутости абсолютно. Для тех, кому интересно, посмотрите видео.
В режиме пищалка 1.00В. Это реально измеренные показания.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору MHS-5200A.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.

Генератор может выдавать частоты только до 25МГц.
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
Мультиметр может измерять частоту (и коэффициента заполнения) и в режиме измерения переменного напряжения и тока. Для этого достаточно нажать кнопку Hz% во время измерения. Измеряет точно.
Может измерять температуру.

Термопара стандартная.


Температуру досконально проверить не смогу. Проверил нескольких точках.
Температура подмышки.

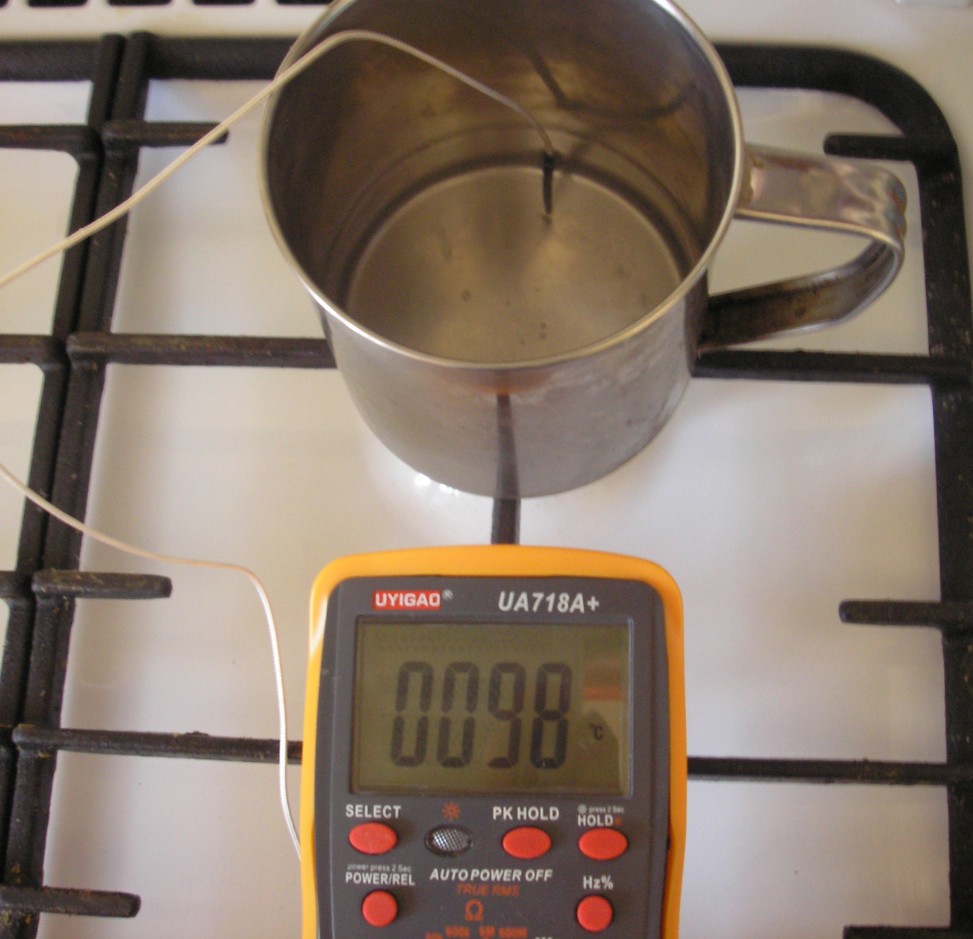

Сделал замер в кипящей воде.

Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Фото было чуть ранее. Выставил частоту 50Гц.
Сначала подал синусоиду.

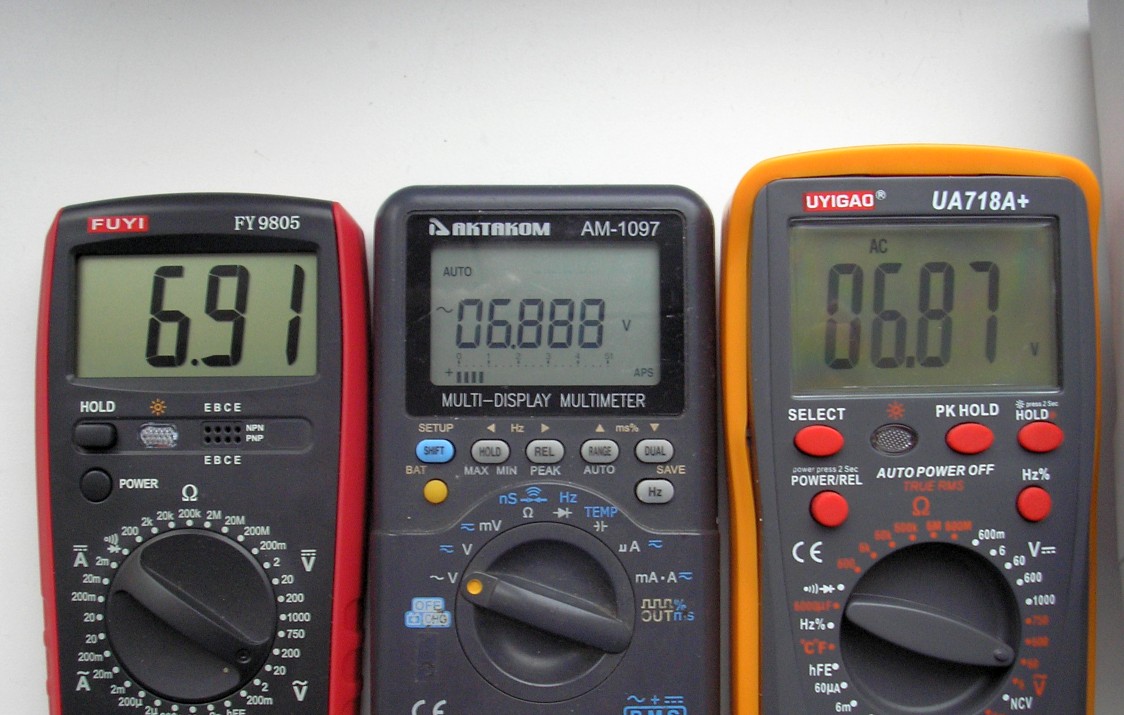

Вот, что показал мультиметр в параллель с другими:
1. Обычный прибор.
2. Прибор с True RMS. Буду считать его образцовым.
3. Тестируемый UYIGAO UA718A+.
Здесь показания практически не отличаются.


Затем подал пилу. Входы/выходы приборов соединены параллельно.

Обычный прибор начинает занижать. Обозреваемый показывает правильно (погрешность в последнем знаке…
И, наконец меандр (прямоугольный).
Смотрите.



Обычные мультиметры на таких формах сигнала начинают сильно врать.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Средняя контрастность дисплея (видел и лучше).
•В качестве «мозга» МС типа «клякса».
•Отсутствие аналоговой шкалы.
• Батареи питания 9В типоразмера 6F22.
•Автоматический выбор пределов измерения только при измерении ёмкостей.
•Контактные площадки переключателя не смазаны ничем абсолютно. Обязательно разбирать и смазывать.
Плюсы:
•Большой LCD дисплей;
•Функция автоотключения. Прибор выключится через 15 минут.
•Функция удержания показаний прибора;
•Качественная сборка, ни намёка на подвальность.
•Множество защит по входу, звуковая и световая сигнализация неправильного подключения щупов.
•Измеряет ёмкость свыше 10 000мкФ.
•Высокая точность прибора.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
•Есть подсветка дисплея.
•Разрядность дисплея в 6000 отсчётов с плавающей точкой.
•Можно прозванивать светодиоды.
•Прозвонка цепей без тормозов.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Уж извините.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
