Цена: US$19.99 (купон HXF12)

Я уже покупал несколько моделей подобных тестеров. То были Т-3 или Т-4. Это уже другая модель. Уже в корпусе, точность измерения у неё повыше. Но и цена тоже. Возможно, кому-то пригодится. Обзор для тех, кто ещё не купил, кто не определился с выбором модели. Так какой лучше?
Про LCR-T4 и LCR-T3 делал обзоры.
Буду тестировать по той же методике.
Как обычно сначала смотрим, в каком виде всё пришло.
Девайс был в антистатическом пакете.

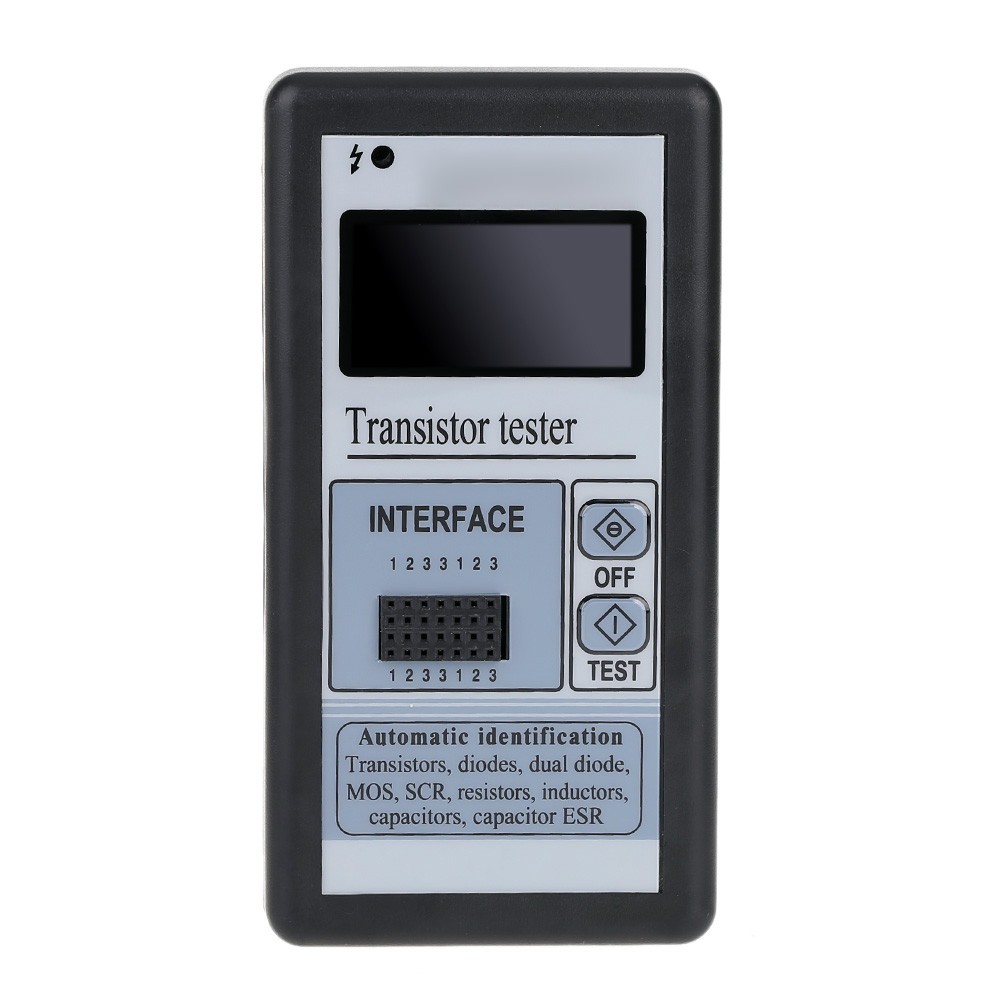

Этот уже в корпусе. Поэтому вид намного симпатичнее (и практичнее).

В батарейном отсеке был переходник/адаптер. Без него будет сложно работать с этим прибором. Штука удобная. В случае порчи можно просто заменить. Ничего паять не придётся.

В сборе это выглядит так.

Тестер питается от батареи 6F22 (9В «крона»).

Прибор небольших размеров. Чем-то напоминает маленький мультиметр (М830 например).

Так что ж это за зверь?
Для тех, кто не знает. Это универсальный измерительный прибор для проверки радиокомпонентов. Проверяет транзисторы (включая MOSFET). Всё определяет автоматически. Даже особо мозг напрягать не стОит. Может измерять сопротивление, индуктивности, ёмкость, ESR и потери конденсаторов.
Немного повторюсь.

ESR — Equivalent Series Resistance — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Особенности прибора:
-Управляется двумя кнопками (по факту одной). Вторая нужна для выключения девайса.
-Автоматическое выключение питания (25 секунд после завершения тестов).
-Заявленный ток потребления в дежурном режиме всего 0,02мкА. Скорее всего, правда. Мой мультиметр показал .000мА. То есть ничего не показал.
-Автоопределение PNP и NPN транзисторов, N, P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов, индуктивностей.
-Может определять наличие защитных диодов в биполярных транзисторах.
-Может измерять сопротивление одновременно двух резисторов (например, для проверки потенциометров).
-…
Смотрим на страницу магазина.

Specifications:
Material: PCB + Plastic
Display: 128 * 64 LCD
Shutdown Current: 20nA
Resistor Test Range: 0.5Ω-50MΩ
Inductor Test Range: 0.01mH-20H
Capacitor Test Range: 25pF-100000uF
Item Size: 13 * 6.5 * 2cm / 5.1 * 2.6 * 0.8in
Item Weight: 103g / 3.7oz
Package Size: 20 * 11.5 * 2cm / 7.9 * 4.5 * 0.8in
Package Weight: 107g / 3.8oz

Переводил как смог. Часть характеристик добавил.

— Дисплей: 128 * 64 LCD
— Ток в режиме ожидания: 20nА
— Измерение индуктивностей: 0.01mH-20H
— Измерение ёмкостей: 25pF-100000uF
— Ток при тестировании: прибл. 18mA со снижением до 13 mA (немного добавил от себя)
— Размеры: 13*6.5*2cm/5.1*2.6*0.8in

Время тестирования около 7 секунд. В этот момент ток потребления 18мА. Затем измеренные показания высвечиваются на дисплее. В этот момент потребление снижается до 13мА. Через25 секунд девайс «автототключается». Можно и кнопкой отключить для экономии батареи (кнопка OFF).
Посмотрю, что внутри.
Откручиваю 4 самореза. Один саморез заклеен бумажкой с логотипом производителя.

Сам прибор собран на контроллере Atmel MEGA328P.

К качеству монтажа и пайки претензий не имею.
Имеются места на печатке без деталей. Предполагаю, что там должен расположиться DC/DC преобразователь под другой элемент питания.
Логотип производителя везде, даже на плате нарисовали.
Приблизительная схема тестера. Я её уже показывал в тех обзорах. Всё тоже самое. Отличаются только прошивкой и производителем.

Измерительные входы совершенно ничем не защищены. Будьте внимательны.
Устройство запитывается от батареи 6F22 (9В «крона»). Далее напряжение через управляемый транзистор 9015 поступает на стабилизатор 78L05.
Дисплей соединён с платой при помощи гибкого шлейфа. Не самое надёжное соединение. Но если лишний раз не лазить, прослужит годами. Один раз можно. Откручиваю ещё 4 самореза.

На обратной стороне платы две кнопки управления и разъём подключения. Дисплей просто вклеен в корпус.
Перехожу к измерениям. Для этого необходимо вставить в адаптер/переходник тестируемый элемент и кнопку «TEST».
Перед измерением прибор производит самодиагностику и уже затем выдаёт измеренные характеристики. Логотип производителя везде.

И несколько примеров. Я их поделил по группам. Так должны быть наиболее понятны особенности измерений.
Сначала транзисторы: КТ209, КТ3102, КП303, КТ315, КТ399, КТ645.

КТ117.

Здесь прибор ошибся. Скорее всего, такой транзистор в его базе отсутствует.
А вот так он показывает транзисторы: КТ805 и КТ837.

Комплиментарная пара – транзисторы КТ972и КТ973.

Здесь прибор не подвёл (в отличие от LCR-T4 и LCR-T3).Коэффициент усиления определил правильно.
Полевик КП707.

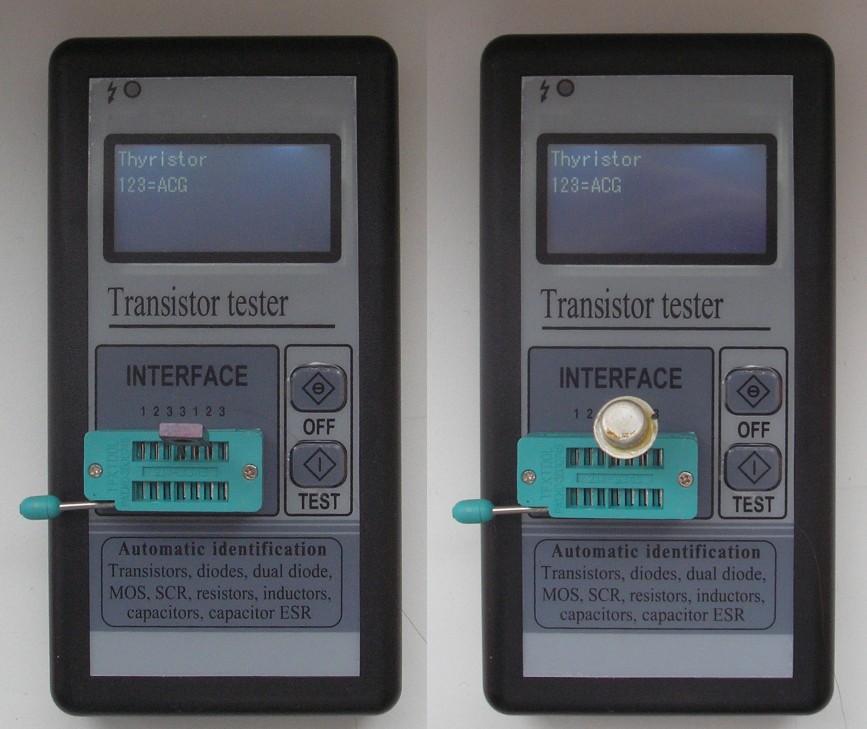

А вот так он показывает тиристоры. Два Советских тиристора КУ112 и КУ101.

Определил правильно, а вот «схемку» не нарисовал. Разработчики прошивки явно схалтурили.
Более мощные может и не определить или поймёт как транзисторы. Тиристоры и симисторы могут быть определены, если испытательный ток выше тока удержания.
Конденсаторы электролитические: 4700мкФ*105˚С и 10мкФ*105˚С импортные.

При измерении больших ёмкостей время тестирования возрастает. 4700мкФ тестировал 12 секунд. Это быстрее, чем (LCR-T4 и LCR-T3).
Кроме ёмкости отображает значение ESR и процент потерь (Vloss). Значение ESR и процент потерь измеряет всегда, независимо от того электролит это или не электролит. При потерях менее 0,1% (Vloss) значение на экран не выводит.

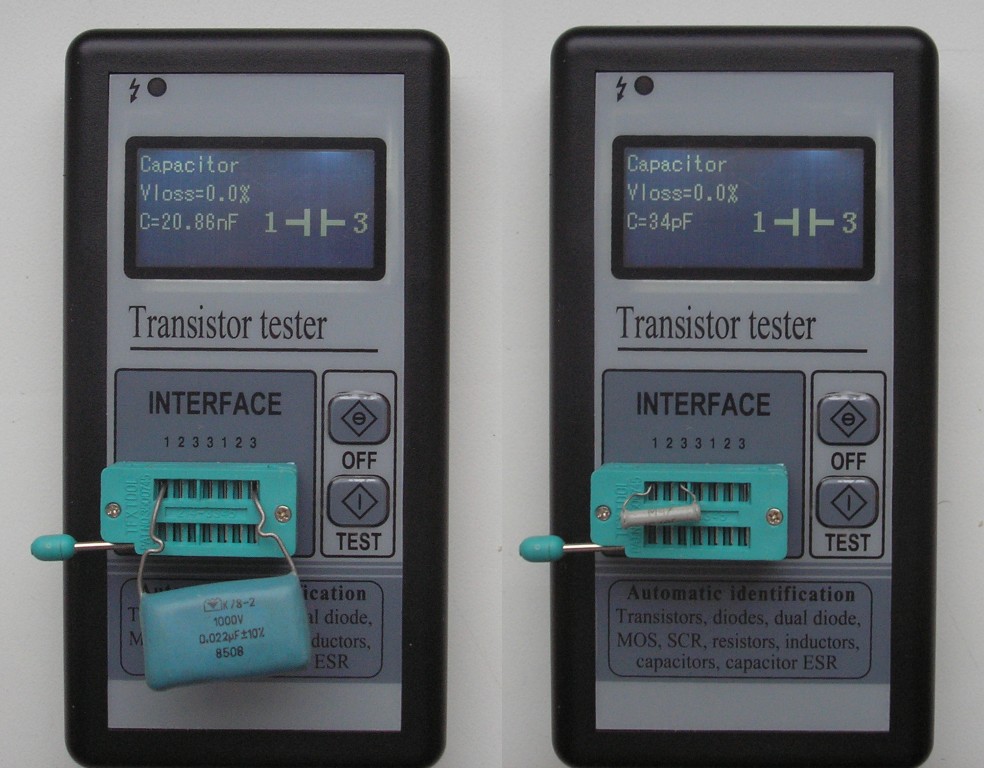

А это уже отечественные НЕэлектролиты.

33пФ тоже измерил. Не обманули (Capacitor Test Range: 25pF-100000uF).

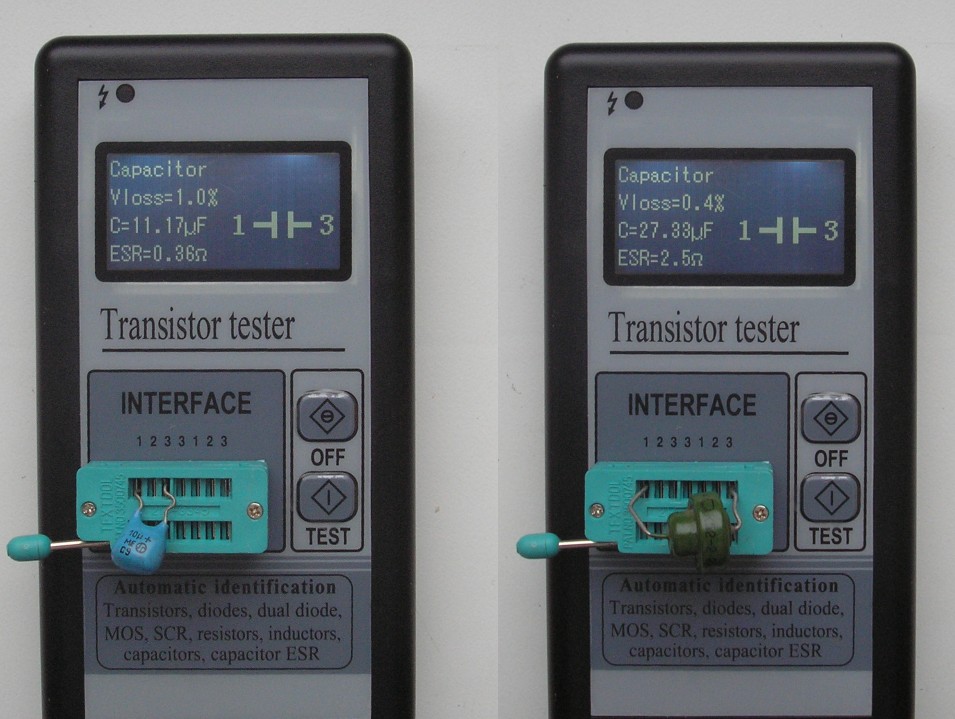

Конденсаторы электролитические танталовые из далёких Советских времён понимает правильно (в отличие от LCR-T4 и LCR-T3).

Он не определяет их как диоды. Кто сталкивался с танталовыми конденсаторами, тот знает, что это особый подвид кондюков.
Советский и китайский светодиоды.

Вовремя тестирования они периодически подсвечиваются.
Прозвонил варикап.

Диоды тестировать бессмысленно. Посмотрите на варикап. Картинка такая же.
Измеряет всё, что только не подтыкал.
Дроссель.

На дросселе написано 50мкГн.
Прибор может определять и стабилитроны. Главное, чтоб напряжение отсечки было не более 4,5В.
Я измерил стабилитрон. При подключении к разным клеммам показывает одинаковые картинки (в отличие от LCR-T4 и LCR-T3).

Определение сопротивления резисторов – это самое простое задание.

А теперь осталось на образцовке проверить, как точно измеряет. Могу только проверить правильность измерения ёмкости и сопротивления.

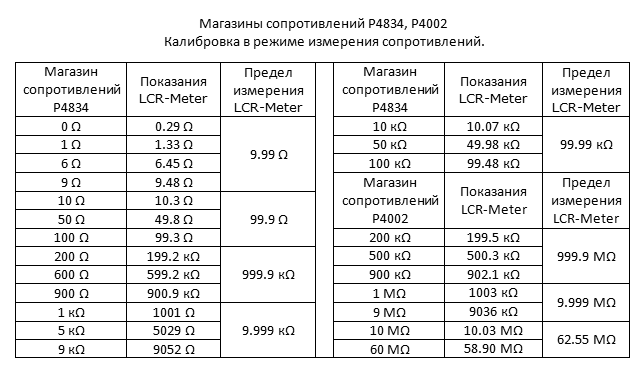

При калибровке измерителя сопротивления помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Особо не заморачивался. Проверил в основных точках. Чтобы понять, что из себя представляет девайс, этого достаточно. Получается, что сопротивление всех соединительных проводов +переходник/адаптер 0,29 Ом.

Сопротивления свыше 62,55МОм не измеряет. На самом деле и это очень даже неплохо.

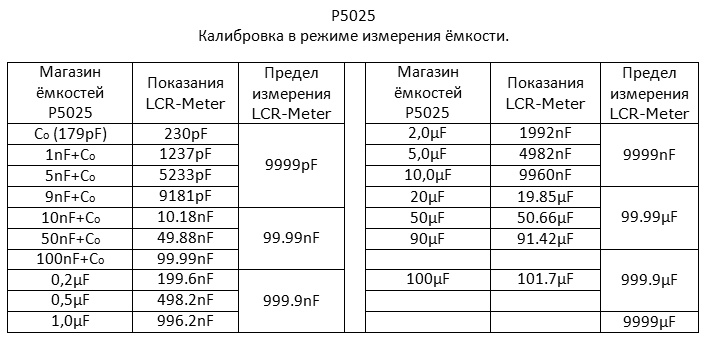

Перейду к измерению ёмкости. Каждый магазин имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (добавлять) при измерениях. В данном случае она составляет 179 пФ. Вот результат.

Ёмкость измеряет очень неплохо.
И самое главное, ради чего городил огород. Посмотрю, как точно измеряет ESR конденсаторов. Для этого из образцовых магазинов собираю схему.

На магазине ёмкостей выставляю 100мкФ. Соединяю последовательно с магазином сопротивлений. Получается эквивалент типичного электролита. Магазином сопротивлений буду изменять (как бы внутреннее) сопротивление электролита. И посмотрю, что же мой тестер покажет.

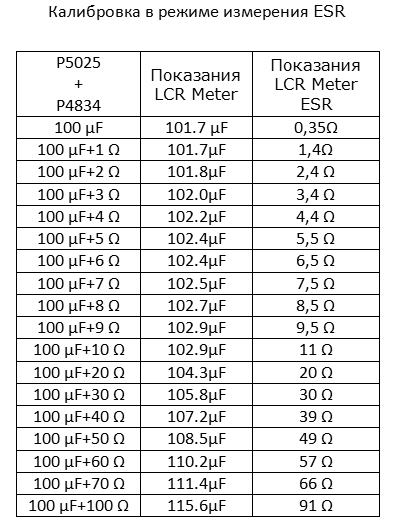

Все полученные данные свёл в таблицу.

Не забываем, что сопротивление проводов не скомпенсировано и составляет приблизительно 0,35Ом.
Каждый может сделать вывод сам. Мой вывод -это ОТЛИЧНЫЙ результат. Кто не верит, посмотрите мои обзоры и обратите внимание, как врут LCR-T4 и LCR-T3. ESR свыше 18 Ом LCR-T4 и LCR-T3 в принципе показывать не умеют.
Результаты тестов меня полностью устроили. Никакой дополнительной калибровки не требуется.
В последнем своём обзоре я калибровал тестер по заводской методике. Вот только смысла особого в ней не уловил. Как измерял, так и измеряет, никаких существенных изменений. Поэтому на этом заканчиваю.
Подведу итог.
Плюсы:
+ Измеряет почти всё, что нужно.
+ ESR конденсаторов измеряет очень достойно, намного лучше рассмотренных мною ранее вариантов тестеров.
+ Автоопределение компонента.
+ Определяет цоколёвку и проводимость транзисторов.
+ Определяет анод и катод диодов.
+ Небольшой ток потребления при тестировании.
Минусы:
— Батарея питания 9В.
— Для габаритных деталей придётся паять провода с крокодилами для подключения.
-Перед измерением НЕОБХОДИМО разряжать проверяемые конденсаторы, чтобы измерение не стало последним для прибора.
— Не рисует «схемку» тиристоров.
— Слабовата яркость экрана (расплата за малый ток потребления).
Ну и, наконец, вывод:
Как измерительный прибор этот тестер показал более достойный результат, и он в корпусе. Смущает только цена.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Я лишь могу гарантировать правдивость своих тестов. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!
