Заказал себе необычные часики. Для тех, кого раздражают светящиеся ночью часы, наверное, будет интересно.
Смотрим, в каком виде получил.

Коробочка совсем непрезентабельная.
Сами часы были в мягком «пупырчатом» полиэтилене. В комплекте поставки инструкция и четыре минипальчиковые батарейки.

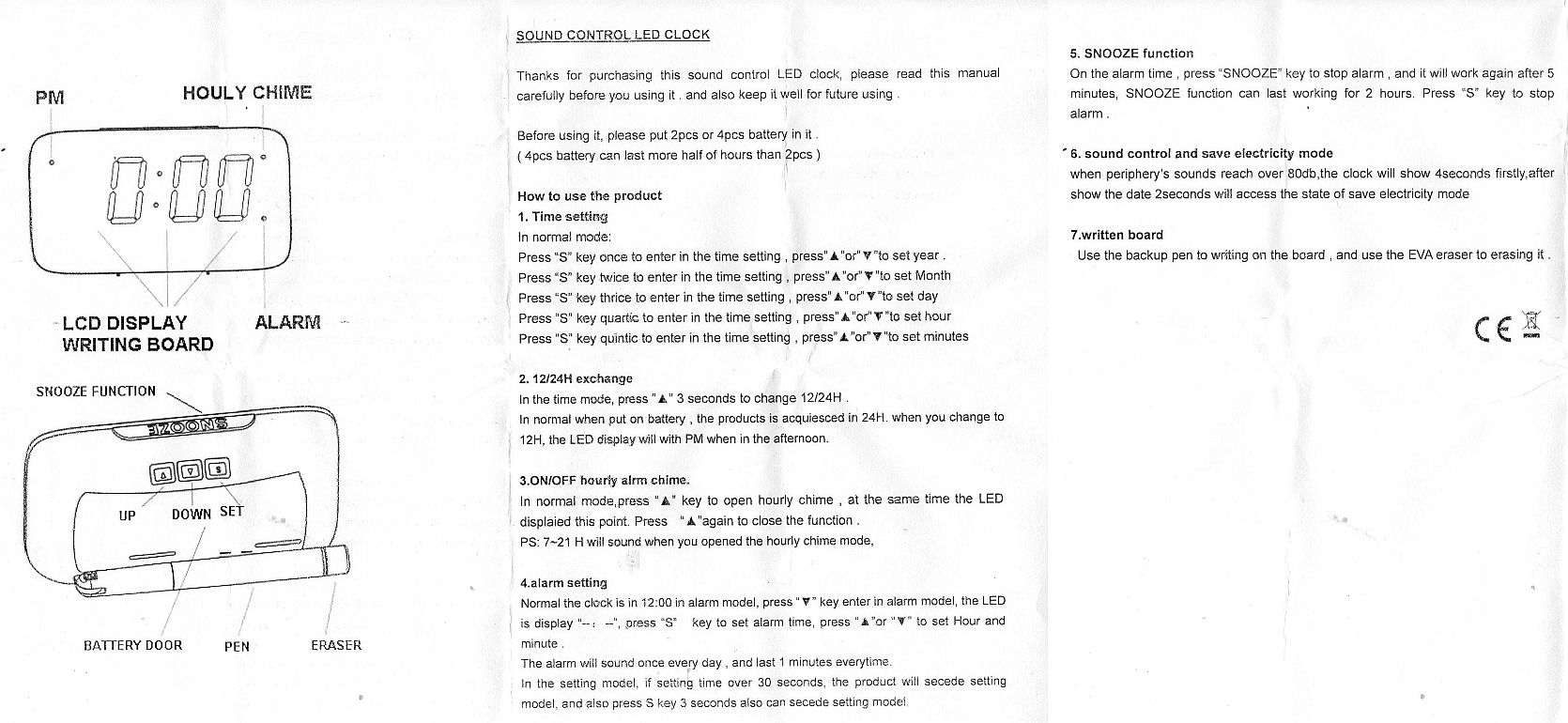

Инструкция на английском.


Лицевая часть часов (дисплей) заклеена защитной плёнкой.

Запитываются от четырёх батареек формата ААА.
Сзади три кнопки управления часами «UP», «DOWN» и «SET».

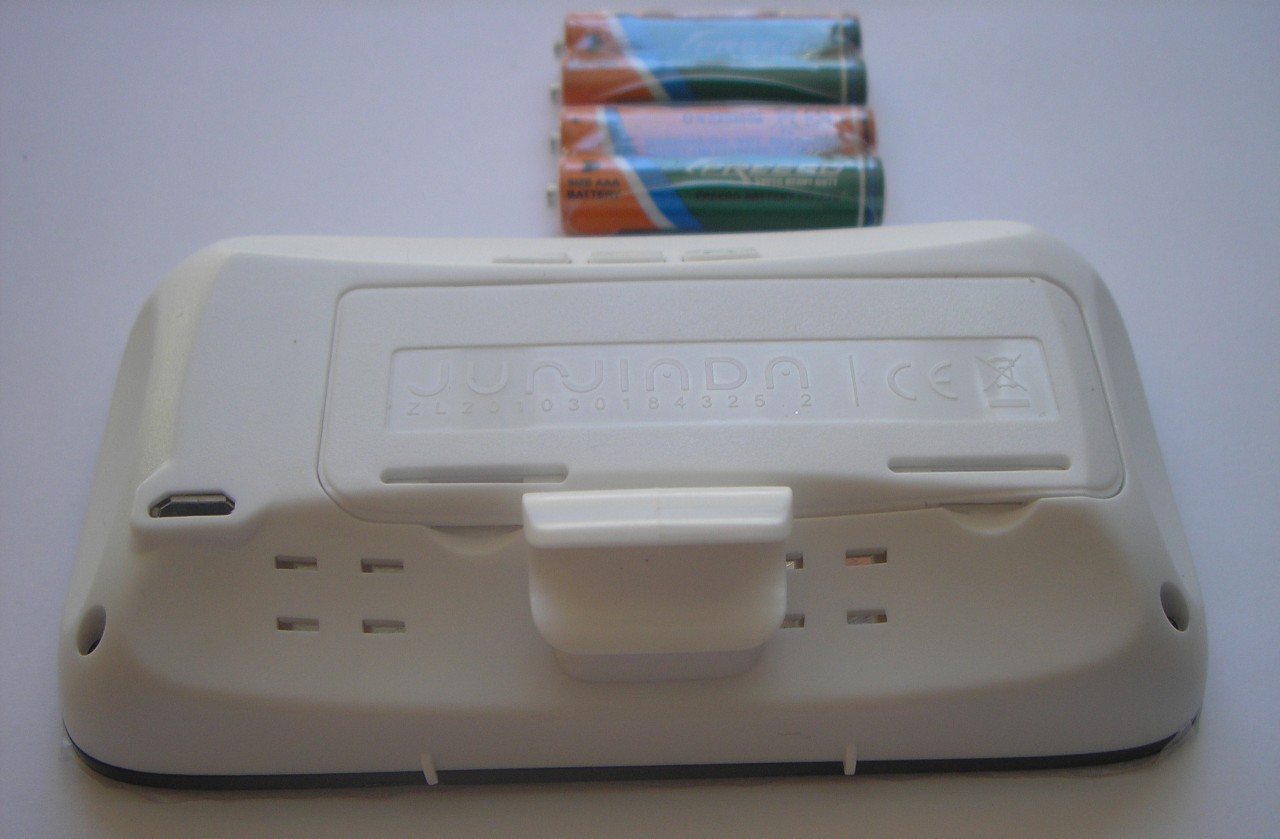

На крышке батарейного отсека фирменное название. Видно только на отсвет.

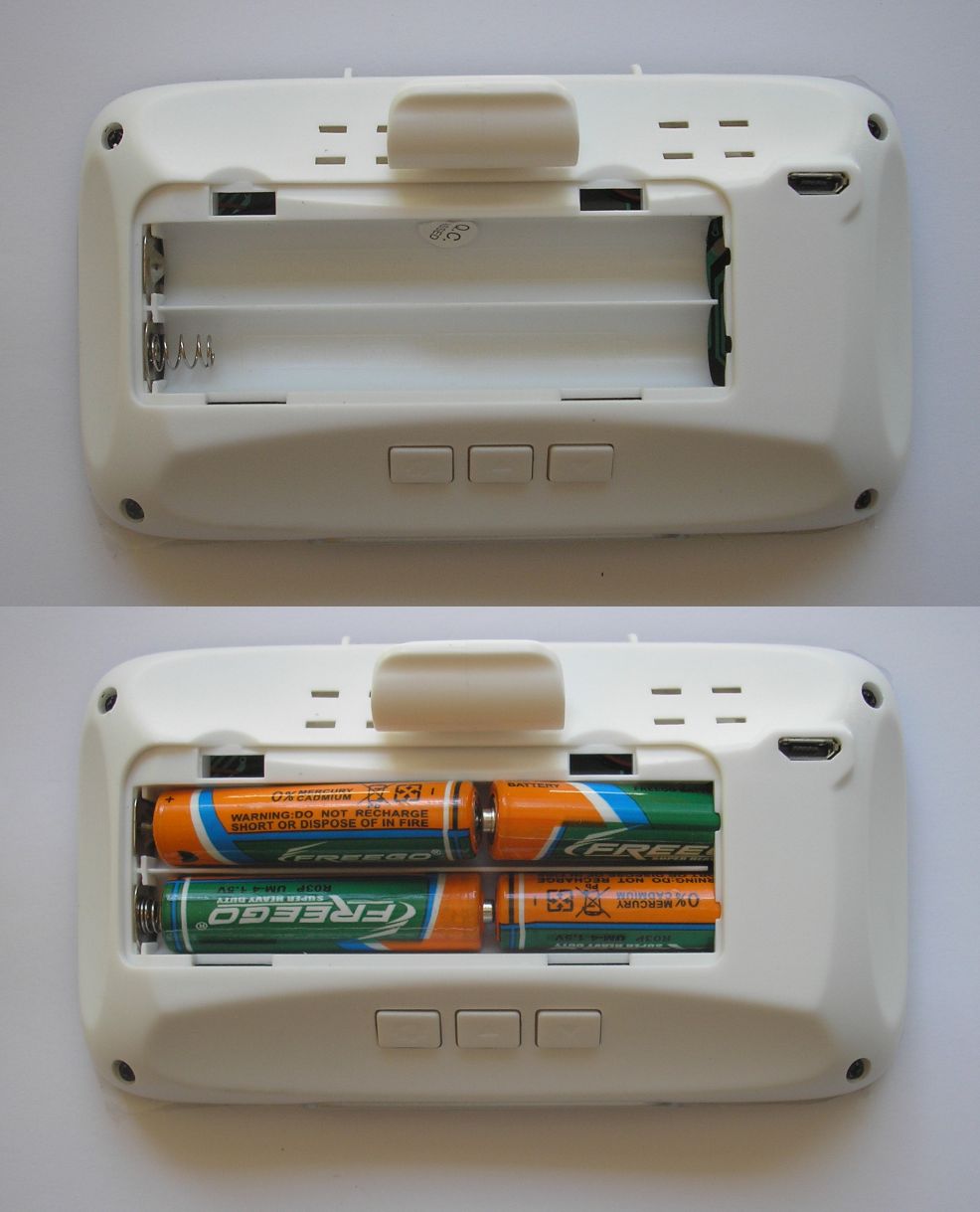

Батарейный отсек со стандартными пружинками. Плюс с минусом сложно перепутать.

Сзади микро-USB для подключения внешнего питания.


По размеру часы некрупные.

Понравилось то, что индикаторы синего цвета. Цвет лично для меня более спокойный, не такой раздражительный.
Не понравилось то, что яркость свечения слабовата для освещённых комнат. При искусственном освещении всё замечательно, но если будет ясный солнечный день, цифр вы не увидите. Яркость не регулируется. А было бы неплохо.

При работе от внешнего источника яркость ниже (5В однако). Яркость свечения индикаторов выше при работе от батареек за счёт более высокого напряжения питания (4х1,5В=6В).Ток потребления всего 10мА, что при работе от батареек, что от внешнего источника.

Особенность этих часов в том, что при работе от батареек (или аккумуляторов) они переходят в спящий режим через 5-6 секунд и гасят индикаторы. Для их пробуждения нужно слегка стукнуть по столу или громко кашлянуть. Кашлять ночью – совсем не вариант, а вот слегка стукнуть можно. Остальное всё стандартно, как у всех китайских часов с будильником. Ток потребления в спящем режиме измерить не смог. Слишком мал.
Перехожу к разбору.
Откручиваю четыре маленьких самореза.

Можете посмотреть на качество пайки. Всё стандартно. Ничего криминального не обнаружил.


В качестве «мозга» микросхема типа «клякса».

Микро-USB припаян жёстко. Сломать можно, но сложно.

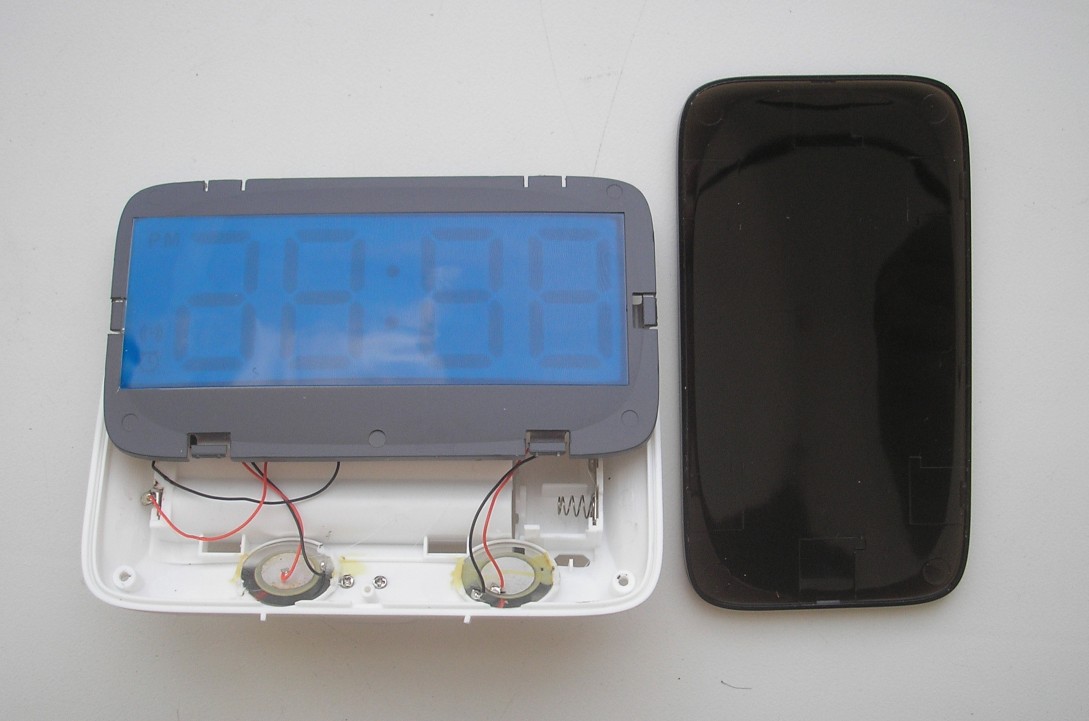

Со стороны батарейного отсека две пищалки. Та, что слева, в качестве акустического датчика. Сигнал поступает в «мозг» через SMD-сопротивление. Думаю, что можно подобрать чувствительность, тем, кого не устроит заводская настройка.


Сегменты часов собраны не из модулей, как обычно, а на светодиодах непонятного формата.


Цвет свечения – (очень) холодный белый. Немного отдаёт синевой. Фотоаппарат нарушил цветовой баланс. На снимке они кажутся синими.


Синий цвет свечения получается за счёт светофильтра. Можно поменять, если что.


Всё, что внутри я показал. Собираю всё в исходное.
Немного про будильник.
Пищит негромко пачками по три «пи-пи-пи». Чтобы проснуться, должны стоять рядом. Настройка интуитивно понятная, описывать нет смысла.
Будильник сигналит прерывисто в течение одной минуты, затем отключается. Если во время звонка нажать на верхнюю клавишу, будильник перейдёт в спящий режим (замолчит на время) проснётся через 5 минут.
Можно включить почасовой сигнал. Часы будут пикать каждый час с 7-00 до 21-00. Время изменить нельзя.
Вот в общем-то и всё.
Может про что-нибудь и забыл рассказать. Основное всё выложил.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи всем!
