Всем привет!
Засела у меня в голове мысль установить в квартире сенсорные выключатели света. Долго откладывал эту затею, но наконец решился и приобрел одно такое устройство.
О нем и хочу рассказать.
Вещь для меня новая, ни у кого из знакомых не видел и лично не пользовался. Вдохновился отзывами и обзорами людей из интернета. Было решено приобрести один экземпляр для, так сказать, пробы. Расположение одного из выключателей (именно его я и собрался заменить) в моей квартире не поддается никакой логике и с удобным использованием ничего общего не имеет. Поэтому наличие возможности управления новым выключателем с пульта для меня было жирным плюсом.
И вот посылка с девайсом у меня на столе.

Внутри небольшая коробочка с обозначением конфигурации выключателя. Из информации о производителе только надпись Made in China.

Содержимое коробки полностью соответствует перечню на сайте. В него входит: непосредственно сам выключатель, пульт дистанционного управления, элемент подключаемый в электрическую цепь (необязательно) и инструкция развертыш на английском и китайском языках.

Технические характеристики:
Номинальное напряжение: AC 110-240
Максимальная нагрузка: 3-300W, 800W общая
Рабочая температура: -20 ° C ~ 70 ° C
Относительная влажность: 10% ~ 93% (без конденсации)
Рабочая частота: 50 / 60Hz
Потребление энергии: 0.02W
Количество включений: 100000 раз
Данный выключатель работает с одним потребителем, также есть версии для работы с двумя и тремя. (Имею ввиду линии подключения).
Внешний вид такой как я и ожидал, рассматривая фото на сайте магазина. Качество изготовления довольно приличное, собрано все тоже ровно и аккуратно.


Основные размеры устройства (в мм).


Беглым взглядом посмотрев в инструкцию, приступил к демонтажу старого выключателя. Но все оказалось не так просто. Углубление в стене оказалось раздолбаное и монтажная коробка тоже требовала замены. В итоге собрал, пока, все как было. А дабы удовлетворить свой интерес — подключил выключатель к настольной лампе. Здесь сложностей не возникло. Работает выключатель от малейшего прикосновения в область где светится контрольный светодиод, переключения происходят совершенно беззвучно. Обратил внимание, что чувствительности сенсора достаточно для срабатывания когда палец находится на расстоянии около 3-4 мм от выключателя. Кстати яркость светодиода (который светит в выключенном состоянии) ровно такая, чтобы увидеть расположение выключателя в темноте.

Разборка
Снимаем декоративную крышку, которая представляет из себя пластину из оргстекла приклеенную к пластиковой рамке.

Белая область и есть тот чувствительный элемент, который реагирует на касания. Далее снимаем верхнюю плату с сенсором. Она соединена с нижней через «колодку» контактов.

Отдельные фото.

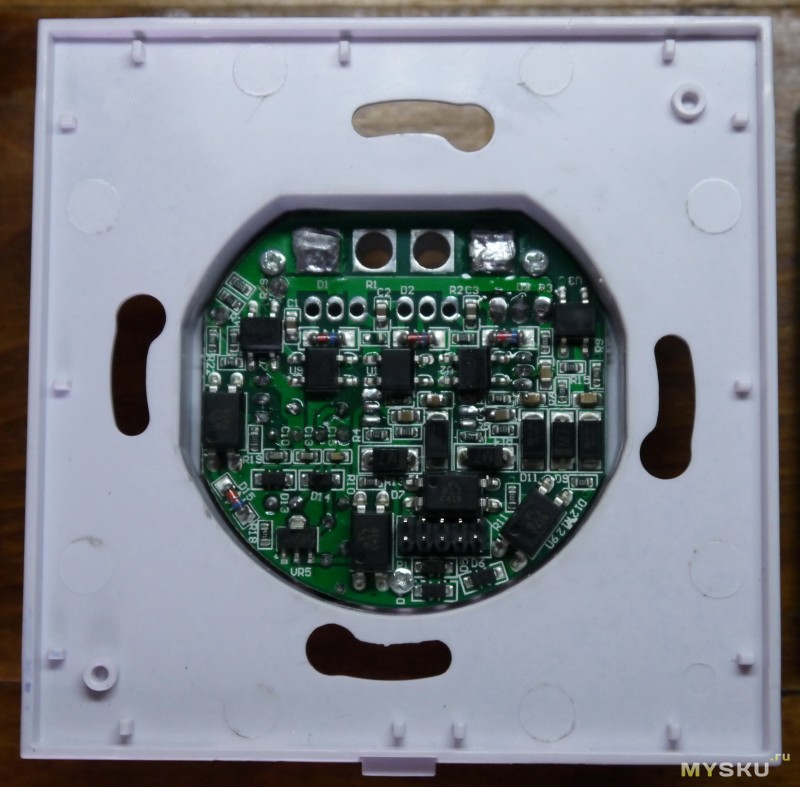

Нижняя плата крепится к основанию выключателя тремя саморезами. Откручиваем и вынимаем.

Вид сзади.

В электронике я не силен, поэтому подробного описания дать не смогу. Как я понял алюминиевая пластина предназначена для отвода тепла и привинчена к элементу который отвечает за переключения. Замерить температуру пластины и других элементов не могу, но тактильно за 2 часа работы при нагрузке лампой накаливания 60Вт, ничего не нагрелось.
Вот что находится под самой пластиной.


Пульт дистанционного управления.
Выключатель комплектуется пультом работающим на частоте 433 MHz. Дизайн пульта в виде брелка от сигнализации мопеда.


Собран достаточно неплохо. Пульт имеет четыре программируемые кнопки, которые во избежание случайных нажатий, закрываются шторкой, хотя и так достаточно тугие чтобы случайно нажать. Во время нажатий загорается синий светодиод. Такими пультами комплектуется большинство устройств такого типа (я так понимаю чтобы снизить их стоимость), а к некоторым вообще нужно покупать отдельно. Имеется возможность приобрести более «домашний» пульт.
Открутив 3 самореза пульт раскладывается на 3 части, хромированная вставка выполнена из металла.

Питание происходит от батарейки типа 27А.

.
Приятно удивила дальность действия пульта. В квартире он работал из любой точки что для меня является достаточным. Решил выйти на улицу для испытаний дальности (живу на втором этаже), отходя от дома продолжал производить вкл-выкл, на расстоянии около 50 м все работает (дальше окно скрылось из обзора за углом). Думаю такому радиусу действия найдут применение в частном секторе.
Обучение кнопок пульта довольно простое. Кнопки можно настроить на три режима работы:
1. Включить-выключить,
2. Только включить,
3. Только выключить.
Для настройки исходное положения выключателя- выкл. Прикасаемся к сенсору и ждем единичного звукового сигнала, после нажимаем нужную кнопку на пульте, слышим контрольный звуковой сигнал и готово — кнопка настроена на первый режим работы. Для наглядности я сделал ролик в котором можно посмотреть настройку кнопок для разных режимов.

Отмечу, что использовал выключатель только с лампой накаливания и при работе с ней никаких проблем не возникает. Читал что при подключении некоторых экономок иногда случаются ложные срабатывания. Для этого производитель комплектует выключатель вот таким элементом (помехоподавляющий конденсатор)

который подключается в цепь согласно инструкции

и призван устранить проблему ложных срабатываний.
В целом выключатель мне понравился, сейчас планирую купить еще один такой же только на 2 линии, и возможно какой-то более эстетичный пульт.
На этом все. Всем спасибо. Надеюсь обзор кому-то пригодится.
