Фонарь для кемпинга TGX-6059 на солнечной батарее

Прислали в привычном бумажном пакете, «пропупыренном» изнутри. Внутри картонная упаковка.


Коробка именно под эту модель.

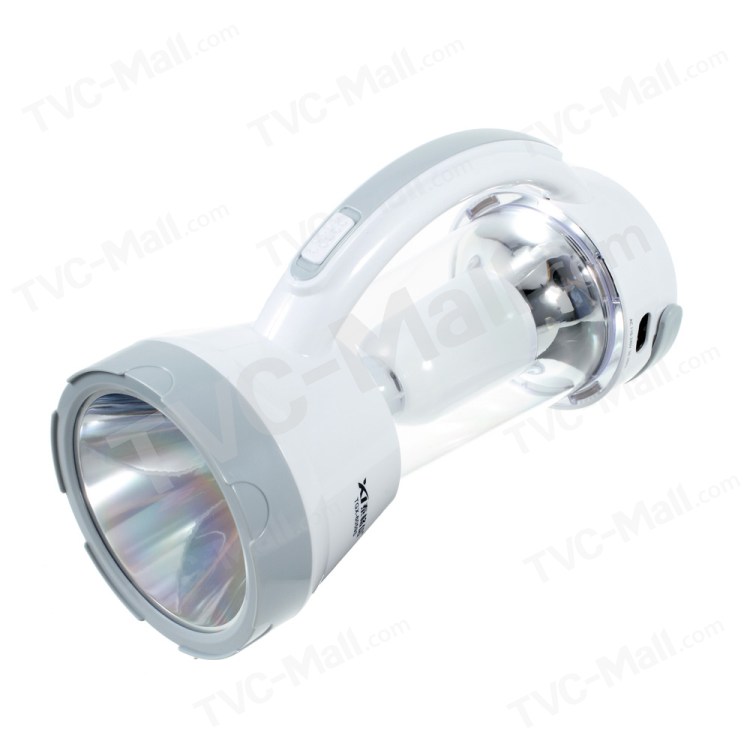

Смотрим характеристики со страницы магазина:

Product Description
TGX-6059S Solar Energy Multifunctional Emergency Lamp 16+1 LEDs
•Novel and beautiful emergency lamp
•Double enjoyment for appearance and practicality
•Two ways of usage: hand portable lamp and emergency lamp
•16 pcs 5631 SMD + 1 pc 1W LED head light, high brightness and long lifespan
•With solar charging function, convenient and eco-friendly
•Built-in rechargeable 1500mAh battery
•Long-life battery can be circularly used more than 400 times
•Suitable for outdoor camping, hone emergency light, etc
Package included:
•1 x TGX-6059S Solar Energy Multifunctional Emergency Lamp 16+1 LEDs
•1 x Charging Cable

И автоперевод:

TGX-6059S солнечной энергии Многофункциональный аварийная лампа 16 + 1 Светодиоды
• Новый и красивый аварийной лампы
• Двойное наслаждение для внешнего вида и практичности
• Два способа использования: ручная переносная лампа и лампа аварийной
• 16 шт 5631 SMD + 1 шт 1W светодиодный свет голова, высокая яркость и долго продолжительность жизни
• С солнечной функцией зарядки, удобный и экологически чистые
• Встроенная аккумуляторная батарея 1500mAh
• Длительный срок службы батареи может быть циркулярно использовано более 400 раз
• Подходит для наружного кемпинг, отточить аварийное освещение и т.д.
В пакет включено:
• 1 х TGX-6059S солнечной энергии многофункциональные аварийная лампа 16 + 1 Светодиоды
• 1 х зарядный кабель

Фонарик был дополнительно упакован в мягкий полиэтилен. Это всё, что входило в комплект поставки.

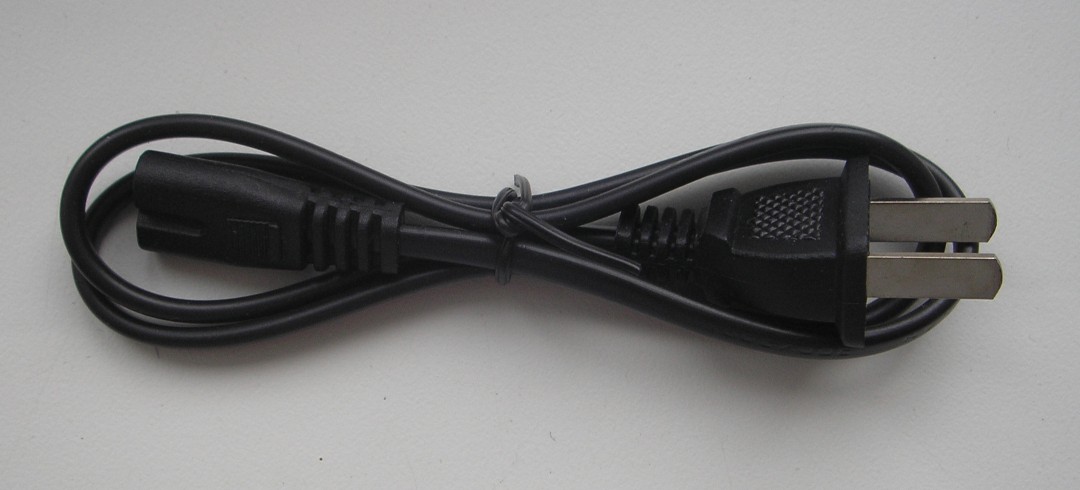

Кабель зарядки с ненашей вилкой.


Понятен подарок. Без него от сети 220В зарядить будет сложно.

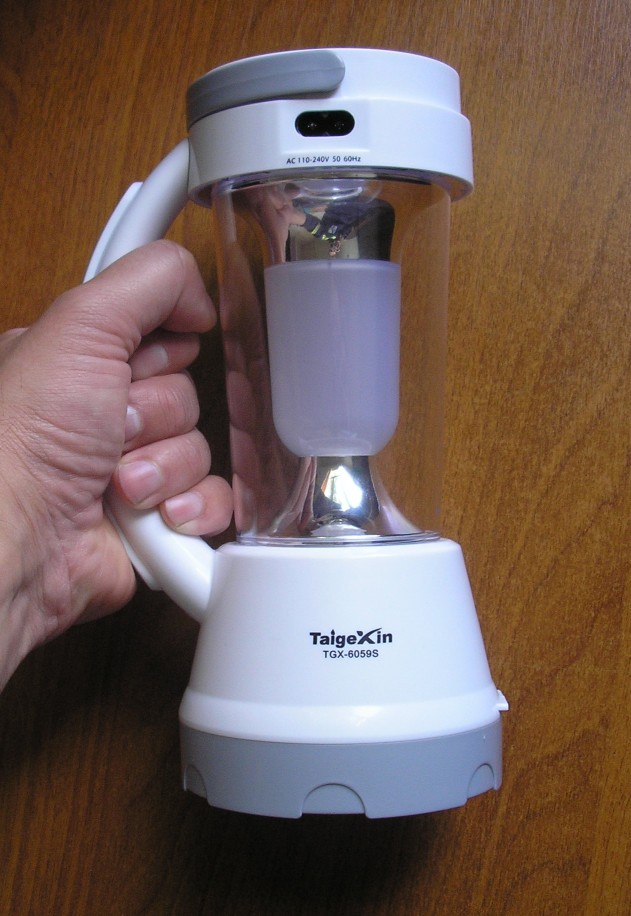

Размер большой.

Масса тоже. Почти 400г.

Корпус фонарика и все свето-отражающие/пропускающие/рассеивающие элементы изготовлены из пластика.
Изначально наиболее важные элементы укрыты плёнкой. Выключатель зафиксирован скотчем от случайного включения.

Солнечная батарея тоже была защищена плёнкой.


На одной из сторон была наклейка.


Защитный слой я стёр. Но всё равно ничего не понял.


Имеется откидывающийся подвес.

Можно и на сучок подвесить.

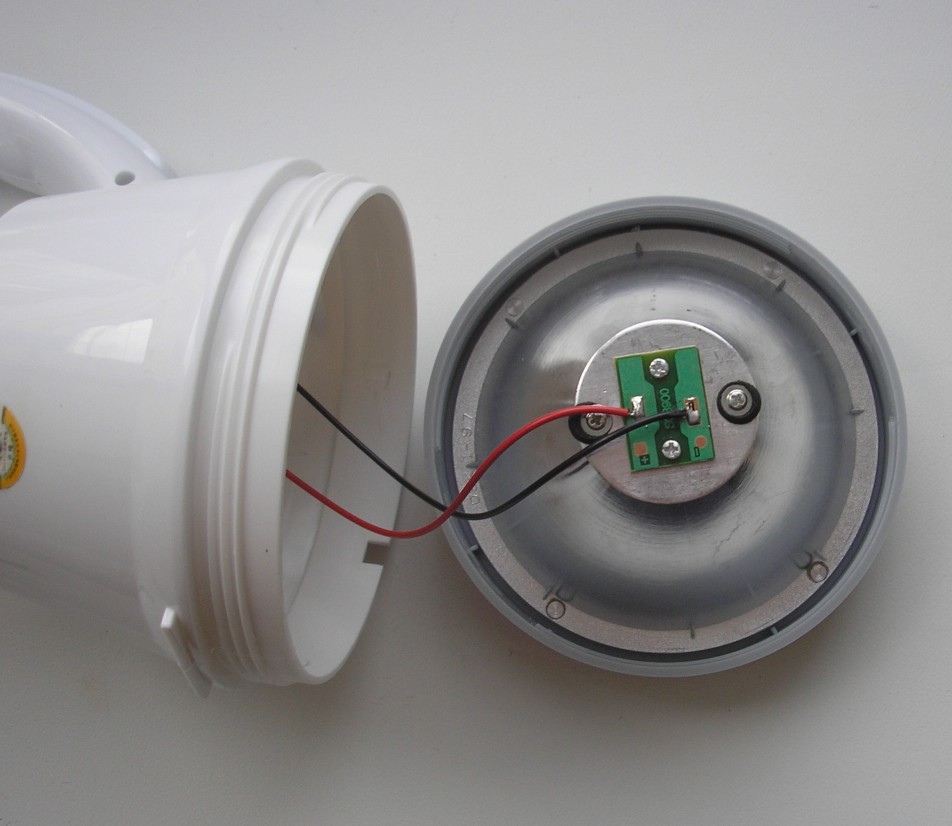

Начинаю с той части, что называется фонарик.

Здесь обычная резьба.

Все элементы из пластика.

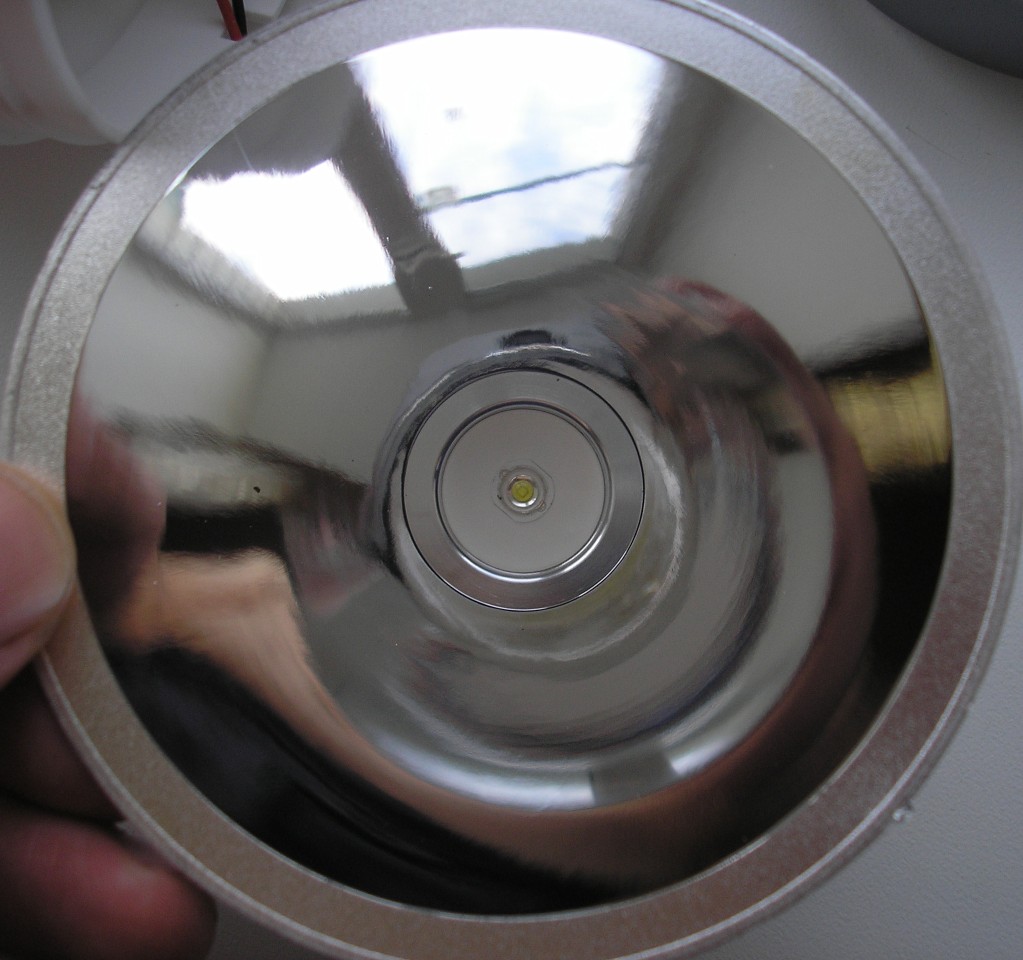

Светодиод на толстой алюминиевой пластине.


Откручиваю три самореза на ручке и ещё один, который спрятан под непонятной наклейкой.

Выключатель/включатель находится на ручке.

Он на три положения: Фонарь-Выкл-Светильник.


Светодиоды светильника напаяны аккуратно. Здесь замечаний нет. Очень похожи на SMD 5630/5730.

На странице магазина написано SMD 5631. Что за «зверь» не знаю, характеристик не имею.
В качестве зарядки – обычный балластный драйвер. Ничего нового не придумали. Поэтому при заряде строго следим за временем. Когда подключен к сети или солнце попадает на фотоэлементы, светодиод горит красным. «Умом» не обладает. Об окончании заряда не сигналит. Тупо горит.


Балластный конденсатор ёмкостью 1мкФ.

Основную часть схемы я зарисовал.

Все плюсы и минусы подобных схем я рассматривал уже много раз:
— Нельзя включать фонарик/светильник во время зарядки.
— Нет гальванической развязки с электрической сетью.
— Строго следим за временем зарядки, чтобы исключить перезаряд /недозаряд аккумулятора.
Ток заряда легко можно посчитать по уже надоевшей всем формуле.


Где U (В) – напряжение на аккумуляторе (грубо 4В).
Получил зарядный ток 68мА.
Встроенный аккумулятор без названия. Единственное, что нашёл, это надпись о его габаритах(64х33х22,5) и непонятную цифру 188.

На сайте написано:
Built-in rechargeable 1500mAh battery
Есть большие сомнения. Проверить невозможно. Только косвенными методами.
Я уже вычислил зарядный ток 68мА. Если следовать инструкции на упаковке (больше никаких инструкций не было):


В ней написано 10 часов до полного заряда. 68мА*10ч=680мА*ч. С учётом потерь на химические процессы, получается не более 0,5А*ч. Нас не проведёшь!
И ещё немного информации, кому-то может пригодиться. Ток КЗ солнечной батареи при ярком полуденном солнце около 100мА. На данный момент аккумулятор не совсем заряжен и не совсем разряжен. Напряжение на нём 3,9В. Включаю фонарь. Ток 200мА. Напряжение на 1Вт светодиоде 3,5В. Включаю светильник. Напряжение падает до 3,1В при токе 350мА. На свежезаряженном аккумуляторе и ток и яркость будет заметно выше. Никаких токоограничивающих сопротивлений нет. Напряжение напрямую с аккумулятора идёт на светодиоды. Ток ограничивает только внутреннее сопротивление аккумулятора! Если исходить из опыта, который имею, срок службы данного аккумулятора 1-2 года. Через некоторое время его придётся менять. Тогда надо будет подумать об ограничении тока. Либо сопротивление поставить, либо МС драйвера светодиода типа AMC7135.

Обзор делал.

Попробовал в качестве фонарика
Световая диаграмма выглядит именно так. Фоновая подсветка с широким углом и мощный луч по центру. Так он светит в подъезде.


Сначала подумал, что китайцы опять накосячили. Но ведь этот фонарик не гуляния по подъездам. Он для отдыха на природе.
Я вышел на улицу и осветил им дорогу. Спокойно можно идти в темноте, а если что-то необходимо увидеть вдали, центральный луч бьёт не менее 200м.
Цветовая температура — Нейтральный БЕЛЫЙ.
Сейчас нахожусь в командировке. Решил прогуляться вокруг подстанции.



Встретил мохнатого зверя.
