USB тестер на 15В (KCX-017)

Цена:  не указана

Перейти в магазин

Небольшой рассказ про USB тестер с рабочим напряжением от 3 до 15В. Актуально для тестирования смартфонов, которые поддерживают функцию Quick Charge 2.0. Если интересно, заходим.
Прибор обозревался не один раз. Поэтому в обзоре некоторая информация будет опущена.
Для тех, кто до сих пор не знает для чего нужен сей девайс, почитайте мой предыдущий обзор:
skuonline.ru/blog/tvc-mall/7724.html
Тестер получил в простом полиэтиленовом пакетике с замком.


Product Description
KCX-017 3-15V USB Mobile Power Charger Capacity Current Voltage Tester Testing Tool
•Mini portable design
•LCD display with backlight
•Test content: battery voltage/current/discharge capacity
•Input voltage: 3 — 15V / 50mA — 3500mA
•Output voltage: 3 — 15V / 50mA — 3500mA
•Capacity: 0~19999mAh
•Testing mobile power capacity: first mobile power is fully charged, and the measured electric meter data is cleared. Mobile power supply connected to the load (or phone) discharge (divided into multiple discharge) after discharge tester display output capacity (in mAh) value, by the following formula: mobile power capacity (mAh) = output capacity mAh x output voltage 5V / mobile power efficiency (default 0.85) / mobile power battery voltage 3.7V
•Battery capacity of mobile power is calculated according to the following formula: mobile power efficiency = output capacity (mAh) x output voltage 5V / mobile power battery capacity (mAh) / mobile power battery voltage 3.7V
•Test method: after the phone's battery runs out, charge the phone using a mobile phone charger connected to the tester, then the tester display output capacity. It can be calculated by the following formula. Battery capacity: off charge, the battery capacity = tester display capacity; start charging, mobile phone battery capacity = tester display capacity of about x0.9
Compatible with:
•Mobile phones
•Tablet PCs
•Mobile power chargers
Package included:
•1 x KCX-017 3-15V USB Mobile Power Charger Capacity Current Voltage Tester Testing
Автоперевод:
Описание продукта
KCX-017 3-15V USB Mobile Power Зарядное значение тока тестер напряжения инструмента тестирования
• Мини-портативный дизайн
• ЖК-дисплей с подсветкой
• Содержание теста: напряжение батареи / ток / разрядная емкость
• Входное напряжение: 3 — 15В / 50мА — 3500mA
• Выходное напряжение: 3 — 15В / 50мА — 3500mA
• Емкость: 0 ~ 19999mAh
• Тестирование мобильных мощность: первая передвижная сила полностью заряжена, а измеренные данные электрический счетчик очищается. Мобильный источник питания подключен к нагрузке (или телефон) разряда (разделен на несколько разряда) после выхода дисплея разряда тестер емкости (в мАч) стоимости, по следующей формуле: мобильный мощность (мАч) = выходная мощность х выходное напряжение мАч 5V / эффективность передвижная сила (по умолчанию 0.85) / передвижная батарея питания напряжением 3,7 В
• Емкость батареи мобильного мощности рассчитывается по следующей формуле: мобильная энергетическая эффективность = выходная мощность (мАч) х выходное напряжение 5V / мобильный емкость батареи питания (мАч) / передвижная сила 3.7V напряжение батареи
• Метод испытания: после того, как батарея телефона закончится, заряжать телефон с помощью зарядного устройства мобильного телефона, подключенного к тестеру, то емкость тестера вывода на дисплей. Это можно рассчитать по следующей формуле. Емкость батареи: от заряда, емкость батареи емкость = дисплей тестера; начать зарядку, батарея мобильного телефона емкость = дисплей тестер емкость около x0.9
Совместим с:
•Мобильные телефоны
• Планшетные ПК
• Мобильные зарядные устройства питания
В пакет включено:
• 1 х KCX-017 3-15V USB Mobile Power Зарядное Емкость Ток Напряжение тестирования тестер
Номер модели тот же, что и у известного всем тестера KCX-017.


Единственное отличие – это рабочее напряжение 3-15В.

Подоспела замена старому доктору.


Таким он был два года назад. Но после интенсивного тестирования появилась небольшая проблемка.

Эта проблема устраняется легко заменой разъёма. Но на горизонте появился другой тестер с более широким диапазоном рабочих напряжений. Захотелось узнать его возможности.
И этот девайс имеет три разъёма: входной кабель USB (папа), USB (мама) — выход, micro USB (мама) — вход (параллелен входному кабелю USB). А также кнопку для управления ячейками памяти.
На табло всё понятно: напряжение, ток, переданная ёмкость и номер ячейки энергонезависимой памяти. Всё один в один, как на старом.

Немного поясню для тех, у кого такого тестера нет и не было ни в каких вариантах. В ячейках хранится измеренная ёмкость, она сохраняется и после выключения девайса. Сбрасывается либо принудительным нажатием на кнопку (удержание 5 секунд), либо после достижения в ней максимальной ёмкости в 19999mAh. Ячеек всего 10.
Управление.
1. Два коротких нажатия — переход в режим переключения между ячейками памяти. В этом режиме экран начинает мигать. Короткое нажатие— переключение между ячейками. Можно «достать» все предыдущие замеры. Они хранятся в памяти. Можно посмотреть, что вы намерили ранее. Выход из этого режима те же два коротких нажатия.
2. Удержание кнопки 5 секунд — переход к следующей ячейке с одновременным обнулением её (следующей ячейки памяти) показаний. Т.е. если сейчас вы в ячейке №3, то при удержании кнопки на 5 секунд произойдёт обнуление следующей ячейки (№4) и переход к ней.
Ещё одно дополнение: ток менее 50мА отображается как нулевой, хотя заряд идёт.
С управлением разобрались. Теперь загляну, что внутри. Необходимо нейтрализовать четыре защёлки.


Практически всё место на плате занимает дисплей.

Токовые питающие провода (красный и чёрный) немного толще проводов с данными.

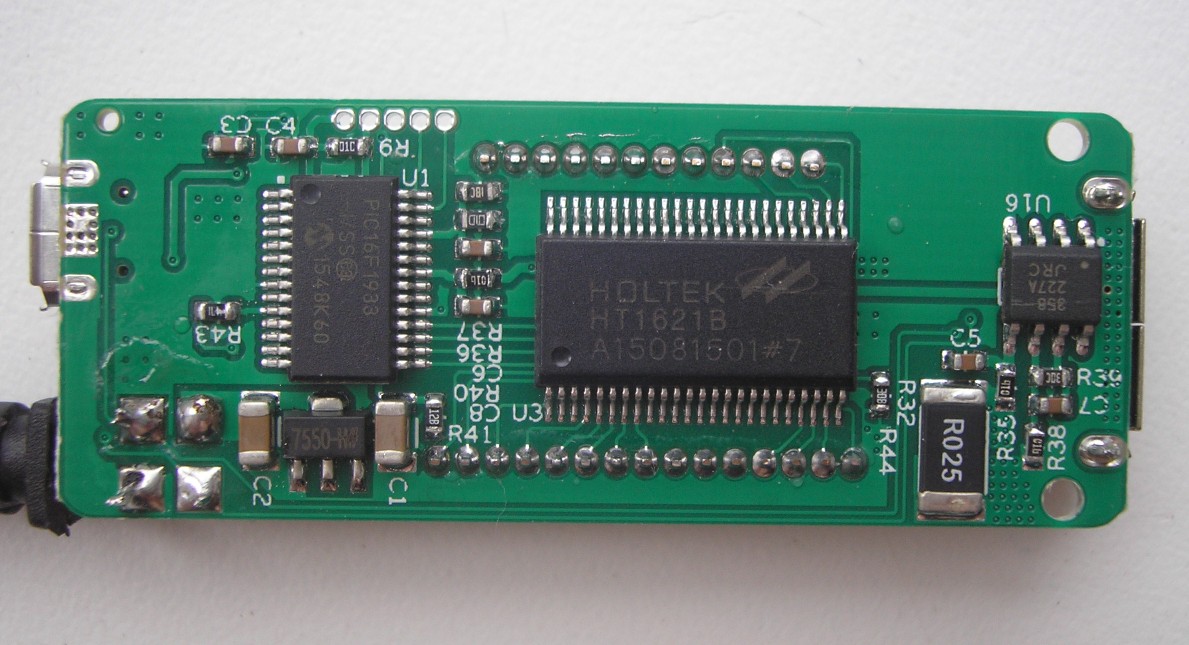

Всё основное расположено на обратной стороне.


Пайка нормальная, претензий не имею, правда флюс не везде смыт.
Плата измерителя содержит следующие компоненты:
— LCD дисплей с белой подсветкой.
— LCD контроллер HT1621B.
— PIC контроллер PIC16F1933-I/SS.
— Операционный усилитель LM358.
— Стабилизатор напряжения 5V (7550).
— Кнопка управления.
— Токовый шунт 0,025 Ом.
— Разъёмы с кабелем подключения.
Схема.

Самому рисовать не хватило усердия.
Кое-что подправил. Тестер ведь другой.
Проверил в деле.

Работает.
Сравнил два тестера (старый и новый).

Здесь никаких отличий, кроме контактов для подключения программатора.

Основные отличия на нижней стороне платы. В новом токовый шунт (один) на 0,025 Ом. А также стоит более мощный стабилизатор (7550) напряжения. Ничего существенного больше не обнаружил.

Похоже, что это он.

Входное напряжение до 24В.
Пора переходить к тестированию. Приборчик пришлось разобрать.
Измерил ток потребления.


Ток потребления около 11мА в зависимости от напряжения.
Протестировал точность показаний напряжения.

Точность фантастическая.
При напряжении менее 5В яркость начинает снижаться. При достижении 3,7В показания становятся еле видны.



По току тоже проверил.

Погрешность порядка 2%.
Подведу итог.
Неплохой приборчик для тестирования телефонов/аккумуляторов.
Из недостатков хочу выделить один: девайс не сумеет протестировать аккумуляторные батареи напряжением 3,6-3,7В (18650). Яркость экрана при этом напряжении не позволит считывать показания.
Из достоинств: рабочее напряжение до 15В как минимум.
Чтобы сделать правильный вывод, того, что написал, должно хватить.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи всем!
Распаковка.

Тестирование.
