Светильник с датчиком движения и освещённости

Цена: $4.45 (+доставка)

Перейти в магазин

Предполагал, что будет светильник с другими свойствами. Но теперь уж какой есть.
Посмотрим, сначала, в каком виде прислали.


Коробку помяли. Но сам светильник без повреждений.

В комплект поставки входит сам светильник с двусторонним скотчем для крепления на стену

и инструкция на английском и китайском (с обратной стороны) языках.

А теперь смотрим на страницу продавца.
Specification:
•Material: ABS
•Delay Time: 15s
•Induction Distance: 3-5m
•Illumination: Low 10lux light
•Voltage: 3-6V
•Power Supply: 4 x AAA batteries (not included)
•Static Features: ≤50UV
•Load Power: 600MW
•Dimension (mm): 190 x 30 x 15
•LED Quantity: 10pcs
•Light Color:
Характеристики:
размер: 190 x 30 x 15 мм
кол-во светодиодов: 10 штук
датчик освещённости и датчик движения
питание: 4 батареи типа ААА
дистанция срабатывания: около 3-5 метров

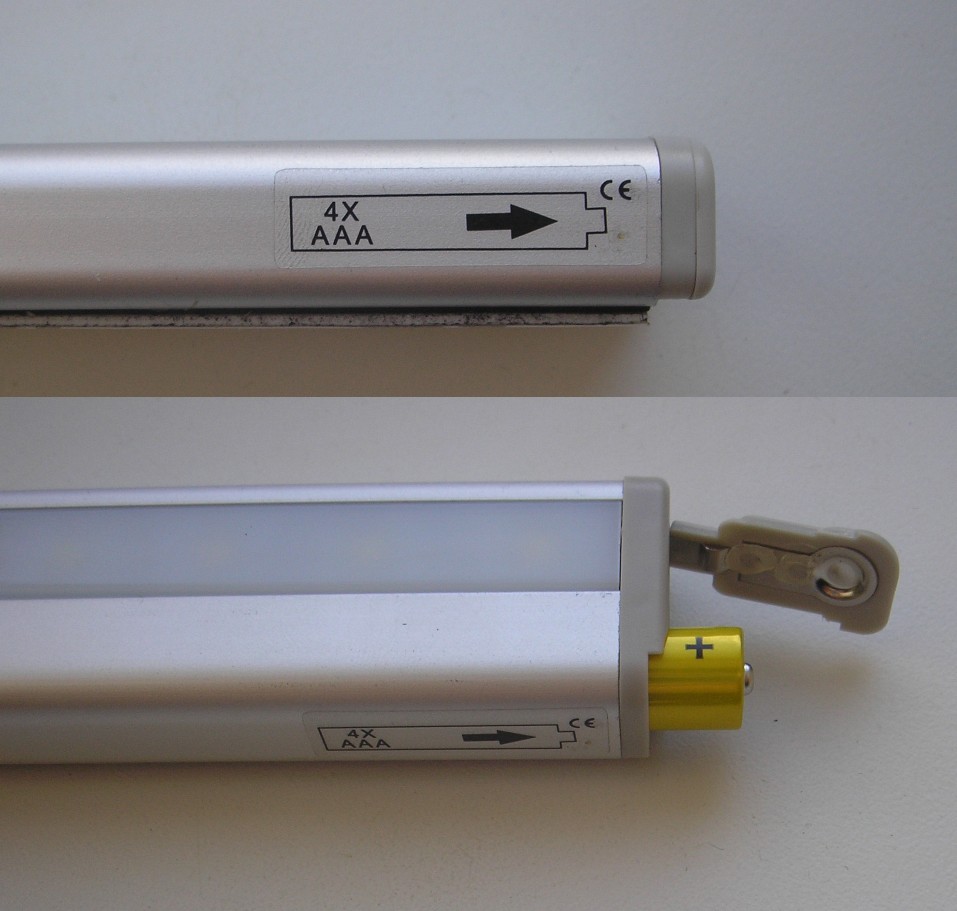

Батареи вставляются сбоку, для этого необходимо сдвинуть боковую крышку. Сдвигается очень тяжело, надо постараться.

Всего 4 батареи типоразмера ААА. Многовато.
Светильник может крепиться только на двусторонний скотч. Других видов крепления (например под саморез) не предусмотрено (это минус).
Но под скотчем прячется «резиновый магнит» (почти как у холодильников).

Это несомненно плюс.
Сначала приклеивается магнит в нужное место. А уж к нему крепится светильник.
Посмотрим, как светит.

Фото без рассеивателя.


Понятно, что этот снимок ни о чём. Просто вид спереди.
Отчётливо видно, что каждое втрое место под светодиоды пустует. Зачем так сделано, я не знаю. Могу только догадываться. Но здесь никакого обмана нет. На странице магазина чётко написано 10 светодиодов.
Осветил входную дверь. Так должно быть понятнее.

В замочную скважину попадёте. Светит ярко. Если точнее сказать, так ярко не нужно. Если б работал от сети – никаких проблем, а в итоге получается бесполезный расход батареек. Я бы одну батарейку заменил пустышкой. Яркость конечно же упадёт. А она такая (в шкафчике, например) и не нужна. И расход батареек уменьшится. Можно аккумуляторы поставить.
Люксметром тоже измерил. Всё свёл в табличку.

Эти данные чисто для сравнения яркости свечения от напряжения питания (для построения графика и не более). Как видим, девайс продолжает светить при снижении напряжения ниже 4В. Но уже при напряжении менее 5В яркость начинает резко падать.
Ток потребления на новых батареях около 0,3А. При обнаружении движения светит около 20 секунд. Можете прикинуть, на сколько хватит элементов питания. Получается, что мощность потребления светильником от новых батареек около Р=6В*0,3А=1,8Вт. В действительности меньше. Напряжение при таком токе будет проседать. Ток потребления в режиме ожидания 80мкА. Это реально измеренные показания. Движение человека схватывает с 4,5 метра. Угол захвата приблизительно 90˚. При удалении от перпендикуляра чувствительность падает.
Посмотрю, что может.
Никаких переключателей нет. Режим работы только один (это тоже минус). Срабатывает, когда датчик улавливает движение в тёмном помещении (в светлом не включится).
Пора смотреть, что внутри. Открутил два самореза на боковинах.
Затем вытащил рассеиватель.

Выдвинул плату (как из полозьев).

Корпус изготовлен из алюминиевого профиля.

Пайка на стандартном уровне.

В качестве «мозга» BISS0001.

tehnopage.ru/Datashyts/BISS0001.pdf -Даташит и схема на МС BISS0001 в формате pdf.

Это схема из даташита.
Под линзой спрятан датчик движения.

фоторезистор (датчик освещённости CDS) установили на краю платы.

Наилучшее применение подобных светильников – там, где невозможно подключение к электросети, либо это подключение предполагает большие сложности. Например: шкаф, балкон, гараж или туалет на даче.
На этом ВСЁ!
Нужен или нет, решать вам. Все тонкости я разобрал. Предупреждён, значит вооружён.
Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи всем!
