Mini Soldering Station BAKU BK-938 для SMD компонентов
- 21 читатель · 217 топиков · RSS
Цена: US$12.67 (+доставка)
Паяльных станций в личном пользовании у меня нет. На работе не в счёт. Поэтому и заказал.
Пробегусь по-быстрому, в каком виде прислали.
Коробку немного помяли. Но даже при более сильных повреждениях испортить содержимое сложно.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/173869.jpg)
Когда поднял пенопласт, сильно удивился.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/bebbd8.jpg)

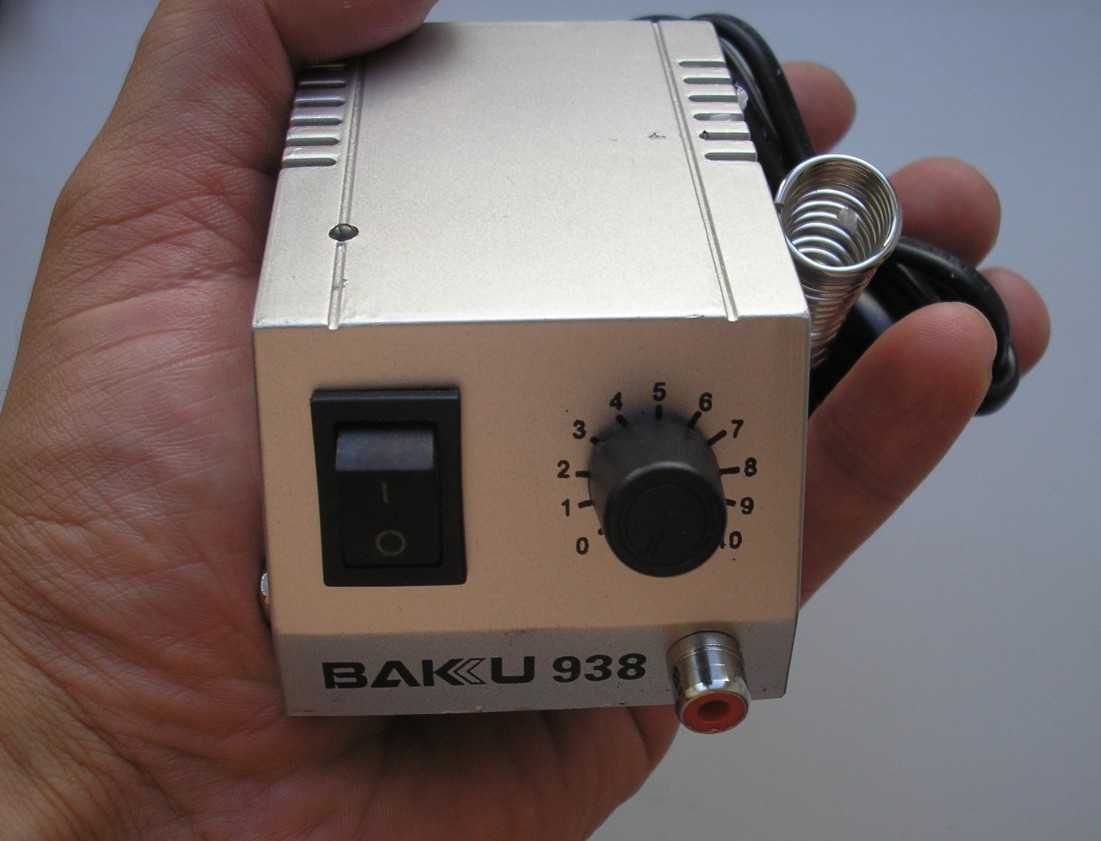

Меня шокировали размеры этой станции.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/b0e5d5.jpg)
Взвесил.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/fe4d31.jpg)
Даже не предполагал, что паяльные станции бывают такими маленькими.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/c9e3b3.jpg)
Вот, что написано на странице магазина:
Product DescriptionТо, что паяльник питается от 12В и можно регулировать температуру жала – это хорошо. Обязательно поверю.
BAKU BK-938 Powerful & Fast Mini Soldering Station
•Professional soldering tool for telecommunication, small but very full and fast
•450°C achievable in less than a minute
•Variable wattage from 1 to 18 watt at 50 to 450°C
•Electricity saving up to 70%(THT)
•Short handle for perfect soldering balancing
•Light weight handle for perfect soldering for long time
•No leakage of AC volt as soldering pen is working at 12V technology(safe for sensitive IC's)
•Electric shock proof(It is fully safe against electrical shock)
•User friendly, long life heater
•The soldering handle cable length: about 80cm; charging cable length: about 110cm
•With exquisite packaging box
Package includes:
•1 x BAKU BK-938 Powerful & Fast Mini Soldering Station
Паяльная станция пришла с нашей вилкой. Вариантов для выбора нет. Всё как на странице магазина.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/98b41e.jpg)
Паяльник, как и сама станция, миниатюрный. Ручка из алюминия.
В месте хвата и входа кабеля мягкая резинка.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/3889e8.jpg)
Резинка с трудом, но снимается, оголяя алюминиевую суть ручки.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/104f9d.jpg)
Паяльник подключается к станции посредством разъёма типа тюльпан.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/286c05.jpg)
Кабель мягкий, вместе с паяльником длиной чуть более метра.
Можете оценить размеры жала.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/8d3ffd.jpg)
Этот паяльник только для SMD компонентов.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/6786d2.jpg)
Что-то серьёзное им паять не получится. А вот поставить новую микросхему вместо испорченной сложностей не возникнет.
Жало почти как иголка.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/b18c5c.jpg)
Чтобы его снять, достаточно скинуть пружинку.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/134132.jpg)
Жало с разрезом.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/2ff608.jpg)
Проверил магнитом, оно абсолютно не магнитится, что за сплав не знаю.
Запасные жала можно купить в одном известном китайском магазине.
Разбор паяльника закончу вот этим фото.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/8ed923.jpg)
Перехожу к изучению самой станции.
Чтобы понять принцип работы, необходимо разобрать. Открутил четыре самореза. Один из них держит подставку под паяльник.
Внутри обычный понижающий трансформатор 220В/12В и регулировочный узел.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/202f45.jpg)
Далее необходимо открутить гайку переменного резистора.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/9bfab9.jpg)
А вот и регулятор.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/fa6958.jpg)
Внутри схема на «мощном» симисторе МАС97А6.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/17f5a9.jpg)
www.allcomponents.ru/motorola/mac97a6.htm
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/a36a0c.gif)
Симисторный блок регулировки мощности (температуры) подключен последовательно первичной обмотке трансформатора. Принцип его работы объяснять не буду, он понятен по
кракозабрам на выходе трансформатора (на нагревательном элементе пальника) при различных положениях движка регулятора мощности.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/47b4ac.jpg)
Ну и в конце несколько тестов.
На выходе станции переменное напряжение. При максимальной мощности — 12,8В. На холостом ходу (без паяльника) чуть повыше.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/ac7f66.jpg)
Измерил мощность потребления от сети (обещал в самом начале).
12,8Вт при напряжении в сети 227В. Это явно не 18Вт.
По поводу температуры жала. Максимально сколько даёт паяльник — 326˚С. И это не 450˚С, как обещано.
![](http://skuonline.ru/uploads/images/00/09/32/2016/09/13/760b1e.jpg)
Температуру в зависимости от мощности промерил при различных положениях потенциометра.
2 — 2,2Вт — 89˚С.
3 — 3,5Вт — 133˚С.
4 — 5,9Вт — 148˚С.
5 — 6,5Вт — 210˚С.
6 — 8,0Вт — 234˚С.
7 — 9,4Вт — 261˚С.
8 — 10,9Вт — 287˚С.
9 — 11,8Вт — 297˚С.
10 — 12,7Вт — 326˚С.
И по поводу основного предназначения. Жало облудилось хорошо. Паять одно удовольствие.
Пора подводить итоги.
Плюсы:
+ Малый вес.
+ Сменные тонкие жала. Если вам нужен паяльник для монтажа SMD компонентов, всякой мелочи – это то, что нужно.
+ Длинный и гибкий кабель.
+ Подставка под паяльник, с возможностью смены расположения.
+ Наша сетевая вилка.
Минусы:
— 18Вт наверное лучше, чем 12Вт :)
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
Надеюсь, хоть кому-то помог.
Удачи!
