Светодиодная лампочка 12W E27 1130LM Spiral 60 (?) LED 2835

Цена: $2.89+(доставка)

Перейти в магазин

У меня уже много всяких лампочек собралось. Эту заказал науки ради. Посмотрю, что внутри, определю, как светит. Лампочка интересная, с интригующим внешним видом. Такую ещё не потрошил, может кому-то тоже интересно будет.

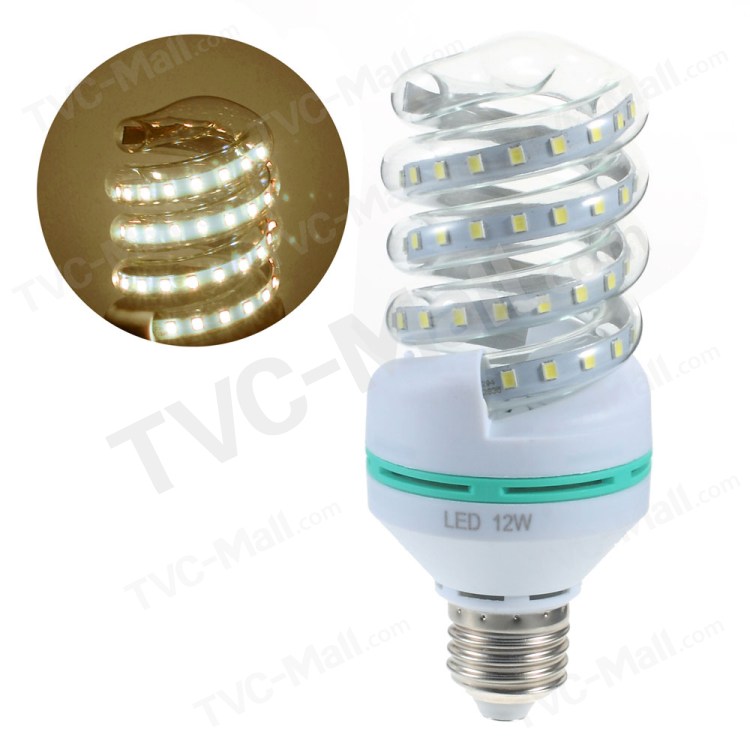

Вот, что написано на странице магазина

Мощность: 12 Вт.
Световой поток: 1130LM.
Количество светодиодов: 60шт.
Что смогу, проверю.
Но сначала, пробегусь по-быстрому, в каком виде пришла.

Упакована как обычная лампочка.

Лампочка стандартных для «энергосберегаек» размеров, под неё и делали.

Взвесил.


Выбирал всё по тому же принципу. Первым условием было наличие электронного драйвера. Он имеет ряд существенных преимуществ перед балластом в виде конденсаторов. Это и отсутствие пульсаций светового потока частотой 100Гц (вредных для глаз), и диапазон рабочих напряжений (100-265V). Вторым условием была цена.
Светодиоды SMD2835 имеют паспортную мощность 0,2Вт. Всего 60 штук. 0,2Вт*60=12Вт. Выше этой мощности лампочка светить не имеет права.
Логические выводы сделаны, осталось на практике при помощи небезызвестных приборов проверить реальную мощность и оценить надёжность лампочки.
Смотрим потребление по переменному току.

Активная мощность почти 14Вт.
Чтобы измерить чисто светодиодную мощность, необходимо сначала лампочку разобрать.

Без медиатора не обойтись. Разбирается как «энергосберегайка» и очень-очень туго.
Но в этой половине ничего интересного.


Драйвер в другой части. Всё очень аккуратно.

Светодиоды «наклеены» на алюминиевые пластины, изогнутые в форму спирали. По спирали и вынул. Трубки из пластика (кстати, не сразу понял).

Пайка без замечаний.

А вот и несостыковка. «Чёрным по белому» написано 4 параллели по 8 светодиодов в каждой. Итого 32 светодиода на каждой полоске. Всего 64 светодиода в лампочке, а не 60 как на странице магазина.


Драйвер бестрансформаторный. Жёлтенький – это дроссель.

По входу стоит конденсатор 10мкФ*400В, по выходу – 2,2мкФ*400В. Оба кондёра на 105 градусов.
В роли предохранителя узкая дорожка на печатке.

В качестве регулятора микросхема ВР9833А.

В роли токозадающих резисторов RS1 и RS2 (1,8 Ом и 1,6 Ом).

Чтобы было понятно, нарисовал условную схему.

Пора измерять светодиодную мощность.
На выход драйвера подключаю амперметр и вольтметр.

Мощность лампочки по постоянному току Р=52,3В*0,23А=12Вт. Остальное (почти 2Вт) потребляет драйвер.
Показания вольтметра на снимке слева, амперметра — справа.
С мощностью разобрались. Надо посмотреть, как светит.

Буду сравнивать с лампой накаливания 100Вт (№2) и «энергосберегайкой» 26Вт (№3).
Лампочки по очереди вкручивал в плафон на кухне. Яркость контролировал люксметром. Светодиодная оказалась самой неяркой. На самом деле светодиодная светит приблизительно на уровне сотки, но диаграмма освещённости у неё немного отличается от лампы накаливания.
Люксметр лежит на краю кухонного стола.

Несколько слов по тепловому режиму и надёжности. Трубки из пластика. Пирометром здесь не измерить. Пошёл другим путём. Измерил площадь двух пластин:
S= 0,75см*37см=27,75см2, 2S=27,75см2*2=55,5 см2
Посчитал площадь, которая приходится на 1Вт рассеиваемой мощности.
55,5 см2/12Вт= 4,6см2/Вт. Сравнил этот показатель с лампочками, которые работают в зале с февраля 2014 года. У них этот показатель равен 5,2см2/Вт. При этом температура платы 78˚С! Это предел. У рассматриваемой лампочки приведённая площадь ещё меньше. Мощность необходимо снижать!
Второй косвенный признак, показывающий на необходимость снижения мощности – рассеиваемая мощность каждого светодиода. Мощность лампочки 12Вт. Всего 64 светодиода. Каждый светодиод рассеивает 12/64=0,19Вт при максимуме 0,2Вт.
Ну и, наконец, пульсации. Собираю схему согласно ГОСТа.
ГОСТ Р 54945-2012 — Здания и сооружения Методы измерения коэффициента пульсации освещенности.

Пульсаций нет никаких абсолютно: ни на низкой, ни на высокой частоте.
Вот, что показывает осциллограф (лампочка включена/выключена).

На этом можно заканчивать обзор. Но я не успокоился, решил уменьшить мощность. Увеличил сопротивление RS1 (1,8 Ом). Вместо него впаял 3,6 Ом. RS2 не трогал. Мощность снизилась с 13,9Вт до 10,1Вт (чисто светодиодная до 8,4Вт). Яркость немного упала. Но хотел бы напомнить особенность светодиодной продукции. При снижении мощности в 2, яркость падает только в 1,5 раза.
На фото слева – мощность лампочки с сопротивлением RS2 (1,6Ом), RS1выпаяно.
На фото справа – мощность лампочки с сопротивлением RS2 (1,6Ом) и RS1 (3,6Ом).

Вот в общем то и всё. Изложил всё, что накопал. Теперь пусть светит.
Не у всех есть приборы, которые есть у меня. Поэтому, надеюсь, что хоть кому-то помог разобраться.
Как распорядиться сведениями из обзора, каждый решает сам. А я лишь попытался помочь увидеть то, про что в магазинах не пишут.
Вот теперь всё.
Удачи!
