У меня есть PowerBank с поддержкой быстрого заряда. Для него и заказал. Небольшой рассказ про USB зарядку с поддержкой Qualcomm Quick Charge 3.0 и VoltIQ. Расчленёнки не будет :(.
Это описание с сайта магазина:
Product Description
TRONSMART W3PTA 42W 3-Port USB Wall Charger with Quick Charge 3.0 & VoltIQ — EU Plug
•2 x VoltIQ USB charging ports + 1 x Quick Charge 3.0 port
•Qualcomm Quick Charge 3.0 technology ensures almost four times faster than traditional charger
•Backwards compatible with Qualcomm Quick Charge 1.0 & 2.0
•VoltIQ technology automatically detects the input devices and delivers the decent charging current
•Support charging 3 devices at the same time
•Compact size and international voltage compatibility (AC 100-240V) make it an ideal travel companion
•Over-current, over-charge and short-circuit protection, safe and secure to charge
•DoE VI approved, CE, FCC, RoHS certified
Specification:
•Brand: Tronsmart
•Model: W3PTA
•Tech: Qualcomm Quick Charge 3.0 & VoltIQ
•Input: AC 100-240V, 50/60Hz, 1.5A (max)
•Output (VoltIQ): DC 5V / 4.8A (Max 2.4A for each port)
•Output (Quick Charge 3.0): DC 3.6V-6.5V / 3.0A, 6.5V-9V / 2.0A, 9V-12V / 1.5A
•Total Power: 42W
Compatible with:
•Quick Charge 3.0 port:
•Samsung Galaxy S7/S7 Edge/S6/S6 Edge/S6 Edge Plus/Note5
•Sony Xperia Z5/Z3+/Z3/Z2
•HTC One A9/M9/M8
•Motorola Moto X 2014
•Google Nexus 6
•Xiaomi Mi 5/Mi 3/Mi 4/Mi Note/Mi 4c and more
•VoltIQ ports:
•iPhone iPad
•Samsung HTC Sony etc smartphones/tablets
Package included:
•1 x TRONSMART U5PTA 5-Port USB Wall Travel Charger
•1 x Warranty Card
•Accessory only, devices not included
Зашёл на сайт производителя. Там информации побольше. Да и доверия ей тоже поболее.
www.tronsmart.com/products/tronsmart-42w-quick-charge-3-0-usb-wall-charger-black
На сайте производителя трёхпортовая зарядка только одного типа. Именно с таким буквенным обозначением: TRONSMART W3PTA. Других, хоть немного похожих, моделей я не нашёл (хотя встречал в китайских магазинах).
На сайте магазина присутствует документ о том, что TVC Mall является официальным дистрибьютором Tronsmart. Как это проверить, я не знаю.

С этой фирмой не пересекался, поэтому тоже было интересно посмотреть, с чем её едят:)))

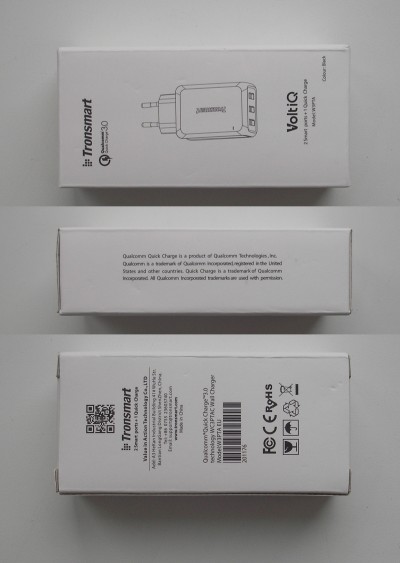

Пришла в такой коробочке. Снаружи коробка была обтянута пластиком (что-то типа вакуумной упаковки).

На коробочке кратко вся информация.

Внутри зарядка и две чудных бумажки.


Размером с обычную зарядку. Хотя, чуть больше.

И массой побольше.

С одной стороны фирменная гравировка.

С другого бока краткие характеристики.
Где какой выход, тоже помечено.


С тыльной стороны расположились три USB порта.
Верхний порт имеет поддержку Quick Charge 3.0, он окрашен синим цветом. (DC 3.6V-6.5V/3.0A, 6.5V-9V/2.0A, 9V-12V/1.5A)
Второй и третий порт имеют поддержку VoltIQ (DC 5V / 4.8A, Max 2.4A for each port). Заявлено, что это такой умный порт, который может «договариваться» с девайсами по поводу тока, которым их можно заряжать :).

Ни винтов не саморезов нет.
К сожалению, разобрать без повреждения невозможно. С одной стороны попробовал, только пластик рвётся. Видно клеёная.
Перейду к тестированию.
Думаю, многим мои тесты будут интересны.
Для начала оценил, сколько потребляет от сети на холостом ходу.

Потребляет настолько мало (это однозначно плюс), что мой ваттметр её даже не заметил.
Нагрузил выход Quick Charge 3.0 двумя амперами.

Сразу после нагрузил выход VoltIQ тем же.

При той же нагрузке потребление от сети на 1Вт (!!!) меньше. Как вы думаете, где этот лишний ватт рассеивается? Естественно в зарядке. Думается мне, что выход Quick Charge 3.0 использует двойное преобразование.
Вывод простой. Если вы пользуетесь обычными девайсами без поддержки Quick Charge, заряжайте на выходе VoltIQ, так надёжнее. Выход Quick Charg используйте только по прямому назначению. Он для тех, кто торопится :).
Раз уж сделал замеры, посчитаю КПД на этих выходах. Сначала выход VoltIQ.
Потребление от сети 12Вт.
Ток нагрузки 2,01А.
Напряжение на нагрузке 5,01В.
Получается, что на нагрузке рассеивается Р=2,01А*5,01В=10,07Вт.
10,07Вт/12Вт*100% =84%
Это больше, чем у удлинителя XiaoMi (82%). На фото он присутствует. Его я в этом году тоже тестировал. Это несомненно плюс.
Посчитаю выход Quick Charg.
Потребление от сети 13,1Вт.
Ток нагрузки 2,02А.
Напряжение на нагрузке 5,03В.
Получается, что на нагрузке рассеивается Р=2,02А*5,03В=10,16Вт.
10,16Вт/13,3Вт*100% =77%
Не совсем плохо, но и не совсем хорошо. Видел зарядки и с меньшим КПД. Это плата (в смысле цена) за Quick Charg.

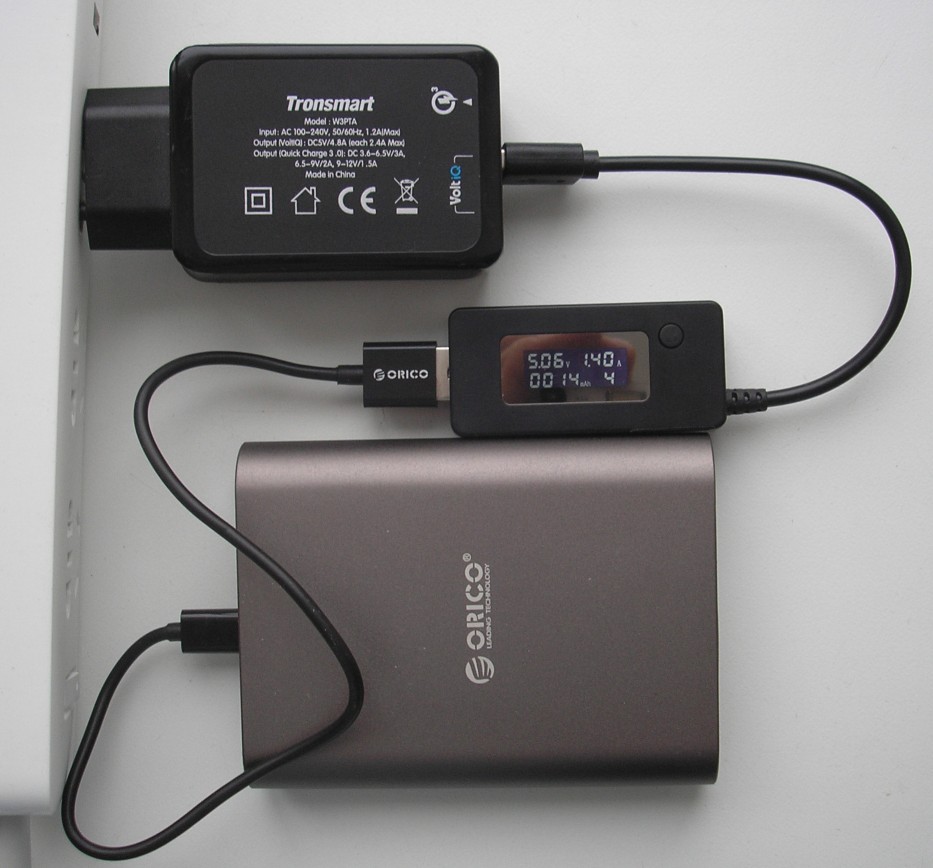

Далее проверил, действительно ли поддерживает Quick Charg. Проверил на PowerBank-е. Он был почти заряжен. Тем не менее…

Тем не менее, напряжение выросло почти до 9В. Действительно работает.
Подключил к выходу VoltIQ.

Переподключил непосредственно к XiaoMi.

Здесь я никакой разницы не заметил. Может, XiaoMi тоже умный?
На полную мощность нагрузить зарядку я не смогу. Поэтому на один выход я подключил нагрузку 2А, а на другой повесил дозаряжать PowerBank.

12,4Вт (на PowerBank-е) + 10Вт (на нагрузочной плате) +ХВт (потери на зарядке) = 27,9Вт (на ваттметре).
В данном конкретном случае потери на зарядке 5,5Вт.
После часа прогона девайс был непреклонен. Никакого запаха и перегрева. Самым горячим элементом оказалась нагрузочная плата. При более серьёзной нагрузке и температура, естественно, вырастет.
Вот в общем то и всё.
Вывод простой. Неплохая зарядка, но нюансы знать надо. Если вы пользуетесь обычными девайсами без поддержки Quick Charge, заряжайте на выходе VoltIQ, так надёжнее. Выход Quick Charg используйте только по прямому назначению, если действительно торопитесь.
Теперь точно всё.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!
