☆ZOTEK ZT102☆(True RMS)

Цена: US$11.39 (+доставка)

Перейти в магазин

Ещё один мультиметр, который достоин того, чтобы его рассмотреть более внимательно. Краткие характеристики со страницы магазина:
— Auto ranges
— True RMS
— Large LCD display, max display 6000 counts
— Auto power off
— Backlight
— Supply power: 3V (1.5V AAA batteries * 2 Pcs)
Подробности в обзоре.

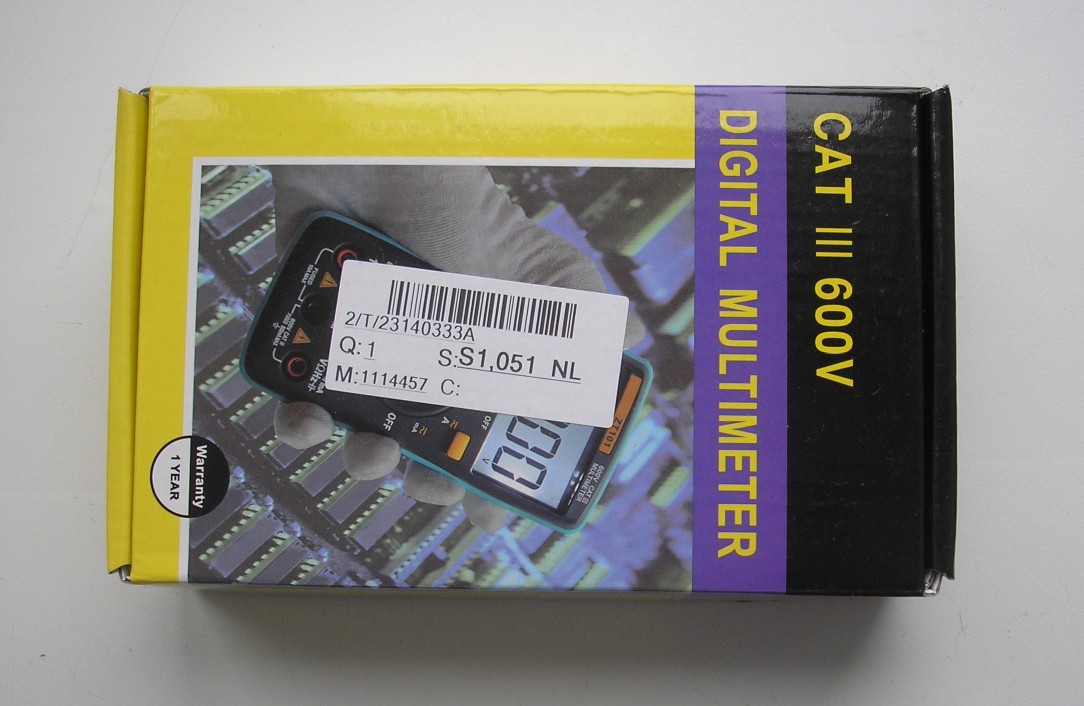

Смотрим, в каком виде присылают.
Коробка универсальная (под несколько моделей).

С обратной стороны указаны всевозможные модели этой серии.


Перехожу к тому, что внутри.
Мультиметр был в чехле. Остальное в пакетиках.

В комплект поставки входят:
— мультиметр
— щупы
— термопара
— инструкция
— чехол
— 2 батарейки.

Инструкция на английском (на восьми страничках).


Можно глянуть скан инструкции к мультиметру: Возможно, кому-то пригодится.

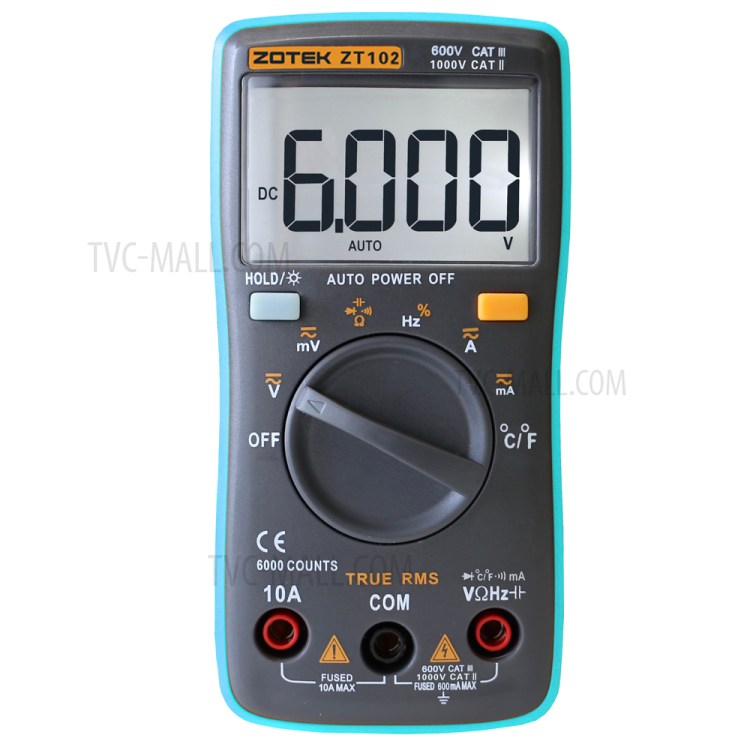

А вот и мультиметр. Размером небольшой. Можно сказать миниатюрный.


Выглядит очень аккуратным. Дисплей был с защитной плёнкой.

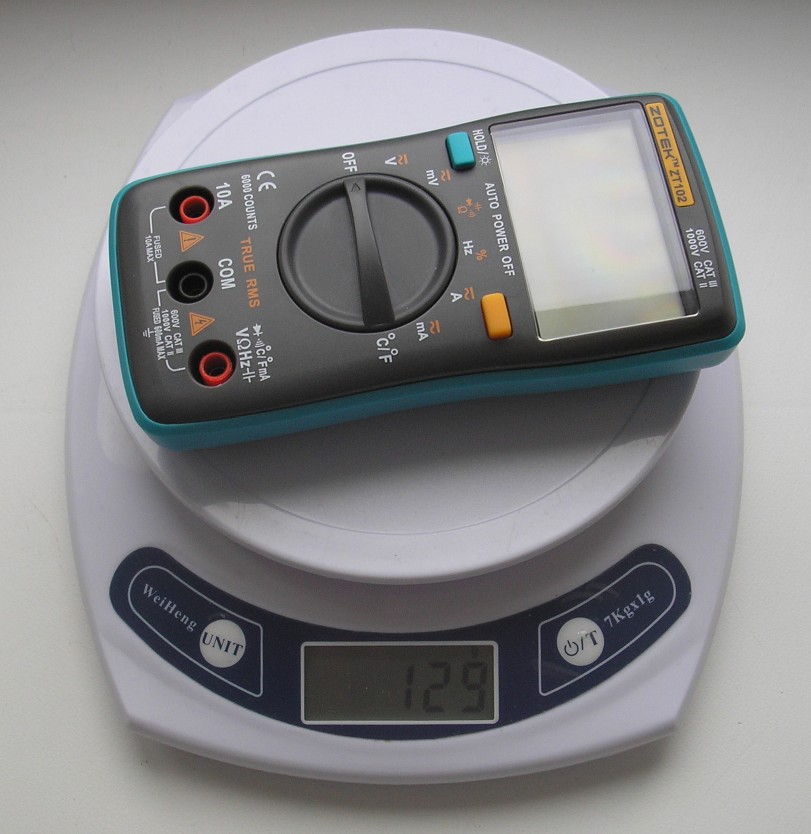

Взвесил. 129г. (с батарейками). Батарейки были внутри мультиметра.


Подставка откидывается около 70 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы. Кнопка переключения функций выделена жёлтым цветом, соответственно и надписи на переключателе, на которые она влияет.

Но я бы значок Омиков выделил белым цветом, а градус Фаренгейта жёлтого (согласно моей логике). Так было бы понятнее, что на что переключается.
Что куда вставлять, тоже всё понятно.
Разрядность дисплея: 6000 отсчётов с плавающей точкой.
Контрастность цифр хорошая, на твёрдую четвёрку.
Щупы обычные. Видел и лучше, чаще хуже. Длина 80см от кончика до кончика.

Для щупов паркинга нет. Модель максимально упрощённая.
Возможности дисплея избыточны по отношению к возможностям прибора. Некоторые символы не используются.


Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт пять писклявых сигналов, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать жёлтую кнопку.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой, которая совмещена с откидывающейся подставкой.
Крышка крепится при помощи полноценного винта. В ответной части бронзовая втулка.

Подставка свободная, никак не фиксируется. Просто откидываем до упора и ставим прибор.
Прибор запитывается от двух батареек формата ААА.


Батареи формата ААА считаю плюсом.
Чтобы определить плюс с минусом (как вставлять), особо напрягаться не надо.

К какому выводу батарейки идёт пружинный контакт, все знают. Кто не знает, смотрите внутрь. Там всё подписано.
Перехожу к разбору.
Откручиваю 4 самореза.

Затем открутил ещё 3.

Если посмотреть на отсвет, видно, что контактные площадки в смазке.


Всё очень компактно, деталей минимум.

В качестве «мозга» микросхема типа клякса.


По токовым входам стоят предохранители на 600мА 250В и на 10А 250В. С таким форм-фактором встречаюсь впервые.


И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение (True RMS); ток; частоту; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.
Поворотный переключатель является не единственным элементом управления. На передней части прибора две кнопки выбора функций.
«HOLD/☀». Режим фиксации данных/ Подсветка Синяя кнопка.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку.
б) Повторное нажатие возвращает прибор в нормальный режим работы.
в) Удерживание кнопки чуть более секунды включает/отключает подсветку. Либо она отключается автоматически через 15 секунд.
Переключение функций. Жёлтая кнопка.
а) В режиме измерения напряжения и силы тока нажатием этой кнопки производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры производит переключение между градусами Цельсия и Фаренгейта.
в) А также производится переключение между режимами прозвонки цепей, проверки полупроводников, измерением сопротивления и ёмкости.
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 600mV +-(3.0%+3); 6V/60V/600V/700V +-(1,0%+3).


В инструкции НЕ указан поддиапазон 60мВ. Но он есть. Скорее всего, там погрешность не нормируется.
Но измеряет мультиметр очень хорошо на всех поддиапазонах. Реальная погрешность измерения в несколько раз меньше допустимой.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 1500Гц.
Посмотрел, как измеряет сетевое напряжение. Сравнил с образцовым прибором.

Завышает всего на 0,3В. Это очень хороший результат.
В режиме измерения переменного напряжения может измерять частоту. Обратите внимание на положение переключателя.

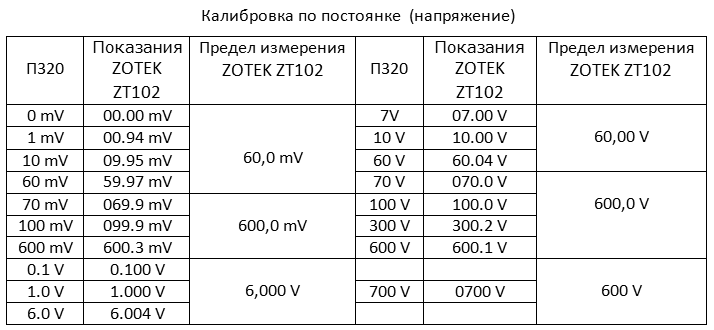

Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 600mV +-(1,0%+10); 6V/60V/600V/1000V +-(0.5%+3).
В инструкции также (как и для переменки) не указан поддиапазон 60мВ. Но он присутствует.

И постоянку измеряет очень хорошо.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV).
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 600µA/6000µA/60mA/600mA/10A +-(1.5%+3).
При измерении тока всё наоборот. Поддиапазона измерения мкА я вообще не нашёл. Занёс в таблицу всё, что увидел.


На мелких токах всё во много раз лучше заявленного. На больших токах похуже, но всё в пределах класса. Кого не устраивает, можно поколдовать с большим шунтом.
При превышении предела измерений сигналит (пищит).
Перехожу к измерению сопротивления.


Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 600Ω+-(0,5%+3); 6kΩ/60kΩ/600kΩ/6MΩ +-(0,5%+2); 60MΩ +-(1,5%+3).


Очень хороший результат. Погрешность измерения доли процента. Подкачал немного только на самом краю своих возможностей (60МОм).
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность на сайте магазина:
Capacitance: 10nF+-(5.0%+20); 100nF/1µF/10µF/100µF/1000µF +-(2.0%+5); 1000µF+-(5.0%+5).
Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин.


Большие ёмкости измеряет с задержкой.


Эту ёмкость измерял 9 секунд.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем жёлтую кнопку. При прозвонке цепи на разомкнутых щупах 1,01В. При прозвонке диодов 3.25В (с новыми батарейками). Это реально измеренные показания.
Светодиоды подсвечиваются.


При прозвонке цепи тормознутости нет. Для тех, кому критичен этот показатель, посмотрите видео.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору MHS-5200A.
Генератор может выдавать частоты до 25МГц. Мультиметр и 25МГц измерил, хотя по инструкции только до 20МГц.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 100Hz/1000Hz/10kHz/100kHz/1000kHz/10MHz/20MHz +- (0.08% + 2d).
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.


Может измерять температуру.
Термопара стандартная К-типа.


Температуру досконально проверить не смогу. Проверил нескольких точках.

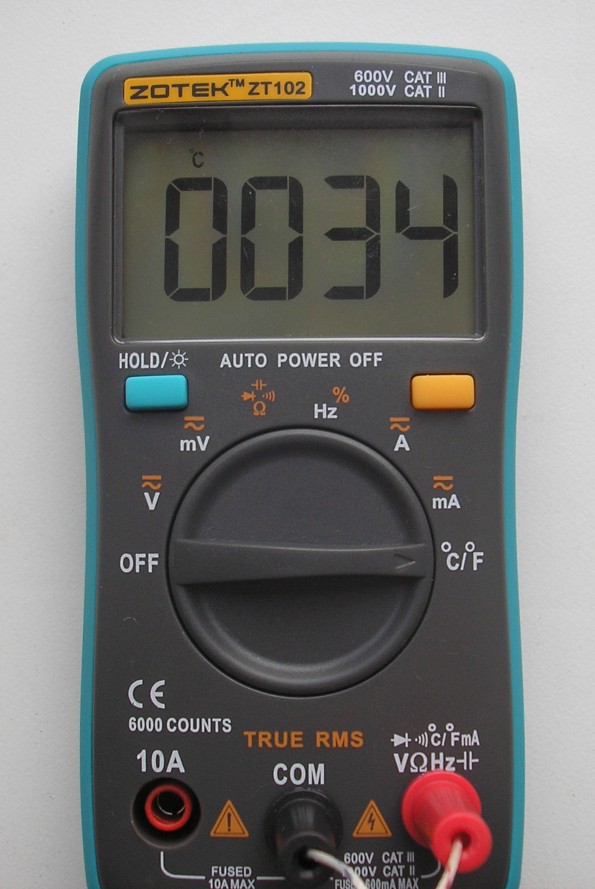

Температура подмышки.

Сделал замер в кипящей воде.


Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.

Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.


И, наконец, пилу.
Смотрите.


Обычные мультиметры на таких формах сигнала начинают сильно врать.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Плюсы:
•Есть подсветка шкалы.
•Не тормозит при прозвонке.
•Подсвечивает светодиоды при прозвонке.
•Измеряет ёмкости до 10000мкФ (возможно и больше, не проверял).
•Автоматический выбор пределов измерения.
•Автоотключение. Прибор выключится через 15 минут.
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
•Батареи питания типоразмера ААА.
•Разрядность дисплея: 6000 отсчётов с плавающей точкой.
•True RMS.
Минусы:
•Аналоговая шкала отсутствует.
•В качестве «мозга» микросхема типа «клякса».
•Автоматический выбор пределов измерения — функция неотключаемая.
• Нет кнопки включения/выключения. Выключается крутилкой.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал.
Небольшой вывод:
Прибор имеет слишком мало недостатков, чтобы не захотеть его купить:)
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
