Адаптер PCIe-miniPCIe
- 108 читателей · 863 топика · RSS
Цена: 6.55
Сегодня мы рассмотрим адаптер. позволяющий установить miniPCIe устройство в обычный PCIe разъём.
Таблица назначения контактов разъёма PCIe выглядит так:
В ноутбуках, как правило, используется PCI-Express x1 в формате MiniPCI-E.
На разъём для карты выведены две дифференциальных пары линий данных, дифференциальная пара линий тактового сигнала REFCLK, две линии интерфейса SMBus, линии управления питанием WAKE# и PERST#, а также линии питания и заземления (По сравнению с PCI-E настольных ПК убраны JTAG и линия питания +12В, добавлены линия питания +1,5В, 3 линии подключения светодиодов, показывающих активность беспроводных интерфейсов, дифференциальная пара линий данных интерфейса USB 2.0 и набор линий для подключения SIM-карты).
Поствляется адаптер в обычном полиэтиленовом пакете. Антистатическая защита и диск с ПО в комплекте отсутствуют за ненадобностью — адаптер является пассивным устройством.

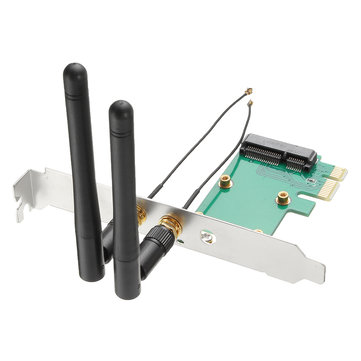

На лицевой стороне печатной платы расположены разъём miniPCIe и стабилизатор напряжения 3,3В. С платой поставляется пара антенн, так как в основном miniPCIe устройства — это WiFi карты. Для желающих сэкономить 50 центов есть вариант поставки без антенн.
На обратной стороне платы радиоэлементов нет.
Сборка устройства интуитивно понятна — ставим карту в разъём под наклоном, прижимаем к опорным бобышкам, закрепляем парой винтов(в комплект не входят), подключаем к ней разъёмы антенн и накручиваем сами антенны. Так как пара стоек, предназначенных для крепления плат половинного размера, не является съёмной, то могут возникнуть проблемы с установкой полноразмерных плат с компонентами на обратной стороне, но в наше время такие платы уже редкость.
После этого конструкцию можно вставить в PCIe разъём и перейти к установке драйверов карты miniPCIe.
Так как переходник является пассивным устройством(по сути — набор контактов в корпусе), то он не оказывает влияния на скорость работы и не появляется в диспетчере устройств;)
Так как в разъёме PCIe отсутствуют линии данных интерфейса USB, то через адаптер в его исходном состоянии не будут работать WiFi карты на чипах Realtek RTL8178, а в совмещённых картах WiFi+Wimax, WiFi+BT — соответственно функции Wimax и BT. Если это критично для работы, то проблема решаема допайкой витой пары проводников на контакты 36 и 38 разъёма miniPCIe от USB гребёнки на материнской плате(расположение контактов miniPCIe приведено выше).
Для желающих сэкономить 6,5 долларов существует шаблон для самостоятельного изготовления адаптера методом ЛУТ.
Файл распечатывается из программы Sprint-Layout…
… лазерным принтером на подложку от самоклеящейся плёнки.
После чего тонер переносится с помощью утюга на заготовку печатной платы из двухстороннего фольгированного стеклотекстолита.
Затем заготовка подвергается травлению…
… очистке…
… сверлению…
… опиловке…
… и лужению.
Полностью собранный самодельный адаптер:
и его схема:
Установка светодиодов и резисторов не обязательна, устройство сохраняет работоспособность и без них.
Вывод: в первую очередь покупка адаптера будет полезна, если бесплатно досталась ноутбучная карточка 802.11ac.
