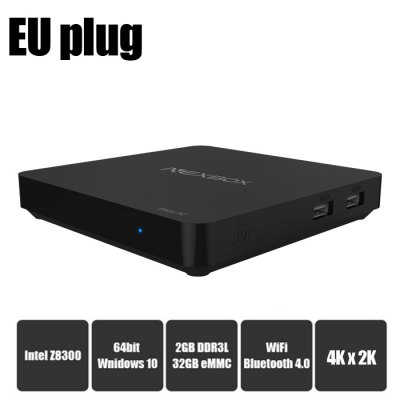

NEXBOX T10 Mini PC Quad-core Intel Z8300

Цена: 76.68

Перейти в магазин

Приветствую! Представляю обзор mini PC NEXBOX T10 с Intel Z8300 на борту. Как всегда будет много фото, тестов, в т.ч. игровых, а также доработка охлаждения. Подробности далее.

Для начала тех. характеристики девайса

Посмотреть
Brand: NEXBOX
Model: NEXBOX T10
Type: Mini PC
GPU: Intel HD Graphic
System: Windows 10
CPU: Intel Cherry Trail Z8300
Core: 1.84GHz,Quad Core
RAM: 2G
ROM: 32G
Color: Black

Decoder Format: AVS,H.263,H.264,H.265
Video format: 1080P,4K,AVS,BD,H.264,MPEG4,VP8
Audio format: AAC,AC3,MP3,WAV
Photo Format: BMP,GIF,JPEG,PNG,TIFF

Bluetooth: Bluetooth4.0
Power Supply: Charge Adapter
Interface: 3.5mm Audio,DC Power Port,HDMI,LAN,Micro SD Card Slot,Micro USB,OTG,USB2.0,USB3.0
Antenna: No
Language: English,Simplified Chinese

Power Type: External Power Adapter Mode
Power Input Vol: 5V
Power Adapter Output: 5V 3A

Product weight: 0.213 kg
Package weight: 0.462 kg
Product size (L x W x H): 11.80 x 11.80 x 1.50 cm / 4.65 x 4.65 x 0.59 inches
Package size (L x W x H): 20.70 x 14.00 x 5.30 cm / 8.15 x 5.51 x 2.09 inches

Package Contents: 1 x NEXBOX T10 Mini PC, 1 x HDMI Cable, 1 x Power Adapter, 1 x English Manual


# Упаковка. Комплектация. BIOS. Первый запуск

Перейдем к упаковке. Коробка плотная, дизайн аскетичный.







Внутри





Комплектация небогатая, хотя все что нужно есть в наличии.



БП и hdmi кабель





Блок питания






Макулатура






Теперь рассмотрим саму коробочку. Физические размеры 118*118*19

Верх



Низ. Вентиляционные отверстия имеются, хотя их явно недостаточно.



Правая сторона. Два порта USB 2.0 и кнопка включения.



Задняя сторона. 3.5 jack, порт ethernet, hdmi выход, micro-USB порт, разъем питания



Левая сторона. Порт USB 2.0, порт USB 3.0, micro USB кардридер.



На передней панели красно-синий светодиод.




Вход в BIOS осуществляется нажатием F2 во время загрузки. Есть поддержка мыши.

BIOS не обрезанный, настроек очень много. Есть настройки для android.
Троттлинг отключен, критическая температура 85 градусов. С этим будем разбираться позже.

Подробнее


































Итак включаем.

Винда английская



Свободное место 19 Гб





Установленные драйверы



Винда активирована



Выставляем региональные настройки, качаем language pack и другие обновления.





После этого желательно прибить службу обновлений, ибо место не резиновое.

Свободное место после обнов 15 Гб

Запускаем експлорер чтобы скачать хром:)





Запускаем стресс тест аиды и идем гулять.

На первый взгляд все хорошо — график ровный, температуры на грани. Но если посмотреть на частоты, то можно заметить что они далеко не максимальные.



Останавливаю тест и запускаю снова. В первые минуты температура стремится к максимальной, а частоты падают. Проц немного остывает, частоты возвращаются на место, потом все заново. И вот так он может дрюкаться бесконечно, а по графику аиды вроде норм.



Дал остыть и запустил тест. Все стресс-тесты запускаются с тестом GPU для максимальной нагрузки.
Компьютер перегревается спустя 10 минут.



Даже драйвер отвалился.



Значит будем разбирать.

# Разборка и допил

Для начала отклеиваем ножки.







Затем выкручиваем четыре шурупа.



Защелок нет, крышка снимается без проблем.



Лишь термопрокладка прилипает к стальной пластине. Такие пластины любят пихать во многие андроидные тв-боксы. Для интела от такого теплоотвода толку мало.



Сама пластина приклеена на двусторонний скотч к нижней части корпуса.



Материнская плата + аппендикс с двумя портами USB и кнопкой вкл.



Аппендикс



EMMC флеш-память от Samsung



порты



Для резервного питания служит литиевый аккумулятор (скорее всего)







С обратной стороны



Снимем радиатор. Качество поверхности оставляет желать лучшего.



Рассмотрим подробнее



S16116G сетевой фильтр



микросхема BIOS от Winbond



AP6212 модуль WiF-BT-FM



AXP288C контроллер питания



Realtek 8152b контроллер Ethernet



Аудио чип ES8316



Сам процессор с маркировкой sr29z



fe 1.1s usb 2.0 hub



Четыре чипа оперативной памяти от Kingston



Запустил Linx и решил замерить температуры



На радиаторе



И под процессором



Аida показывает те же 80

Решил улучшить теплопроводимость. Взял медную пластину толщиной 1 мм, нанес кпт-8 с двух сторон







Т.к. кристалл процессора находится не по центру радиатора, то для избежания перекосов я положил на память термопрокладки



Собираю все обратно. Кстати слева это Wi-Fi антенна. Я ее отклеивал и подробно фотал, но сдохла флешка на телефоне. Могу сказать что проблем с Wi-Fi в пределах всей квартиры я не испытывал.



А вот здесь можно заметить кнопочку. Это скорее всего reset, а нажать ее не выйдет ибо в корпусе, далеко от края, да и вообще нет подходящего отверстия)) Также видно что радиатор практически упирается в корпус. Из-за этого, а еще из-за довольно плотного монтажа и разной высоты микросхем не получилось подобрать адекватную замену комплектному радиатору.



Собрал, запустил стресс тест AIDA (включая GPU)

После замены термопрокладки на медь — время перегрева увеличилось вдвое



Теплопроводность улучшилась, но само тепло никуда не девается, поэтому девайс перегревается в любом случае.

Значит будем заниматься онанизмом допилингом дальше.

Здесь должны быть фотки как я сверлил крышку, но они остались на долбанной мертвой флешке (qumo 16 gb не берите, уже третья дохнет)
Чтобы отверстия были более-менее ровные я вырезал лист из тетради в клетку, приклеил к коробке и сверлил на перекрещивающихся линиях.



Это дало еще несколько минут жизни до перегрева.

Идем дальше.

Вентилятор 120*120 мм, подходит практически идеально.





Сначала нужно проверить его эффективность.

Разогрел комп до максимума и положил сверху вентилятор (на выдув). Подключил к 5 вольтам USB.



Температура стабилизировалась



Потом перевернул вентиль на вдув — температура упала еще на 1-2 градуса. Значит так и оставим.



После отключения нагрузки остывает очень быстро



Теперь закрепим его на корпусе

Процесс
Откусываю провод



Припаиваю usb-шный хвост



Беру парочку винтиков с шайбой



Прикручиваю к корпусу. Винты четко попадают в просверленные отверстия.









Прикручиваю решетку



Готовый девайс. Можно завести провод внутрь через одно из вентиляционных отверстий и тогда конечно будет смотреться аккуратнее, но включенный вентилятор нужен далеко не всегда, поэтому оставил так. Шума при питании от пяти вольт практически не слышно.



# Тесты

Инфа GPU-Z



CPU-Z
смотреть












AIDA



3D Mark





PCMark

Смотреть










GFX benchmark



Cinebench



Crystal DiskMark





Тесты AIDA

Смотреть много скринов














Еще! Еще тестов!
































PC benchmark



3D mark из маркета



Прогоняем еще раз Linx — девайс почти не греется.


Бублик тоже по плечу



# Игры

Для начала трансляция Steam Dead Rising 3.
Очень интересная штука в стиме. Если кто не в курсе — трансляция позволяет играть на любом девайсе (под виндой) наблюдая видеопоток, отдав всю нагрузку производительному компу. Клиент стима само-собой должен быть запущен на обоих девайсах. Иногда подлагивает, но в целом очень круто))





еще








Также я запускал Call Of Juarez: Gunslinger — 10-15 FPS, Brothers: a tale of two sons — 10-15 FPS, Risen — 8-20. Эти игрушки можете не пробовать на этой платформе.

А вот Serious Sam 2 на средних настройках при разрешении 1600*900 вполне бодро выдает 20-35 FPS, возможно при особо больших замесах графон придется поубавить.

Скрины










Первый Сэм на средних, но уже в 1920*1080 выдает в среднем 35-40

Скрины
















Также на еще на Z3735F (с более слабым видеоядром)
были протестированы и показали отличный результат следующие игры
Max Payne
Max Payne 2
Doom3
Burnout Paradise
CS:GO
Half-Life 2
Half-life: Lost Coast

Итоги


Что в итоге. Производитель поместил мощную начинку в корпус от андроид приставки. Перегрев был очевиден и вполне предсказуем. Нет, в кино и инете сабж чувствует себя нормально, но тесты не проходит, игры не тащит. Мириться с неполноценностью устройства я не мог, да и спортивный интерес всегда присутствует. Всегда стараюсь добиться максимальной производительности от устройства. Допил считаю эффективным и легко реализуемым.
Атомы греются, это факт. Поэтому чтобы совсем без геморроя, то стоит присмотреться к моделям полностью в металических корпусах. Если хочется сэкономить и не боитесь моддинга\колхозинга, то можно брать любую дешевую модель с устраивающим вас железом.
Насчет железа: собран девайс (кишки) весьма добротно, комплектующие хорошие, память относительно быстрая. Z8300 за эту цену все ж неплохой вариант. Об основной проблеме я рассказал в обзоре, ну а выбирать уже вам.
Материал большой, мог где-то и накосячить, поэтому вопросы и пожелания оставляйте в комментах — постараюсь ответить.

Спасибо за внимание!

2 комментария

iLev
Спасибо за обзор, понравился!
Т.е. можно сделать вывод, что достаточно прикрутить вентилятор и можно даже не заморачиваться с разборкой?
dimmm84
Пожалуйста!
Если просто прикрутить вентилятор к крышке толку не будет никакого, нужно или высасывать горячий воздух из корпуса, или продувать его сквозь корпус (как сделал я). Так что отверстия сверлить придется. Серфинг, просмотр фильмов сабж особо не греют, допиливал из-за того что не проходил тесты и тормозили игры.
