Обзор IP камеры VSTARCAM C7837WIP HD 720P с приводом наклона и поворота

21 читатель · 217 топиков · RSS

Цена: $ 29.61 + доставка

Добрый день! Сегодня на арене IP камера, которая прошла все круги ада нашей и китайской почты. Но все же она выжила и попала в этот обзор. А какова она в деле, будем разбираться ниже. Если коротко, для тех кому лень читать весь обзор, то камера звезд с неба не хватает. Как всегда, не хватает детализации изображения и угла обзора, да и софт оказался слабоват.

Упаковка

Пожалуй, начну обзор с упаковки и как над ней «поработала» почта. Упаковочная коробка была просто расплющена. К сожалению, коробка не сохранилась, так как пришлось вскрывать посылку прямо в отделении почты. Коробка самой камеры также сильно пострадала при пересылке. К счастью, камера и вся ее комплектация остались невредимв. Думаю, благодаря форме для комплектации из переработанной бумаги. Вот так началось мое знакомство с этой камерой.

Фото повреждений

Комплектация VSTARCAM C7837WIP

Комплектация достаточно полная и особых нареканий не вызывает. В комплекте камера, упакованная в поролоновый пакетик.

Сетевой ethernet кабель имеет длину всего один метр, но я не думаю, что ему будет важное применение. Разве что провести какую-то настройку без wifi.

Комплектовали камеру специальным креплением к стене или к любой другой плоской поверхности. Не поскупились даже на два дюбеля с шурупами. Хотя качество их вызывает сомнение. Само устройство крепления выполнено из толстого пластика, а зажим шарнира наклона камеры сделан очень прочным и удобным. Угол наклона можно выставить в диапазоне 180 градусов. При этом хорошо затянув зажим, можно не бояться, что камера сдвинется с места. Само крепление фиксируется к поверхности при помощи двух шурупов, а к камере специальным болтом. Каких-то серьезным претензий к креплению у меня не возникло.

Блок питания камеры рассчитан на максимальную нагрузку 5В и 2А, по крайней мере так указано на корпусе. Но также там указана страна производитель — Китай. Так что доверия у меня мало к этим цифрам, но проверить возможности не было. Хотя, если верить тесту прошлого блока питания для более дешевой камеры, максимальное потребление было до 1-го ампера. Значит, вряд ли эта камера потребляет намного больше. Дополнительная мощность могла пойти разве что на моторчики для разворота камеры. Длина кабеля питания порядка двух метров, а его толщина довольно внушительная. Наталкивает на мысль, что блок все же может выдать 2А.

Инструкция, которая идет в комплекте, выполнена из качественной глянцевой бумаги с хорошей полиграфией. Это признак качественного брендового товара. Хотя, конечно, не однозначный. Сама инструкция вполне информативная. Текст только на английском языке и иллюстрации к нему. Пошагово нам рассказывают, что и где скачать, а также, что и куда нажимать. С помощь этой инструкции я без проблем подключил камеру к своему смартфону и смог получить изображение. Но, конечно же, это лишь краткая инструкция для начала работы. Более подробную можно просмотреть вот здесь.

Кроме всего этого изобилия я смог найти еще и гарантийную карту и наклейку с заверением о прохождение тестирования в контроле качества.

Технические характеристики

Model ：C7838WIP
Free DDNS Free DDNS, supports dynamic IP.
View by phone Support HD pic IOS, Android mobile view (iOS 4.3、Android OS 2.3 above)
Local Storage support up to 64GB MicroSD card ，24-hour loop recording.
Monitor Advantage Support PC computer monitoring, smartphone multi-pic view.
Super Client 1,4,9,16,25,36, 64,81-channel central management software, no user number limitation,
centralized surveillance, remote record and playback, alarm email ect.
System OS Embedded Linux OS
Control protocol ONVIF 2.4 protocol, high interoperability
Video coding Multi stream：720P@30fps+VGA@30fps+QVGA@30fps+720P @1fsJPEG capture
Bit Rate CBR/VBR, output bit rate range：128～4096kbps
Processor Hi processor, built in ARM926 @Max. 440MHz and high-speed video co-processor
Video Compression Format H.264 baseline profile@levels:3.1/Motion-JPEG
Frame rate 30fps/24fps（720p）
Resolution 720P(1280*720), VGA(640*480), QVGA(320*240)
Picture Adjustment Contrast, Brightness, Saturation are adjustable.
Sensor 1/4 720p Progressive CMOS sensor
Minimum illumination 0.8Lux/F1.４（colourful model ）,0.3Lux/F1.（B&W mode）
SNR ≥39dB
IR control IR turned on: night vision view enabled, infrared Ray, ICR auto detect. IR turned off: night vision disabled, infrared ray off, ICR stay in day view mode.
Electronic shutter 1/50s(1/60s）-1/100, 000s
CMOS support AWB, AGC, BLC
Lens/viewing angle 3.6mm@F1.４/56.14?
Night Vision Night vision Dual IR-CUT Filter auto switch, 12pcs 850nmΦ5mm LED,10m IR distance
Audio Compression format ADPCM/32kbps
P/T P/T Pan:355°,Tilt:120°
Preset Postion suppor up to 5 preset postions
Network network interface 10Base-T/100Base-TX Ethernet interface
Network Protocol TCP/IP,HTTP,TCP,UDP,SMTP,FTP,DHCP,DNS,DDNS,NTP,UPnP,RTSP，P2P,etc.
wireless network security WPS encryption
Online visitor Support 4 online visitors simutaneoursly
IP address Dynamic IP and static IP address
WIFI WIFI 802.11 b/g/n
Others housing material engineering plastics
Application environment Indoor
Rated Voltage DC5±0.3V
Temperature -10~50 °C
Power consumption rated power：3.5Ｗ(IR opening )/maximum power：7W(P/T working )
Package size 195x140x130mm (L×W×H)
Weight Gross Weight ：755g（Note: in kind prevail）
Accessories Power adapter, user manual, warranty card, mounting bracket, screws.
Alarm Motion Detection Support motion detecting
System Requirement System configuration Win98 SE/ME/2000/XP,Vista,iPhone iOS4.3,The android version 2.3 or higher
Certificate Certificate ISO FCC CE RoHS

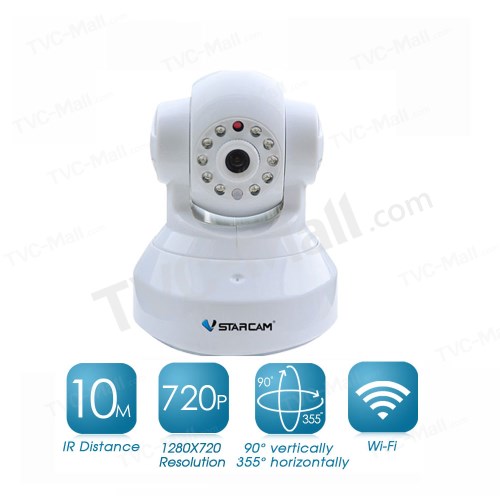

Внешний вид и оснащение VSTARCAM C7837WIP

Производитель предлагает камеру в двух цветовых решениях — белом и черном. Камера рассчитана для установки внутри помещений. Особых дизайнерских решений нет. Вполне стандартный корпус для подобного класса устройств. Разница заключается в аппаратной начинке и программным обеспечении. Вот эти отличия и возможности будем рассматривать. Ну а пока рассмотрим внешний вид.

Камера имеет немалые габариты. Честное слово, я думал, она будет поменьше. После моего опыта обращения с ESCAM Ant QF605, я рассчитывал на что-то подобное. Но, видимо, функция привода наклона и поворота требует достаточно много места.

Габариты камеры такие:
Ширина — 10 см.
Глубина — 13 см.
Вес — 265 г.

Камеру условно можно разделить на две части. Верхняя подвижная часть с самим модулем камеры, светодиодами, датчиками. Я ее называю «башней». И нижняя неподвижная часть с ее интерфейсами, антенной, микрофоном и прочей электронной начинкой.

Подвижная часть может вращаться по горизонтали на 355 градусов. Сзади в районе антенны срабатывает какой-то стопор и камера останавливается. По вертикали изображение можно просмотреть всего на 120 градусов. Также срабатывает какой-то механический стопор, так как слышен характерный щелчок. Уровень шума при повороте камеры минимальный и возможно услышать только в очень тихой обстановке. Как работает наклон и поворот камеры я покажу в видео обзоре.

На лицевой части расположен сам объектив камеры с кольцом ручной фокусировки изображения. 10 инфракрасных светодиодов, огибающие объектив. По центу, вверху, датчик освещенности черного цвета. А по центру внизу постоянно мигающий и немного раздражающий, светодиодный индикатор работы камеры. На одной из сторон «башни» установлен динамик для двусторонней аудио связи.

В основании впереди расположено отверстие микрофона и логотип компании. Качество микрофона, как и ожидалось, паршивое. Услышать, что происходит в помещение возможно, но очень искаженно, а уровень чувствительности низковат. Поэтому приходится включать звук на принимающем устройстве на максимум и прислушиваться. Но даже при этом появляется множество посторонних шумов. Как устройство для видеообщения использовать вряд ли получится.

На боковой части есть наклейка, которая сообщает нам о возможности подключится к камере в одно касание.

Сзади расположены все разъемы. Среди них порт подключения питания на 5В. Утопленная в корпус кнопка «RESET». Порт под карту microSD, поддерживаемый объем до 32Гбайт. Антенная WiFI, хоть и не большая, но все же есть и позволяет устанавливать камеру на большем расстоянии от роутера. Антенна подвижная и крутится почти во всех направлениях. И, напоследок, порт Ethernet RJ-45

На подошве три ножки с резиновыми подкладками для уменьшения скольжения камеры на гладких поверхностях. Вся подошва укрыта вентиляционными отверстиями. А в центре отверстие с резьбой под крепеж. Также можно увидеть информационную наклейку со штрих кодом и прочей полезной информацией.

Программное обеспечение и VStarcam C7837WIP

Все необходимы приложения можно скачать с официального сайта производителя www.eye4.so/download/. Тут у нас приложения и под Windows, Androis или iOS. Есть и другие полезные утилиты.

Мое знакомство с фирменным программным обеспечением «EYE4» этой камеры, началось с инструкции и попытки скачать его при помощи QR кода. Закачка пошла, но скорость была крайне мала. Поэтому я нашел такую же программу в Play Market и закачал за считанные секунды.

После запуска программы я был приятно удивлен наличием русского языка в интерфейсе приложения. Перевод, правда, не идеальный, но все же для многих это будет полезным. Первым делом нам рассказывают какие мы молодцы, что купили столь функциональное и безопасное устройство.

Далее предлагают зарегистрировать аккаунт. Сама регистрация крайне проста и не вызывает трудностей.

Вот и добрались мы до поиска и добавления камеры в приложение. Нам предлагают три варианта добавления камеры: «в одно касание», поиск камеры в сети LAN и добавление вручную. Я, конечно же, выбрал первый вариант, как самый простой. Далее нас поприветствовали и запустили пошаговую инструкцию, как же «в одно касание» подключить камеру. Инструкция вполне понятная, все прошло гладко и с первого раза.

Остальные способы я не испытывал, но, думаю, там все так же просто. Если кому-то станет очень интересно я попробую и другие варианты.

После добавления камеры, я первым делом пошел искать смену пароля для доступа к камере. Меню приложения не особо многочисленное. А пункт безопасность выделен в основу. Что я считаю положительным моментом. Было бы лучше, если бы после добавления камеры, автоматически предлагало сменить стандартный пароль. Стандартный пароль указан на подошве камеры и в инструкции, что я приложил.

Также в разделе «Безопасность» есть тестирования надежности защиты доступа к камере. Рекомендую провести защиту согласно требованиям приложения.

В основе меню есть крупные кнопки, но функциональность их крайне ограничена. Приложение универсальное и поэтому не все функции активны.
Видео-переход на просмотр видео онлайн с камеры, а также просмотр отснятого материала, как на карте памяти, так и сохраненные материалы на устройстве.
Умный дом и тревожная зона — не работают.

В управлении устройствами, собственно, управления подключенными камерами.

В разделе «Еще» есть несколько дополнительных пунктов, но они, в основном, информационные. Рекомендую сразу ознакомиться с разделом «Помощь», в котором есть инструкция по приложению на русском языке.

Меню камеры организовано очень просто и без излишеств. Разделено на два подраздел, «О системе» и «Видео». Особо комментировать пункты меню я не вижу смысла. Если у читателей возникнут вопросы, буду рад ответить в комментариях к обзору.

В режиме просмотра видео online есть возможность сделать фото и начать запись на устройство, включить микрофон и передачу звука на камеру. Есть возможность выбрать качество передачи видео. Условно они разделены на «Мин», «Средн» и «Макс».

Так как камера у нас поворачивается почти во всех направлениях, есть возможность установить 5 пред установок позиций направленности камеры. Тут же можно запустить сценарий «круиз» по горизонтали, вертикали и по пред установкам.

Конечно же, есть возможность вручную поворачивать камеру во все направлениях. Реализовано это при помощи свайпов по экрану.

Приложение под Windows более функционально, чем под Android. Но, в основном, функционал расширен в разделах «тревога», запись по расписанию.

Время синхронизируется точно так же, как и на вашем компьютере, через сервер точного времени.

Нажав на картинку с камеры, появится многофункциональный пульт управления камерой. Тут и поворот камеры, и запуск сценария вращения, и остальной функционал, описанный в андроид приложении. Есть и фишки, которых нет в Android версии. Например, установка скорости вращения камеры от 0 до 10, включение/отключение цифрового зума.

Есть еще один способ просмотреть видео и управлять камерой — это Web интерфейс. Максимальный его функционал раскрывается в IE, но при минимальных требованиях к функционалу, можно обойтись и любым устройством с браузером и доступом к сети Интернет.

Функционал этого интерфейса почти такой же как и приложение под PC. Но есть и отличия. Например есть возможность вручную выставить битрейт потока и количество кадров в секунду. Есть возможность настроить DDNS. Добавить пользователей с ограниченным доступом. И прочие мелочи. Ниже, предлагаю ознакомиться со скриншотами интерфейса.

Скриншоты web интерфеса

Доступ к интерфейсу есть только из локальной сети. Если нужен доступ извне, придется настраивать проброс портов через роутер и иметь статический IP либо настраивать DDNS. DDNS я регистрировал и настроил через NO-IP. Внес соответствующие настройки в роутер и получил доступ к камере извне через Web интерфейс. Это, конечно, не так удобно как у многих камер, но все же возможно.

Качество передачи видео картинки и примеры видео

Качество картинки слабовата. Если хорошее освещение, можно разглядеть детали, но при недостаточном освещении, появляются шумы, снижается количество кадров в секунду и намыливается картинка. Но если учесть ценовую категорию, то ожидать большего и не стоит. Так как фокусировка камеры ручная, может потребоваться подстроить камеру под свои нужды. В характеристиках указана поддержка записи 25 к/с, на деле эта цифра достижима только при идеальных условиях. В среднем это 15-20 к/с.

Размер файла зависит от динамики сцены. Минута записи может быть 10Мб, а может и 2Мб. Так, что 32ГБ должно хватить на неделю записи.
Качество картинки можно оценить на скриншотах.

Скрины картинки

Также я записал несколько видео роликов с примерами качества записи.

В качестве дополнения записал видео обзор с описанием камеры.

Выводы

Прежде чем написать вывод, я оценил свой опыт использования камеры и принял во внимание позиционирование этого устройства производителем. Это бюджетная камера со скромными техническими параметрами. Разрешение видео и его детализация для домашнего использования, где не требуется большой детализации изображения, вполне достаточное. Но я ожидал более детального изображения от разрешения 1280х720. Видимо, размер матрицы слишком мал. Хотя качество камер в небольших магазинах не лучше, а иногда и хуже. Я лично успел ею попользоваться в качестве видео няни. С этой задачей камера справилась отлично. Возможность удаленного поворота камеры очень прикольная и полезная функция. Программный функционал считаю на хорошем уровне, хоть и есть явные недоработки. Организация простоты подключения выполнена на отлично, а что еще надо для домашнего использования. С этой задачей справится не искушённый пользователь. А поддержка ONVIF 2.4 обеспечивает высокую совместимость с видео регистраторами. Наличие внешней антенны также весомый плюс.

Надеюсь, у меня получилось раскрыть все стороны этого интересного устройства.

Приятного дня и удачных покупок!
