Когда я делал обзоры на мультиметры Mastech MS3302 и holdpeak 890, возникали вопросы по поводу, где взять выносные клещи. У этих мультиметров есть дополнительная опция измерения тока при помощи выносных клещей. Клещи такие продаются. Хоть и цена у них не совсем гуманная, но они есть. Про них и расскажу.

Сначала смотрим, в каком виде получил.
Посылка была тщательно упакована.

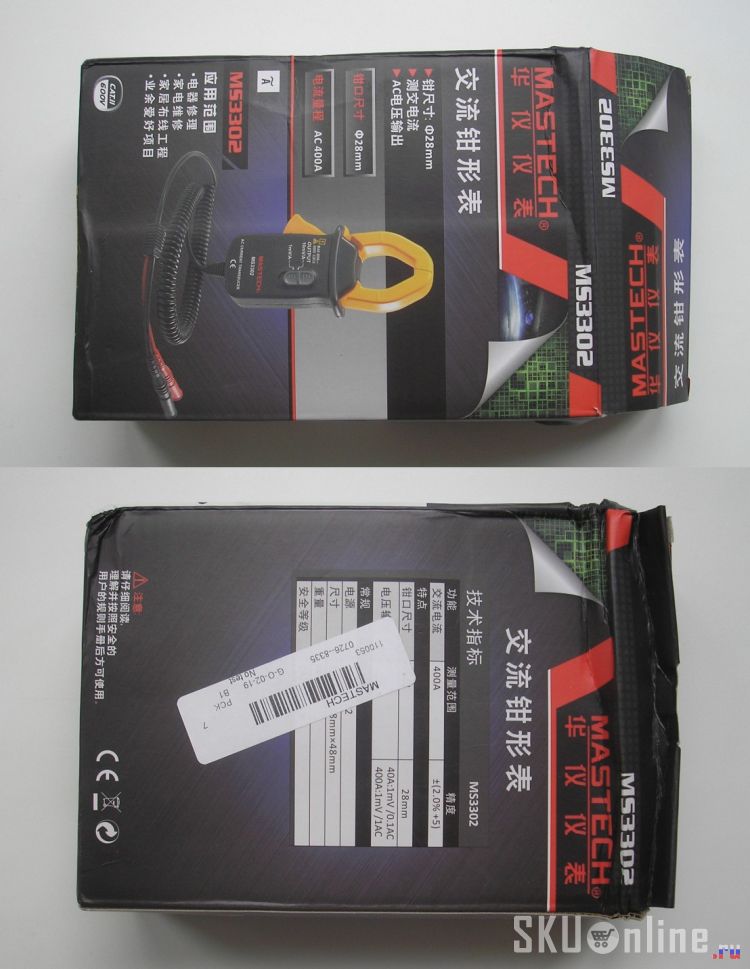

Тем не менее она была нещадно отформована.

Нет. Внутри ничего не пострадало, и это главное.

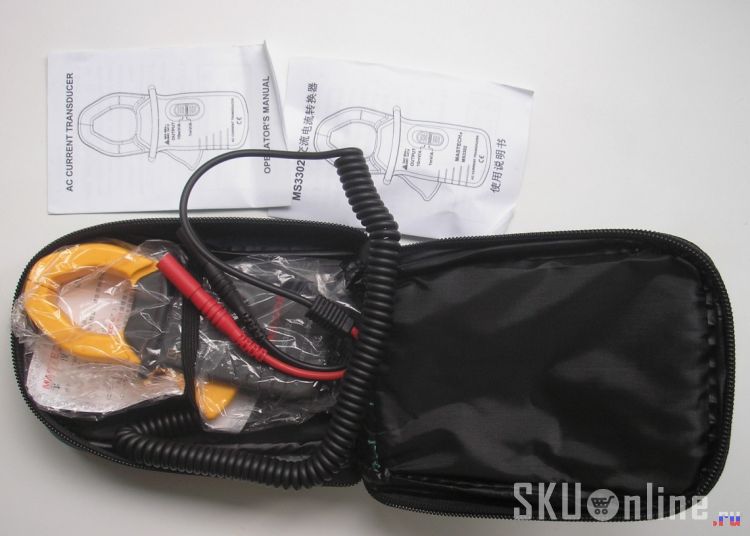

Вот, что было в комплекте:
1-Токоизмерительные клещи.
2-Две инструкции (на английском и китайском языках).

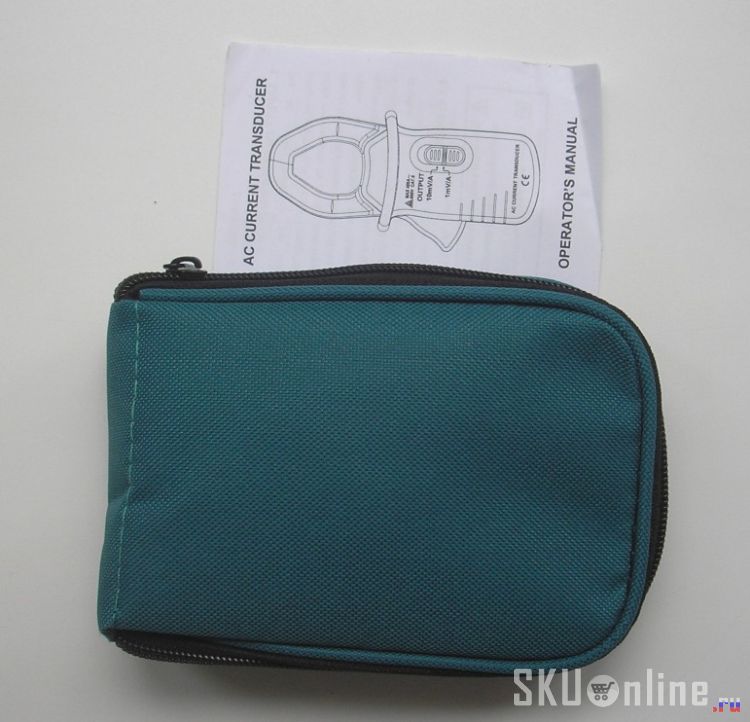

3- Чехол.
4-Гарантийный талон
Всё бумажное было помято.

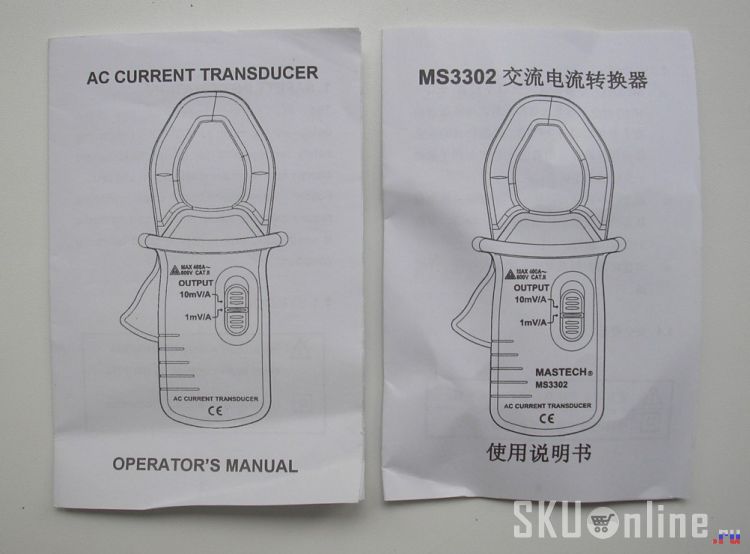

Две инструкции.

Скан (английский вариант) можно глянуть здесь.

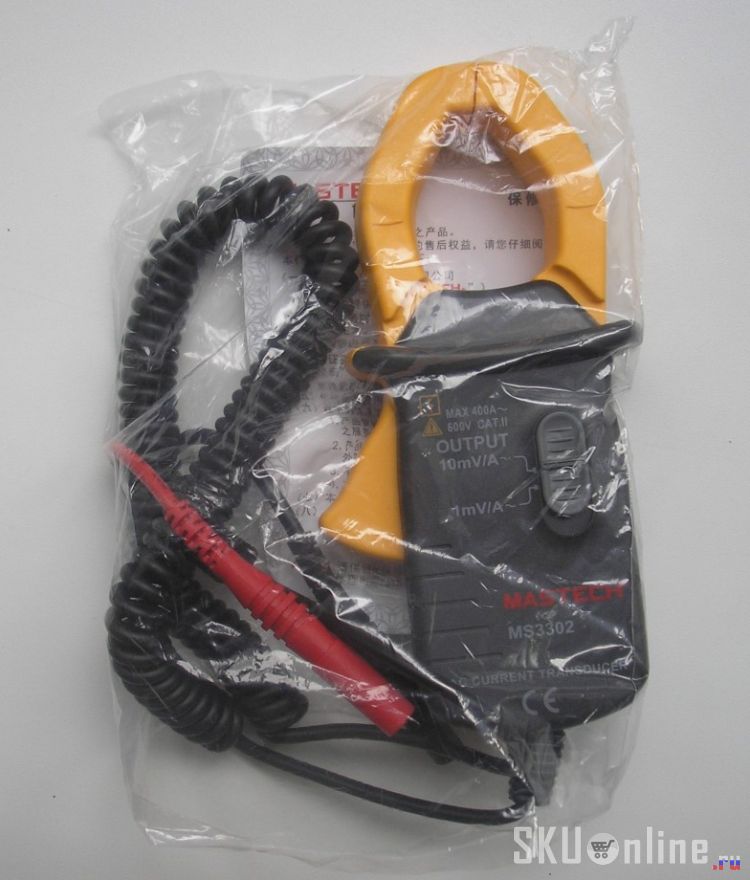

Клещики и гарантийный талон в дополнительном пакете.

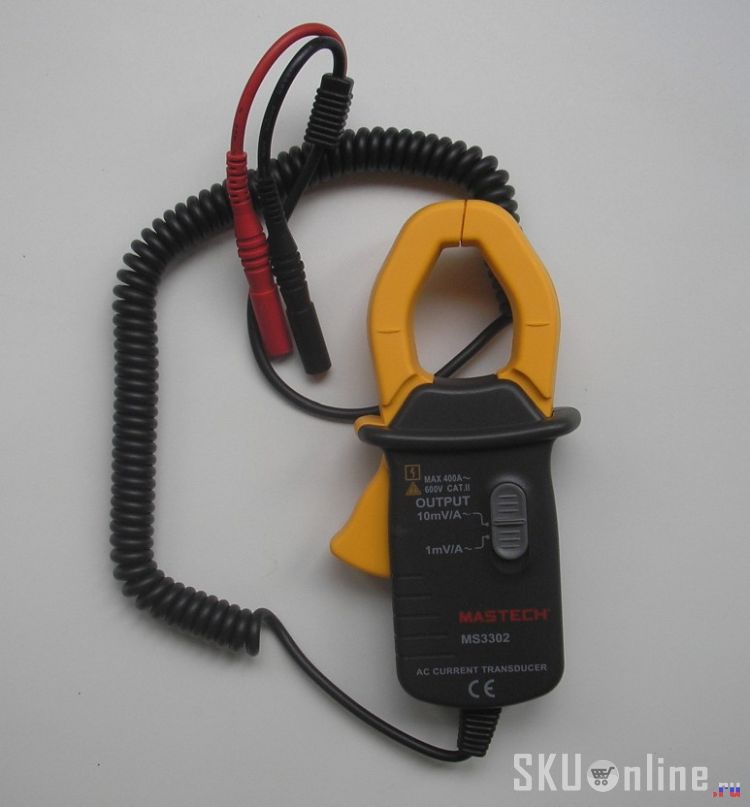

Сам прибор изготовлен из тёмной пластмассы с элементами отделки жёлтого цвета. Корпус выполнен аккуратно, все прилегает достаточно плотно. Никакого запаха синтетики.

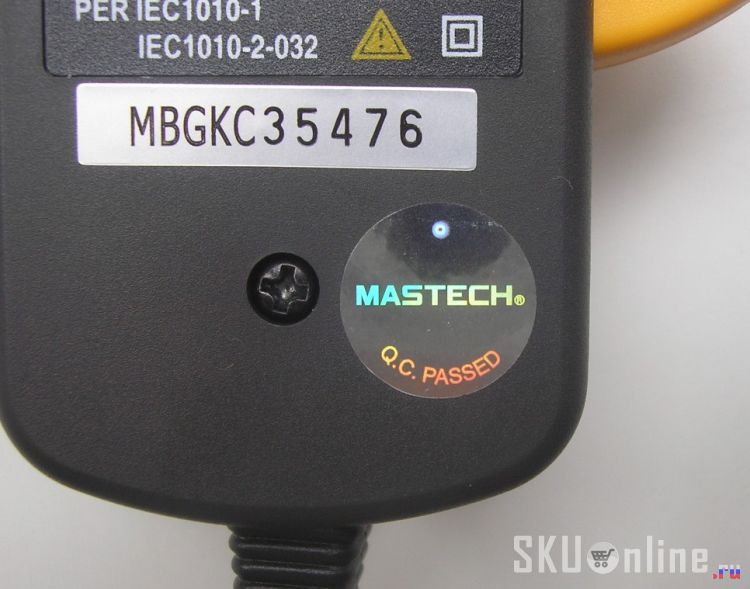

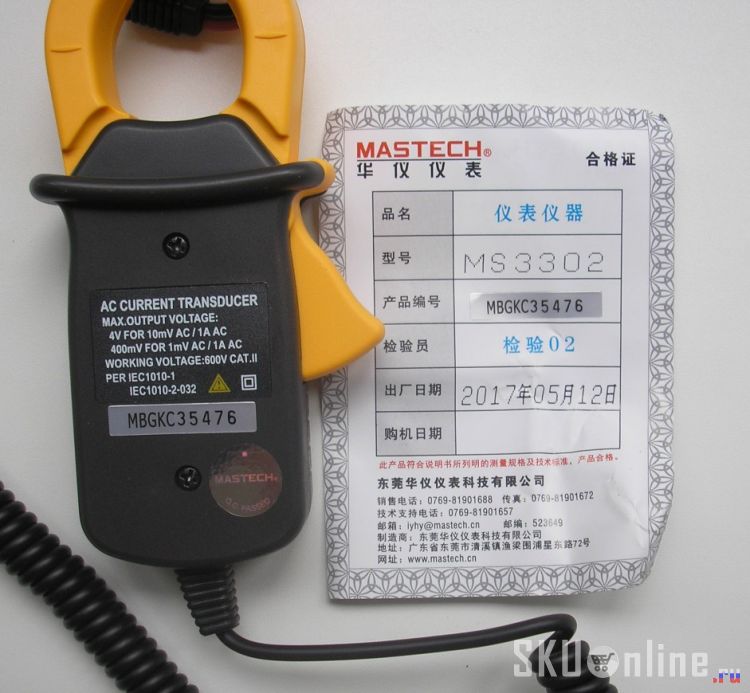

С тыльной стороны голографическая наклейка и номер.

Номер идентичен гарантийнику.

При работе клещами можно, в принципе, обойтись одной рукой. Второй рукой во время измерений можно спокойно держаться за стремянку (в качестве примера). Переключатель режимов работы ползунковый, с четкой фиксацией, но достаточно тугой. Переключатель имеет насечки, можно переключать большим пальцем во время измерения.
Прибор не требует никаких батареек для своей работы. Внутри обычный токовый трансформатор с сопротивлением в виде нагрузки. Клещи предназначены для работы с токами (только переменка) до 400А.
Все надписи, нанесённые на прибор, имеют чёткие очертания (их не так-то и много), нигде не смазаны, легко читаемы.

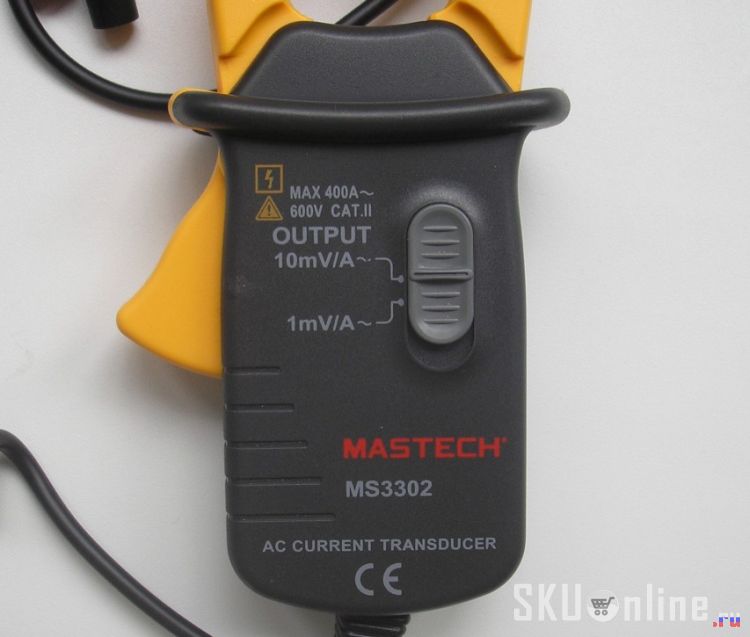

Из управления только один переключатель на два положения. Переключает чувствительность прибора, меняя напряжение на выходе в зависимости от проходящего тока.
При выставленной чувствительности 1мВ/А при токе в 1А на выходе будет 1мВ. Всё просто и понятно. Можно применять не только с перечисленными мною ранее приборами, но и с другими мультиметрами, позволяющими измерять переменное напряжение (в мВ).

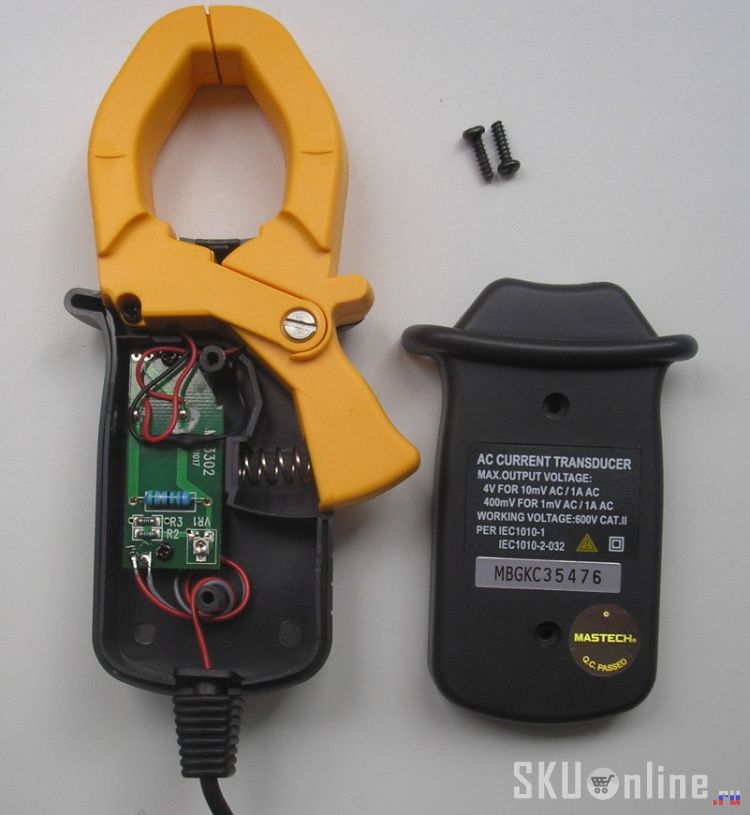

Прибор разбирается очень легко. Достаточно открутить два самореза.

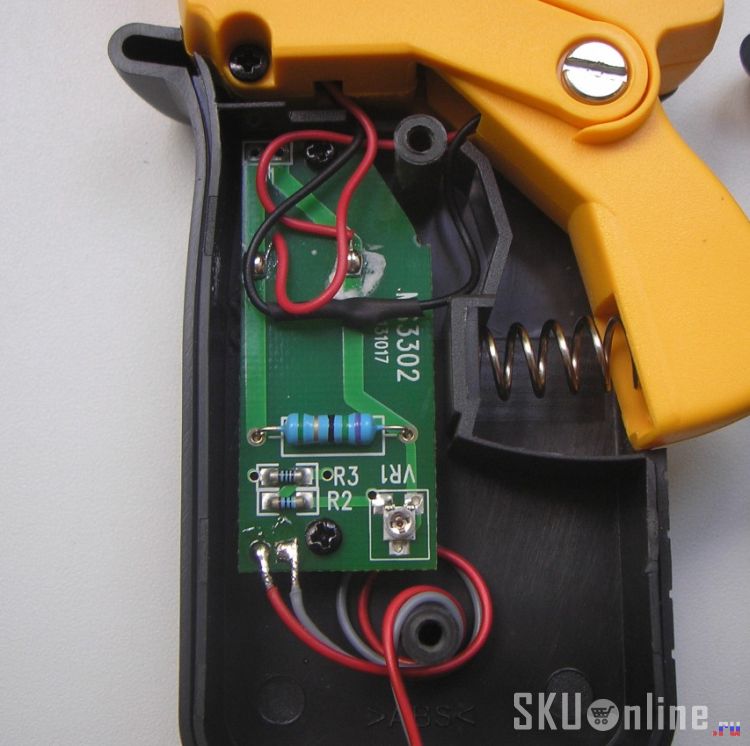

А внутри ничего интересного.

Несколько нагрузочных сопротивлений и переключалка. Хорошо хоть подстроечник есть, в случае чего можно и поднастроить. Но это отдельная тема.

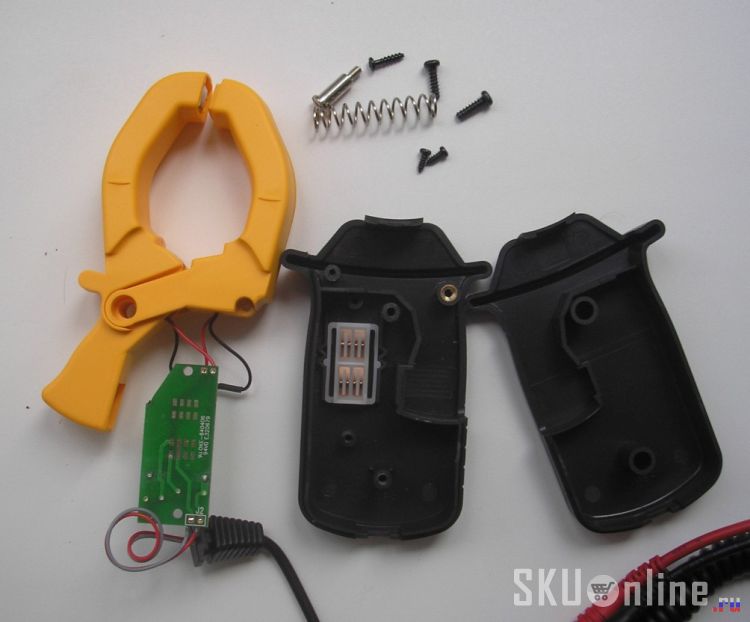

Откручиваю специальной формы винт и ещё три самореза.

К токовому трансформатору добраться не смог. Жёлтый пластик надёжно склеен.
Девайс я собираю, и перехожу к определению его возможностей.

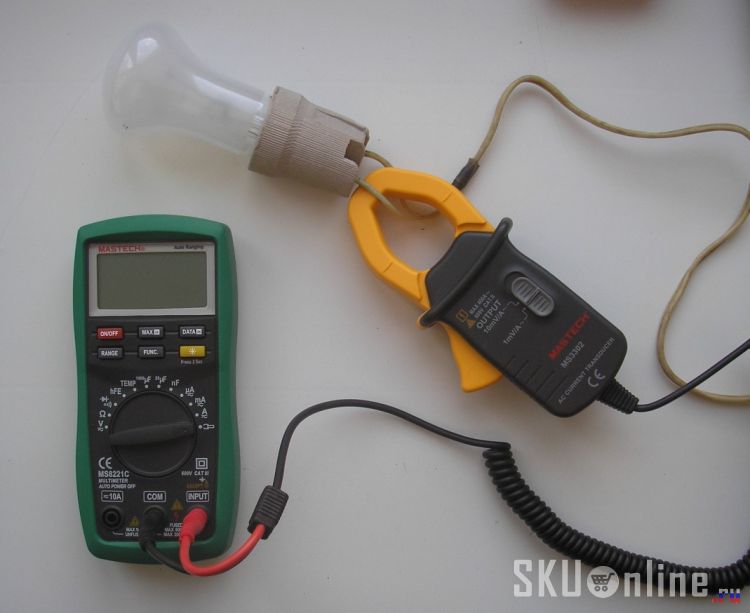

Сначала собрал простенькую схему, чтобы убедиться, что он работоспособен.

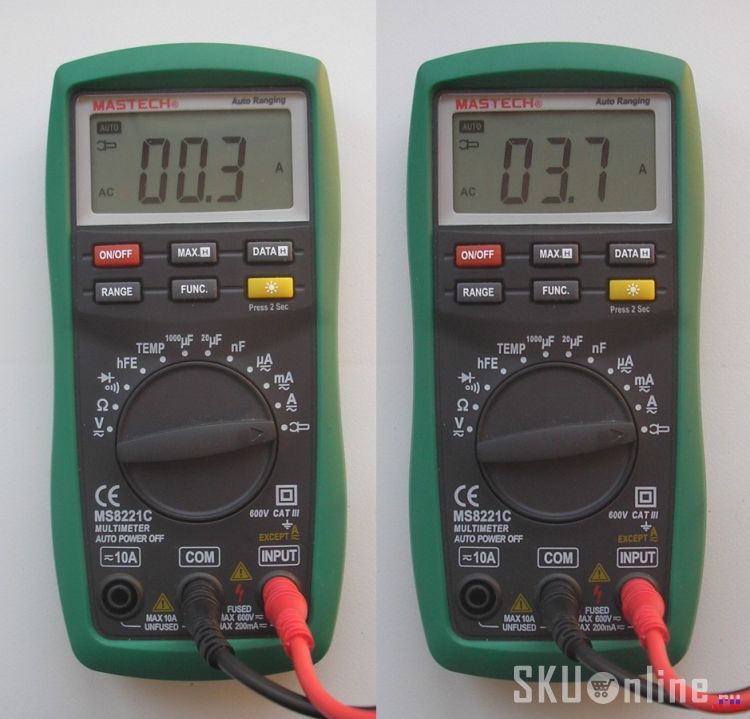

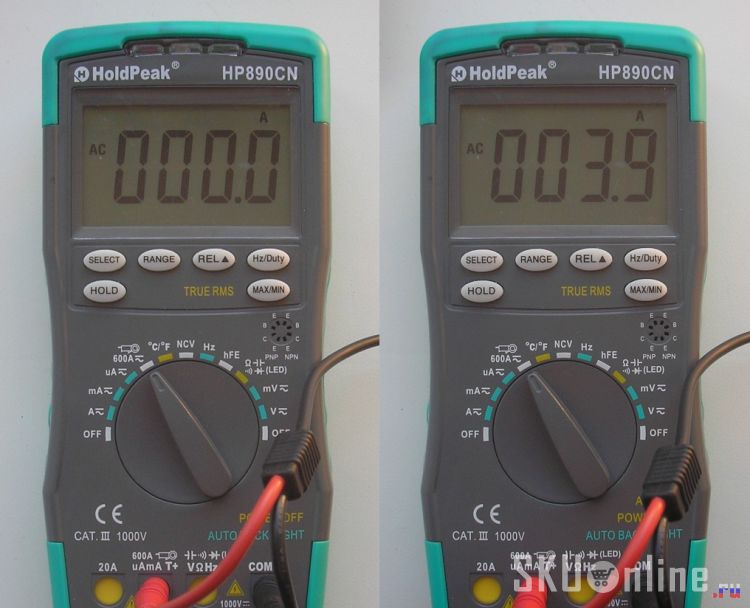

Переключатель мультиметра в положении измерения клещами. Клещи проверил в обоих вариантах переключателя. Вот, что показал мультиметр.

Слева 1мВ/А. Справа 10мВ/А. Показания справа нужно делить на 10.
Несерьёзно измерять такими клещами токи менее 1А. Нужно хотя бы чтобы было три значащие цифры.
Затем взял другой более известный прибор. У него эта опция тоже присутствует. При выставленной чувствительности 1мВ/А мультиметр вообще ничего не увидел.

Решил проверить другой прибор без опции измерения клещами, но заточенный для измерения мелких напряжений. Совершенно необязательно, чтобы эта опция в приборе была выделенной. Достаточно того, чтобы мультиметр умел точно измерять мелкие напряжения.

Вот ему я доверяю больше. Но сомнения всё же остались. Пришлось нести на работу.
Проверил на 10А.

На токе в 1А показания ещё хуже.

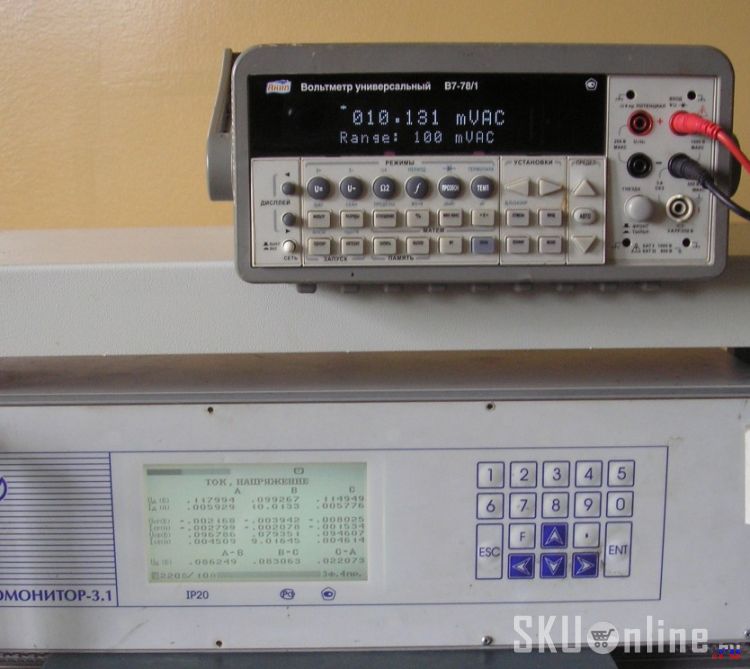

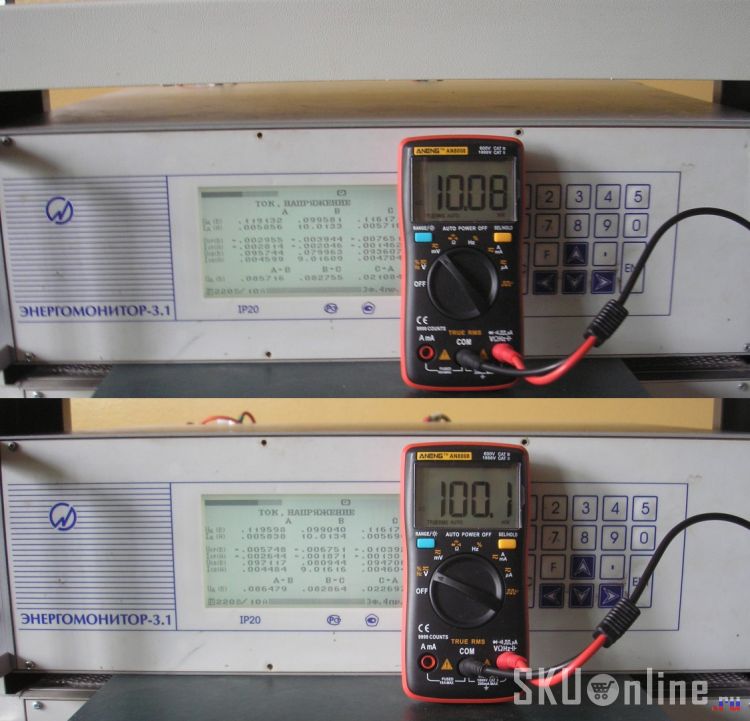

Понимая, что и клещи и мультиметр могут врать одновременно (погрешность в измерения вносят как клещи, так и измерительный прибор), решил проверить, насколько точно измеряют клещи. Просто подал образцовый ток и посмотрел, сколько мВ на выходе.

Судя по показаниям, с клещами всё в порядке. Не забываем правильно центрировать на измеряемом кабеле. Проблема в погрешности измерения мультиметрами на малых напряжениях.

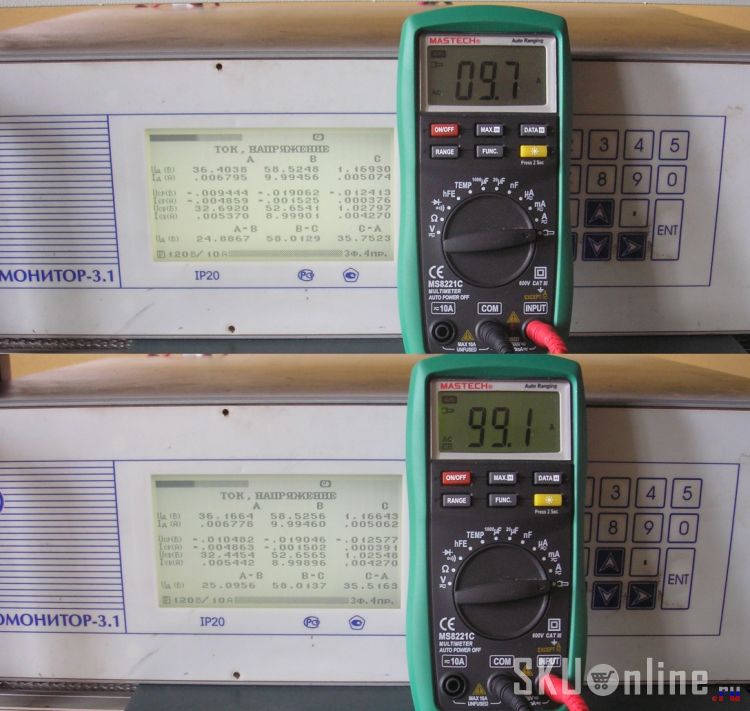

Свой новый «мультик» на разных положения переключателя чувствительности клещей тоже проверил.

Не зря я ему доверял.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Измеряют силу только переменного тока.
— Цена.
Плюсы:
+ Не требует батарей питания.
+ Сделан аккуратно и добротно.
+ Неплохо настроен, погрешность минимальна.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках.
Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
