Набор с держателем плашек и метчиков
- 108 читателей · 863 топика · RSS
Цена: US$11.55
Хотя М7 не так часто встретишь :)
По традиции смотрим, в каком виде присылают. Сам набор был обтянут полиэтиленовой плёнкой.
Как на коробках с чаем. И снимается также.
Верхняя прозрачная крышка просто выдвигается. Состав набора вы видите.
Начну с метчиков.
Метчики без смазки. Абсолютно сухие. Точнее, смазки нет нигде.
Пять штук: М12, М10, М8, М7, М6.
На метчиках указан не только диаметр, но и шаг резьбы.
А вот такое обозначение должно быть согласно нашего ГОСТ 3449-84 Метчики. Технические условия
1.25 На хвостовике метчика должны быть чётко нанесены:То, что обозначено, вы видели. Значит всё стандартно, и подразумеваем марку Р6М5.
1) товарный знак предприятия-изготовителя;
2) обозначение метчика (последние четыре цифры);
3) обозначение резьбы;
4) класс точности метчика (с метрической или трубной резьбой) или степень точности метчика (с дюймовой резьбой);
5) номер метчика в комплекте (одна риска на черновом метчике, две — на среднем, чистовой метчик рисок не имеет);
6) марка стали рабочей части;
7) на метчиках с левой резьбой — буквы LH
8 ) на метчиках повышенной точности — буква Т
Примечания:
1.Допускается марку Р6М5 не маркировать
2.Допускается маркировать вместо марки стали:
-буквы HSS для стали с содержанием вольфрама 6% и более,
-буквы HSSCo для стали с содержанием кобальта и указанием марки стали на этикетках.
3.На метчиках диаметром до 6.0 мм допускается наносить обозначения, указанные в перечислениях 1),3),4),5),8 ).
4.На метчиках диаметром до 5.5 мм с мелким шагом резьбы допускается вместо размера шага маркировать единицу перед буквой М.
Большинство современных метчиков выпускают в чистовом варианте, а когда-то (не так давно) их было как минимум два.
А вот рабочая часть комплектных метчиков.
С диаметрами проблем нет. Все точно соответствует заявленным параметрам.
Шаг резьбы основной. Это именно тот стандартный шаг, который распространён и наиболее применим. Поэтому для каждого нашлось по гайке (кроме одного).
М7 не так сильно распространён, поэтому гайки для него я не нашёл.
Тыльная сторона под вороток.
А вот собственно и вороток.
У самого большого метчика (М12) тыльная сторона — квадрат со стороной 7мм. Так вот, в вороток войдёт метчик со стороной до 9мм.
Усилительные ручки вкручиваются в специальные отверстия (одно глухое, другое сквозное). Ручки разные, одна утягивающая.
Чтобы развеять сомнения по поводу материала, сразу проверил магнитом.
Усилительные ручки магнитится всеми своими частями. Это хромированная сталь. Центральная часть из алюминиевого сплава.
Механизм захвата примитивно прост.
Метчик прижимается к стенке одной из сторон.
Проверю на профпригодность.
Но прежде чем нарезать резьбу, необходимо просверлить отверстие.
Напомню тем, кто забыл.
Диаметр сверла можно вычислить математически. Из диаметра метчика вычитаем показатель шага и получаем нужный диаметр сверла. При работе с хрупкими металлами, например, чугуном, диаметр сверла следует уменьшить на 0,1 мм.
Для метчика М5 шаг составляет 0,8, следовательно, диаметр сверла 4,2мм.
Для М4 этот показатель составляет 0,7, следовательно, диаметр сверла 3,3мм.
Для М6 шаг составляет 1, следовательно, диаметр сверла 5,0мм.
Но на практике (как правило) прибегают к таблицам соответствия.
ГОСТ 19257-73 Отверстия под нарезание метрической резьбы. Диаметры.
Сначала просверлил отверстие диаметром 5мм в полудюймовой трубе. Смазал метчик маслом, и нарезал резьбу.

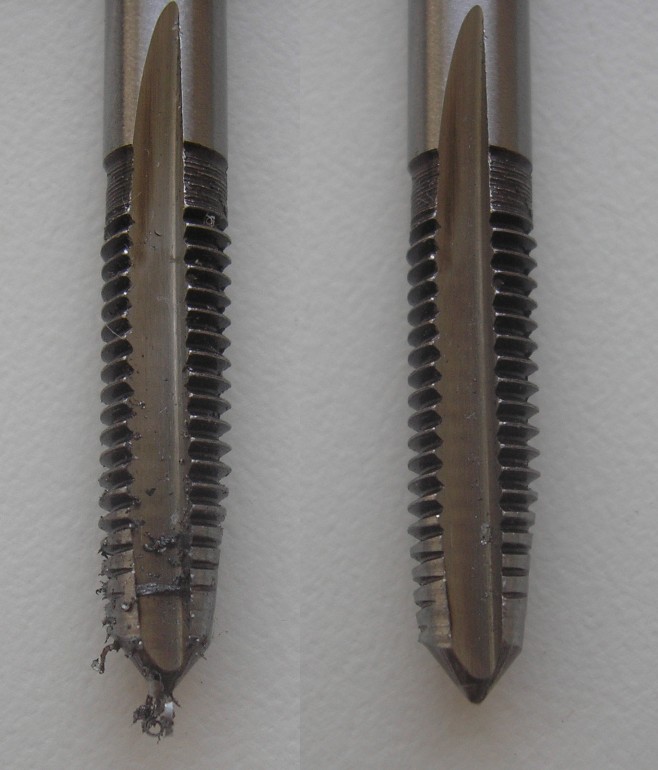

Смотрим на метчик после использования.
Эти метчики по своей твёрдости похожи на наши (с Советских времён) из стали Р6М5, но вряд ли с ними сравнятся. На счёт износостойкости ничего сказать не могу, покажет время.
Перехожу к держателю плашек.
Всё тоже самое. Ручки – сталь, сам держатель — алюминиевый сплав.
Вот только держится плашка не при помощи винтовой ручки, а при помощи отдельного винта.
На винте есть насечки и прорезь под плоскую отвёртку. Можно и пальцами закручивать.
Особых усилий не требуется. В каждой плашке есть специальное углубление.
Плашек тоже пять штук, того же типоразмера: М12, М10, М8, М7, М6.
Внешний диаметр у всех 25мм.
В этом их преимущество. Они без проблем вставляются в держатель. А вот отечественные имеют различный калибр.
Плашки, к сожалению, в деле проверить не смог. У меня нет набора прутков соответствующего диаметра.
Единственное, что смог сделать, обновил замятую резьбу на нескольких болтах.
Вот, в общем-то, и всё.
Надеюсь, хоть кому-то помог.
А вот эту картинку я взял со страницы магазина.
Кто-нибудь может мне объяснить её смысл?
Удачи!
