EONE ET201- мультиметр с функцией осциллографа
- 108 читателей · 863 топика · RSS
Цена: US$55.60
Display: 128 x 64 dot-matrix graphic LCDПодробности в обзоре.
Viewing area: 60mm x40mm
Input Resistance: 10MΩ
Battery: 4 x 1.5V AAA battery (Not included)
Power consumption: less than 20mA.
Storage capacity: DMM 100 groups of data, waveform 5 group records.
Analog Bandwidth: DC AC ~ 10kHz
The maximum real-time sampling rate: 200ksps
Remote control Detection: 38kHz carrier frequency
Смотрим, в каком виде присылают (кому-то интересно).
Простой полиэтиленовый пакет, который был вскрыт (порезан) и заклеен.
Думаю, что надписи на упаковке появились уже на таможне.
Раньше хоть акт о вскрытии вкладывали. Теперь просто заклеивают скотчем и в путь…
Коробка именно под эту модель.
Упаковка простенькая, никаких кратких технических характеристик прибора (как обычно бывает) нет. Внутри сумка-чехол.
и инструкция.
Инструкция на английском. Можно глянуть скан. Инструкция объёмная. Поэтому разбил на блоки:
1, 2, 3, 4, 5, 6, 7.
В ней же есть ссылка на сайт производителя. Нашёл именно эту модель.
Перехожу к тому, что внутри. Замок у чехла вшит своеобразно. Сумка раскрывается не до конца. Содержимое в кармашках.
В комплект поставки входят:
— мультиметр,

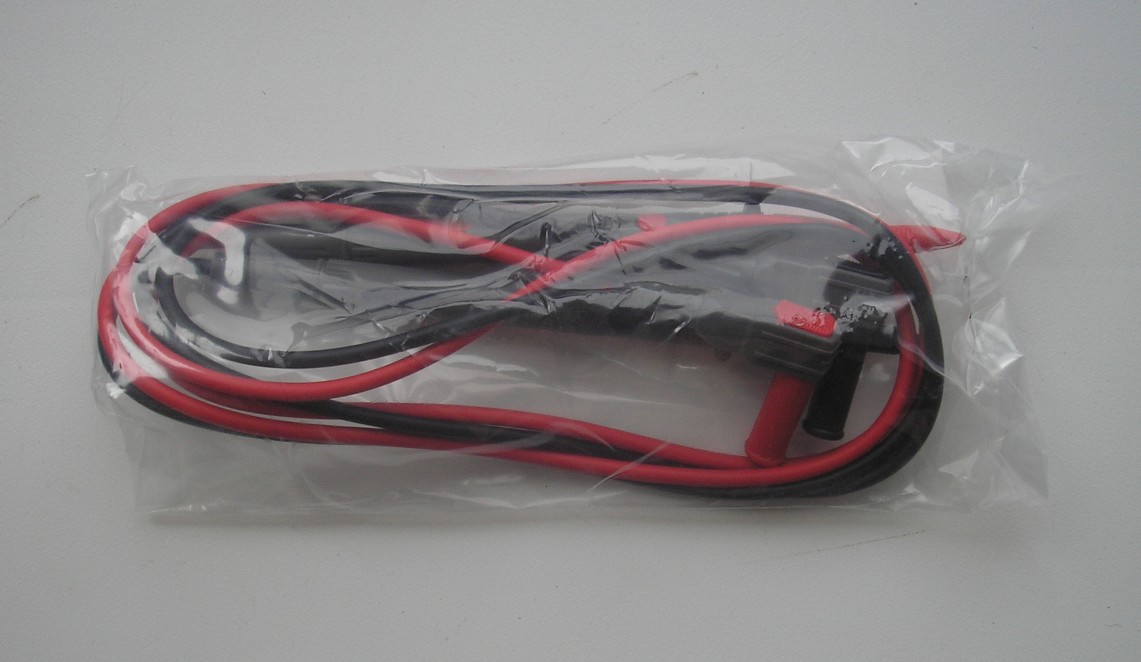

— щупы,
— приспособа для проверки транзисторов,
— инструкция,
— сумка- чехол.

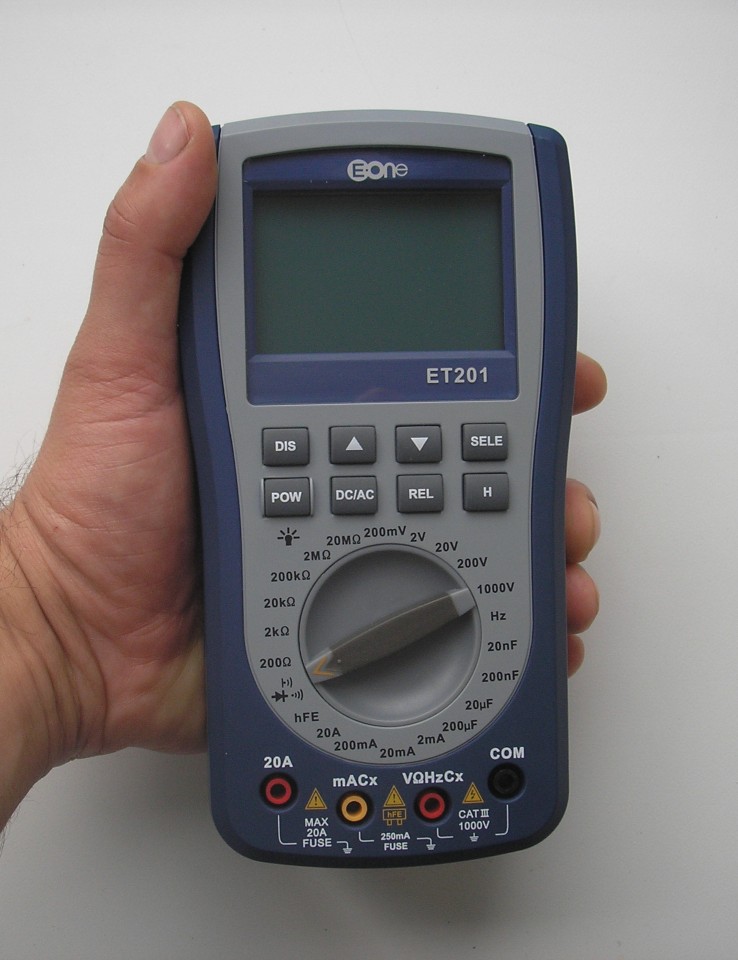

А вот и мультиметр.
Размером крупненький.
Защитной плёнки на дисплее не было.
Взвесил. 369г. (без батареек). Батарейки в комплект поставки не входят.
Подставка откидывается на угол около 100 градусов. Подставка свободная, никак не фиксируется. Просто откидываем до упора и ставим прибор.
Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы. Но кнопку включения/выключения я бы выделил другим цветом.
Что куда вставлять, тоже всё понятно. Измерительные входы окрашены в разные цвета.
Всего восемь кнопок выбора всевозможных функций. К их описанию вернусь чуть позже.
Щупы очень мягкие. Но не силикон. Засунул на часок в морозилку. Стали костяные.
Длина 110см от кончика до кончика.
Для щупов паркинга нет. Противоскользящие ножки тоже отсутствуют. Обычно бывает что-то одно: либо паркинг, либо ножки. Этот прибор будет ездить по столу крышкой батарейного отсека:)
Сопротивление щупов сравнил с комплектными от известного прибора UNI-T UT61E. Немного выше сопротивление, но по мягкости выигрывают значительно.

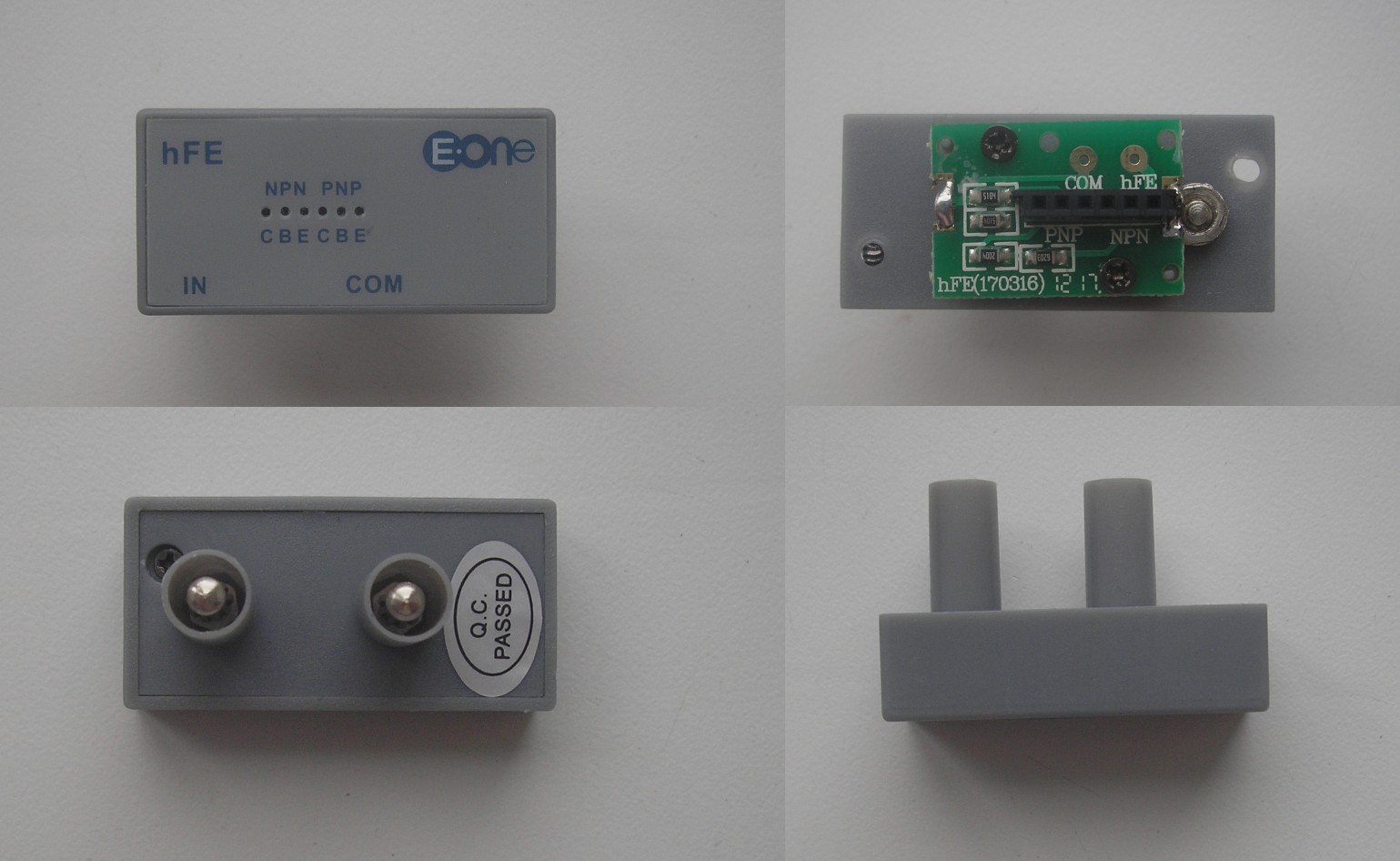

В комплекте поставки идёт приспособа для тестирования транзисторов. Лично для меня её нужность сомнительна. Для этих целей есть более интересные варианты готовых приборов.
Автооключение.
Сначала надо написать, как включается/отключается. А включается/ отключается он, как большинство дорогостоящих приборов нажатием/удерживанием сетевой кнопки. Но…
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 10 минут мультиметр «пискнет» и сразу отключится. Никаких предупредительных писклявых сигналов.
Короткое нажатие при работающем приборе включает (на 30с) /отключает подсветку.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой, которая крепится при помощи двух полноценных винтов. В ответной части бронзовые втулки.
Прибор запитывается от четырёх батареек формата АА.
Вставляются очень туго. Батареи формата АА считаю плюсом. От аккумуляторов тоже работает.
Замерил токи потребления. В режиме сна (выключенном) не смог уловить даже долей микроампер. В рабочем режиме потребляет 22мА, с включенной подсветкой 25мА. О яркости подсветки можно судить по разности токов потребления (3мА).
Чтобы определить плюс с минусом (как вставлять), необходимо рассматривать надписи на корпусе.

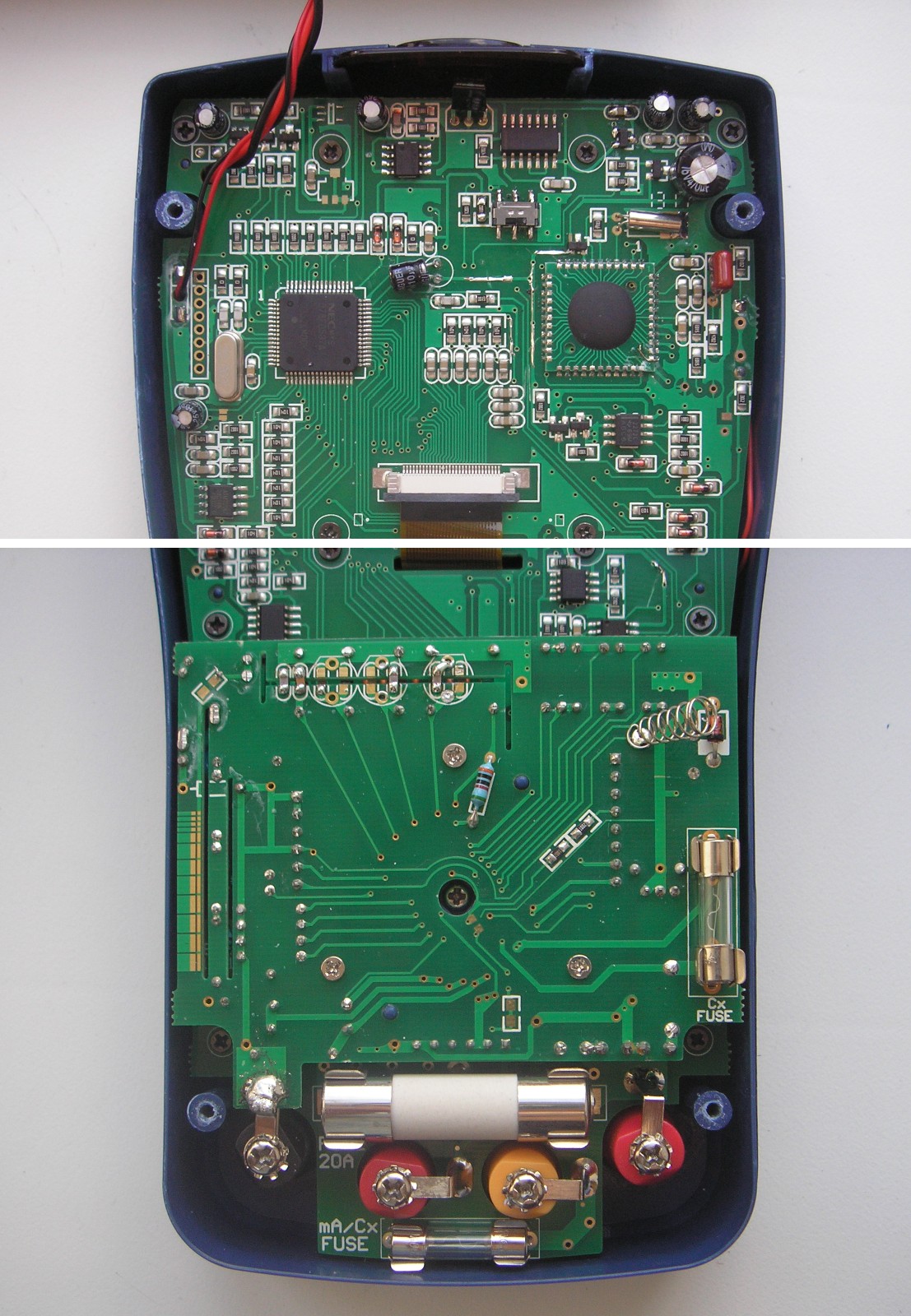

Перехожу к разбору.
Откручиваю 4 самореза.
И более детально.
По входу три предохранителя. Один стоит в цепи измерителя ёмкостей. Второй по 20-Амперному входу, третий совмещённый по ёмкостному и миллиамперному входу.
Затем открутил ещё 3 самореза крепления верхней платы и один винт на COM- входе. Снял верхнюю плату.

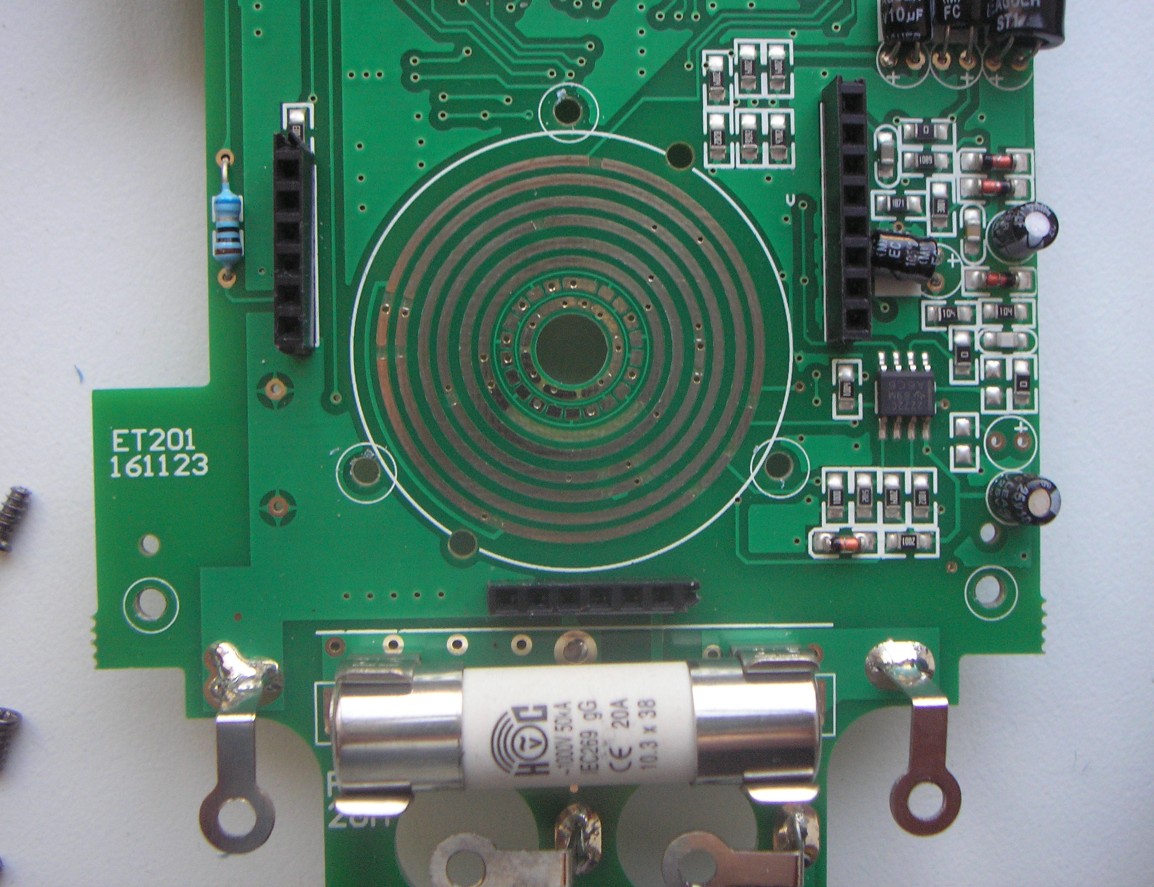

Самый большой предохранитель — на 20А/1000В.
Если посмотреть на отсвет, видно, что контактные площадки не смазаны. В приборах с ручным выбором пределов это особенно актуально.
Защита присутствует.
Её гораздо больше, чем в обычных мультиметрах.
В качестве «основных» микросхема D78F0537A и МС типа «клякса».
Могу предположить, что прибор после ремонта. Видно сначала перерезанные, затем восстановленные дорожки вокруг «кляксы».

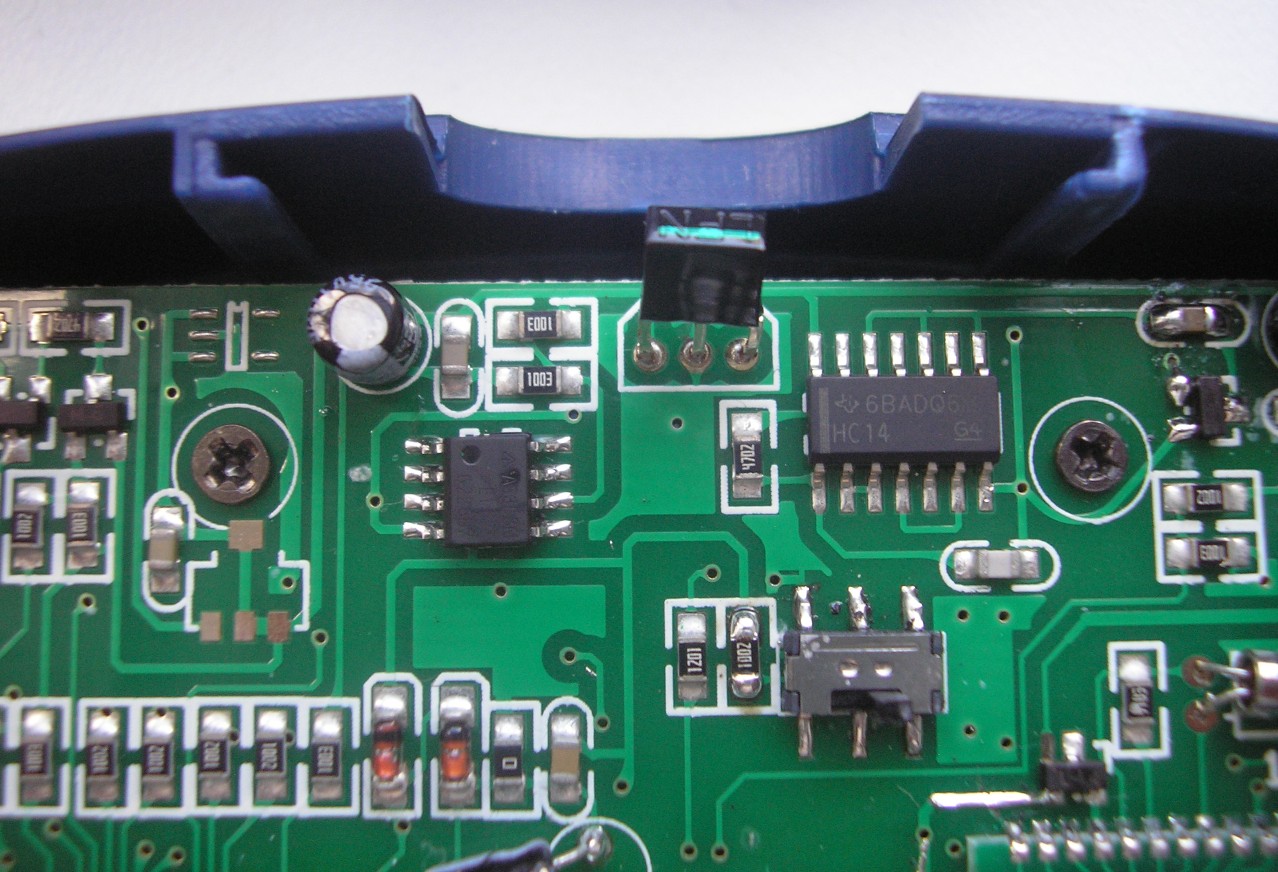

А это фотоэлемент для тестирования ИК пультов. Про него в самом конце.
Открутил ещё 6 саморезов крепления платы, винт крепления переключалки и три винта входных разъёмов.
Входные разъёмы немного непривычного исполнения. Такой вид встречается в более дорогих моделях мультиметров.
Открутил переключалку.
С этой стороны контактные площадки тоже не смазаны.
Дисплей откручивать не стал, он на шлейфе. Лишний раз лучше не трогать.
Все кнопочки переключения однотипные. Даже кнопка включения без фиксации. Прибор включается кратковременной подачей управляющего напряжения.
Шунт на 20А собран из двух по 10А. Интересное решение.
И всё же, что он (мультиметр) может?
Прибор собираю.
Обозреваемый девайс может измерять постоянное и переменное напряжение, ток, частоту, сопротивление, ёмкость; «прозванивать» цепь на обрыв и проверять полупроводники; запоминать измеренные величины; проверять работоспособность ИК пультов, а также работать в режиме усечённого осциллографа.
Разрядность дисплея: 2000 отсчётов с плавающей точкой.
Контрастность цифр на среднем уровне (дисплей графический), своего рода плата за опцию.
Аналоговая шкала отсутствует.

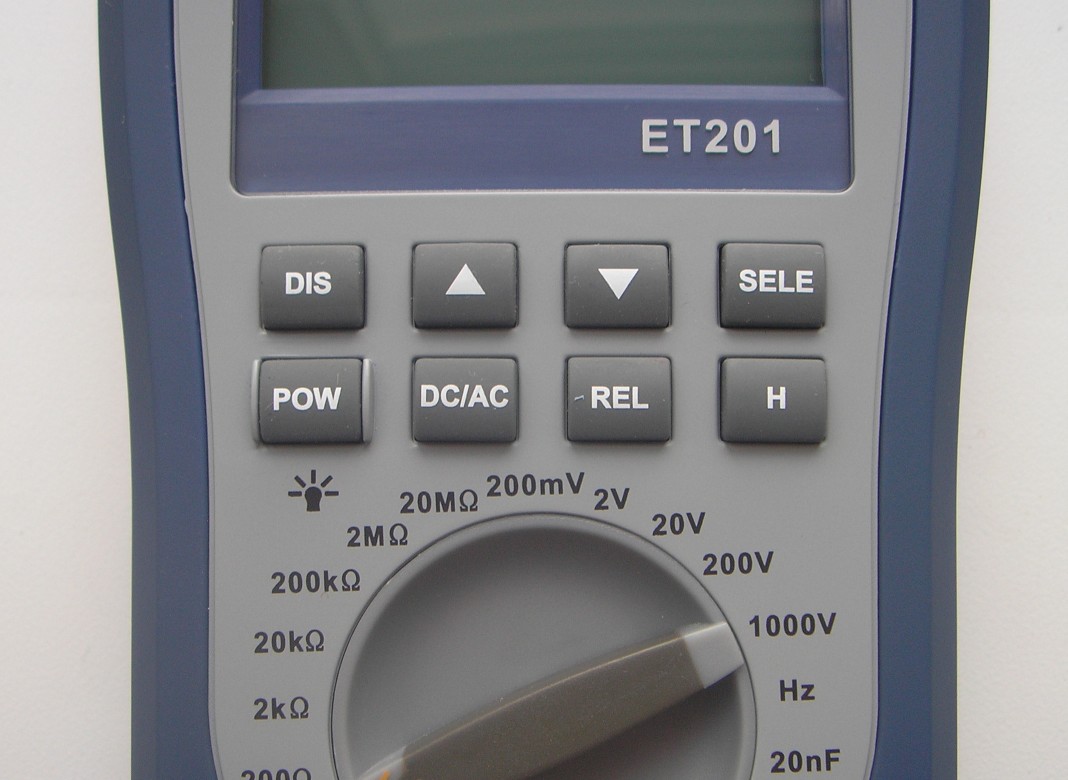

Поворотный переключатель является не единственным элементом управления. На передней части прибора восемь кнопок выбора всевозможных функций.
Картинка со страницы магазина мне поможет.
«DIS». Короткое нажатие на кнопку переводит прибор в режим графического отображения сигнала (режим осциллографа). Работает только при измерении напряжения или силы тока.
Долгое нажатие переводит прибор в режим просмотра содержимого ячеек памяти. Работает при любом положении переключателя.
«Ʌ». (UP) В режиме просмотра ячеек памяти эта кнопка пролистывает записи вверх.
«V». (DOWN) . В режиме просмотра ячеек памяти пролистывает записи вниз.
«SELE». Автокалибровка В режиме осциллографа автоматически калибрует соотношение длительности и амплитуды развертки с сигналом. В режиме просмотра памяти длительное нажатие помечает все записанные в память данные к стиранию, удаление производится по нажатию клавиши «SELE».
«POW». Короткое нажатие включает прибор, длинное выключает. Короткое нажатие при работающем приборе включает (на 30с) /отключает подсветку.
«DC/AC». Кнопка работает в режиме измерения напряжения и силы тока. Переключает род тока постоянный/переменный.
«REL». Переводит прибор в режим относительных измерений.
«H». Память Кнопка работает в режимах мультиметра и осциллографа. По нажатию кнопки — данные на экране помещаются в ячейку памяти, номер ячейки отображается в правом нижнем углу экрана и значение фиксируется на экране. Для выхода из фиксированного экрана нужно повторно нажать на кнопку.
На сайте магазина написано:
Storage capacity: DMM 100 groups of data, waveform 5 group records.Действительно, для записи цифровых значений сигнала ровно 100 ячеек памяти. А вот для записи форм всего 3: Н0, Н1 и Н2.
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 200mV/2V/20V/200V+-(1.0%+10); 750V +-(1,5%+10).
Мультиметр хорош на всех поддиапазонах. Реальная погрешность измерения в значительно меньше допустимой.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10 до 1500Гц. Проверял на пределе 20В.
Посмотрел, как измеряет напряжение в домашней сети. Сравнил с UNI-T UT61E (True RMS).
На сколько занижает (и занижает ли), сказать сложно. На этом пределе измерений (1000В) прибор показывает только целые значения цифр.
Но фокус состоит в том, что заявленная погрешность записана в таком виде, что даже если прибор будет врать на 13В, он всё равно попадёт в заявленные характеристики. Поэтому нет никакого смысла смотреть погрешность в инструкции. Смотрим на то, что он покажет в сравнении с образцовыми приборами.
При превышении пределов измерения пищит, даже при измерении ёмкостей.
При измерении напряжения свыше 30В на дисплее появляется значок молнии. А прибор при замере издаёт три коротких попискивания.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 200mV/2V/20V/200V+-(0,75%+10); /1000V +-(1.5%+10).
Постоянку измеряет очень хорошо.
Индикатор у мультиметра показывает не только цифры и измеряемые величины (V, mV). Род тока (постоянный/переменный), который я выбрал при измерении, тоже показывает.

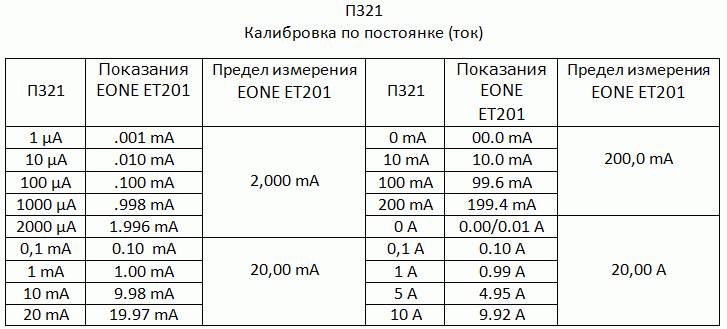

Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 2mA /20mA/200mA/20A +-(1.2%+10).
Занёс в таблицу всё, что увидел.
При измерении на пределе 20А при нулевом токе (щупы разомкнуты) показания перебегают 0.00/0.01А.
При превышении предела измерений сигналит (пищит).
Перехожу к измерению сопротивления. Фото того, что показывает прибор при закорачивании щупов. Это вовсе не означает, что сопротивление щупов составляет 0,3 Ома. Просто эти показания нужно отнимать/вычитать (математически:))) при измерениях, либо нажимать кнопку «REL».
Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 200Ω/2kΩ/20kΩ/200kΩ/6MΩ +-(1,0%+5); 20MΩ +-(3,0%+5).
Очень хороший результат. Погрешность измерения доли процента.
На самом краю своих возможностей (20МОм) считывает с задержкой.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность:
Capacitance: 20nF+-(2.0%+10); 200nF/20µF+-(1.0%+3); 200µF+-(1.5%+3).
Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин.
Измерет ёмкости только до 200мкФ. Хотя бы до 2000мкФ не помешало бы.
Прозвонка диодов и пищалка совмещены в один режим.
При прозвонке на разомкнутых щупах 3,11В. Это реально измеренные показания.
Светодиоды подсвечиваются.
При прозвонке цепи тормознутости нет. Для тех, кому критичен этот показатель, посмотрите видео.
Есть тормознутость при «отпускании» сигнала. При попытке набить чечётку может появиться сплошной ПИ.
Прибор может измерять частоту. Раз есть, проверю.

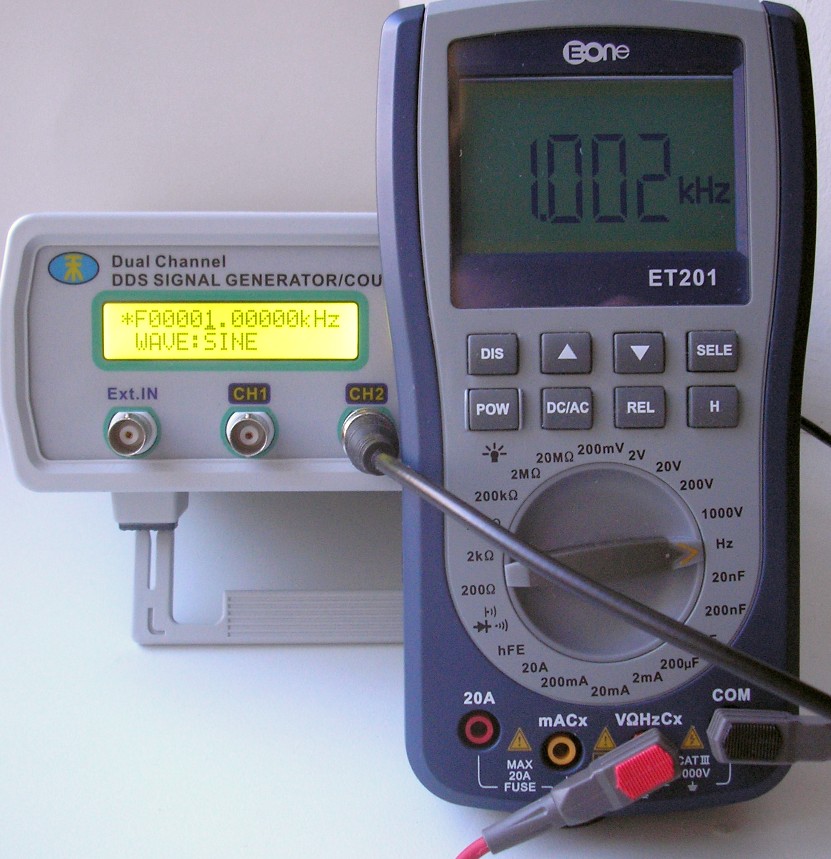

Подключил к генератору MHS-5200A.
Заявленная погрешность:
Capacitance: 20nF+-(2.0%+10); 200nF/20µF+-(1.0%+3); 200µF+-(1.5%+3).
Генератор может выдавать частоты до 25МГц. По инструкции мультиметра до 200кГц.
Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 100Hz/1000Hz/10kHz/100kHz/1000kHz/10MHz/20MHz +- (0.08% + 2d).
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
Чувствительность слабовата. Точность измерений частоты в погрешность вкладывается. Но последние, мной тестируемые модели мультиметров, давали более точный результат.
Кроме всего прочего можно проверять ИК пульты. Фотодиод расположен в верхней части прибора. Если мультиметр перевести в режим прозвонки и нажать на кнопку пульта (телевизионного), то прибор будет издавать писклявый звук пока не отпустите кнопку. Это невозможно передать при помощи фоток. Берёт до 5м. Функция достаточно сомнительная. Давно уже пользуюсь камерой смартфона для этих целей (для проверки пульта). Но раз есть, должен упомянуть о её существовании (этой функции).
Перехожу к самому интересному.
Отличительной особенностью этого мультиметра является возможность работы в режиме осциллографа. Короткое нажатие на кнопку «DIS» переводит прибор в режим графического отображения сигнала (режим осциллографа). Работает только при измерении напряжения или силы тока. При включении мультиметра в режим осциллографа переключается автоматически на измерение переменных величин.
Напомню. При нажатии на кнопку «SELE» (Автокалибровка) в режиме осциллографа автоматически калибрует соотношение длительности и амплитуды развертки с сигналом.
Подключил к генератору (фото было в обзоре). Выставил синусоиду частотой 100Гц амплитудой 10В. Для контроля за правильностью измерений параллельно подключил UNI-T UT61E (True RMS).
В правом верхнем углу показывает измеряемое напряжение 7,13В, что вполне соответствует истине. Чуть ниже показывает частоту измеряемого сигнала 0.099кГц.
Изменил условия. Подал меандр той же частоты и амплитуды.
Какое напряжение должен показывать мультиметр при измерении меандра амплитудой 10В, наверное, многие знают. Мультиметр-осциллограф показывает 11,06В. Вывод: прибор не True RMS, доверять показаниям можно только при измерении синусоиды. В остальных случаях смотрим на картинку и радуемся тому, что показывает.
Опять поменял условие. На этот раз изменил частоту. На экране синусоида частотой 15кГц амплитудой 10В.
До 10кГц картинка правильная. Свыше 10кГц сигнал плавает по амплитуде. Частоту измеряет правильно до 20кГц. Свыше показывает перегрузку (oL), а на картинку можно и не смотреть.

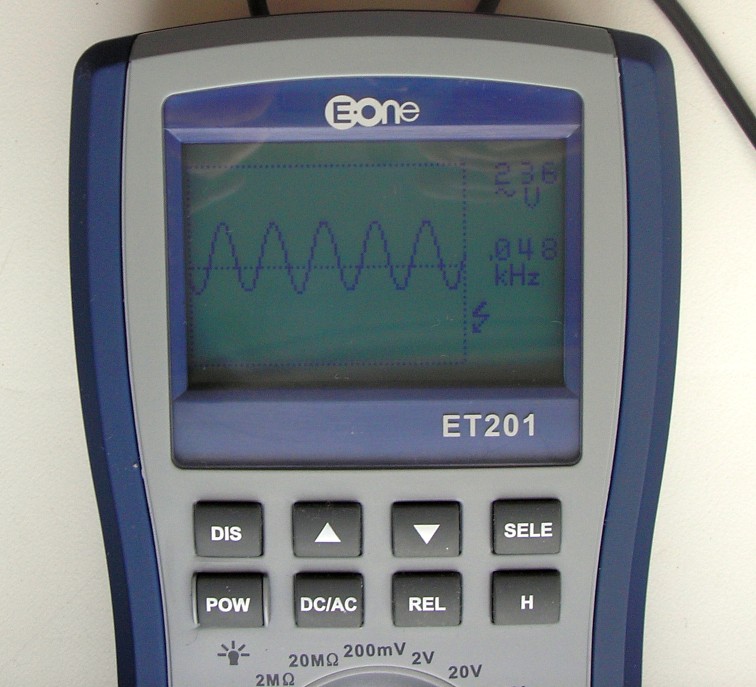

Посмотрел, что творится в сети.
Ничего интересного — синусоида 236В.

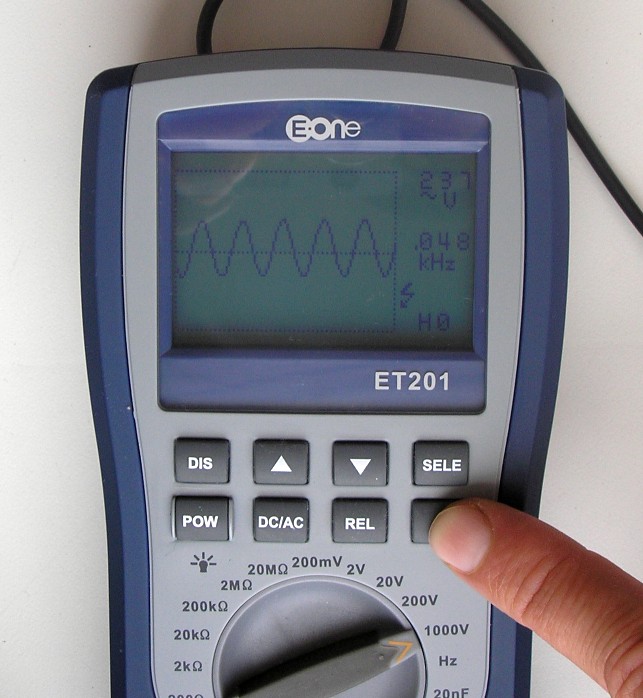

Вношу в память нажатием на кнопку Н.
Картинка запомнилась в ячейке под номером Н0. На странице магазина написано про 5 ячеек памяти. Нашёл только 3.
Можно просто напряжение (сопротивление, ёмкость,…) запомнить. Всего 100 ячеек памяти.

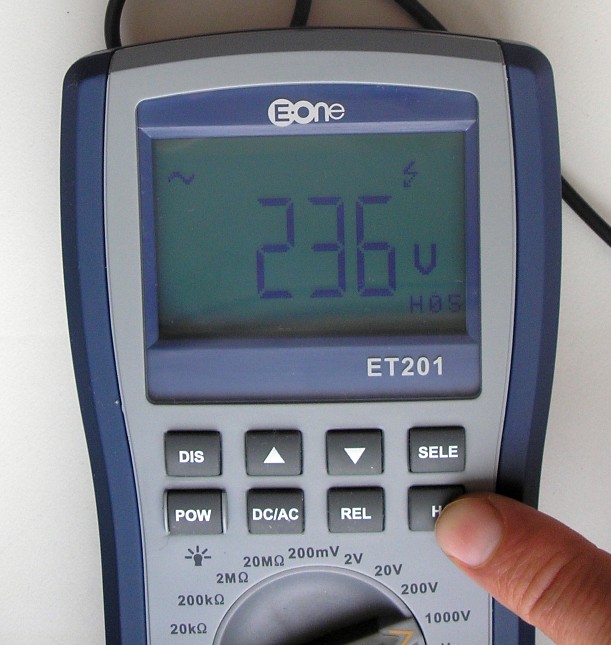

Запоминаю в ячейке под номером Н5.
Повторюсь. Короткое нажатие на кнопку «DIS» переводит прибор в режим графического отображения сигнала (режим осциллографа). Работает только при измерении напряжения или силы тока.
Долгое нажатие на кнопку «DIS» переводит прибор в режим просмотра содержимого ячеек памяти. Работает при любом положении переключателя.
«Ʌ». (UP) В режиме просмотра ячеек памяти эта кнопка пролистывает записи вверх.
«V». (DOWN) . В режиме просмотра ячеек памяти пролистывает записи вниз.
На фото прибор показывает содержимое ячеек 12-13-14-15. При этом одновременно можно производить измерения. В данном случае напряжение сети 232В.
В конце фото «кракозябры».
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Плюсы:
•Есть подсветка шкалы.
•Не тормозит при прозвонке.
•Подсвечивает светодиоды при прозвонке.
•Автоотключение. Прибор выключится через 10 минут бездействия.
•Наличие индикатора разряда батареи.
•Индикатор показывает не только измеряемые величины (А, мВ,…, но и род тока постоянный/переменный).
•Батареи питания типоразмера АА.
•Может сохранять любые измеренные значения в памяти (до 100 измерений).
•Может сохранять в памяти формы сигналов (3 ячейки).
•Есть кнопка включения/выключения. Не нужно выключать крутилкой.
Минусы:
•Аналоговая шкала отсутствует.
•Измеряет ёмкости только до 200мкФ.
•Измеряет частоту только до 200кГц. При этом очень слабая чувствительность.
•В схеме присутствует микросхема типа «клякса».
•Ручной выбор пределов измерения.
•Разрядность дисплея: 2000 отсчётов с плавающей точкой.
•Узкая полоса пропускания для осциллографа.
•НЕ True RMS! Для режима осциллографа очень важно.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал.
Небольшой вывод:
Хороший прибор для начинающего радиолюбителя. Наверное, будет неплох для школьников на уроках физики и занятий в радиолюбительских кружках. Но для опытного мастера возможностей прибора явно недостаточно.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
