Такой ещё не тестировал.
Смотрим, что пришло.

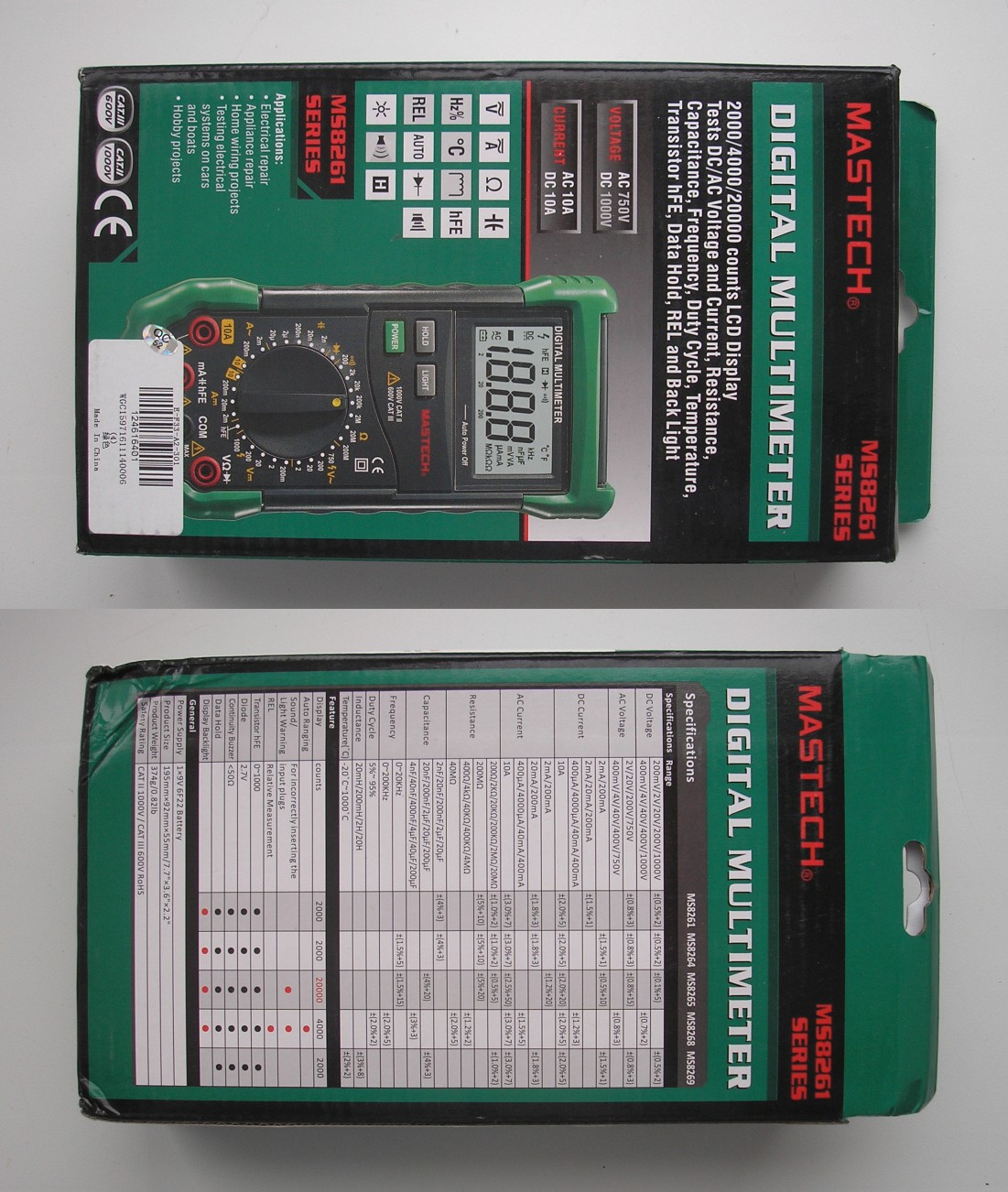

Стандартный «пропупыренный» полиэтиленовый пакет. В нём коробка, правда, под другую модель. Сначала испугался, подумал, что не то прислали.

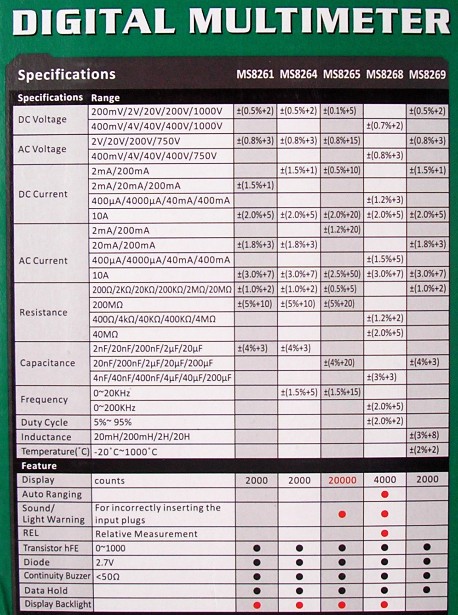

На обратной стороне характеристики.

На странице магазина вообще нет никаких характеристик.
Перехожу к тому, что внутри.
Мультиметр с приспособой был в «пропупыренном» полиэтилене.

В комплект поставки входят:
— мультиметр
— щупы
— переходник-адаптер
— инструкция.
Инструкция на английском.


А эта ссылка на конкретно мультиметр с русскоязычного и официального сайта.
На нашем сайте присутствуют ошибки.
Переходник-адаптер.

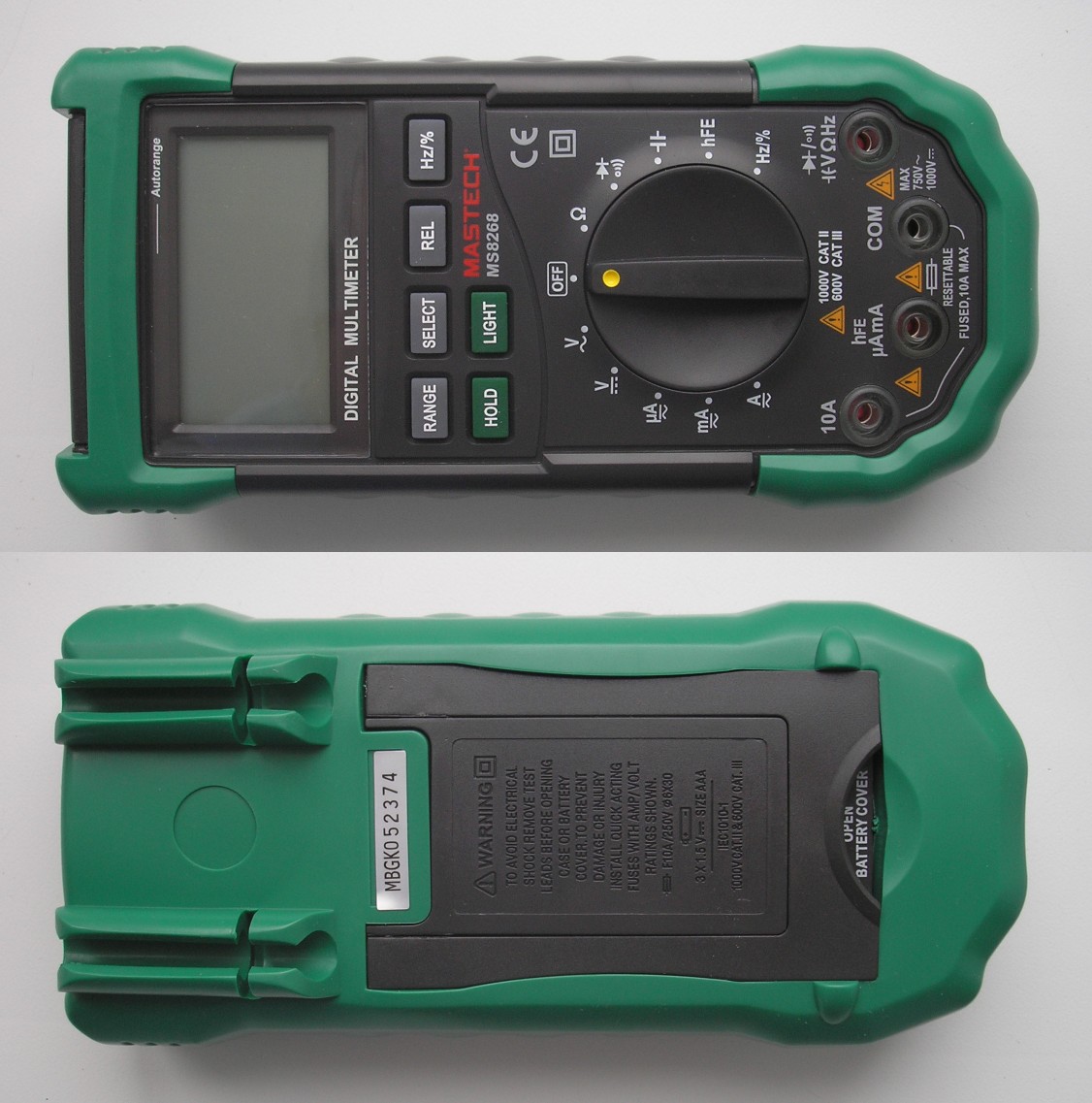

А вот и мультиметр.
В руке выглядит солидно.

Чуть больше средних размеров.

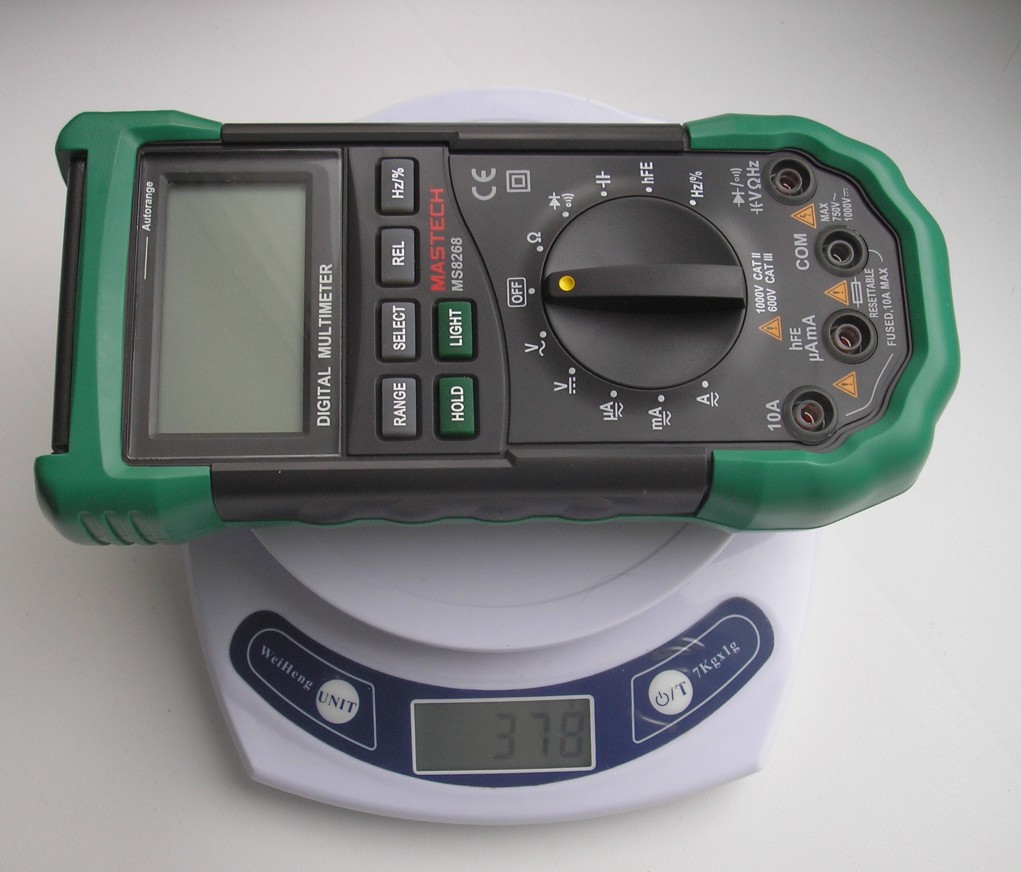

Взвесил. 378г. без батареек.

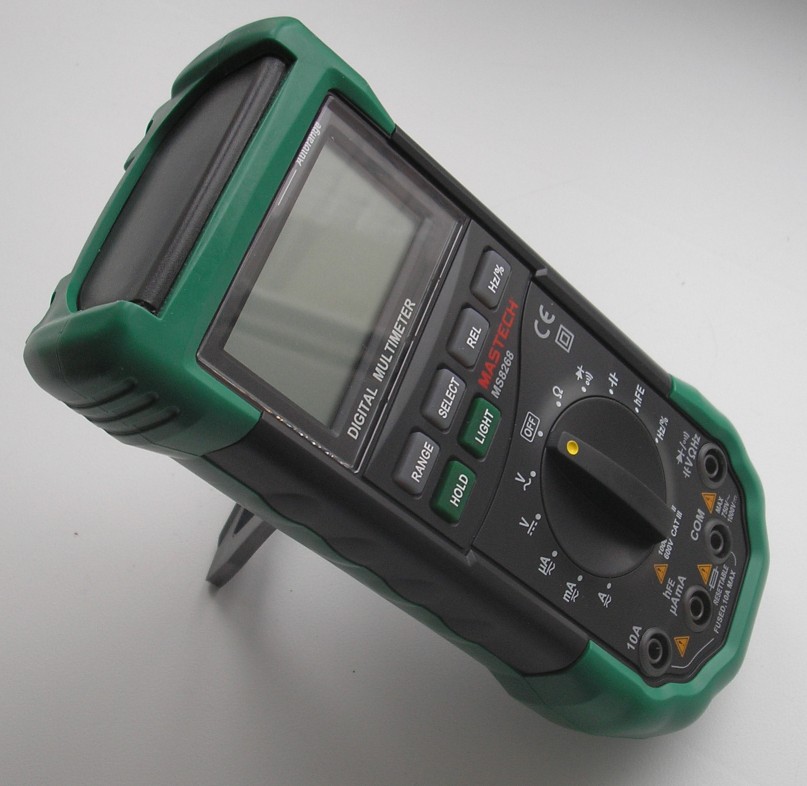

Подставка немного тугая, откидывается около 70 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы, однозначно понятны.

Что куда вставлять, тоже всё понятно.


Не забыли написать, что предохранитель восстанавливаемый.
Разрядность дисплея: 4000 отсчётов с плавающей точкой.
Контрастность цифр выше среднего, на четыре с плюсом.
Щупы обычные. Видел и лучше. Длина ровно метр.

Для щупов имеется паркинг. Вставляются туго.

Возможности прибора демонстрирует дисплей в момент включения.


Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт четыре писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку (кроме подсветки) или крутануть переключатель.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой, которая совмещена с откидывающейся подставкой.
Крышка крепится при помощи двух полноценных винтов.

Два винта с одной стороны и два зацепа с другой.


Чтобы поменять предохранитель, необязательно разбирать мультиметр.
Батареи формата ААА, считаю плюсом. В комплект поставки не входят.
Чтобы определить плюс с минусом, надо смотреть на отсвет. Это не совсем хорошо.
В обратной части две бронзовые втулки.

Контактные площадки хорошо подпружинены.



________________________________________________________
Перехожу к разбору.
«Силиконовый» чехол не совсем мягкий. Запаха нет.

Снимается тяжело.
Откручиваю четыре самореза.

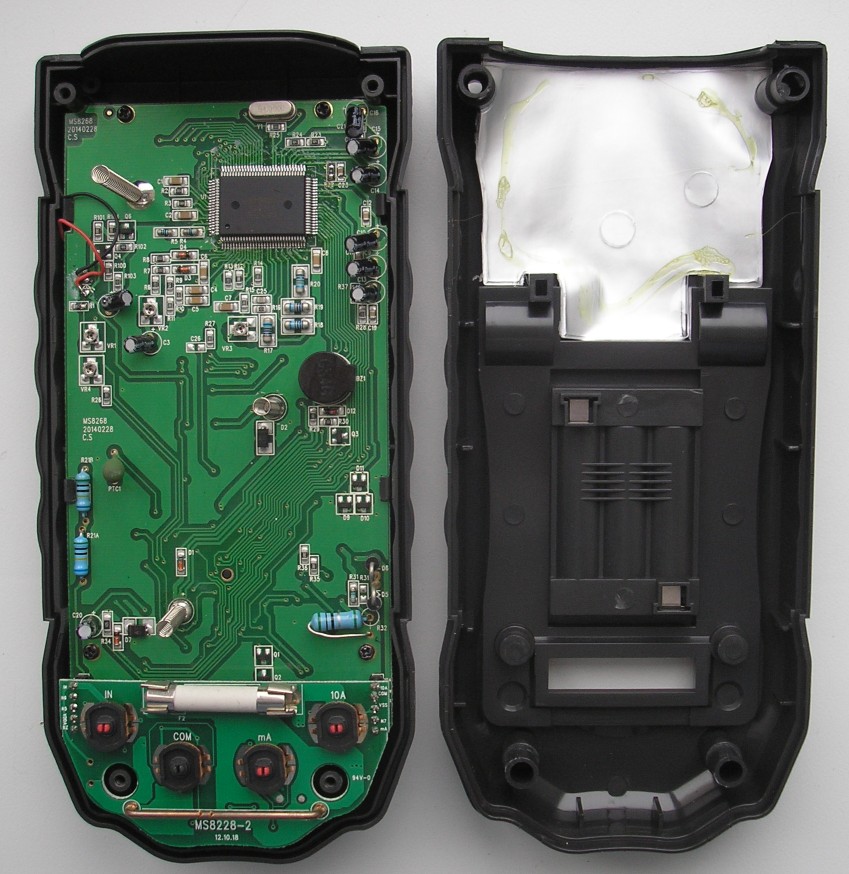

Плата просто вынимается.

Защитный кожух ещё на четырёх саморезах и четырёх защёлках.

Подсветка дисплея сделана немного необычно. Под дисплеем располагается светящийся модуль.


С таким модулем подсветка более равномерная.
Если посмотреть на отсвет, видно, что контактные площадки в смазке.

Внутри 4подстроечных резистора. Предназначение каждого непонятно, они не подписаны.
Пайка деталей без замечаний. В качестве «мозга» полноценная микросхема. А вот вокруг неё от флюса не отмыли.


По токовому входу стоит предохранитель на 10А.

Входной узел сделали в виде отдельной платы.

За правильную работу отвечает контроллер.

А это самовосстанавливающийся предохранитель (Resettable Fuse) на 400мА.

Штука удобная. Главное, чтоб действительно помогал. Эта информация взята отсюда.

А это механизм определения нахождения щупа в гнезде.

Я подоткнул щуп для наглядности.
А вот так работает защита в собранном виде. Обратите внимание на переключатель. Это если без щупов. Пустые (правильные) гнёзда подсвечиваются.
А если щуп вставить в соседнее (неправильное) гнездо, прибор начинает пищать и светить прерывисто.
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; частоту; сопротивление, ёмкость (условно), а также «прозванивать» цепь на обрыв и проверять полупроводники.

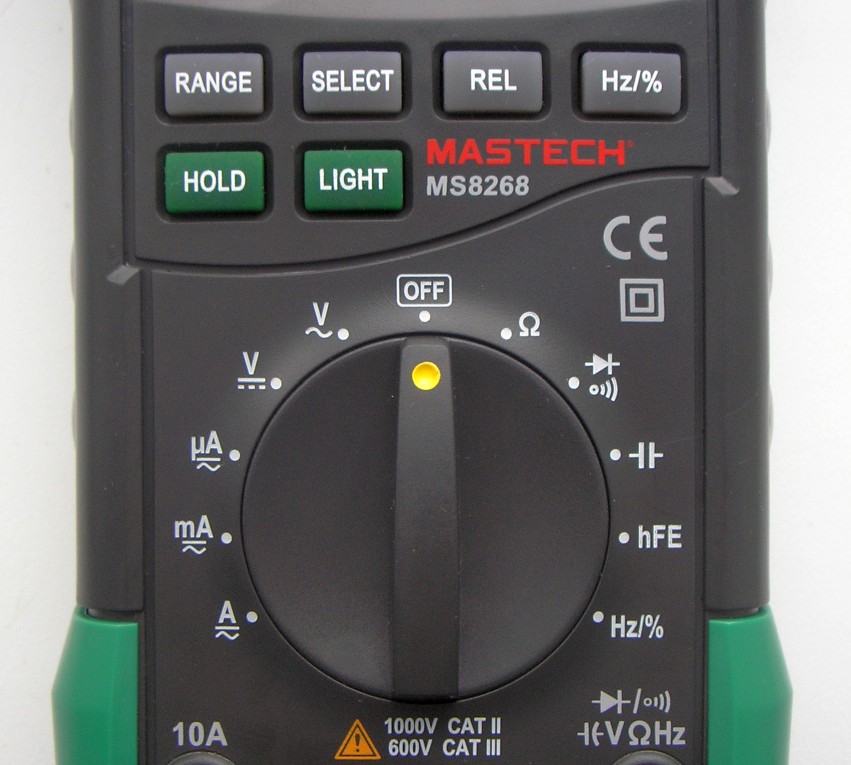

Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора всевозможных функций.
«RANGE». Переключение в ручной режим измерения.
а) Кратковременное нажатие отключает автоматический режим измерений.
б) Следующее нажатие переключает поддиапазоны.
в) Длительное нажатие возвращает в режим авто.
«SELECT». Переключение функций.
а) В режиме измерения силы тока нажатием этой кнопки производится переключение между измерением постоянного и переменного сигнала.
б) А также производится переключение между режимами прозвонки цепей и проверки полупроводников.
«REL».
Переводит прибор в относительный режим измерений. Режим авто при этом отключается.
«Hz/%».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
«HOLD ». Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку.
б) Повторное нажатие возвращает прибор в нормальный режим работы.
«LIGNT» Подсветка.
Нажатие на кнопку включает подсветку. Отключается автоматически через 5 секунд :(
— Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 400mV +-(3%+3); 4V/40V/400V +-(0.8%+3); 750V +-(1.0%+3).


Реальная погрешность измерения минимум в два раза меньше допустимой.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 1,2 до 2.000Гц.
Измерил напряжение в сети предприятия.

Образцовый прибор показал 220,78В. MASTECH показал 221,0В. Погрешность 0,22В. Это очень хороший результат. Как-то проверяли приборы по работе, был удивлён. Fluke (не помню номер модели) завышал на полтора вольта. При этом был в классе. И так бывает.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 400mV/4V/40V/400V +-(0.7%+2); 1000V +-(0.8%+2).


И здесь очень хорошо. Точность измерения намного выше заявленной.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 400µA/4000µA/40mA/400mA +-(1.2%+3); 10A +-(2.0%+5)



Прибор и здесь показал высокую точность. На всех пределах просто отлично.
Несколько особенностей. При превышении предела измерений пищит. Предела измерений 4А я не нашёл.
Перехожу к измерению сопротивления.

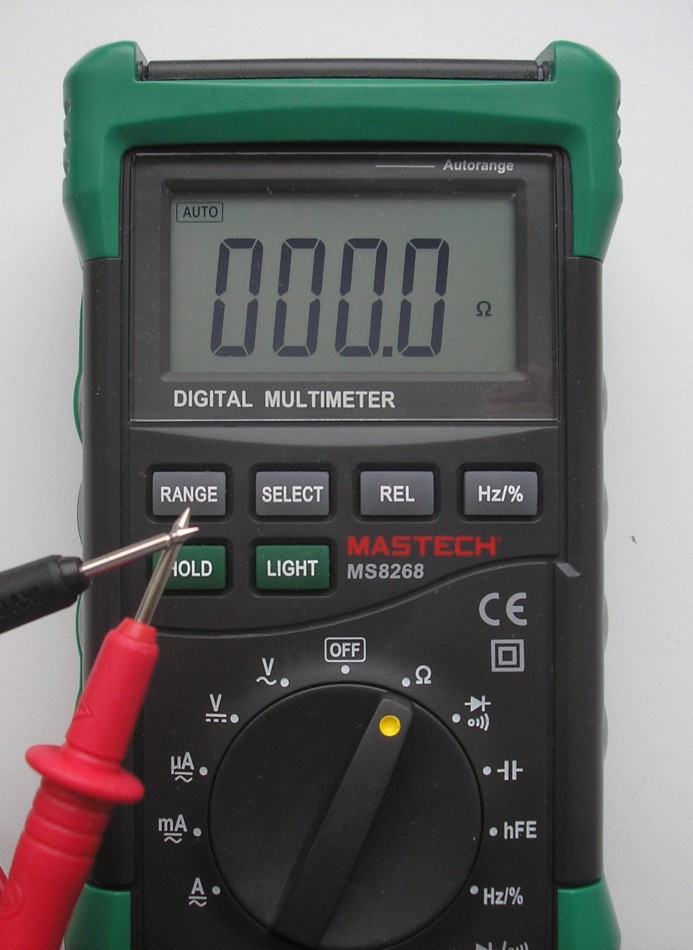

Сложилось впечатление, что сопротивление щупов каким-то образом скомпенсировано. Это хорошо заметно, когда подключаешься к магазину сопротивлений. Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 400Ω/4kΩ/40kΩ/400kΩ/4MΩ +-(1.2%+2); 40MΩ +-(2.0%+5).


Погрешность измерения доли процента.

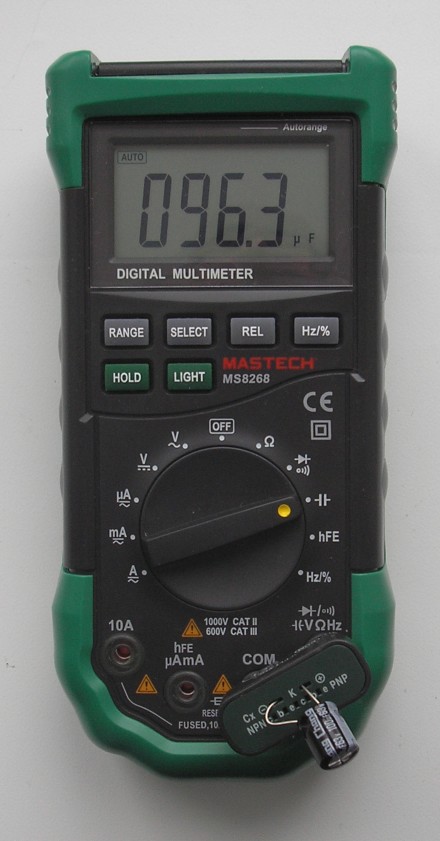

Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность на сайте магазина:
Capacitance: 4nF +-(5.0%+5); 40nF/400nF/4µF/40µF/200µF +-(3.0%+3).



Реальная погрешность не более 1%. Для измерителя ёмкостей это нормально.
При измерении больших ёмкостей сильно тормозит (если ёмкость в 100мкФ вообще можно назвать большой).

Заявлено, что мультиметр измеряет ёмкости только до 200мкФ. Действительно, 470мкФ он не измерил:(.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «SELECT». При прозвонке диодов на разомкнутых щупах 1.57В. Светодиоды не подсвечиваются:(
При прозвонке цепи тормознутости не заметил. Для тех, кому критичен этот показатель, посмотрите видео.
В режиме пищалка 0.45В. Это реально измеренные показания.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору — MHS-5200A. 3МГц измерил. Хотя заявлено до 100кГц.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 9.999Hz~199.9kHz +-(2.0%+5).


По частоте вообще никогда вопросов не возникало. Погрешность в последнем знаке.
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью. При измерении до 100кГц чувствительность прибора хорошая. Свыше 100кГц начинает сильно падать.
Мультиметр может измерять частоту и в режиме измерения переменного напряжения. Для этого достаточно нажать кнопку Hz% во время измерения. Измеряет точно. Измерил в домашней сети 220В. Обратите внимание на положение переключателя.


Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Аналоговая шкала отсутствует.
•Не может прозванивать светодиоды.
•Не измеряет ёмкости свыше 200мкФ.
•Не измеряет температуру.
Плюсы:
•В качестве «мозга» полноценная микросхема.
•Есть подсветка шкалы.
•Автоматический выбор пределов измерения с возможностью отключения функции.
•Автоотключение. Прибор выключится через 15 минут.
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
• Батареи питания типоразмера ААА.
•Разрядность дисплея в 4000 отсчётов с плавающей точкой.
•Множество защит по входу, в том числе защита «от дурака».
•Это MASTECH.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал. Для кого указанные недостатки некритичны, можно смело брать.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
